Внешняя воздушная пробка в СНПЧ

|    Сообщение #181 Отправлено 19 января 2013 - 17:36   aaaa

ЮХа,
А я только любитель. :cool:

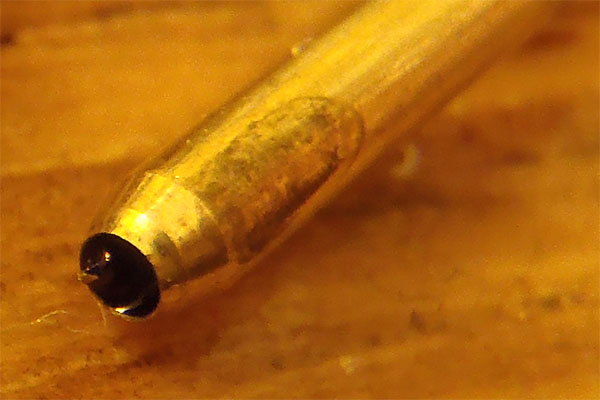

И это одна из последних моих разработок,
offtop

Прикрепленные изображения

  • Прикрепленное изображение: gal.jpg
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #182 Отправлено 19 января 2013 - 18:22   sstyle

Я взял обычный готовый фиттинг и вставил иглу от шприца. Я показывал фотку. Вроде все супер

|    Сообщение #183 Отправлено 19 января 2013 - 18:43   Slava2

в качестве мандрена я бы использовал отожженную медную проволоку диаметра чуть меньше внутреннего диаметра трубки.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #184 Отправлено 19 января 2013 - 18:48   ЮХа

Эпизод использовал рыболовную леску. Тоже пробовал, но результат не всегда удовлетворял.
Написанное выше - личное мнение писателя.

|    Сообщение #185 Отправлено 19 января 2013 - 19:01   Slava2

я довольно успешно гну медицинские иглы 1.1-1.2мм. По радиусу 3-4мм. Под углом 180 град (т.е получается своего рода рыболовный крючок).
Для этого использую нихромовую проволоку диаметром 0.35мм.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #186 Отправлено 19 января 2013 - 19:45   ЮХа

Еще можно попробовать МГТФ. Мягкий, скользкий. термостойкий. :)
Написанное выше - личное мнение писателя.

|    Сообщение #187 Отправлено 19 января 2013 - 20:21   Slava2

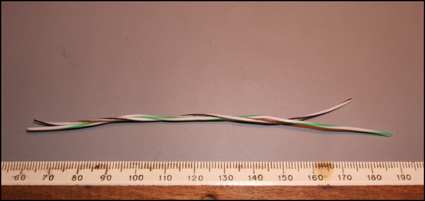

...ага. А был ещё какой то импортный кабель с фторопластовыми жилками. Толщина каждого проводника 1.1мм. Фторопластовая трубка цельная...скользкий, но будет потверже МГТФ-а.

Прикрепленные изображения

  • Прикрепленное изображение: DSCF0097wb.jpg
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #188 Отправлено 19 января 2013 - 20:27   aaaa

Мне удалось нормально согнуть стержень шариковой ручки (диаметр 3 мм, угол 90 градусов) без временного внутреннего наполнителя.
offtop
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #189 Отправлено 19 января 2013 - 20:56   ЮХа

Просмотр сообщенияSlava2 сказал:

А был ещё какой то импортный кабель с фторопластовыми жилками

Оптоволокно. Там внутри стекляшки.

Просмотр сообщенияaaaa сказал:

Мне удалось нормально согнуть стержень шариковой ручки

У меня красиво не получалось. А согнуть - без проблем!
Написанное выше - личное мнение писателя.

|    Сообщение #190 Отправлено 19 января 2013 - 21:19   Slava2

Просмотр сообщенияЮХа сказал:

Там внутри стекляшки.

тот который у меня там не стекляшки. Обычные очень тоненькие медные жилки. Причем какое то очень хитрое покрытие: блестящее на вид, со временем не тускнеет и прекрасно паяется.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #191 Отправлено 19 января 2013 - 21:49   Slava2

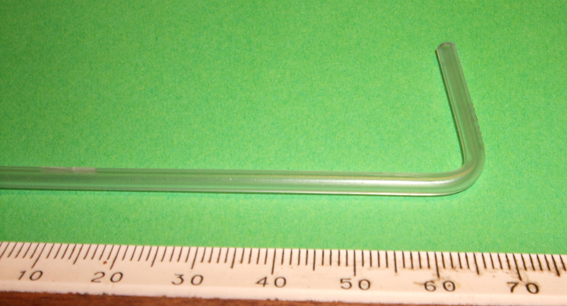

А у меня вот так вот получилось.
Внутрь запустил фторопластовый провод толщиной 1.1мм...прогрел феном..довольно прилично прогрел.
Прикрепленное изображение: DSCF0099wb.jpg
трубка слегка сплющилась на изгибе, но провод 1.1мм легко входит и выходит. А что бы совсем было красяво, то гнуть надо было не пальцАми, а на ролике с проточкой около 3мм.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #192 Отправлено 19 января 2013 - 22:00   aaaa

Slava2,
Молодец, красиво, только мне нужен радиус изгиба меньше.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #193 Отправлено 19 января 2013 - 22:03   Slava2

а на сколько меньше? можно конечно попробовать. Надо более равномерно прогреть. И уж точно понадобится ролик, иначе трубка сплющится на колене.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #194 Отправлено 20 января 2013 - 11:00   ЮХа

Просмотр сообщенияSlava2 сказал:

А у меня вот так вот получилось.

Хорошо получилось. Только вот какая штука: не всегда нужно красиво. Для эксперимента важна быстрота изготовления. Естественно, в конкретном случае изготовления углового фитинга, не слишком сузить внутреннее сечение. Под прямым углом (с нулевым радиусом) изогнуть не получится.
Написанное выше - личное мнение писателя.

|    Сообщение #195 Отправлено 20 января 2013 - 11:53   Slava2

конечно под прямым углом не получится. Толщина материала трубки почти 1мм. Простая арифметика говорит что если внутренняя поверхность будет изогнута под "нулевым радиусом", то внешняя должна растянуться на 2-3мм. Для данного материала это не реально. ( я так думаю) :clapping:
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #196 Отправлено 20 января 2013 - 13:41   ЮХа

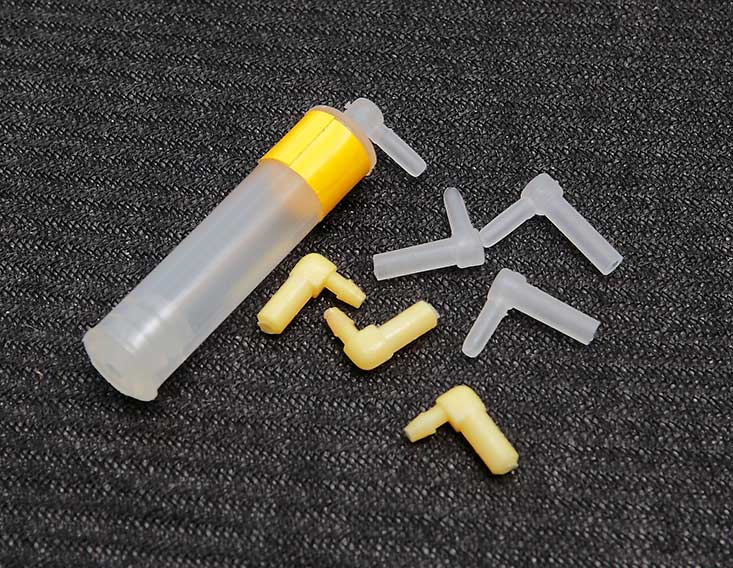

Хорошие фитинги 90град. можно взять из картриджных СНПЧ (белые). Неплохие фитинги (жёлтые) и у Ресеттерс, но качество хуже - много облоя. Хотя, может уже наладили качество.
Капсулы от Ресеттерс отличные.

Прикрепленные изображения

  • Прикрепленное изображение: fit.jpg
Написанное выше - личное мнение писателя.

|    Сообщение #197 Отправлено 20 января 2013 - 13:51   sstyle

Эти фиттинги короткие. Надо до дна картриджа

|    Сообщение #198 Отправлено 20 января 2013 - 14:06   ЮХа

Тогда гните. Угол и радиус изгиба особой рояли не играет.
Написанное выше - личное мнение писателя.

|    Сообщение #199 Отправлено 20 января 2013 - 14:13   sstyle

Я в такой фиттинг как на фотке тупо иглы от шприцов вставил и все. Теперь до дна и гнуть ничего не надо

|    Сообщение #200 Отправлено 20 января 2013 - 14:32   ЮХа

Толстые иглы еще найти надо, а стержни от авторучки в свободной продаже. Еще есть ушные палочки. Причём, разные производители изготавливают их разного диаметра. И мыть ничего не надо.
Вопрос: а для чего нужно "до дна"? Это чем-то поможет в деле печати?
Написанное выше - личное мнение писателя.
