что-то картинки странные (и неплохо бы все нумеровать)

1) на втором прямоугольнике (да и на других тоже) - почему чернила выше уровня трубки в верхнем отсеке - разве так может получиться

2) в последнем прямоугольнике - почему начинается с полной нижней камеры - так получится ?

3) соответственно, в последнем прямоугольнике в самой левом варианте - как это снизу опять воздух окажется ?

4) в последнем прямоугольнике непонятно, что именно выходит в донор - чернила или воздух - все одним цветом, а это не так...

 sstyle сказал:

Уточните про отсек?

SergeyHP,
Повторите вопросы по номерам (в рисунках). (Не более 3 вопросов сразу).

что-то картинки странные

1) 4-9 - почему чернила выше уровня трубки в верхнем отсеке - разве так может получиться

2) в 12 - почему начинается с полной нижней камеры - так получится ?

3) соответственно, в 9 - как это снизу опять воздух окажется ?

4) в 2-12 непонятно, что именно выходит в донор - чернила или воздух - все одним цветом - это действительно так ?

5) почему номера идут с 9 по 12, а не наоборот...

 aaaa сказал:

у меня вопросы взаимосвязанные и по сути один вопрос и какая разница на сколько частей он разбит; я не задаю обрубленных вопросов, которые можно неправильно понять даже если правильно его прочитать

ты что робот что ли с ограниченным ОЗУ ?

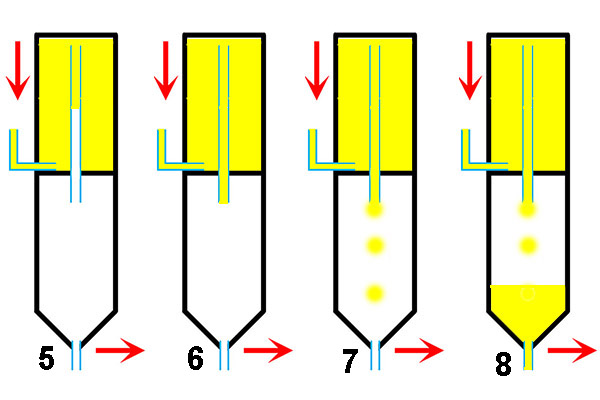

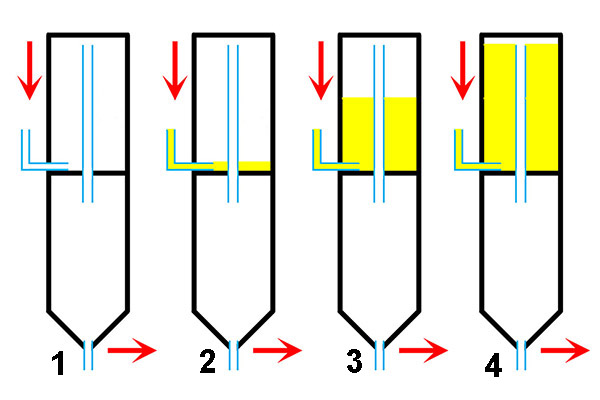

1-7 картинки наблюдается при заполнении ВВП чернилами, 8 - в рабочем положении, 9-12 - при обратном ходе чернил, из картриджа в донор. Я советую вам,SergeyHP, купить два шприца и самому смастерить макетик ВВП. Тогда мне не надо будет доказывать как Галилею, что Земля крутится, а чернила в действительности так себя ведут в ВВП.
Более подробные фотки ВВП можно найти на буржуйском сайте

http://www.nifty-stu...hp?id=7803&p=17

начиная от рисунка B13.

 SergeyHP сказал:

1) Это важно? ну не будет выше
2) потому что начинается все с 9 камеры. и на пути к 12 чернила из верхней камеры уйдут, а нижний отсек заполнится чернилами из шлейфа ведущего к картриджам
3) потому что начинается все с 9 а не с 12 картинки. Воздух там уже был изначально(см 4 картинку)
4) желтым цветом чернила нарисованы. донор сверху подключен.

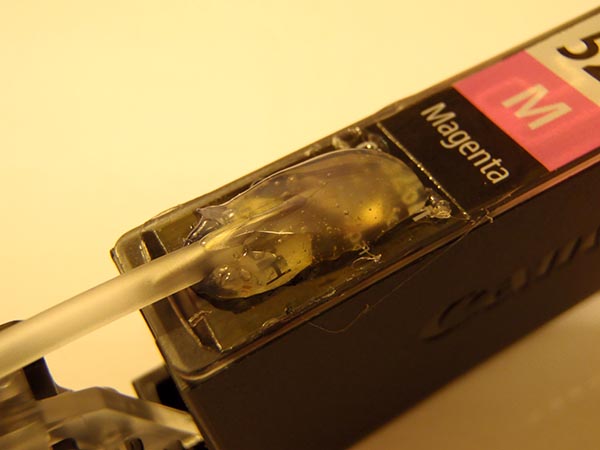

и ваш вопрос выше насчет заправки картриджа. Как заправлен картридж значения не имеет, при условии удлиненного углового фиттинга. у меня трубка идет почти до дна картриджа. а значит пока в картридже хотя бы 10% чернил есть, воздушной пробки в картридже попросту нет.

---

aaaa

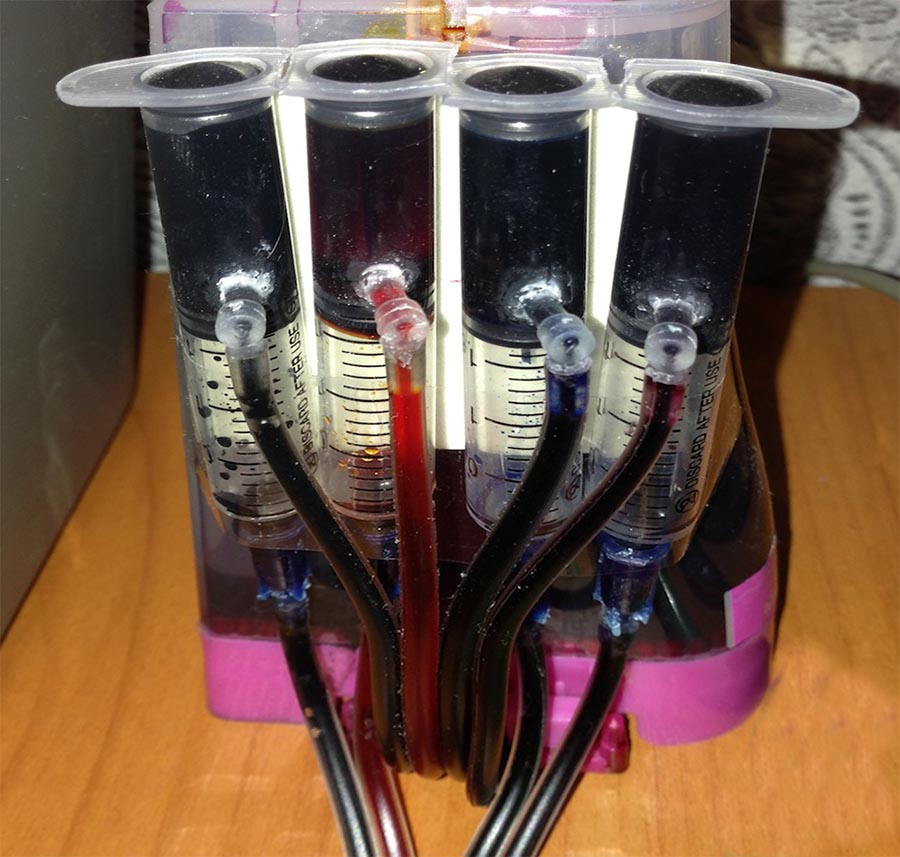

как видите например в левом шприце ченил нет в нижней камере, они чуть ниже в трубку пошли. если чернила будут капать сверху не точно в центр, а скажем по стенке, то в шлейф будет попадать воздух из камеры. поэтому если там будет хотя бы 0.5мм, то воздух никогда не попадет в шлейф. За все время у меня один раз было когда чернила везде поднялись в нижней камере на 0.3мл, когда резко потеплело на улице и наверное давление упало. а так все четко и стабильно. Ну и иголки лучше все же розовые брать. ибо когда делаю очистку ПГ, случается что очистка прошла, а чернила капают все еще. значит создалось давление, а иголки не смогли сразу нужный объем пропустить

Молодец, sstyle! А то вопросы у SergeyHP достаточно странные, например

 SergeyHP сказал:

Потому, что моя страна христианская и нумерация у нас идет слева направо.

sstyle, как я понял, все работает нормально? На счет воздуха в нижнем отсеке, то излишек воздуха просто уходит по трубочке в картридж и его остается фиксированное количество.

 aaaa сказал:

ну вроде да =) тест можно тут вчерашний посмотреть. Правда с новым принтером 3070 вместо b010b пришлось доноры на стол опустить, а то перелив был.

хм, а и правда воздуха то фиксированное количество. даже если в шлейф засосет, дополнительному то неоткуда взяться

Надеюсь все поняли что идея ААА работает на практике? И собрать все можно из подручных частей в соседней аптеке.

 aaaa сказал:

а законы логики у христиан не действуют ? ведь действие на этих фото развивается в обратной последовательности

 aaaa сказал:

не надо ничего доказывать - просто четко отвечайте на конкретно заданные вопросы, а не "это важно", "посмотрите там" - да очень важно все писать и рисовать точно, любая деталь может оказаться существенной


так и не отвечены вопросы: последний в 136 сообщении и второй в 138 (кака разница сколько воздуха в ВВК - главное сколько его в шлейфе и картридже)

SergeyHP,
Во, какие люди упорные
Тогда показываю на пальцах.

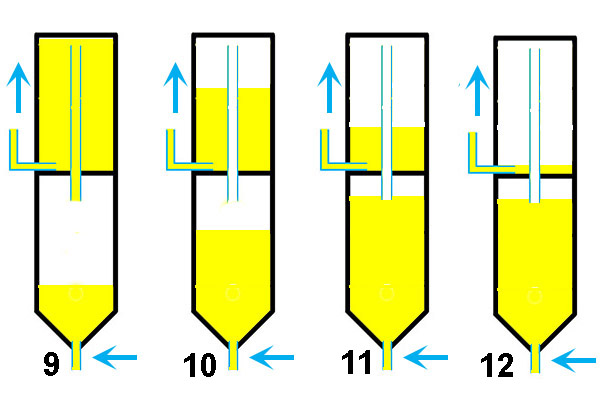

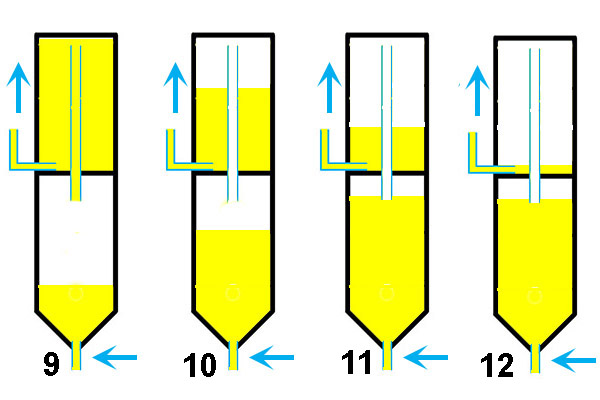

Рисунок номер 9, исходное, рабочее положение. Верхняя камера полная, в нижней немного чернил. Все тоже самое, как и на 8 рисунке.
10 рисунок. Чернила начали двигаться в сторону донора. Их уровень в нижнем отсеке поднялся, часть воздуха из него поступило в верхний отсек.
11 рис. Движение чернил продолжается. Они заполнили весь нижний отсек. В верхнем отсеке количество воздуха еще увеличилось.
12 рис. Примерное и почти конечное положение. Нижняя камера (отсек) полностью заполнена чернилами. Воздушная пробка переместилась в верхний отсек.

 sstyle сказал:

Какие иголки использовали?

 aaaa сказал:

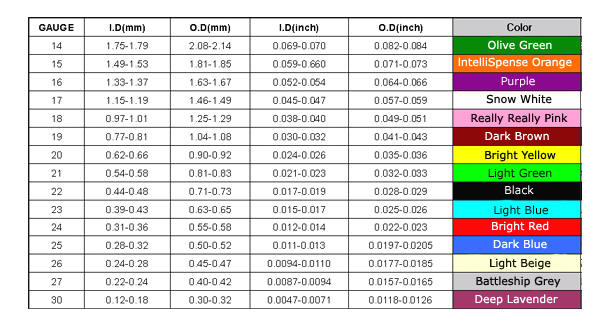

светло-зеленые, я на пред странице писал

sstyle,
Тогда они внешним диаметром 0,8 мм. Не думаю, что это будет препятствовать печати. При прочистке может быть относительно большой моментный расход. (У меня теперь 1,2 мм иглы).

 aaaa сказал:

136--------------

 SergeyHP сказал:

 SergeyHP сказал:

138--------------

 SergeyHP сказал:

 SergeyHP сказал:

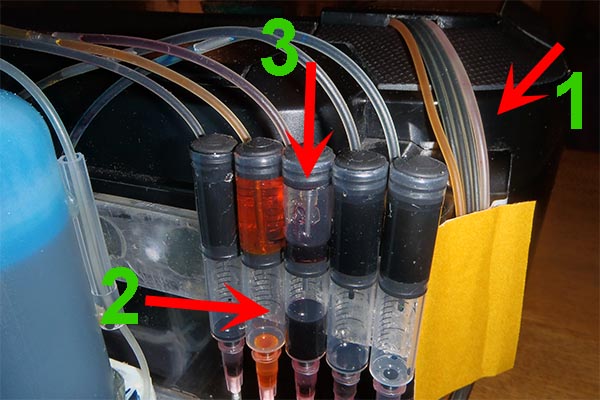

Вот, произошла потеря герметичности:
1- трубочка пустая;
2- в нижнем отсеке уровень чернил поднялся;
3- в верхнем отсеке появился воздух.
Тем не менее, при тесте дюз все они были на месте, а чернила по мере расхода двигались в сторону картриджа.

 aaaa сказал:

 aaaa сказал:

проталивая вперед воздух - так ?

SergeyHP,
Да. Сначала воздух, а за ним - чернила.

так зачем нужна такая конструкция ? в обычной одной камере воздух бы всплыл наверх и вниз пошли только чернила - надо всего лишь использовать толстую трубку (а может я ошибаюсь)

 aaaa сказал:

я и говорил - чем больше соединений, те это вероятнее

SergeyHP,
Если воздух уже в трубочке, куда ему деться? Только в картридж. (если ничего не отсоединять и не прогонять.)
Герметичность обеспечу. Такая конструкция не оправдала себя:

aaaa, Зигмас, выложи фото и модель своего термопистолета. Себе собираюсь брать.
