Мажет прижимной валик при подаче бумаги Следы на бумаге

|    Сообщение #241 Отправлено 03 июня 2008 - 17:16   protz

теперь я понял, для чего там эта рама.
для кулера.
ЭП-SONS: L-800/REVCOL, B310N/REVCOL, L-110/REVCOL 7800-REVCOL

|    Сообщение #242 Отправлено 03 июня 2008 - 17:44   ЮХа

Я тоже так думал, но ...только что разобрал принтер, посмотрел зоны, где максимально отметился чернильный туман, и решил переиграть конструкцию вытяжки.
Фото будет после печати нескольких проб.
Написанное выше - личное мнение писателя.

|    Сообщение #243 Отправлено 03 июня 2008 - 19:28   ЮХа

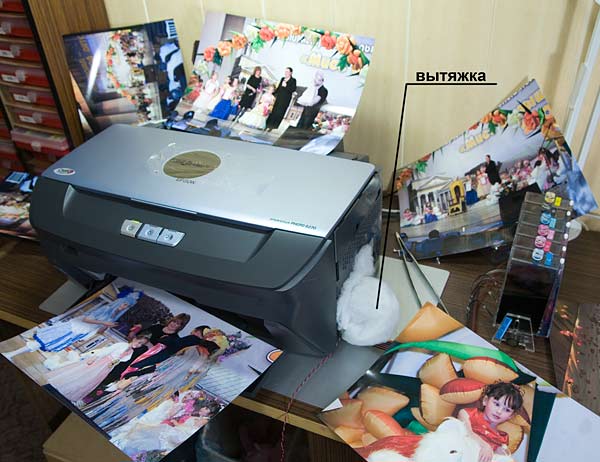

Самая проблемная зона в R270 (имхо) - зона, близкая к парковке ПГ. При изъятии памперса освобождается некоторый объём, который может быть использован для организации отсоса.
Убрал вентилятор из крышки. Установил другой (меньших габаритов) с правой стороны принтера. Напечатал семь фотографий А4. Ни разу не возникла проблема с переиницализацией чипов при использовании того же имп. источника питания.

Прикрепленные изображения

  • Прикрепленное изображение: vent2.jpg
Написанное выше - личное мнение писателя.

|    Сообщение #244 Отправлено 03 июня 2008 - 21:42   major.39

ЮХа нужно было перед установкой кулера сверху с кем нибудь поспорить на сотню уёв, что сделаешь дырку в своем красавце(как у Задорнго про мерс и люк) :unsure:
CX4300, R270, Liteprint(2), InkTec E0010, hameleon ER270, Spyder3studio,
Canon 5D mark II, Canon 580EX II,Canon 430EX II, Canon EF17-40/4L; Canon 24-70/2,8L

|    Сообщение #245 Отправлено 03 июня 2008 - 22:15   romanM

Просмотр сообщенияЮХа (3rd June 2008 - 07:28 PM) писал:

Ни разу не возникла проблема с переиницализацией чипов при использовании того же имп. источника питания.

а я тебе писал про электромагнитную помеху - вентиль в крышке рядом с платой (она на рис слева)
Делаю СНПЧ на всё, что в руки попадает, и это работает!

|    Сообщение #246 Отправлено 04 июня 2008 - 20:09   ЮХа

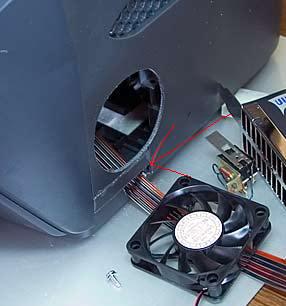

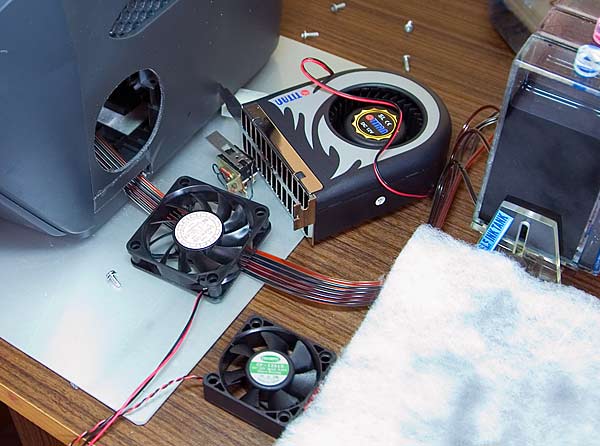

Выбран средний вентилятор для вытяжки. Решено в качестве датчика включения использовать оптопару.
На макете проверено взаимодействие. Завтра макет будет опробован на принтере.

Прикрепленные изображения

  • Прикрепленное изображение: vent3.jpg
Написанное выше - личное мнение писателя.

|    Сообщение #247 Отправлено 04 июня 2008 - 21:28   Episode

Просмотр сообщенияЮХа (4th June 2008 - 09:09 PM) писал:

в качестве датчика включения использовать оптопару

Это уже интереснее :)
Т.е. кулер будет работать только тогда, когда каретка сдвинется с места (можно концевичек'с прилепить), или куда ты хочешь установить оптопару?
Нас помнят, пока мы мешаем другим.

|    Сообщение #248 Отправлено 04 июня 2008 - 21:46   major.39

Просмотр сообщенияEpisode (4th June 2008 - 10:28 PM) писал:

(можно концевичек'с прилепить)
Концевик не современно, хотя по типу таких как на простейших лентопротяжках большинства импортных аудимагнитофонов стоят можно попробовать. Но согласитесь оптопара круче,только, как правильно заметил ЮХа, нужна какая нибудь схема задержки.
CX4300, R270, Liteprint(2), InkTec E0010, hameleon ER270, Spyder3studio,
Canon 5D mark II, Canon 580EX II,Canon 430EX II, Canon EF17-40/4L; Canon 24-70/2,8L

|    Сообщение #249 Отправлено 04 июня 2008 - 22:15   Episode

major.39, так это понятно, что концевик не от башенного крана ;)
Я за другое, где оптопару влепить так, чтобы ее не занесло чернильной пылью?
Нас помнят, пока мы мешаем другим.

|    Сообщение #250 Отправлено 05 июня 2008 - 00:45   romanM

Просмотр сообщенияmajor.39 (4th June 2008 - 10:46 PM) писал:

нужна какая нибудь схема задержки.

4 резистора+транзистор3102+конденсатор 10-50мкФ+...чуть по схеме вкл вентиля, просто и надёжно

ЮХа
предлагаю придумать автомат по смене СД-принтейбл и соответствено засовывании каретки-вот это круть!!!!
Делаю СНПЧ на всё, что в руки попадает, и это работает!

|    Сообщение #251 Отправлено 05 июня 2008 - 06:43   major.39

Просмотр сообщенияEpisode (4th June 2008 - 11:15 PM) писал:

где оптопару влепить так, чтобы ее не занесло чернильной пылью?
Исходя из того что ЮХа примостил кулер внизу думаю что в районе парковки ПГ в верхней части будет норм. Жаль не могу оценить степень загаживания простраства под крышкой принтера чернильнильным туманом, объемы печати не сопостовимы с Вашими. В случае если эта гадость(черн.туман) мажет везде - полностью согласен что концевик практичнее. Уверен что ЮХа разберется.

Просмотр сообщенияEpisode (4th June 2008 - 11:15 PM) писал:

концевик не от башенного крана
Я имел ввиду не размеры а конструктивное исполнение. Просто те которые в закрытых корпусах отказывают чаще,по крайне мере совдеповского исполнения.
CX4300, R270, Liteprint(2), InkTec E0010, hameleon ER270, Spyder3studio,
Canon 5D mark II, Canon 580EX II,Canon 430EX II, Canon EF17-40/4L; Canon 24-70/2,8L

|    Сообщение #252 Отправлено 05 июня 2008 - 11:04   Episode

Просмотр сообщенияmajor.39 (5th June 2008 - 07:43 AM) писал:

Я имел ввиду не размеры а конструктивное исполнение.

Тогда - сорри :)
Я первым делом подумал о размерах :)
Нас помнят, пока мы мешаем другим.

|    Сообщение #253 Отправлено 05 июня 2008 - 12:05   koka

А может геркон?
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #254 Отправлено 05 июня 2008 - 12:50   Episode

Геркон даже лучше!!!
Не сломается механика как в концевике, не загадиться глаз, как в оптопаре.
Геркон, наверное, идеальный вариант (если чернила не содержат магнитных примесей) :D
Нас помнят, пока мы мешаем другим.

|    Сообщение #255 Отправлено 05 июня 2008 - 14:41   koka

Так ить...вроде не содержат...но может ещё будут предложения.
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #256 Отправлено 05 июня 2008 - 15:05   ЮХа

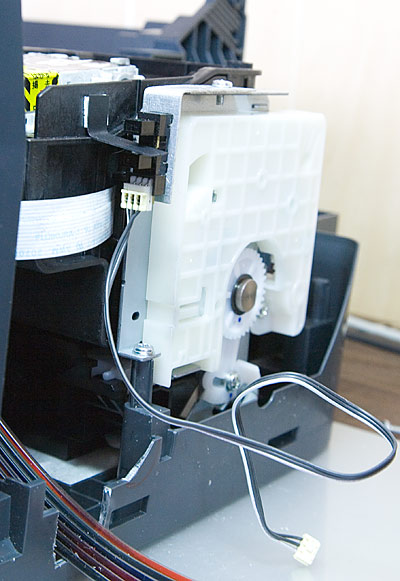

Геркон нужен на размыкание. Есть такой. Учитывая то, что герконовые датчики применяются для коммутации сигнальных цепей (а не исполнительных) всё же установил оптопару.
Чуть ошибся: ПГ перемещается по вертикали. Хватит ли зазора в оптопаре при перемещении заслонки? Счас попробуем.

Прикрепленные изображения

  • Прикрепленное изображение: vent4.jpg
Написанное выше - личное мнение писателя.

|    Сообщение #257 Отправлено 05 июня 2008 - 16:24   koka

Наверное -нет.
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #258 Отправлено 05 июня 2008 - 16:31   ЮХа

Для печати на листе хватает. Попробовано.
Счас диск будем печатать.
Опять появилась проблема с картриджами. Слишком близко подходят провода питания оптрона к шлейфу ПГ. Но есть радикальный способ борьбы с траблом, рекомендованный автором конструкции источника питания.
.................

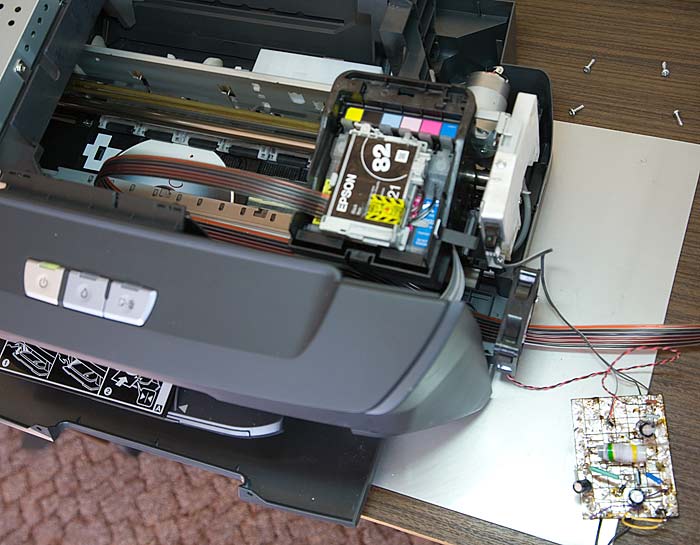

При печати на дисках зазора 5,5 мм в оптопаре (взята из дохлого принтера) хватает. Включение- выключение вентилятора четкое. При эволюциях ПГ во время инициализации многократно включается-выключается. Не напрягает. Задержки не нужны. Пусть так поработает.
Ток потребления устройства в ждущем режиме от сети 220 в неск. миллиампер. Ключи чуть тёплые.

Прикрепленные изображения

  • Прикрепленное изображение: vent5.jpg
Написанное выше - личное мнение писателя.

|    Сообщение #259 Отправлено 05 июня 2008 - 20:49   ЮХа

У меня стопудово едет крыша!
После недельных экспериментов с отсосом стало казаться, что отпечатки выходят более ...чистыми.
Пес с ней, с крышей моей. Но появилось желание заново сделать профили.
............

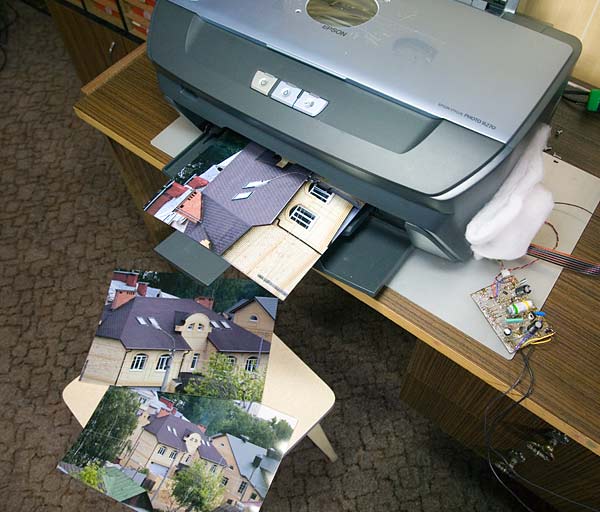

Всё же, решил крышу напечатать и проверить как работает собраный принтер с установленым датчиком включения отсоса. Крышу заказала фирма. Для рекламы.
...............
Источником питания может служить любой сетевой адаптер 220-12в с током ок. 200 ма. Но отсос, очевидно, нужен для "малокапельных" принтеров.

Прикрепленные изображения

  • Прикрепленное изображение: vent6.jpg
Написанное выше - личное мнение писателя.

|    Сообщение #260 Отправлено 07 июня 2008 - 05:00   Сos

Просмотр сообщенияEpisode (5th June 2008 - 01:50 PM) писал:

Геркон даже лучше!!!

Здрасьте вот уже печатаю на кулерах месяца три знакомые все поставили людям ходим ставим и всё работает а что такое герокон ну уж очень интересно не поленитесь с ответом увожаемые! Кстати я както фотки выкладывал тут как я кулера крипил и запитывал от системного блока!

Кстати как вы там прокладывали шлейф можно поинтересоваться? Или это описано в другой теме форума? Тогда кинте ссылочку!

Прикрепленные изображения

  • Прикрепленное изображение: vent4.jpg
Юзаю (р-200 р-220 р-300 р-320 умерли) р-270 р-290
