Всё разобрал, прочистил, сделал профилактику, вроде заработал...

Очень благодарен этому форуму, этой теме и Episode в частности!
Принтер Epson T50 не захватывал плотную бумагу (200г/м2), а ел только офисную бумагу.
Укоротил пружину внутри малого ролика до 2х витков (так, чтобы пружина проворачивалась но имела приличное сопротивление).
Теперь мы с аппетитом едим всё что дают :).

Прочитал, что в теме есть проблемы с подачей 1410. Это проблемцу решил положительно, поэтому решил сам поделиться находкой. Пикинув, что с R270 проблем с подачей не бывает,видимо состав резины другой, я снял резинку захватывающего валика с него и поставил поверх старого на 1410. Кстати, вал на 1410 снимается без проблем, т.к. он довольно элластичен, то просто сгибаешь его и достаёшь из механизма. Ну а резинку с 270 достать не проблема, т.к. в любом городе есть в С.Ц., местах обслуживания принтеров, много принтаков с убитыми головами. Уже напечатал не одну тысячу листов различных форматов и плотности- полёт нормальный. Проблемы с подачей у самого начались наверное после первой 100 отпечатков с момента покупки и только после 2 лет мученья решил её. Рад если кому-то смогу помочь в решении проблемы.

[/quote]

17Region (13th October 2009 - 06:34 PM) писал:

Вдруг кому интересно, сообщаю, вывернутые валики все еще печатали до прошлой субботы, теперь помер ПГ. Видимо сдох бобик. А какой был принтер.

принтер Эпсон С87
стал бумагу тянуть лист за другим, БЕЗ ПАУЗЫ, в результате чего второй лист встаёт насередине и загорается красная лампочка
посмотрел как это происходит: лоток с бумагогй прижимается к верхнему ролику, когда первый лист ещё печатается,
и когда первый ушёл с ролика, второй лист на этот ролик сразу же насаживается, т.к. лоток прижат к нему..
я понял лоток должен уходить назад когда лист печатается, а он прижимается....
это наверно не отрегулирован вал???

ещё вот у этой детальки отломан край

что делает этот рычажок? как называется?

Может чего не дочитал, просьба больно не бить.
Принтер Р220. Очень плохо брал бумагу. По совету Episode укоротил пружинку, которая внутри подающего ролика, до 2,5 витков. Собрал. Работало нормально где-то 2 месяца. Потом началось следующее:
зверек хватает бумагу (обычная офисная какая попадет под руки), затаскивает ее внутрь так, что наполовину перекрывается зона, по которой ездит головка, и фсё, дальше - не идет. Голова елозит и плюется чернилами, в результате - из аппарата вылазит лист, один край которго где-то на 2 см заплеван до черноты, а дальше - снежно белое поле. Металлический вал и 6 роликов не крутятся, а звук такой противный пищащий появляется. Иногда при этом тянет по два листа, иногда нет. Иногда бумагу выплевывает сам, иногда нет - тогда жутко трещит в левой части и останавливается с общей ошибкой.
В чем может быть трабл?

Поиск юзал, тему прочитал, но ответа пока не нашел.

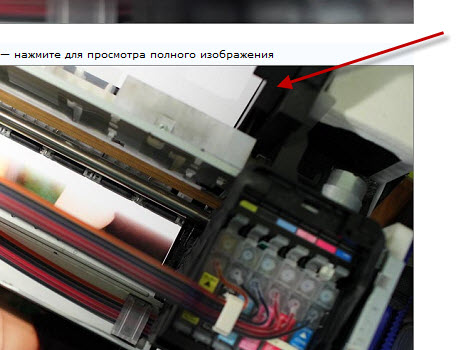

Недавно поставил на R295 СНПЧ, во время установки мне пришлось снять корпус принтера и пропилить в нем паз для шлейфа. После сборки принтер стал печатать фотографии без полей немного наискосок - с середины листа справа начинается тонкая полоска, а к концу листа ее ширина составляет примерно миллиметр.
Почистил протяжные ролики влажными салфетками, но эффекта ноль. Получается, что левая сторона роликов либо стала больше диаметром, либо быстрее прокручивает, что невозможно, так как вал один. Либо левая сторона проскальзывает. Либо еще что-то. Как думаете, дело в первых роликах, которые толкают бумагу к ПГ, или в выходных, которые вытягивают ее? Или в чем-то еще?

Пикчезы удалены

Похоже, дело решается с помощью программы Adjustment Program и перенастройки полей.

Как АР может помочь, если бумага перекашивается?

Проблема устранена. Разобрал, разобрал блок шестерен, почистил оси и внутренние части, смазал Литолом, собрал - работает. Причем только сейчас заметил отмеченный выше Эпизодом более мягкий звук при захвате бумаги и ее протяжке.

из личной переписки:

Taned (23st December 2010 - 5:16 PM) писал:

Задача - укоротить пружину до 3 витков (с 2 я перестарался, если хватает офисную бумагу - может захватить пару, вместо одной)
К сожалению, фото не делал, и на память я всё в деталях описать не смогу. Добраться до пружины действительно очень сложная задача, и даже найденный Cервис Мануал (СМ нашел на этом форуме, файл R_280_285_290_B.pdf) от аналогично устроенного принтера мало чем мне помог.
Последовательность действий, только на память:
- снять крышки (верхнюю, от податчика бумаги, выходной лоток и крышку рядом с ним)
- снять верхний кожух.
Далее на принтер мы будем смотреть с задней стороны. С этого момента можно увидеть 2 валика, нам нужен малый, попробуем до него добраться.
- снять памперс (насколько я помню, он мне мешал, крепится он на 1 винт)
- снять, простите, не помню что, не знаю как называется, и не знаю почему оно мне мешало , кажется над верхним валом пластиковая защита, которая крепится к раме вдоль которой движется каретка.
- далее самый стремный для меня момент, снять и не попутать ничего - блок шестеренок, расположенный слева (если смотреть на принтер сзади). Это позволило снять верхний (большой) вал.
- в этот момент можно добраться до малого вала, но его оказалось снять очень и очень трудно, для начала снимем пружину. Затем мне помогли 2 отвертки, руки младшей сестры и куча мата, когда пытаясь снять вал из удерживающих его с двух сторон... *** вал снова запрыгивал на место при попытке снять со 2го края оси. Сломать боялся, грубую силу не применял. С этим моментом я провозился с пол часа :).
- далее снимаем с оси сам малый вал, снимаем с металлической оси пружину, укорачиваем до 3х витков, обтачиваем острый край.
- собираем всё обратно и находим 1 "лишний" винт, я так и не смог понять откуда он, или не находим, если у вас память получше моей, или есть под рукой бумага с ручкой)
Удачи!

Особое и огромное СПАСИБО Episode и romanM.
Полностью восстановлена работоспособность податчика бумаги на R220.
Податчик снять.
Выполнено 4 шага:
1. Поджимающая вал пружина (сзади податчика) тонкая мягкая 30 витков - лучше родная (у меня не было).
2. Удаляются кусачками и ножом равномерно опорные выступы для белой пластинки (за нее снизу цепляется пружинка п.1).
3. Срезаются 3 маленьких и невзрачных упора на зубьях “черных граблей”. На четвертом зубе упора нет изначально.
4. Дорабатывается пружина подтормаживающего вала. Есть два пути - укоротить (обрезать) родную пружину до 3 витков, или изготовить новую из пружины китайской металлической вилки RCA. Для второго метода 6 витков - в самый раз. Обращаю внимание на возможность использования пружины от гитарной вилки 6.35mm (1/4"). Пружина мягче - витков нужно больше. Нужно подбирать.

К опытным есть вопрос: (речь идет об обычной бумаге 80 г. и принтерах R220)
1. Если принтер не берет бумагу или делает это через раз то это проблема с резинкой(чистить, менять, подматывать изоленту и т. д.)
2. Если принтер бумагу берет но визжит и печатает по дному месту это проблема ролика (надо обрезать пружину и т. д.)
3. Если принтер берет по многу листов то это проблема маленькой пружины сзади податчика бумаги

А за что отвечают выступы?

За позицию...что бы ровно.

а все остальное верно написал?

Большинство проблем с подачей бумаги возникает из за обгонной муфты, находящейся внутри Retard Roller.
Хотя, можете и не верить.

А можно поподробнее про обгонную муфту, что с ней не так, (какая она должна быть, чтоб все было тип топ)

В этой теме мной рассказано всё.
Повторять не буду.
Желающие могут обрезать и подтягивать пружины, наматывать изоленту и проч...

Блин, проблема (см. тута) понемногу возвращается. Замечено, что белый рычажок, который стопорит головку при парковке, при этом не возвращается назад. Когда возвращается- все ОК. Есть ли какие-нибудь мысли у гуру?

Податчик бумаги к этому рычажку каким боком?
