Смотрел, податчику там (не считая таблиц каких-то спецификаций) посвящена одна страница, изображение на которой, видимо, подтверждает мои догадки (не могу найти, как вставить картинку без ссылки).

Вообще перестал брать 10х15. Когда смотришь в податчик, видно, что лист "упирается" в нижний ролик, при этом верхний по нему скользит, не вызывая ни малейшего движения листа вниз. Пружина нижнего ролика уже ослаблена до 3 витков, он вполне нормально крутится в нужную сторону... У меня предположение только одно - ведущий ролик совсем износился (он и на вид и на ощупь гладкий).

Alexx999
Когда придет озарение, внимательно почитайте первое сообщение этой темы.

Читал всю тему, не только первое сообщение, ластиком тер - ноль эффекта, упоры на 1410 есть, но они никак не препятствуют движению листа т.к. уходят вниз раньше, чем ролик начинает затягивать бумагу. Визуально лист упирается в НИЖНИЙ РОЛИК, с которым уже проделаны те манипуляции, что советовались в теме. То же происходит и с другими форматами, но А4 еще можно "подпихнуть" рукой, а А5 - нет. Еще раз уточню - бумага упирается в нижний ролик, и верхний скользит по ней, никаких дополнительные стопоры при этом не задействованы.

Сканируйте, плз, тот лист бумаги, который принтер "не взял", а точнее, ту кромку листа, что была в податчике.
Если все, как Вы говорите, почему не подмотать изоленты под ролик?

Alexx999 (12th March 2010 - 02:08 PM) писал:

Проблема в муфте нижнего ролика. Придется разбирать податчик.

Отдал принтер в ремонт. Купил Т50 в качестве резервного :) Посмотрим, починят ли. Не совсем понял насчет подмотки изоленты - я так понимаю, после этого нижний валик станет еще толще, а у меня итак, визуально, именно он препятствует прохождению листа. Отсканировать кромку не могу т.к. бумага вся уже перепуталась :( Пока еще не совсем отказался захватывать бумагу, наблюдалось на тонких листах промятие где-то миллиметра 2-3 в глубину в месте валика и равное ему по ширине. Короче говоря, ощущение что нижний валик не вращается вообще или вращается очень плохо, хотя по факту все наоборот - пружина ослаблена, пальцем ролик легко проворачивается.

Принтер вроде как сделали - подтянули пружину нижнего валика, передвинули резину на подающем валике, чем-то утолщили её слой, обработали спецсредством - толку мало, у мастера захватывал без напряга одиночные листы 10х15 глянца, плотности скорее всего 180 грамм, 80 г/м простую бумагу захватывает вроде нормально, матовую А4 уже хуже, подталкивать надо, наконец по итогам дня попытался печатать фотки 10х15 - как и раньше, вообще не захватывает или захватывает сразу несколько. Короче хорошо что купил второй принтер, буду на этом печатать А3 и А4 штучно и искать потихоньку к нему податчик :(

А вообще неприятности усугубляться стали после начала выполнения заказа на дешевой китайской двусторонней матовой бумаге "Скайхорс", она очень гладкая, ощущение что при изготовлении какой-то пластик используют... Возможно, ролик захвата из-за этой штуки теряет сцепляющие свойства через некоторое время...

Други! помогайте! Epson TX650 проработал 2 месяца. Все отлично было. Стоит СНПЧ. Ни с того ни с чего выдает ошибку "возможное замятие бумаги...". Не знаю что делать...Разборку? при ручном опускании какой то белой хрени за кареткой справа подача бумаги происходит-далее эта хрень поднимается и опять ошибка. Отключаю-включаю. Каретка дерг -дерг на месте и снова ошибка. Опустил руки...Перечитал все что можно! Дайте дельный совет! Спасибо заранее!

Дельный совет - не в ту тему пишете. Описанная Вами проблема с принтером никак не относится к ремонту податчиков бумаги принтеров Эпсон.
По поводу "белой хрени", это лучше спросить у яндекса. Будете удивлены результатом.
А на форуме - либо название этой белой хрени, либо фотографию, а еще лучше всех выше перечисленных способов - новую тему на ФПВ согласно требованиям правил форума. Писать дальше в эту тему Вам не имеет смысла.

Как снять податчик бумаги на МФУ СХ4300?

realmen80
ЗаглянитеСЮДА

Перенес вопросы по разборке принтеров и МФУ в соответствующие темы.
Здесь только ремонт податчиков бумаги!

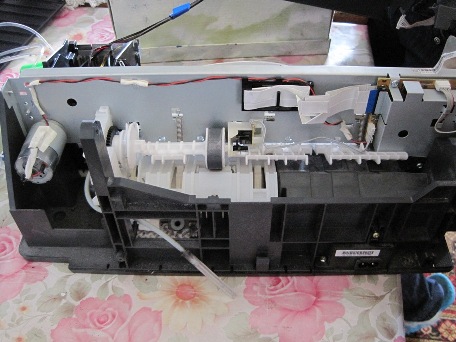

Посмотрел мануал - вытащил из корпуса. Подскажите что снимать дальше? Мне и сейчас не нужно снимать металическую планку под №3, про которую я спрашивал в предыдущем сообщении. Не пойму что снимать дальше :( Спасибо за терпение...

Нет...не нужно...дальше снимается ось подачи вместе с роликом...но геморно...а потом ещё и назад ставить...

Мастерил-мастерил, выковырял ролик, достал пружину, начал откусывать витки и она кудато прыгнула и потерялась... Можно как-то ее заменить... Или где взять другую? И как именно узнать какую нужно? :(

Подобная нужна....

realmen80 (4th May 2010 - 05:23 PM) писал:

Любую, подходящую по диаметру. Усилие регулируется за счет кол-ва витков. Ролик на валу с пружиной должен вращаться с незначительным усилием в одну сторону и с очень значительным усилием в другую. Рекомендую не собирать МФУ полностью, а подключить сканер, включить МФУ и проверить работу податчика. Возможно, нет, не так, скорее всего придется дополнительно регулировать. С первого раза, обычно, не получается...

з.ы. небольшой совет: "нанизывайте" пружину перед кастрацией на тонкий проводок или нить, это позволит не разбрасывать огрызки пружин по всему помещению...

можно сканер и не подключать. Будет глазками моргать, но на печать выводит.

А я делаю регулировку податчика в такой последовательности.
1) Сначала беру такую пружину на тормозящий вал, что бы он не вращался при холостом (без бумаги) захвате. Далее, начинаю её по немногу подрезать до тех пор, пока захватывающий ролик не начнёт прокручивать тормозящий.
2) Ставлю лист и опять его захватываю. Немного приподнимаю его и смотрю на тормозящий ролик. Прокручиваю вал вручную, что бы было всё видно. И так же начинаю подрезать пружину до тех пор, пока с одним листом тормозной вал так же не будет прокручиваться.
3) Ну и далее просто проверка. Кладу 2 или более листов и наблюдаю за тормозящим роликом. При захвате более 1 листа тормозящий ролик должен стоять на месте. Всё!!! Податчик в идеальном состоянии.
