Разобрался. Сняв левую боковую крышку принтера увидел под кореткой язычек неизвестного предназначения. Наверно "специально", для езды по шлейфу. Выдернув питание подогнал каретку влево до упора, спилил заподлицо это заподлецо узким ножовочным полотном по металлу не снимая каретки. Вообще ни чего не снимая кроме левой боковой крышки. Образовавшийся мусор удалил пылесосом. Теперь все ОК, каретка двигается без затруднений.

Шо це такэ?

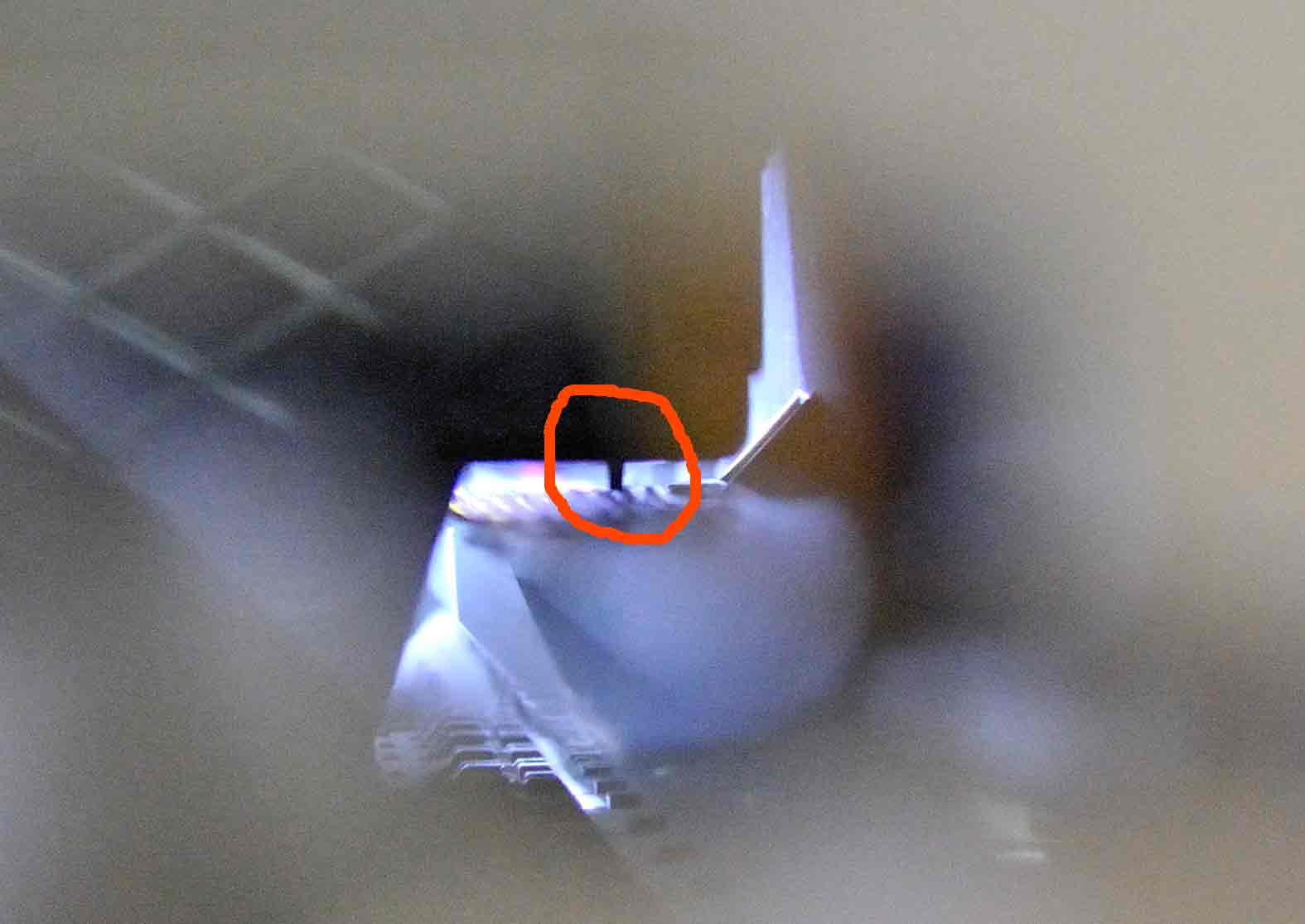

Цэ якась пимпочка, торчащая снизу каретки над шлейфом. Небось проделки епсона?

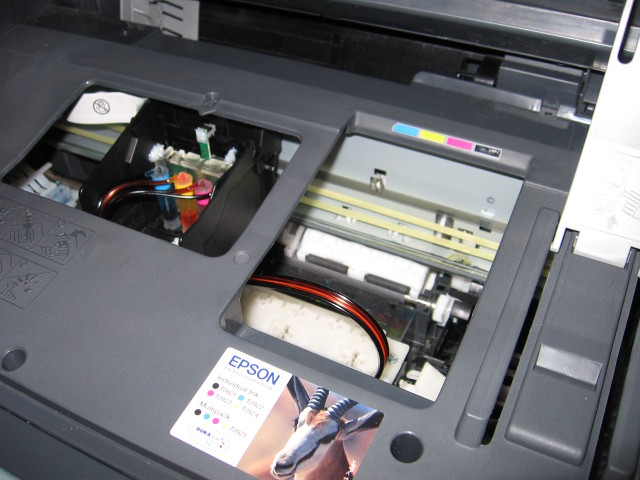

ТХ109 аппарат сложный, но моя схема, пока самая простая!!(извините за нескромность...), я уже выкладывал проводку 106\109! проверено, 7 месяцев, без проблем!

Да, такая компоновка со складыванием шлейфа в горизонтальной плоскости давно известна
Собирал так на T26 - очень удобно оказалось

Картинки то почто ж так маловасты? :)
Кто сам еще не делал - ему муторноно разглядывать

Аппарат новый, разбирать не хотелось, поэтому я оставил компоновку как есть,
но слева на торец головки приклеил что-то вроде полусферы из ластика - смысл простой:
вместо жесткого перегиба, новая планка-держатель (из более толстого полимера) теперь огибает эту полусферу по радиусу ~ 1см,
т.е. нет жестского излома.
Ну и плюс сверху из прозрачного целулоида нахлобучил "экранчик" для страховки чтоб шлейф ненароком не вылетел вверх и не был зажат

пока печатает, посмотрим как у клиента будет работать

здрасте

romanM (21st January 2009 - 01:38 AM) писал:

тут всё пронятно, а вот с картриджной снпч на tx109 нет подобной (великолепной)) фотки.
а то у меня получается что шлейф в лево тянется и в горизонтальном положении
з.ы. извените, но тут где и встречал описание TX109, все с капсульными

ССВ (14th September 2009 - 07:20 PM) писал:

а вы совместите изображение в сообщении http://www.reseters.ru/index.php?s=&s...st&p=102029, с выше показанным

ССВ
Принтеры с картриджными СНПЧ работать не могут, поэтому тут все с капсульными :)

это какже, а я купил на днях, и чё мне сним терь делать? возможно переделать в капсульную?

romanM (14th September 2009 - 09:30 PM) писал:

вам спасибо, непонятно там чё куда крепить(

ССВ (15th September 2009 - 06:39 PM) писал:

А это решать только Вам.
Почитайте эту тему и подумайте, готовы ли Вы к таким подвигам?
Решите для себя, что лучше, просто печатать то, что хочется, или постоянно промывать, прочищать, разбирать, собирать, и мечтать об отпечатках.

ССВ (15th September 2009 - 06:39 PM) писал:

Возможно. Вся нужная информация для этого есть на форуме.

Я рекомендую умникам посмотреть первую страницу топика. Чисто, для прикола. Одновременно посмотреть на дату. (не для Episode).

Episode (15th September 2009 - 08:12 PM) писал:

спс, будем глядеть

ЮХа (15th September 2009 - 08:20 PM) писал:

вот от туда я и читал)

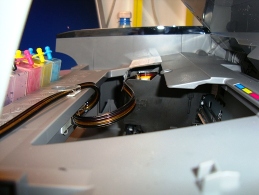

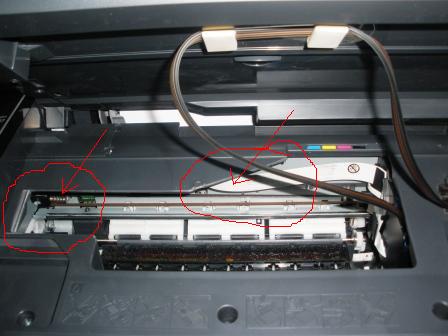

Собственно проблемы при укладке шлейфа под кареткой Epson 1290. Что это за штука торчит из станины, и можно ли ее ампутировать, при этом не навредив нормальной работе? В инстукции по установке СНЧП
сделали ход конем и подложили рядом клипс, что бы это место тупо выровнять... Но у меня смутные сомнения в том, что аретка не будет в этом месте ездить.
...
Изображение удалено

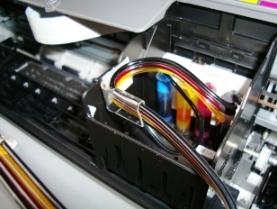

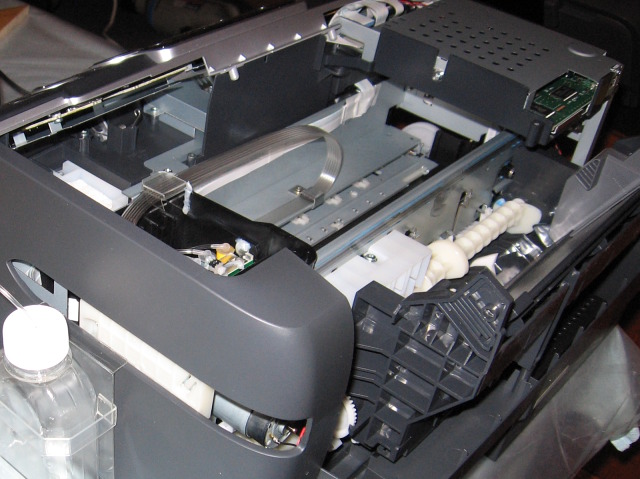

Вот,собственно и все.Чутка отпилили,чтобы при движ.каретки шлейф не цеплялся (ТХ117).

Че то стремное у вас крепление в TX 117. У ресетеров конечно тоже не совсем хорошее с ихней поддержкой шлейфа... Надо что-то получше для етой модели придумать, у меня уже третий стоит, не знаю с какой стороны к ниму подобраться... мож еще есть варианты?

можно так

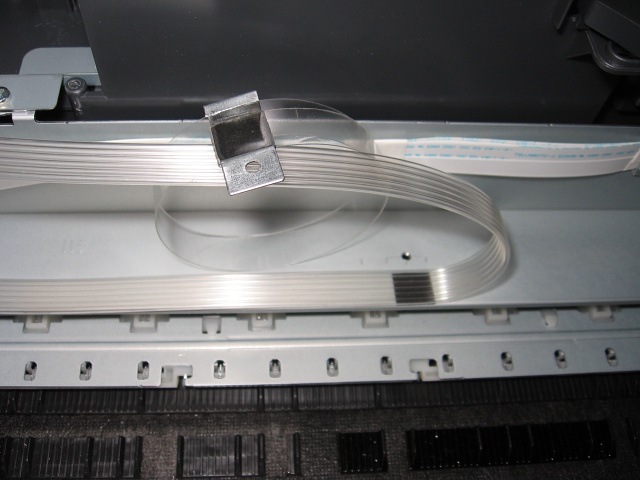

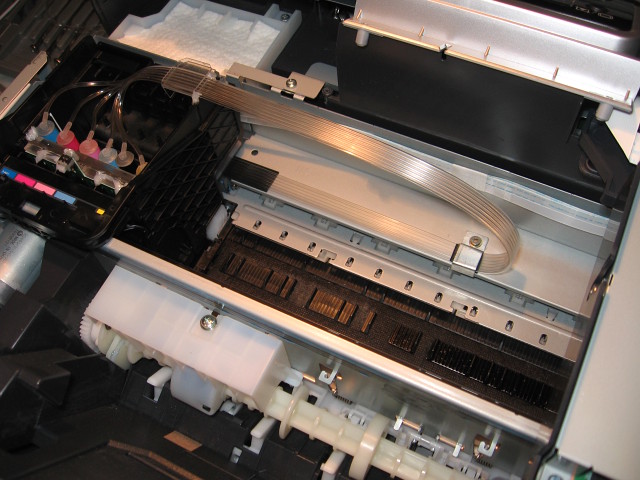

Вариант укладки шлейфа на сх4300:

Шлейф крепится двумя скобами к пластику. Между скобами, шлейфом и пластиком - двусторонний скотч. Естественно, применение полоски жесткости для поддержания шлейфа.

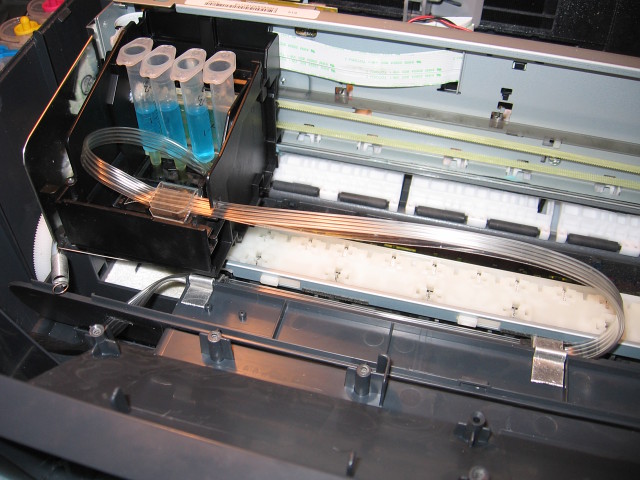

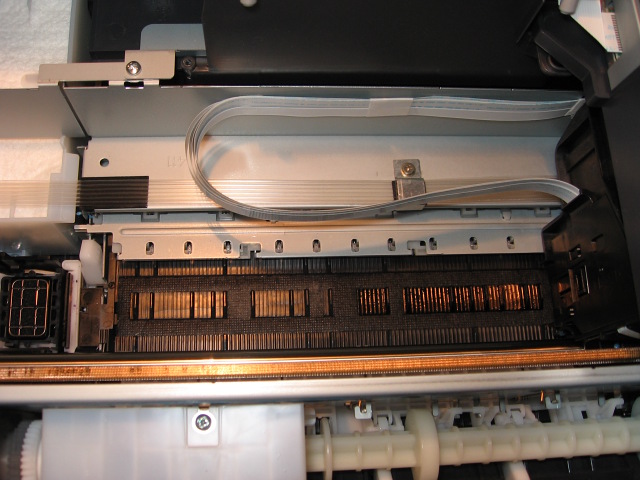

Вариант укладки шлейфа на R390:
JPG]

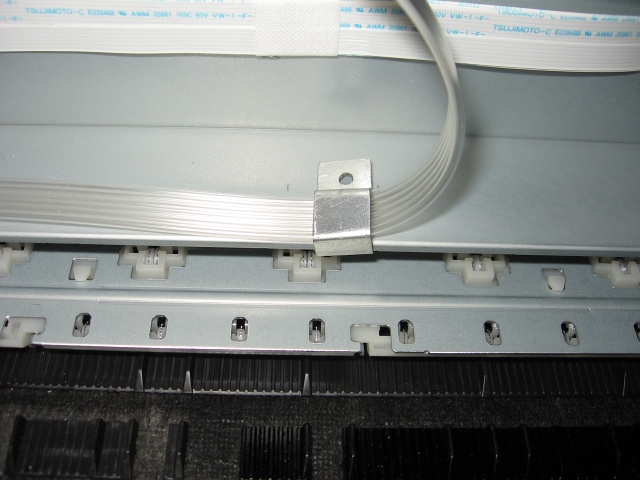

Крепление с помощью скобы:
JPG]
Как и в случае с сх4300, между скобой, полоской жесткости, шлейфом, станиной - тонкий двусторонний скот.

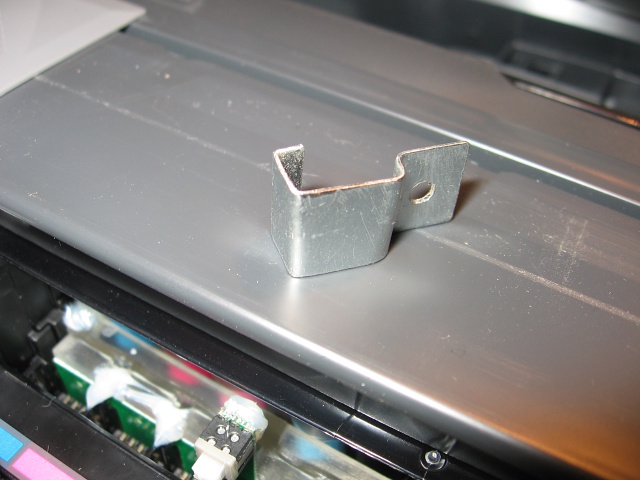

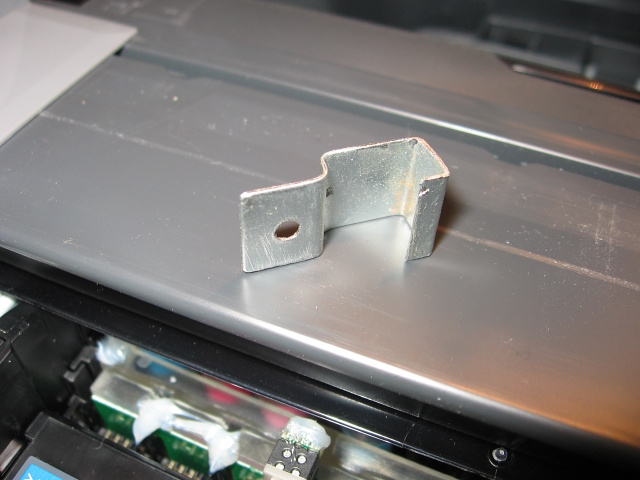

Конфигурация самой скобы крепления:
JPG]

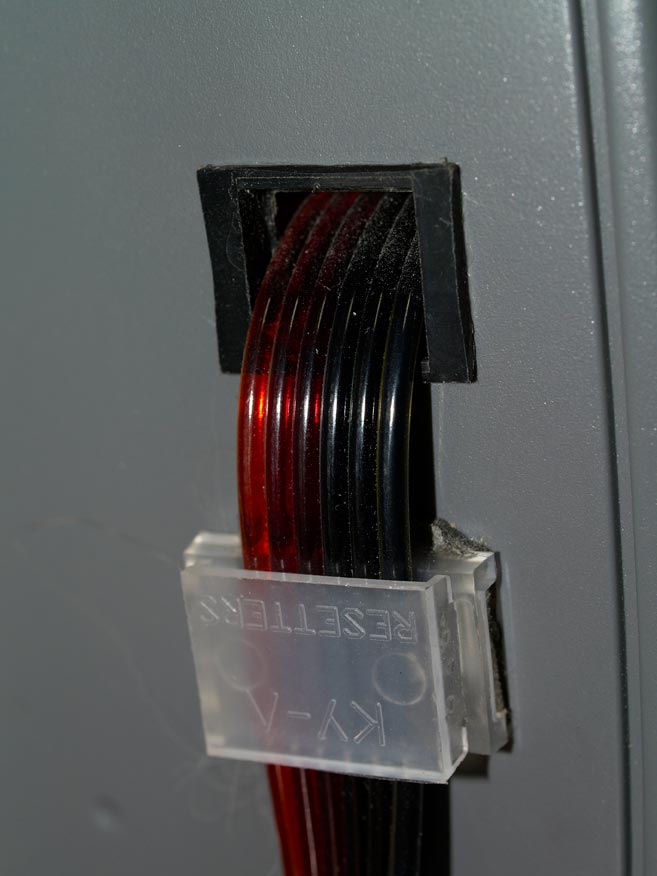

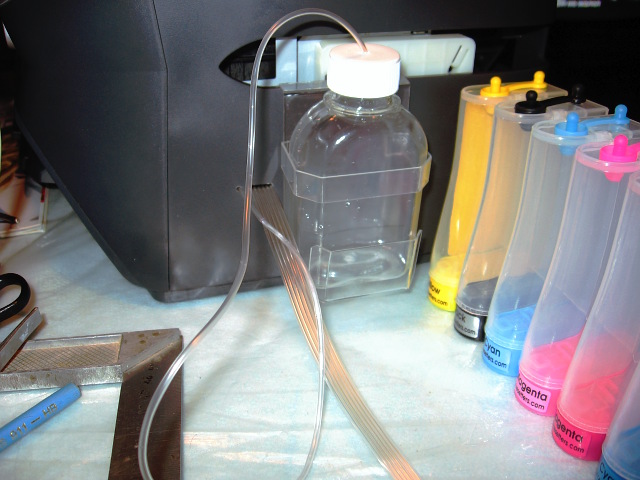

Вывод наружу через боковую декоративную накладку, вместе с трубкой слива:

Episode
Настоящее учебное пособие. Пора уже книгу издавать. :)
Отверстие для вывода шлейфа, желательно облагородить. Я для этого вклеиваю рамки, вырезанные из всякого радиотехнического хлама.
Вот, например, рамка вырезанная из выключателя от блока питания ПК.

interfer
Согласен с Вами полностью насчет облагораживания. Но, во-первых, :) на моих снимках выше - "полуфабрикат", как Вы видите, даже кожух еще не установлен, только боковушка защелкнута, дабы не путалась под ногами, а во вторых, времени на данную процедуру, в конкретном случае, тупо не хватило, как я уже упоминал, напарник прихворал, а принтеры нужно срочно запускать в поток, да еще и с этим 4300 меня подвели, по телефону убедили, что он полностью рабочий и с оригинальными картриджами. Но я не исключаю возможность облагораживания в дальнейшем :)
Кстати. Хозяйке на заметку. Более двух сотен 3,5 дюймовых дискет было извлечено на свет божий и уже собирались отправиться по своему прямому назначению, т.е. на свалку, но процесс был вовремя остановлен. Идеальный материал. Пластмасса очень мягкая, тонка, ножницами можно вырезать любую конфигурацию, клеится исключительно. Вот где простор для полета мысли по облагораживанию. Дискеты благополучно убрались снова в склад.
Такие дела :)

Episode (14th December 2009 - 07:35 PM) писал:

Любимая фишка Episode!
Шлейф ресеттеровский?
