Где-то выкладывали...искать надо...а не помню где...то ли 4300, то ли 7300\8300 но было...

Смотри тему ""ТХ 400 - 200 прокладка шлейфа, трудная конструкция""
Сообщение № - 5, как раз МФУ 7300.
Удачи!

Изначально я сделал прокладку шлейфа по инструкции от Ресеттеров.
Но она оказалась неудачной - при варианте прокладки шлейфа по станине под печатающей головкой, слишком мягкий шлейф (тогда другого не было) закусывало самой головкой - он не успевал распрямиться во время быстрых движений каретки.

Сделал верхний подвес и все бы ничего, но эстетически это было ужасно.

Поэтому, не поленившись, сделал по другому:

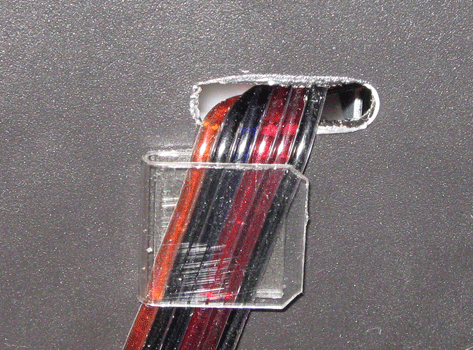

Снял левую крышку и сделал в ней овальное отверстие.
Отверстие нужно сделать как раз напротив начала полочки станины в принтере - это хорошо видно при снятой крышке, не промахнетесь. Будьте внимательны, если сделаете отверстие ниже, то шлейф в последствии может быть поврежден зубчатым колесом! Вымеряйте лучше линейкой перед тем как делать отверстие.

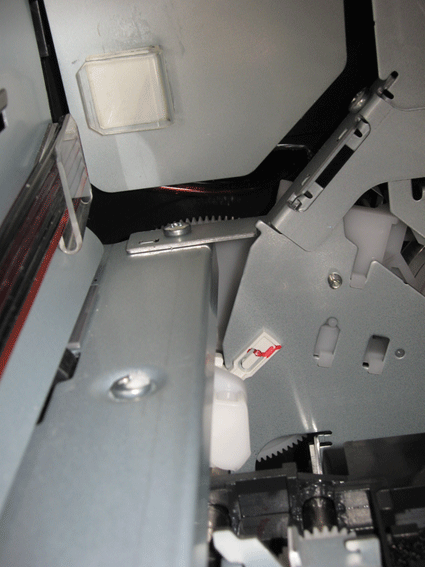

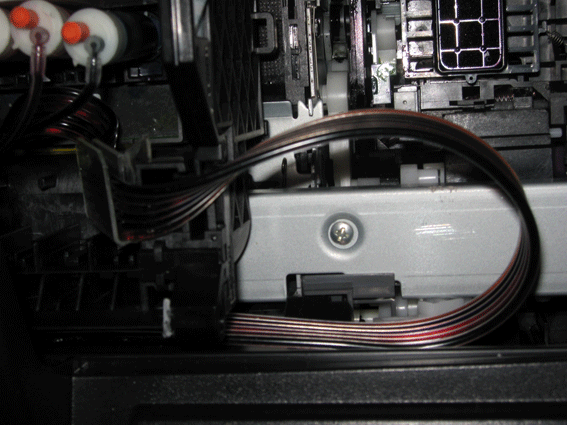

Изнутри завел вот так (пустая клипса осталась от первой прокладки, она не нужна, просто была приклеена на суперклей и отодрать ее теперь проблематично)

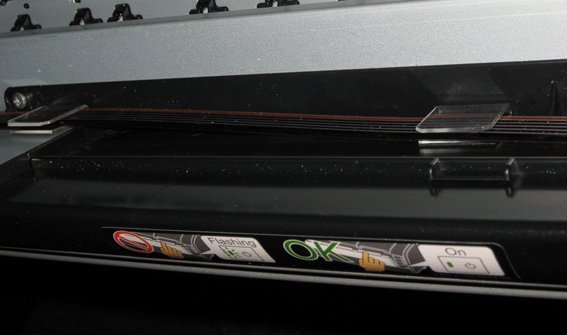

Далее шлейф прикреплен клипсами


Ну и крепление в каретке

Это первый вариант прокладки, который был в инструкции от Ресеттерс.
А как выглядит ваш вариант прокладки по верху? Не могли бы опубликовать?

Yurashka (23rd February 2009 - 05:37 PM) писал:

У Ресеттеров шлейф лежал горизонтально на станине а не вертикально, как сделал я...
Может была другая инструкция - хз, на авторство я не претендую.
На счет просьбы - все уже снял... Городить заново не охота...
Посередине делал полочку из огрстекла и на ней подвешивал шлейф.
По сути дела все.

Выкладываю на суд общественности вариант укладки шлейфа.
Принтер - EPSON 1410, СНПЧ - Super Printer от ресеттерс.
Задача была уложить шлейф так, чтобы не пилить перемычку корпуса и печатать с закрытой крышкой. За основу был взят общеизвестный метод укладки.

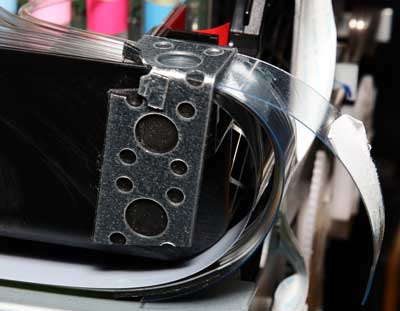

К поддерживающей ленте (на каретке) добавлены две полоски-"пружины" из пластика от бутылки. Одна из полос приклеена к шлейфу скотчем, чтобы не тёрла шлейф. Штатное крепление шлейфа к каретке пришлось усилить металлической пластиной, приклеенной на 2-х сторонний скотч. В качестве поддерживающей ленты использовал плёнку Duratrans (матовая фотопленка для световых коробов), бутылочный пластик оказался слишком жёстким.

каретка в крайнем правом положении:


Крайнее левое положение каретки:

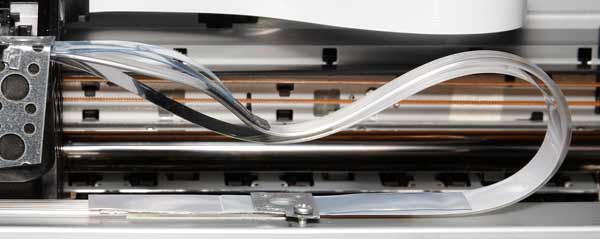

Среднее положение каретки. В месте крепления шлейфа к станине также установлена полоска-"пружина" из пластика.


Каретка в крайнем правом положении в корпусе:


Крепление шлейфа к станине скобой и штатным винтом (под скобу, в месте крепления винтом, обязательно положить шайбу, чтобы не передавить шлейф).


Скоба:


Штатный винт на станине, на который набегает шлейф, заменил на другой, со сточенной головкой:


Блок кнопок до конца защёлкивать не стал, чтобы было меньше проблем при разборке принтера:


Наружу шлейф выводил по рекомендации инструкции ресеттерс:


Печатаю не много, но 15 листов А3+, 10 листов А4 и 30 листов 13Х18 (подряд) показали безотказный результат вышеуказанного метода укладки шлейфа.

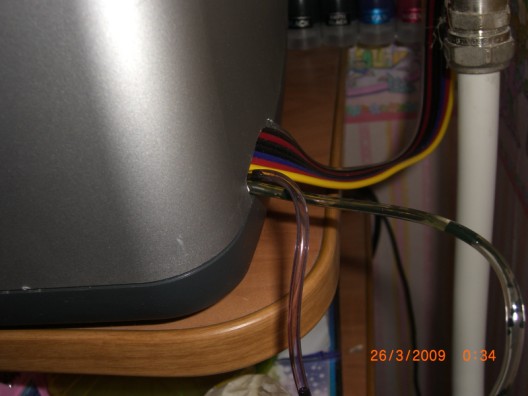

Господа. Я здесь человек новый но долго изучал форум . Имею R-800 (как только его не хают). Решился поставить СНПЧ.Сразу говорю - я "чайник" в этом до мозга кисти. Но как говорится не замыленный глаз лучше. Короче за 2 часа поставил систему шлейф спрятал под корпус и вывел его справа с боку вместе со сливом внутри закрепил двустороннем скотчем.длинна шлейфа от головы к крепежу на корпусе подбиралась опытным путём. В общем смотите фото. Может кто подскажет ещё какую идею. Единственное там где шлейф выходит из под крышки картриджей я его просто прижал крышкой а в будущем хочу сделать прорезь и сделать чтобы он был вертикально. Система СНПЧ: "CISS sistems". Работает пока класс.

не могу загрузить фото уменьшу потом загружу

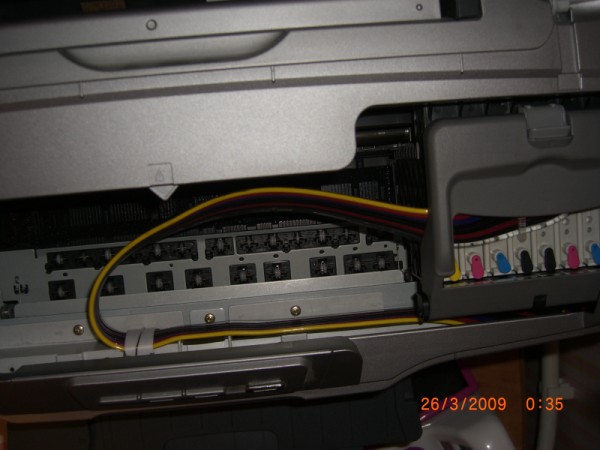

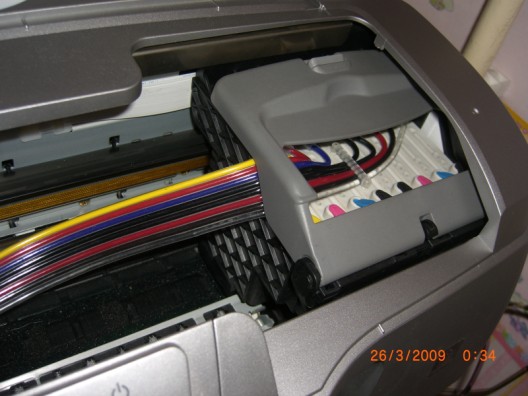

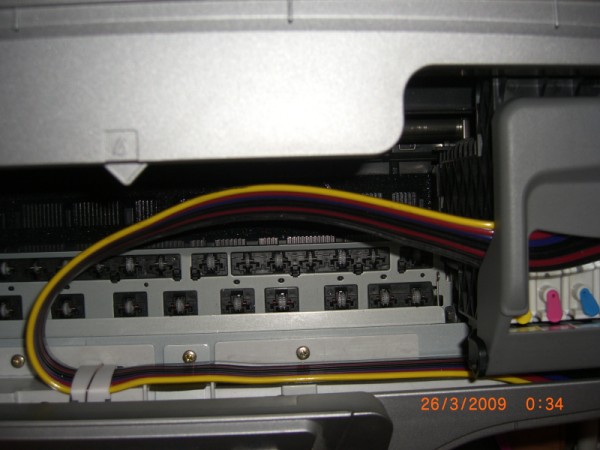

обещенные фото как провести шлейф на R-800

borodasty (26th March 2009 - 12:57 AM) писал:

Лучше снять крышку.

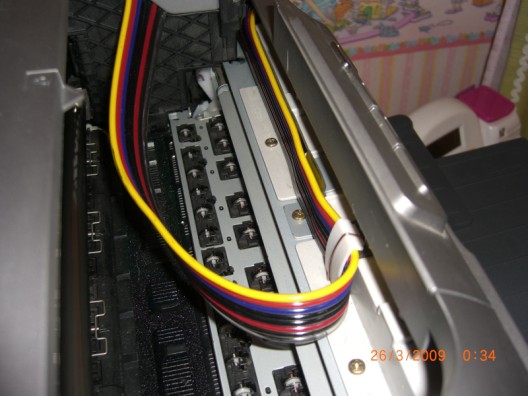

еще фото

пробывал снимать но шлейф надо както держать в будущем хочу сделать прорезь вертикальную с боку крышки

при такой укладки шлейфа я работаю с закрытой крышкой как будто ничего не переделывалось только трубки с боку

borodasty
Разве в этой теме не описан способ нормальной укладки шлейфа, который даст возможность принтеру работать а пользователю - получать удовольствие.
То, как Вы уложили шлейф, приведет к неминуемой, очень скорой гибели принтра по причине заклинившей каретки, оборванного привода, разлитых из порванного шлейфа чернил.
Разве можно так издеваться над принтером? Или он Вам не нужен? Тогда, это меняет суть дела...

Episode (28th March 2009 - 01:59 AM) писал:

абсолютно не согласен! Я практически везде , в последнее время использую похожий способ, если всё соблюдено, то работать будет долго и счастливо! а главное шлейф не будет слоится!
borodasty --всё нормально сделано! главное проследи, чтобы слева шлейф не сильно натягивался!

завалится через пару-тройку мес-в

Чего сучить ногами?
Пусть люди попробуют.
Потом расскажут. Если не стыдно будет. :)

Искатель (28th March 2009 - 09:52 PM) писал:

шлейф китайский, толстый, 8 жил, специально для этих моделей, в этих моделях на тонком шлейфе, стандартном, при прокачке пустеют дюзы, так что этот неа завалится, ну не должен, раньше не заваливался. схема проводки правильная, а понизу в этих принтерах не ляжет!, по верху, по крышке стучать будет, а может вы этот принтер не пользовали?
зачем человека гнобить?

romanM
Ты считаешь гноблением совет переложить шлейф нормально, дабы не убить принтер?
Лучше рукоплескать и кричать как все здорово? А когда шлейф провиснет и попадет под каретку? Когда он перетрется? Как тогда будут себя чувствовать рукоплескавшие и кричавшие: "ура, маладецЪ"
Ты ставишь свои шлейфы, ты за них уверен, проверял.
Но откуда ты знаешь, какой шлейф у вопрошавшего? Откуда уверенность, что он не упадет.
Ведь по всем законам физики он должен упасть, вопрос времени - когда.
Но я могу ответить на этот вопрос - тогда, когда принтер будет нужен позарез срочно. Вот тогда, шлейф и порвется.

з.ы. не на всех принтерах можно положить шлейф под кареткой. В таком случае, можно положить его над кареткой, а стучащую по корпусу петлю - угомонить пластиковой лентой, что будет гораздо надежнее варианта выше...

Episode я видел все шлейфы под 800\1800 принтеры, и как правило он под каретку не попадал! но засунуть под каретку можно конечно! шлейф однозначно китайский утолщённый, а он дохлым не бывает, наоборот жестковат!
но не мне решать!
Даже отечественный шлейф в таком положении не закусывает! а закусывает как раз проведенный под кареткой и не надо никакие подпорки искать, они не помогают

На фото шлейф уже провисает.

господа. провисание шлейфа кажущееся. из-за косого среза на крышке. я же писал что собираюсь сделать прорезь в крышке вертикально. любую критику воспринимаю нормально.дело в том что такая прокладка шлейфа пришла в голову спонтанно никогда не разбирал принтеры и не ставил снпч. держал в руках снпч и стоял принтер и систему надо было поставить . когда все собрал за 2 часа то понял что в этой модели это единственное решение. главное все работает ни где не цепляет , крышка закрыта и даже не заметно что чтото стоит. МНЕ НРАВИТСЯ. И ДУМАЮ ЧТО Я МОЛОДЕЦ (я от скромности не помру и критику принимаю)

Пускай работает...не мешайте ему (принтеру). :)
