Э-м-м-м... ЮХа, уже где-то писал. Попробуй поиск по имени ЮХа и ключевому "диаметр". Есть, точно. Помню.

раз 5, про R200 и собратов

Поиск не помог - убил 2 часа неужели никто не помнит.... (это я про диаметр штуцеров)

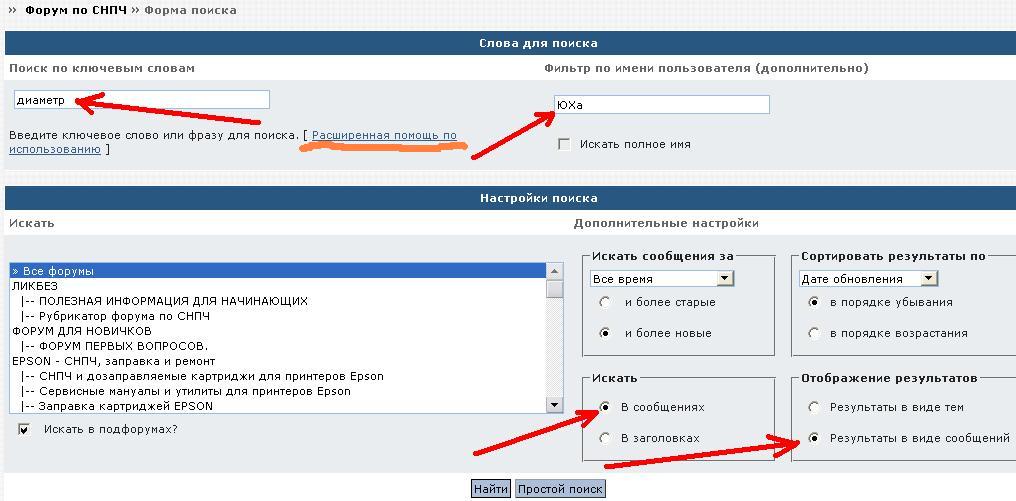

Жмем "Найти". Просматриваем список... Седьмой пост сверху

3 mm

kiborgGSM (18th February 2009 - 07:42 AM) писал:

Вот.
Убил 15 секунд.

Всем спасибо!

Не мог быстро найти, т.к. пользовался простым поиcком, а не расширенным, не разглядел ссылку на расширенный... Ну, быват... дело ночью было..

Хотя на это сообщение о 3мм попадал. Смутило отсутствие конкретики, в смысле модели или хотя бы 4 или 6 цветные.

Жму руку..

Малотиражникам тоже надо жить.
Пересмотрел я текстовую версию Эволюции капсул и понял,
что не хватает одного сегмента использования капсул- как просто емкости для чернил- для замены
оригинала, СНПЧ и ДЗК. По работе вынужден печатать пигментом 40-100 страниц несложной графики
в месяц, при этом- не каждый день. Принтер Эпсон С91(2 шт.). Планки с чипами(с кнопкой). Капсулы
самодельные- из 2(3) мл шприцов и узла муфтодержателя от оригинального картриджа(любая марка).
Используемые чернила- InkTec E0007, Hameleon EP7800(C+LcMYK), DCTec E270P, DCTec 7800P(CMYK).
Используемая бумага- Офисная бумага, Специальная бумага, Пластики:Teslin, CPW, Jetnex.

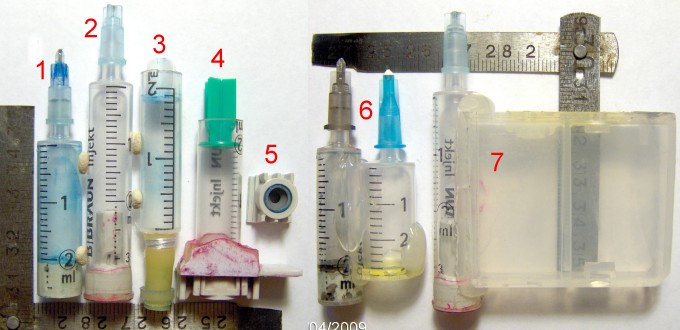

За 10 месяцев испытаны 5 вариантов капсул, все работают, фото прилагается, пояснения ниже.
Вариант 1(+6-й для черного) используется повседневно. Вариант 7(доклейка от Canon BCI-3) не ставил
т.к. из-за наличия клапана и пружины требуется фиксация по вертикали.
Фиксатор боковой болтанки- из п-образного куска картона шириной 57 мм с отверстиями.
Клей при сборке- скоростная эпоксидка, термоклей, где необходимо. На вопросы могу ответить.

Необходимые технические детали для тех, кто эти конструкции еще не знает или не делал.
Высота уровня чернил от дна каретки =23-25 мм(1,2 мл в 2(3) шприце,в черной комбокапсуле-3,2 мл.)
В зависимости от конкретной марки чернил высоту нужно уменьшить(для водных) или увеличить, по опыту.
Резиновая манжета из оригинального картриджа не вынимается, только срезается пленка частично.
Внутренняя поверхность шприца перед склейкой зерниться кончиком круглого надфиля на 6 мм.
Скоростная эпоксидка делается 10:7, чтобы оставалась липкой и после затвердения.
Комбокапсула(2+5) клеится только на термоклей, отверстие прожигается только после склейки иглой.
Относительная высота второй части комбокапсулы(от 5 мл)-6,5 мм.
Обязательна проверка на герметичность поле окончательной склейки
На ближнюю зону дна каретки подклеивается грузик 20-30грамм.
Шприцевая иголка для крышки обламывается и обязательно прверяется на воздухозаборность.
Раз в 1-2 месяца из зоны возле чернилозаборной иглы, на самом дне, длинной иглой(кончик сточить)
надо отсосать муть.
При промывках-прочистках или при смене типа(марки) чернил снимать капсулы нет необходимости, просто
промежуточная промывка дист, водой пару раз и штатная прочистка. При замене вода-пигмент-обратно еще
промежуточная штатная прочистка(дист. вода + ММ)

Не встречал на форуме капсул из этого -


На мой взгляд довольно перспективный и дешевый вариант.

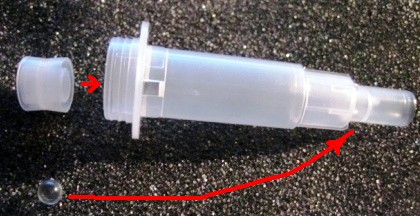

Подрезать цилиндр, есть готовый клапан - шарик садится в седло (если есть желание использовать клапан - ПРУЖИНКУ можно заменить чем-нибудь. Подумаю пока жду посылку...), а поршень туго входит в цилиндр. Над уплотнением углового штуцера и манжеты тоже подумаю... в р е м я е с т ь.

Не ясно, от чего исходная пшикалка

Какой-то шампунь вроде...

Жидкое мыло. Замечал буквально один-два варианта исполнения на дешевом. Этот чаще встречается. Есть непрозрачные (на мыле подороже), но они и не пойдут по понятной причине.

Пружинка металлическая :D

DADHI (13th April 2009 - 11:53 PM) писал:

Episode (14th April 2009 - 01:06 AM) писал:

Так и знал... К стати, пружинка там не для прижима шарика,а для возврата поршня в верхнее положение (поэтому такая мощная), шарик болтается между седлом и торцом пружинки.

Раз уж пошла такая жара, приоткрою немного завесу тайны...
Верхний клапан в капсуле, для травления воздуха при заправке/дозаправке капсулы нужен, это понятно, но он не очень удачный в исполнении resetters, что заставило думать над другой конструкцией этого клапана.
Требования:

• простота конструкции

• малые размеры

• отсутствие металла

• отсутствие мелких съемных деталей, которые легко можно уронить в принтер

Решение, как всегда, оказалось на поверхности.
Это то, с чем каждый из нас (ну или большинство, по крайней мере) сталкивается ежедневно, по очень много раз в день.
Сталкивается, и не задумывается. А ведь этот механизм до гениальности прост и потому - надежен, и вот он, всегда (почти всегда) рядом...
Но, всему свое время :)

Краник?

Вряд ли. Нужен автомат, и не всякий кран будет герметичен.
Клапан должен сразу открываться при минимальном избытке давления.
И сразу закрываться при минимальном разряжении
Плавающий шарик требует доработки - т.к. не оставит в капсуле воздуха "ни крошки..."
Зато если добавить шток - автофиксация объема при заправке. Если чуть больше диаметр - места ни чернилам, ни воздуху...
Правда, льющиеся сверху чернила будут его приоткрывать... Есть место для мысли...

Китайцы пытались сделать такой клапан, на основе ниппеля, да материалы с расчетами подвели.
Хотя реализовать его можно.
Еще один из примеров нипеля - клапан для выхода воздуха в противогазе.
Всего лишь плоская резиновая трубочка...
На этой же основе ждет очереди эксперимент по чернильному клапану...

Ниппель?


Episode
А Вы, батенька, интриган!!!

Отверстие должно быть большей площади. Тогда давление создаст большую прижимающую/открывающую силу.
И подбирать надо жесткость резинки.
