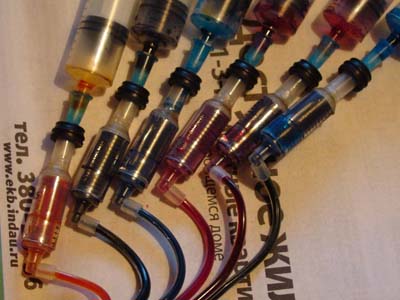

НУ вот и всё капсулы стоят работают уже 2 день, сначала небела герметична синяя капсула, чернила уходили в бутылку. Немножко клея и всё ок. Внешний вид конечно мне не нравится . много косяков , но главное это моя первая система и она работает.

( состав : ; шприца с резиновым поршнем на 5 куб ( обрезаны до 4 куб ), шлейф сделан из капельницы растянутой до 2,3 мм в диаметре и склеенной вместе ( шлейф смотрица хорошо , главное не лить много клея , чучуть. ) бутылочки с под чернил, авточипы от ресетерс, и самодельная планочки из кусочка пластика. ) Шлейф уложен понизу.

Буду переделывать капсулы. Буду искать Г- образный штуцер а то те что я гнул ну вообще не смотрятся.

Перерыв весь форум, нашел только два вида креплений капсулы к игле ПГ: срезанный носик шприца и резиновый поршень вставленный внутрь шприца. Первый способ - показалось страшновато одевать жесткий пластик на иглу ПГ, второй - смущает то, насколько надежно будет держаться поршень внутри шприца: не останится ли он на игле ПГ, клеить резину к полиэтилену - тоже не вариант... Вот и решил придумать собственную конструкцию.

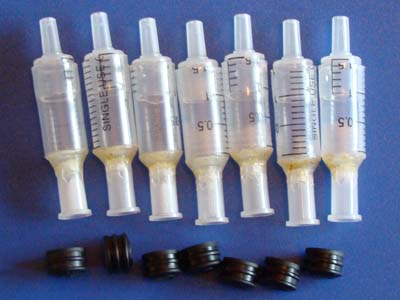

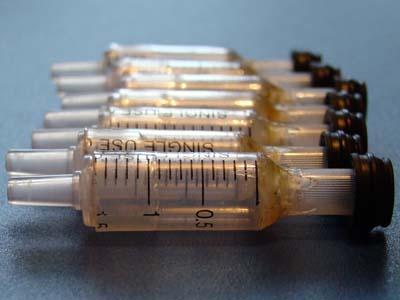

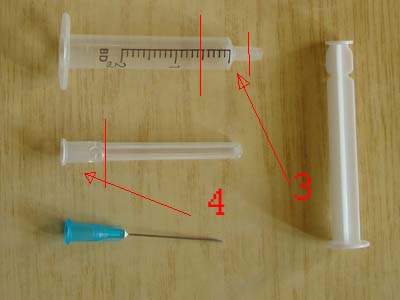

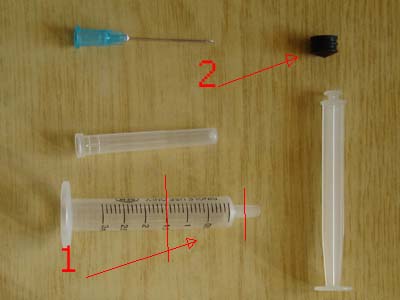

Основная особенность - резиновый поршень одевается на обрезок колпачка иглы 2-х кубового шприца (сидит очень плотно). Кострукция понятна из следующих фотографий:

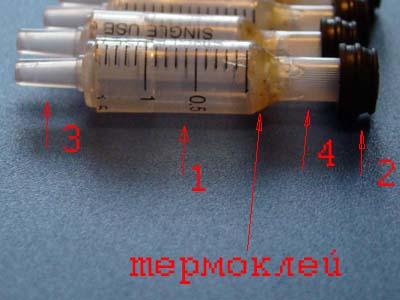

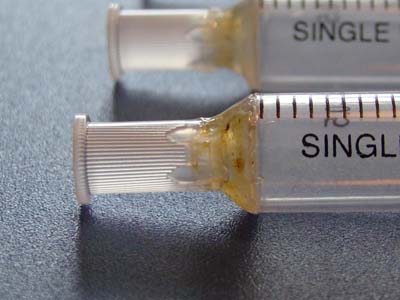

Применение термоклея не обязательно (и так крепко держится), обрезок 2-х кубового шприца вставлен внутрь 3-х кубового, для этого пришлось размягчить его в кипятке.

Установил на Epson R270, две недели - полет нормальный.

Хотелось бы услышать, что думают по поводу такой кострукции Гуру.

Вполне работоспособная конструкция, лишь вызывает сомнения то, что не останется ли поршень на штуцере ПГ при попытке снять капсулу? Ведь бортика на колпачке может оказаться не достаточно для удержания поршня. Силы трения - больше.
Есть опыт в снятии девайса, или только в установке?

з.ы. приятно, когда человек понимает, с чем приходится иметь дело...

не останется!! пробовал многократно одевать-снимать на обточенное по форме иглы ПГ основания иглы шприца, да ируками снять тяжеловато

Ну что ж, в таком случае, хочется только сказать спасибо, что делитесь информацией и пожелать удачной эксплуатации сего девайса.

По поводу термоклея. Я нарезал палочку термоклея на диски, делал в них необходимые отверстия, собирал девайс, вставляя на место склейки эти получившиеся шайбы из термоклея, и все устройство помещал в микроволновку под гриль на несколько минут (минута, обычно, зависит от мощности гриля и кол-ва клея). Все склеиваемые детали прогревались, клей плавился и соединения получались очень надежными и аккуратными. Вытащив, можно поправить, при необходимости, прижать или вставить, зависит от конструкции. Главное - дать остыть естественным способом.
Но, повторюсь, соединения гораздо надежнее, чем при простой поклейке с помощью соплемета, потому что, склеиваемые детали сильно прогреваются.

з.ы. если не против, я переложу рисунки на наш сервер.

По поводу рисунков - не против.
А термоклей плавил и мазал паяльником.

К сожалению, термоклей растворяется чернилами!

Турмоклей не соприкасается с ченилами, он нанесен с наружной стороны капсулы и служит для придания большей жесткости конструкции.

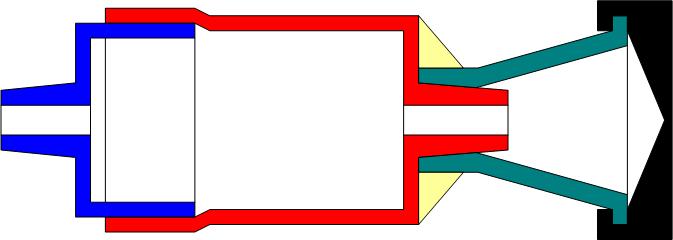

Поясняющий рисунок - капсула в разрезе:

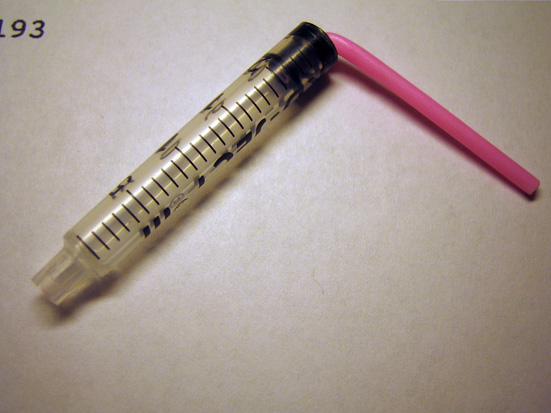

Wunder молодец конечно! Но много сопряжаемых деталей, у меня попроще получается, главное, чтобы работало и тебя устраивало! Моя капсула из 1 шприца и 1 ушной палочки.

Творческий порыв может требовать больше одной ушной палочки... :D

Слишком сложно...можно проще...простота=надёжность.
Но для творчества хорошо...

Спецы, подскажите пожалуста вот такие капсулы будут работать ,или надо обязательно из 2х кубовых шприцов делать? Просто принтер тут внахаляву достался Епсон890, там 2х кубовые невлецут, сликом штуцера рядом.

Самоделкин - самоделкиным: забейте на это!
Нет капсул- юзайте картриджи. Нет разницы!
Не подвергайте свои принтеры экстремальным экспериментам!
Печатайте!

Понимаю...ну что тмешает заказать ...
те которые именно туда становятся...и по диаметру и по высоте и по ...
Может ссылку дать?...
Ладно...сейчас...http://resetters.com/bKapsula-dempphernajab-sbore-b18b-p-548.html
или такие-http://resetters.com/bKapsula-dempphernajab-sbore-b23b-p-545.html
Почему два типа?...ПРОСТО НЕ ПОНЯЛ КАКОЙ ПРИНТЕР...ИЗ "СТАРЫХ" ИЛИ ИЗ "НОВЫХ"...
Капс включил...случайно...

Если герметичны, то будут.
побольше объем капсулы удобнее.

Искатель чем удобнее больший обьём капсулы? И ваще какое влияние оказывает обьём капсулы на печать например, или на стабильность, или на положение доноров?

1. Больший объем чернил.
Часто кол-во чернил в капсуле уменьшается (причины сего дискутируются). Соот-но, больше времени между дозаправкой капсулы.
2. Больший объем воздуха.
При низко расположенных донорах (до определенной степени) больший объем воздуха+больший объем чернил позволяет печатать.
Также при нарушении проходимости отверстия ВО (для мариоттов).
ИМХО.

Однако, всех этих ситуаций лучше избегать вообще, как не штатных.

ЮХа как-то печатал вообще без капсул. Шлейфом прямо на штуцера.
Но отказался от такого способа.

Я отказался от прямого соединения шлейфа с чернилозаборными иглами по простой причине: хотел установить перед ними (иглами) фильтр. Поясню: в моей деревне три года назад не было НИ-ЧЕ-ГО кроме чернил "эр-дэ-эм" и "скайхорз", которые делали каку в виде осадка.
Сегодня есть куча предложений, как по системам так и по чернилам.
осталось выбрать.
Выбрал картриджную ххх с чернилами ууу

ЮХа почему картриджную?Вроди все решили тут что капсулы рулят...
Воощем я решил оставть 5 цветов картриджами(вынул клапана с пружинками) ,а чёрный капсулой из 2х кубового шприца.
