фунтик (23rd January 2009 - 03:06 AM) писал:

Так, уже гибридные варианты пошли... ;)

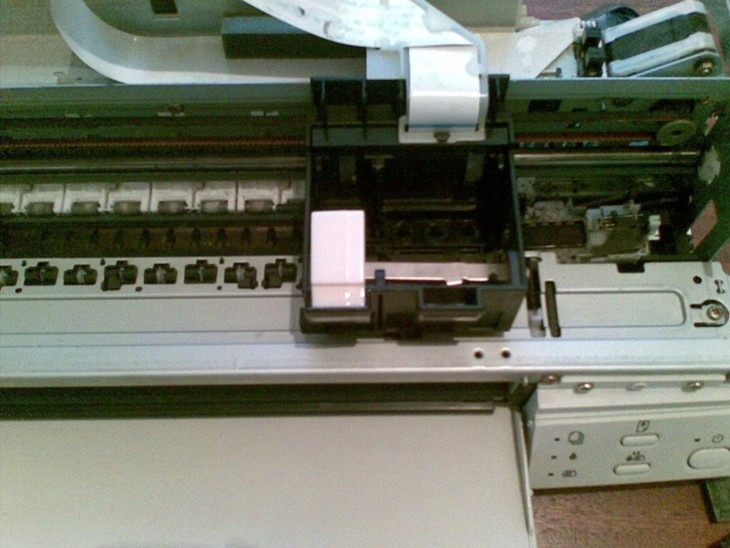

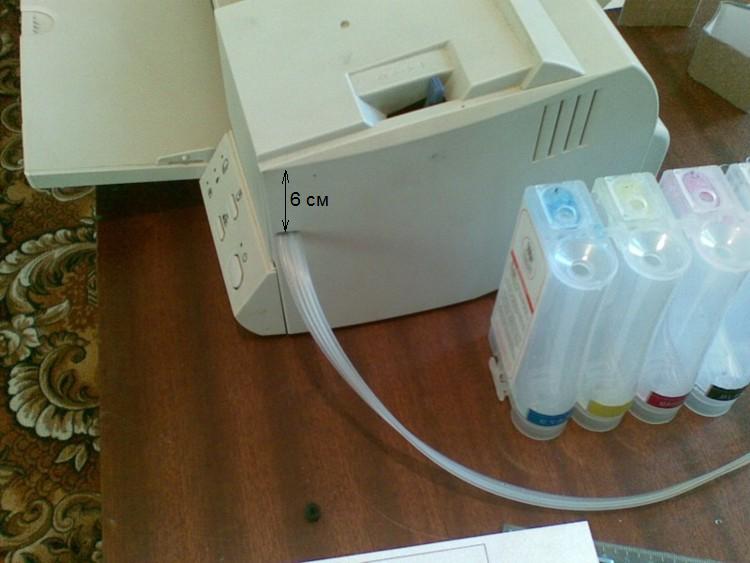

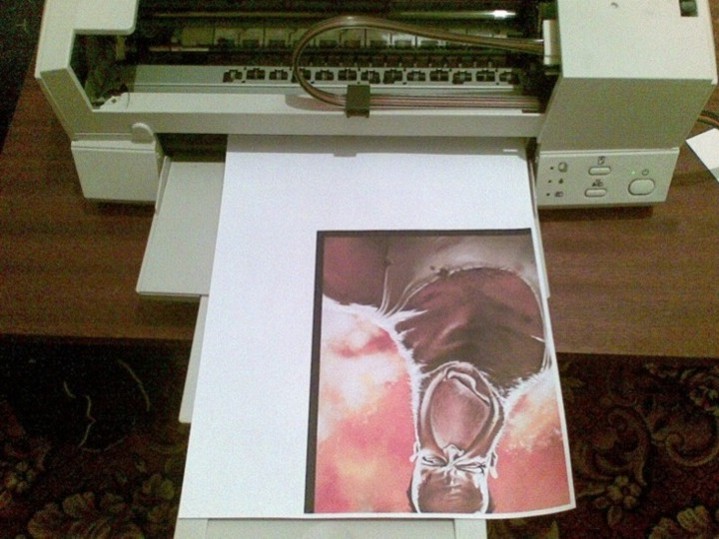

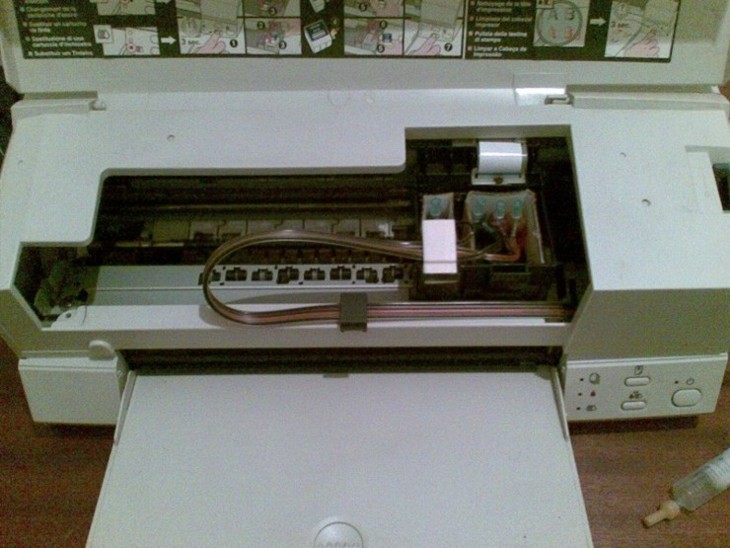

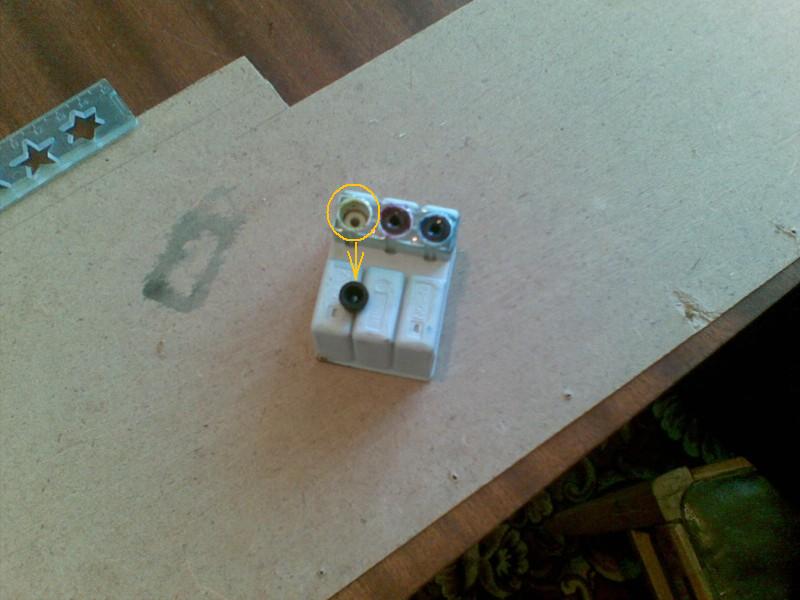

А вот что я сделал со своим принтером Епсон 4600... Старая модель...

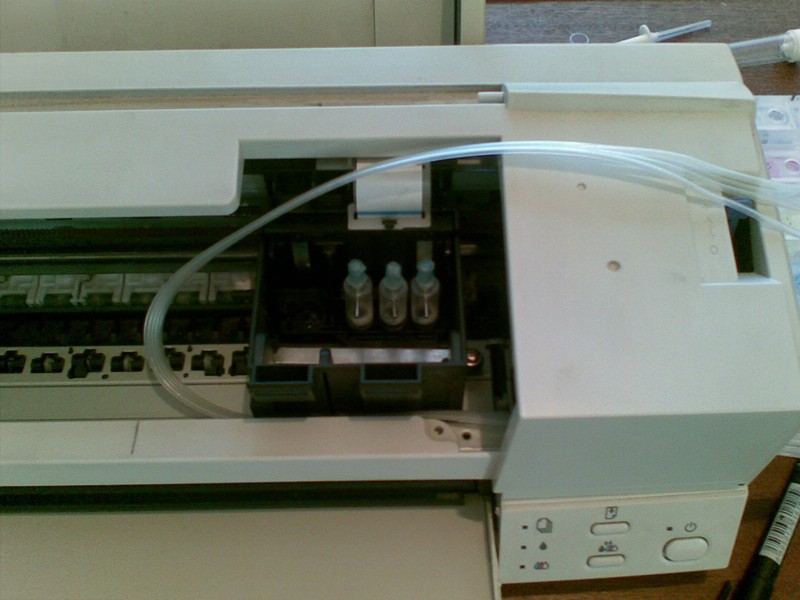

Почитал форум и решил попробывать сделать... Он валялся около 2-х лет... Достал, вытер от пыли, снял ПГ и промыл... Сделал капсулы, уложил шлейф и т.д., всё это поставил и работает...

Правда фотки так сибе... Ну какие есть...

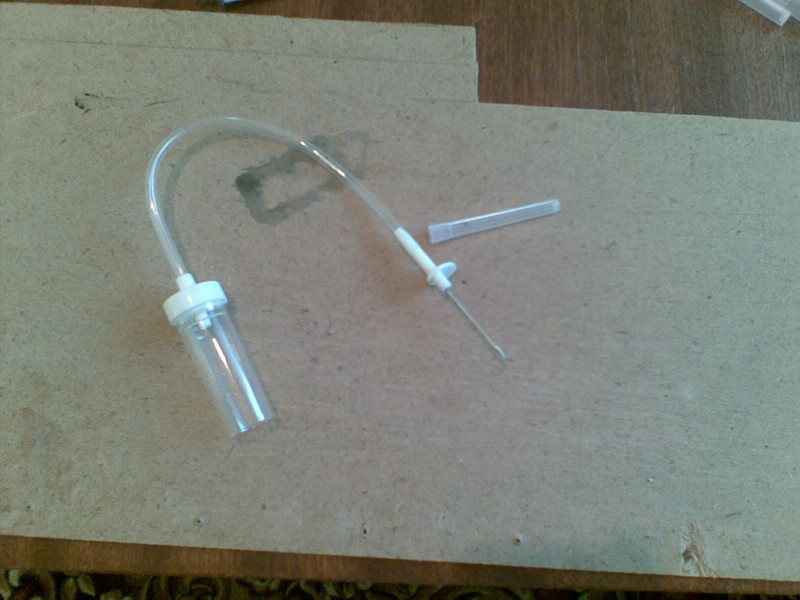

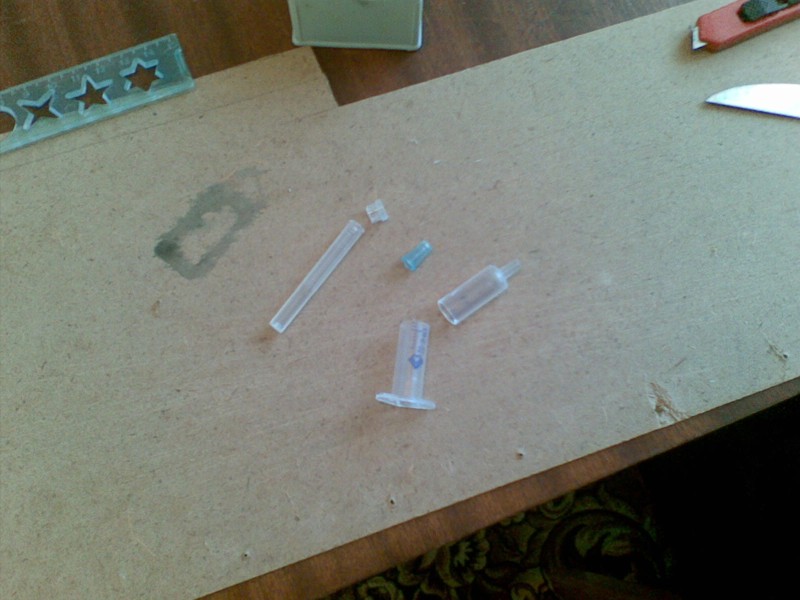

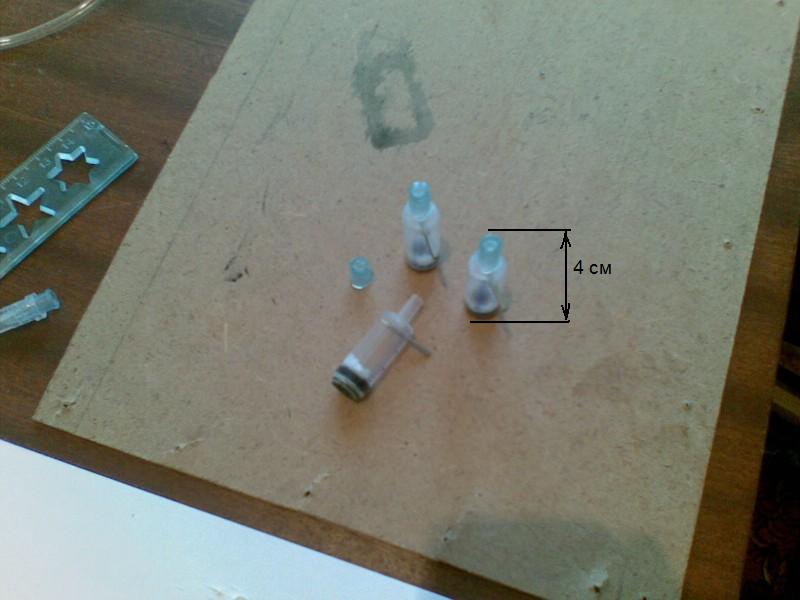

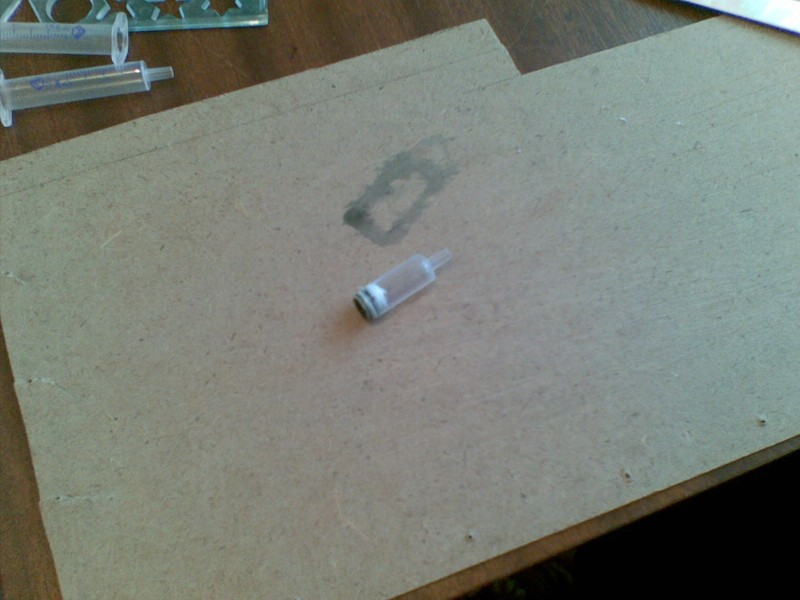

Моё творение.

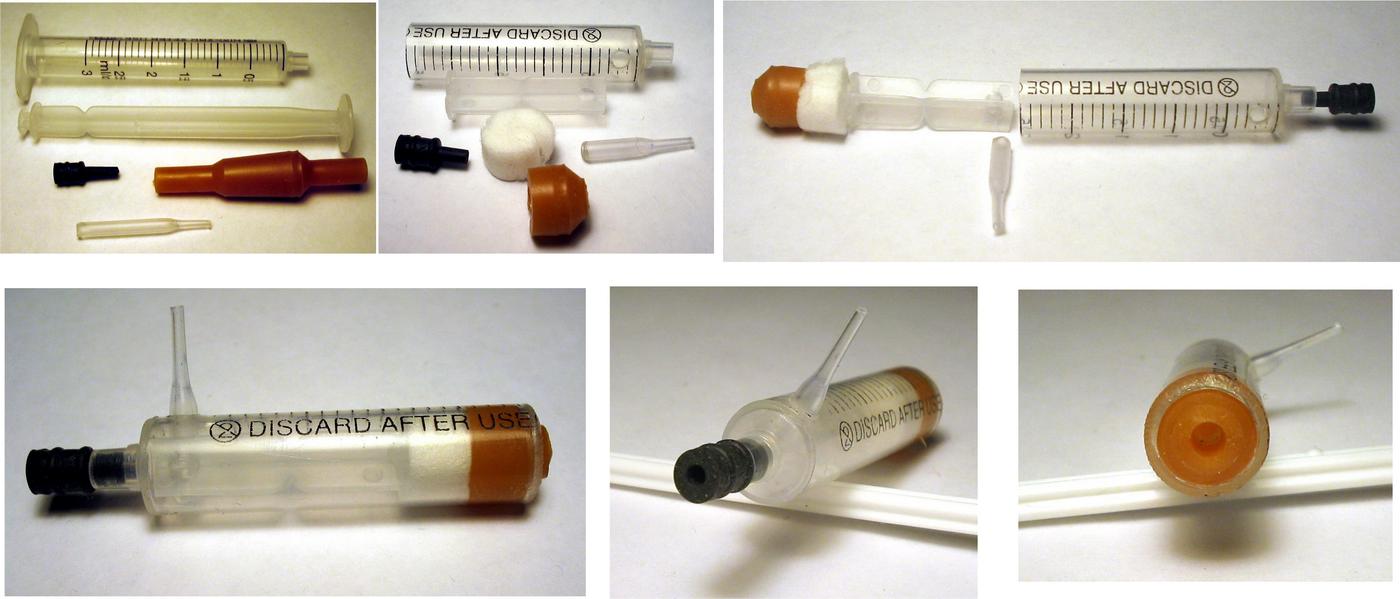

Материалы:

1.Шприц 3куб (импорт) - используется корпус шприца и толкатель поршня.
2.Шприц инсулиновый - 1шт - используется резиновый наконечник (поршень).
3.Одноразовая система внутривенного вливания - используется резинка (рядом с иглой).
4.Стержень от шариковой ручки (у меня 3мм).
5.Один сигаретный фильтр.

Изготовление:

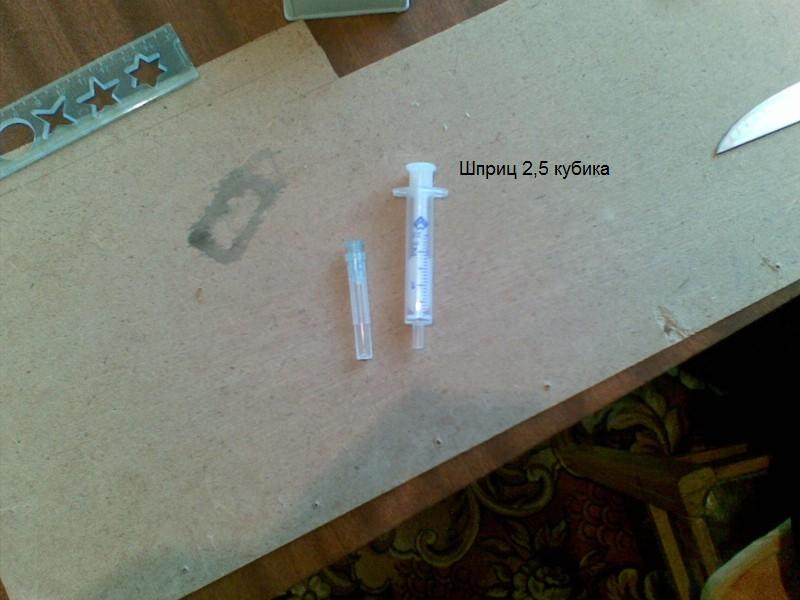

1.Укорачиваем корпус 3куб шприца на уровне 2,5куб.
2.Укорачиваем штуцер к игле на половину.
3.Укорачиваем тонкую часть резинового поршня инсулинового шприца на половину.

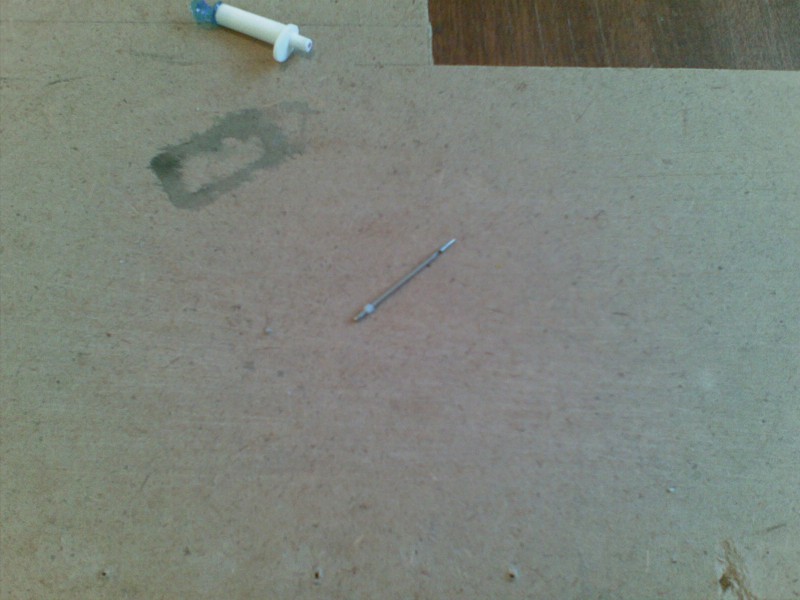

4.Стержень подогреваем и вытягиваем, (использовал термо-воздушную паяльную станцию - собственно её фен.) укорачиваем тонкую часть (под шлейф) до 6-7мм толстую укорачиваем до 11мм, делаем клиновидный надрез с толстого торца, чтобы чернила свободно поступали в капсулу - эта часть будет втыкаться во внутреннюю часть шприца, проходя наружную часть шприца и далее в отверстие в толкателе поршня (для придания жесткости) до внутренней стенки противоположной стенки шприца.
5.Сигаретный фильтр режем пополам (канцелярским ножом, или бритвой) далее каждую часть разворачиваем - делаем ее как бы плоской, затем соединяем обе части совместив бока друг с другом по середине, и закручиваем друг на друга, получается фильтр толще в двое - прекрасно плотно входит в корпус шприца.
6.Укорачивает толкатель поршня от 3куб шприца отмерив от конца где был надет резиновый поршень 25мм, сосок на который был надет поршень отрезаем заподлицо, на площадке о которую оперался поршень делаем с четырех сторон уголковые 1,5мм надрезы - для свободного течения чернил.
7.В корпусе 3куб шприца со стороны штуцера (где игла шприца) сверлим отверстие на 0,1-0,15мм меньше диаметра стержня из которого изготовлен фитинг, удаляем заусенцы, далее вставляем во внутрь укороченный толкатель поршня противоположным от поршня концом, совмещаем его внутреннюю грань с отверстием и в нем также сверлим отверстие удаляем заусенцы с него и продуваем всю конструкцию воздухом.
8.Укорачиваем резиновую часть от системы вливания, сперва отсекаем тонкую часть у начала конуса толстой части, затем острой бритвой режем толстую часть на расстоянии 9мм от края конической части.

Сборка:

1.Вставляем в корпус толкатель поршня сверленым концом во внутрь, совмещаем с отверстием на корпусе шприца, вставляем фитинг оставляя 1,5-2мм толстого конца фитинга с наружи. Термо-клеем проклеиваем вокруг места выхода фитинга из корпуса шприца (тефлона много лить не надо). Для плавления тефлона клеевого карандаша применял электропаяльник от той же паяльной станции с 2мм жалом, получается очень аккуратно (при наличии опыта паяния) собственно говоря воздух и так не сифонил, так как фитинг входил в натяг.
2.Вставляем фильтр, который упрется в торец толкателя поршня.
3.Вставляем обрезанную резинку от системы вливания, коническим концом наружу, плоским во внутрь, так чтобы внутренние края шприца на 2мм оголились, но конус резинки все еще торчал с наружи, далее можно аккуратно обмазать термоклеем оголенные внутренние края шприца немного залезть на резинку (2мм), я обмазывать не стал, поступил следующим образом, термо феном подогрел корпус шприца, и пока он был разогрет заузил края шприца во внутрь стремясь соприкоснуть с резинкой, получившийся зауженный бортик не дает позволяет выдернуться резинке из корпуса капсулы при снятии ее с чернилозаборного штуцера печатающей головки.

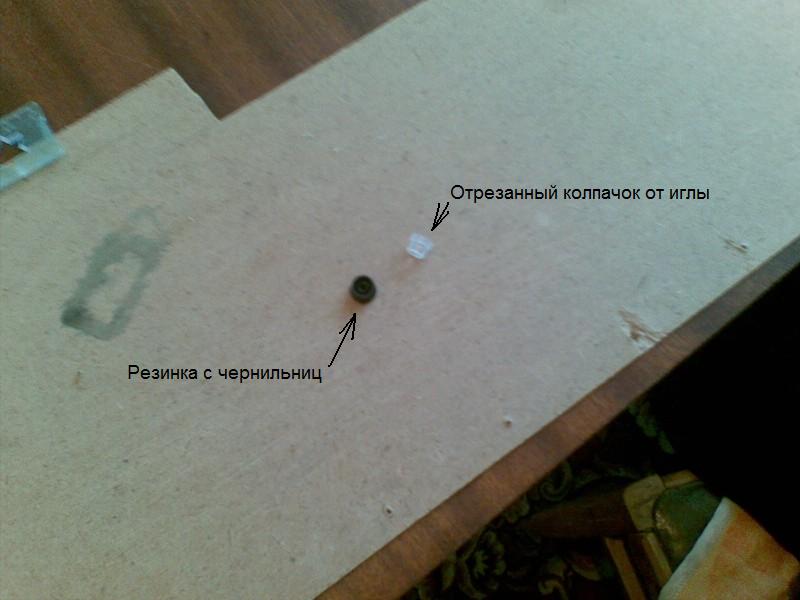

4.Затыкаем обрезанной частью инсулинового шприца заправочное отверстие штуцера капсулы, если не нравиться можно натянуть его обратной стороной на заправочный штуцер. Или колпачком от обломанной иглы, незабыв заделать отверстие.

Внутренний объем получившейся капсулы 1,5-1,8 кубика.
Общая длинна 55мм
Цена вопроса - 10руб.


Вроде все!

Выглядит ничего... Как практика?
Герметичность пробки?
Насколько свободно чернила идут через фильтр?
Как предполагается фильтр менять?

kiborgGSM
Отличная реализация
Но, позвольте один совет. Из личного опыта: фильтр в капсуле - излишество.
Сделайте где-нибуть возле донора или в самом доноре. Там, где его легко можно будет заменить.
Ведь капсулы с пробкой, подразумевается, что их не придется снимать весь срок службы принтера.
А ради фильтра.... Смысл?

Искатель (14th February 2009 - 01:06 PM) писал:

Герметичность на высоте! До того как реализовать конструкцию, проверял герметичность следующим образом, взял 3куб. шприц (с резиновым поршнем) заткнул пробкой от инсулинового шприца и попытался выдавить ее родным поршнем, давил очень сильно - безрезультатно, стоит намертво! при отпускании поршень возвращается к самому началу.

Есть нюансы:
1. Пробку достаточно легко вытащить, поэтому ДЕРЕЖИРОВАТЬ перед капсулами не стоит пробка может вылететь, если задеть в скользь 3-5 раз, ну это в общем для не внимательных. Пробку можно реализовать и другими способами. Мне по душе, вариант из наконечника иглы. Если не нравиться, длинна, то можно часть наконечника обрезать, со стороны иглы до длинны 9-10мм, отверстие заплавить твердым тефлоновым карандашом. Получиться компактная пробка, которую случайно не сбить, но есть небольшая проблема - пробку нужно надевать с должным усилием, чтобы воздух не сифонил. Уже опробовал - нормально.
2.Вставить на сухую пробку проблематично, приходиться ее немного смочить водой - но это мелочи.

Искатель (14th February 2009 - 01:06 PM) писал:

Без проблем! Также проверял вариант фильтра изготовленного из четырех фильтров помещенных в 5куб шприц - текут достаточно свободно, в том числе самотеком. Здесь используется всего один фильтр так, что все нормалек.

Искатель (14th February 2009 - 01:06 PM) писал:

В общем заменить конечно можно, но достаточно сложно, поскольку перед сальником края капсулы оплавлены и завальцованы (заужены) для уменьшения выходного отверстия капсулы, чтобы сальник не выскакивал из капсулы при снятии с чернило-заборных штуцеров п.головки. Тут надо поэкспериментировать со степенью завальцовки краев, если конечно нужно вообще менять энтот фильтр - по мне так проще сделать новую капсулу - 10 мин не спешной работы на 1 капсулу, либо вообще не ставить фильтр в капсулу! Лично я ЗА фильтр непосредственно у чернило-заборных штуцеров, по понятным причинам.

Episode (14th February 2009 - 02:42 PM) писал:

Согласен с вашими доводами! Рассматривал вариант фильтра в отдельной капсуле неподалеку от донора, честно говоря, не захотелось вешать гирлянду из фильтров. Но как вариант, конечно, имею в виду. Конечно, если не нравиться гирлянда из фильтров, можно приобрести доноры с встроенными фильтрами! но этот вариант для меня экономически не выгоден, так как СНПЧ уже приобретен! К статьи чернила можно фильтровать в момент заливки в доноры. Ну и конечно вариант использования чернил, которые дают осадок вообще не рассматривается, все это конечно для подстраховки на случай - попадания на не качественные чернила.

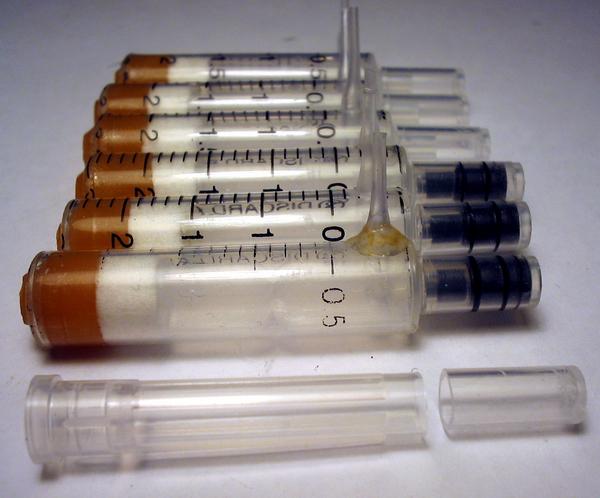

Доделал оставшиеся 5 капсул, на герметичность проверил все ОК! осталось попробовать, с этим пока проблемы т.к. использую картриджную СНПЧ, и надо будет сделать планку под чипы - как соберусь то все опробую, в общем, я уверен на 100% все должно (но не обязано) работать нормально.

Остался открытым один вопрос! не окажутся ли закрытыми чернило-заборные отверстия на штуцере П.Г. при длине резинового сальника 8-9мм, в противном случае придется его делать короче 5-6мм.

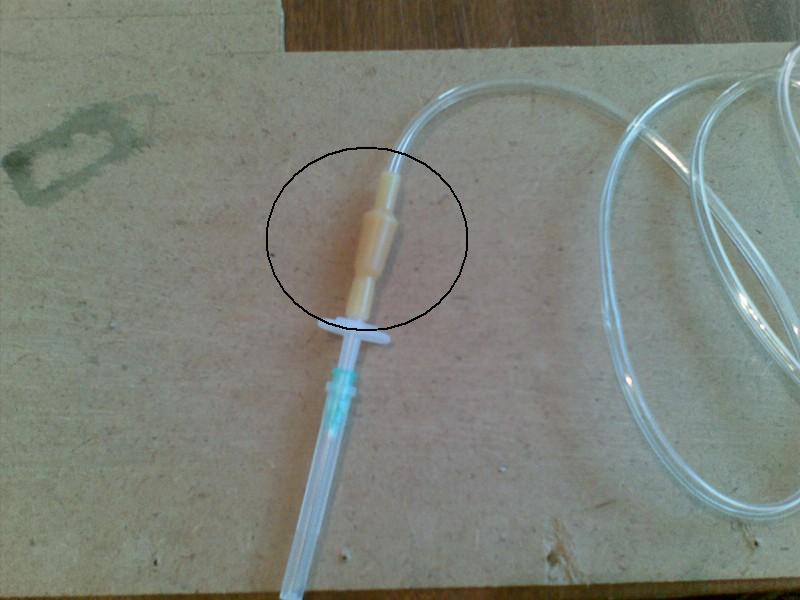

Есть еще один дельный совет тем кто делает фитинги самостоятельно, чтобы обеспечить 100% герметичность соединения с шлейфом, а также 100% гарантию на то, что шлейф не сползет с фитинга, предлагаю немного оплавить конец фитинга который идет к шлейфу, получается аккуратное утолщение которое обеспечит герметичность и невозможность без должного усилия снять шлейф. Оплавлять лучше термофеном т.к. можно задать любую нужную температуру, в противном случае придется тренироваться с зажигалкой, паяльником и пр. нагревательными приспособлениями, но оно того стоит.

И еще, для изготовления фитингов использовал стержни диаметром 3мм. Отверстие в корпусе капсулы и во внутренней опорной стойке сверлил сначала сверлом 2.5мм затем 2.9мм (сверла должны быть новыми или свежее заточенными). После удаления заусенцев с отверстий, брал стержень, из которого изготавливал фитинги и прогонял им отверстия во внутренней стойке (предварительно вытащив стойку из капсулы) и наружной стенки капсулы тем самым притирая отверстия для большей герметичности соединения. Для того чтобы воткнуть фитинги в корпус капсулы и особенно во внутреннюю стойку не повредив их, поступал следующим образом. Сначала пальцами вставлял, насколько возможно, дальше брал тот же стержень, которым притирал отверстия, и им проталкивал фитинги вовнутрь капсулы т.к. узкая часть фитинга входит во внутреннее отверстие стержня, а стенки стержня опираются на коническую часть фитингов, получается довольно аккуратно и без повреждения фитингов.



Вот и все, пожалуй.

Вот так можно защитить резиновую пробку от случайного сбивания.

Ребята! Очень приятно видеть грамотные снимки!
По сути самостоятельного изготовления: не парьтесь! Сегодня, это вам не десять лет назад!
В продаже есть вполне нормальные устройства. Это совет, типа.

ЮХа (14th February 2009 - 08:09 PM) писал:

Эт точно! Только у нас в Новосибирске капсулы пока не продаются, а заказывать 6 капсул за 120 руб + 20$ доставка - нет смысла.

Иногда творческий процесс также интересен как и результат.

kiborgGSM как , а точнее чем герметизировал, фитинг под шлейф, с пластиком шприца? там самая проблема, в соединении, капсула пластичная, чуть тронул, клей нарушился, и всё!
в целом всё хорошо и логично выглядит, но слишком много сопрягаемых деталей, поэтому не считаю капсулу надёжной, ты уж извини за прямоту! избавься от фильтра, и зачем там пробка? капсулы дозаправлять? ну это только при отключении помпы прийдётся делать, а так в капсулах, всегда, количество чернил остаётся на минимально-достаточном уровне!

поскольку, пока что причина снижения уровня чернил в капсулах достоверно НЕ определена, насчет помпы - это болтовня.
хотя и допустимо, как гипотеза.

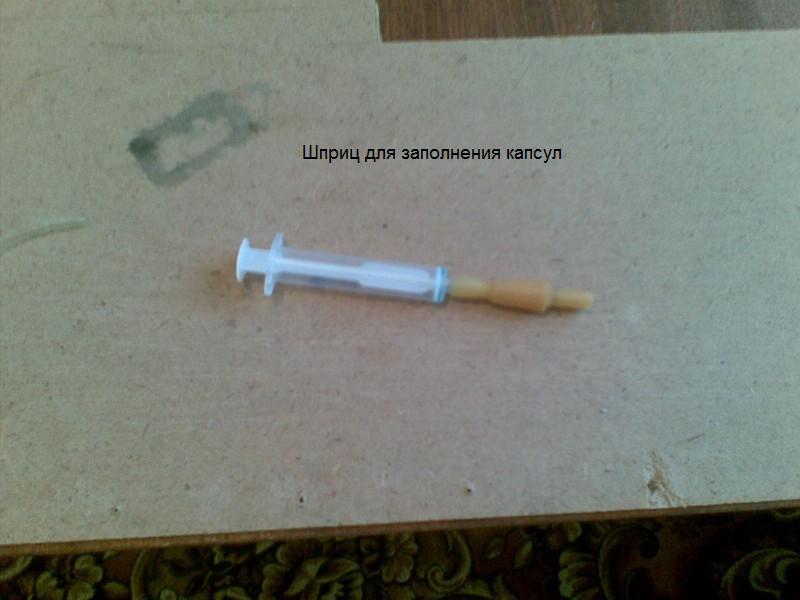

кроме дозаправки, пробка сильно облегчает и первоначальную заправку.

Нахрен фильтры! Лейте прямо!
.............
А почему в оригинальных картриджах на десять миллилитров сабж присутствует?
А, понял! Эпсоновские инженеры - дебилы!

romanM (14th February 2009 - 10:42 PM) писал:

Все очень просто!
Так как клеевым пистолетом никогда не пользовался - нет необходимости, да и более тонкую работу он не позволяет делать, поэтому для плавления клеевых карандашей использую исключительно паяльник (жала разного диаметра имеются). Ну вот, после того как обмазал расплавом клеевого карандаша вокруг места соединения фитинга с корпусом шприца, далее делаю следующее делаю небольшие (точечные) расплавы корпуса шприца (ну не до сквозных отверстий конечно) в результате происходит надежное сваривание расплава клея с неглубокими расплавами корпуса. Так как зрение уже не то, поэтому работаю под бинокулярным микроскопом, под которым все прекрасно видно. В общем, мне это не составляет никакого труда поскольку с паяльником я на ты с 10 летнего возраста (данный момент занимаюсь ремонтом сотовых телефонов - а это мелочь ещё та). В общем, советую, поступать также попробуйте это несложно и очень надежно. Да кстати клеевые карандаши ведь разные, в случае с фитингом использую мягкий клеевой карандаш. Для приваривания корпусов использую более твердые или комбинирую. Кстати до проклейки фитингов проверял на предмет сифона воздуха - все глухо как в танке, т.к. фитинг вставлен в натяг, в принципе можно и не клеить.

romanM (14th February 2009 - 10:42 PM) писал:

Роман, поверь, там ничего лишнего нет! Я просто попытался реализовать то, что обсуждается в ЭТОЙ ветке. Правда, добавил фильтр. Чтобы фитинг не болтался он дополнительно входит в стойку внутри шприца, держится очень прочно выдернуть пальцами невозможно (еще до приклейки), только плоскогубцами, или утконосами. Фильтр можно выбросить внутреннюю стойку удлинить на толщину фильтра в площадке со стороны, о которую в нее упирается сальник просверлить отверстие 4мм. Фитинг можно вклеить в верхний штуцер т.е. отказаться от такого способа заправки капсулы, но внутренний каркас все равно необходим для опоры о него сальника, такой вариант еще проще сверлить ничего не надо.

Ну и так далее, а вообще все это конструктор, пусть каждый делает, как считает лучше.

romanM (14th February 2009 - 10:42 PM) писал:

Про это не знал, учту.

Блин!
Вас плющит от цитат? Невозможно в словесном хламе, помноженном на вставки, уловить мысль.
.............
Учтите, что применение "клеевого пистолета" (китайских соплей и проч. "карандашей"), не может быть оправдано в цели обеспечения долговременной работы СНПЧ. Смакетировать можно.
Что будет далее - никто не предскажет

kiborgGSM (14th February 2009 - 09:12 PM) писал:

А "про это" никто не знал. И "это" является лишь предположением Романа, и никем не доказано.
Уровень снижается равно как с отключеной помпой, так и с включеной.

ЮХа (15th February 2009 - 01:28 AM) писал:

Клеевой карандаш применил для самоуспокоения, т.к. и так держит нормально. А вообще к ним отношусь положительно, очень выручают в некоторых случаях.

Да, в "некоторых случаях" клеевые пистолеты приемлимы.
Напомню. Мой знакомый художник вернулся из Китая, где проводил пленер. Его слова: "Я думал, что китайцы для себя делают все хорошо. Но нажал на клавишу выключателя в гостинице, а она отвалилась"

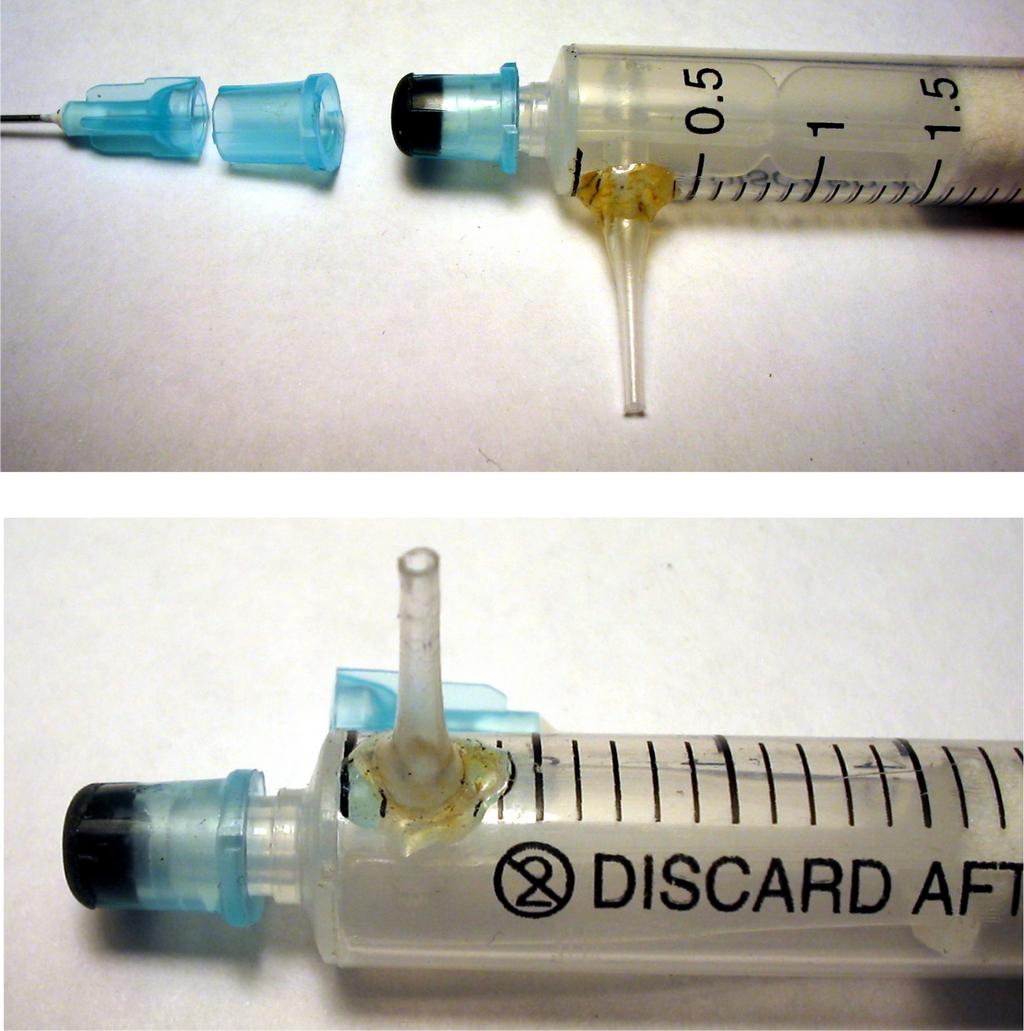

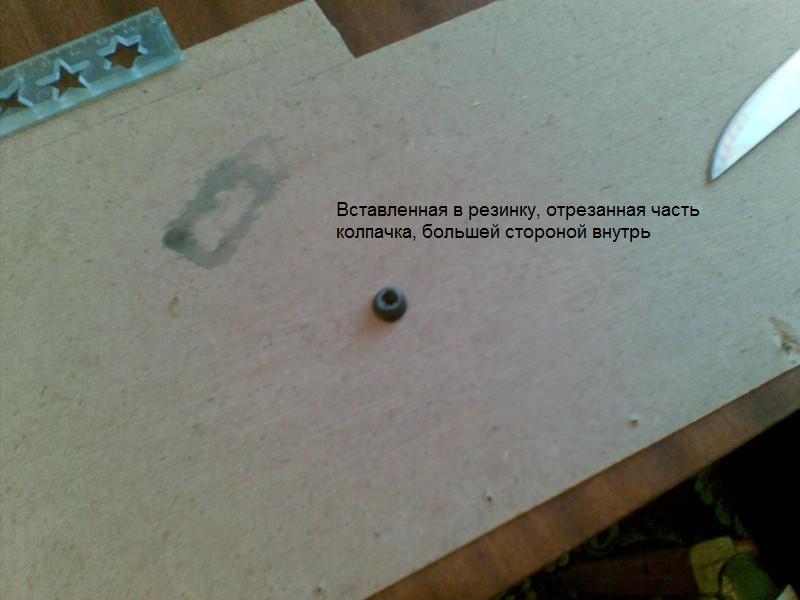

Ещё вариант колпачка закрывающего отверстие заправки капсулы.

1.Обрезаем держатель иглы до 7,5м
2.Вставляем сверло диаметром 4,1мм.
3.Заплавляем клеевым карандашом - делаем крышку для колпачка (применил твердый карандаш черного цвета).

Результат - герметично, прочно, достаточно надежно.

Народ!
Подскажите диаметр чернилозаборных штуцеров R270,R290.
