Евгений26 (9th June 2008 - 11:53 AM) писал:

Примерно, при прохождении 200-250 мл. чернил Ink-Mate через капсулу, она заполняется воздухом от 10-15% (начальное кол-во воздуха в капсуле) до 65-70% воздуха в капсуле.

Выставляю на суд общественности свой вариант капсулы с усовершенствованным верхним фитингом. Фитинг изготовлен из фильтра капельницы фирмы SFM стоимостью 9 руб. + шприц. Под рукой 2,5-х кубового не было, для примера использовал 3-х кубовый. Мое предложение касается только верхней части капсулы,вариантов исполнения нижней втулки здесь более чем достаточно.

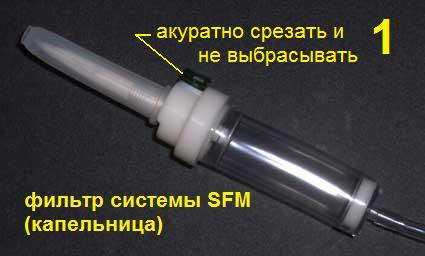

1 - фильтр в сборе;

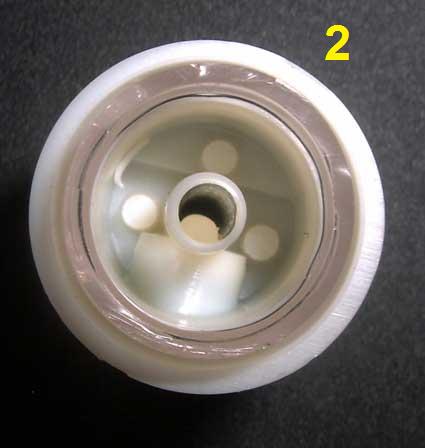

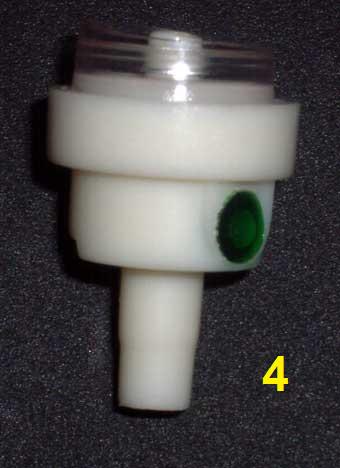

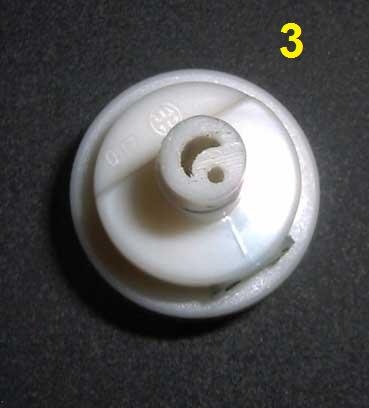

2,3,4 - изображение с разных сторон используемой части фильтра;

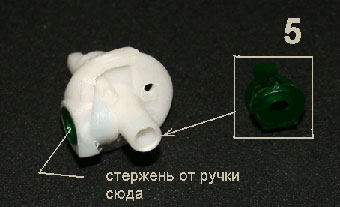

5 - то, что должно получиться после "отсечения" ненужного;

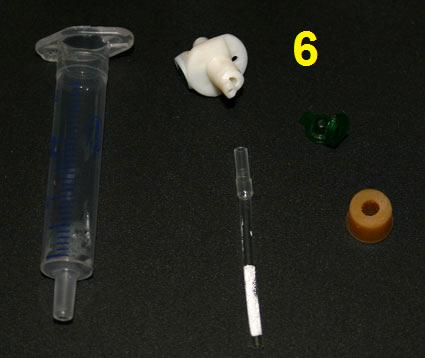

6- составные части капсулы(кусочек шлейфа надет на стержень от шариковой ручки, который с помощью супермомента закрепляется в отверстии, у казанном на рис.5);

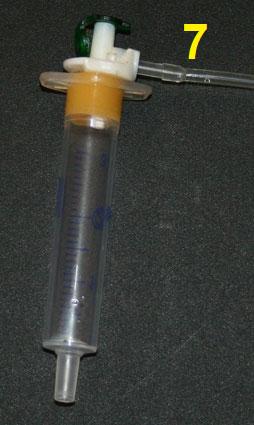

7 - капсула в сборе;



Остается добавить что капсула изготовлена менее чем за час,с учетом фотографирования процесса, герметичность проверена по методу romanM, резиновая втулка изготовлена из запчасти от этой же системы

major.39, примерно через неделю резиноподобный (жёлтый) фитинг побелеет. Потом задубеет и растрескается.
Пробовал неск. раз.
Мой совет: купите уплотнители(фитинги) у ресеттерсов, если хотите сделать капсулы собственной конструкции. Чем проще конструкция (типа, чем меньше деталей), тем надёжнее.
Если сумеете встроить фильтр сменный в капсулу - потомки вам поставят памятник!

ЮХа (9th June 2008 - 06:07 PM) писал:

Да у меня стоят капсулы аля ресеттер, может эта конструкция поможет тем, у кого нет возможности приобрести заводские капсулы.

ЮХа (9th June 2008 - 06:07 PM) писал:

Я же говорю это был экспромт на тему:"Усовершенствованные фитинги".Согласитесь при желании не проблемма подобрать подходящий материал.

ЮХа (9th June 2008 - 06:07 PM) писал:

Вижу одно слабое место, с точки зрения критики, это стержень от ручки, который сажается на клей. ИМХО если тщательно подобрать диаметр стержня(чтобы он туго входил в отверстие) ему ничего не угрожает. А деталей не больше чем у ресеттера.

romanM (8th June 2008 - 08:51 PM) писал:

оказалось трудновато найти, может ещё найду где... но есть ли какая аильтрнатива?

major.39 (9th June 2008 - 07:24 PM) писал:

За три года всяческих экспериментов с самопальными капсулами я пришел к картриджной системе для R270. Тут, чисто, проверить экземпляр от RDM.
Хотя, самопальная капсульная ( на R220) работает нормально. Если бы не некоторое кривоструение некоторых дюз...

ЮХа Честно говоря, если бы была возможность приобрести планку и шлейф отдельно, не прибегая к услугам почты, остальное сделал бы сам. Не потому что вышло бы дешевле, просто не вижу смысла покупать то, что потом прходится доводить до ума, если можно сделать самому.

Планку для чипов можно сделать очень просто: отрезаем (на коленках) соответствующие детали от любых (совместимых с моделью принтера) картриджей . Выковыриваем чипы. Ставим самообнуляющиеся. Отрезанные куски приклеиваем на любой пластик двухстороним скотчем, соблюдая шаг.
Со шлейфом сложнее. Так же сложно и с хорошими фитингами. Но на форуме есть много примеров изготовления на коленках и шлейфа и фитингов.
Есть вариант купить картриджную СНПЧ незаправленную. Взять с неё чипы, отрезать от картриджей соответствующие детали крепления чипов, шлейф использовать. Далее городить капсулы...
Цена ок. 700 руб. Бонусом доноры. :)
А может просто заправит эту СНПЧ хоошими чернилами и не париться с капсулами?

ЮХа
Значит мой вариант капсулы обречен на смерть?
Ведь силиконовый уплотнитель по твоему рассохнется?

Жаль, ведь работает нормально....

ЮХа (9th June 2008 - 09:20 PM) писал:

насколько я знаю, на 270-290 чипы не отрежешь....

ЮХа (9th June 2008 - 08:20 PM) писал:

Эту тему обсуждали с Евгений26 утром, он сегодня всетаки перешел на капсулы, отодрав планку от картриджей. И у меня была такая идея еще когда задумывался над покупкой СНПЧ. Но пугала перспектива мучений с совпадением контактов и чипов. Плюс подстегивали катастрофически быстро заканчивающиеся ориг.картриджи, наткнувшись в нете на предложения капсульной СНПЧ в городе где живет хороший друг и была возможность передать поездом, купил с помощью друга в Ростове. Если всетаки куплю шестицветник СНПЧ пределаю из китайской, тем более что сейчас появились с принудительным сбросом.

ЮХа (9th June 2008 - 08:20 PM) писал:

Не... капсулы гуд, особливо диагностика и обслуга.

Евгений26 (9th June 2008 - 08:30 PM) писал:

Не отчаивайтесь и решайте проблеммы по мере их поступления, может с тех пор, когда ЮХа делал капсулы, свойства этой резинки улучшились, по крайней мере до августа дотянет. А там купите либо капсулы целиком, либо нижние втулки. Вариант самодельной СНПЧ имеет право на жизнь для простых пользователей, у которых не "горят" заказы и которые печатают в основном для себя, а те кто "отбивает" принтеры вместе с СНПЧ за несколько дней не будут париться с кустарщиной,ИМХО.

не хочу быть излишне назойливым хвастуном но мои капсулы изготовлены в кол. более 600 и проверены соотв опытом, на схеме даны все материалы и фирмы-производители, ....для всех старался рисовал...., попробуйте сделать как нарисовано и убедитесь в простоте и долговечности данных капсул! всем удачи!
Евгений26 молодец красиво сделано! но резинки-уплотнители при использовании стержня от ручки не обязательны..

major.39 (9th June 2008 - 09:35 PM) писал:

Только я ее не отдирал.
Я ее докупил. У меня МФУ 2006 года, поэтому стояла картриджная СНПЧ на полноразмерных картриджах, а о проблеме со сменой прошивки тогда не могли предположить!
Также боялся клеить чипы с картриджей по одиночке.

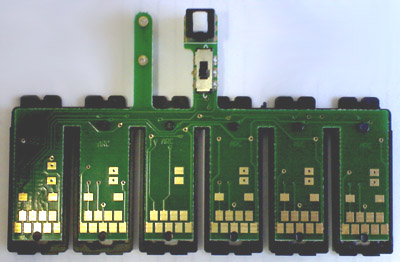

А тут прям подарок судьбы, практически готовый:

Евгений26 Я так понял последние китайские так называемые "комбо" девайсы выполнены так же. А насчет резинок отпишитесь если рассохнутся(не дай бог конечно), можно в личку.

major.39
Дык об этом ЮХа может сказать.
Надеюсь, он разъяснит толлком...

Евгений26 У нас по крайней мере все чаще предлагают картриджные системы с возможностью подключения ориг.картр-жа(страхуются от частой смены прошивок), а там как раз подобные Вашей планки используются.

По поводу резинок от капельниц. У меня капельница некоторое время простояла заполненая водой, с растворенной в ней обычной столовой содой.
Дык эта резинка превратилась в труху, прям буквально рассыпалась когда я за нее взялся.

Капельница стоит около пяти российских рублей. Очень дешёвая ОДНОРАЗОВАЯ штучка. Не стоит надеяться на долговечность жёлтой резинки. Даже в простой воде она белеет и разбухает.
Пройденый этап!

Ну значит я промываю картриджи и заправляю их.
Тем более, что с этими капсулами странный глюк - полошение только на светло-розовых патчах при распечатки мишеней. Ни уровень, ни прочистка не помогают. Тест дюз идеален.

Если бока только с лайтовыми цветами - однозначно проблемы с чернилами. То ли неблагоприятные для них условия (перепады температур, давления и т.д. - воздух может то растворяться больше в чернилах то наоборот выделяться и закрывать дюзы).
У разных чернил- разные характеристики.
Разные чернила в разных условиях по разному работают.
Не всегда можно говорить что чернила плохие. Просто для данных условий они не могут обеспечить стабильной печати. Может стоит попробовать другие.
