GRIZZLY (5th June 2008 - 11:25 AM) писал:

А смысл?
Лучше самому сделать капсулы и вместо доноров использовать банки обыкновенные, а на сэкономленные деньги купить ЧИП и ШЛЕЙФ.
Планку для чипов сделать элементарно, используя оригинальное крепление чипа снятое с оригинального картриджа.
Намучаетесь вы с заморозкой и уровнями оригинальных чипов. Это сведет на нет все усилия по изготовлению СНПЧ.
В конечном итоге, все равно купите авточип.
Поверьте. Это уже пройденный этап.

Согласен.

GRIZZLY
1. Шприц одноразовый, 2,5 мл, с резиновым поршнем.
2. Аппарат для переливания крови (капельница).
3. Ватные палочки.
4. Клей СуперМомент.
5. Острый скальпель.
6. Возможно, как у меня, сантехническое колечко, обжимающее место посадки на чернильную иглу.
7. Да, еще из коробок из под CD, надо будет гнуть клипсы для шлейфов.
8. Скотч двухсторонний.
9. Шлейф.
10. Доноры.
11. Чернила.
12. Перчатки.
Понадобится паяльник 60-80 вт. Для загибы нужных углов ушных палочек - будуший штуцеров.

Практикуй! Напишешь свой вариант.

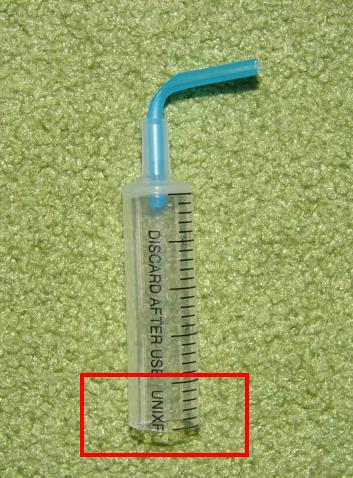

присылаю фото своих капсул (с мобилы), как сделано писал выше, проверено работает хорошо!

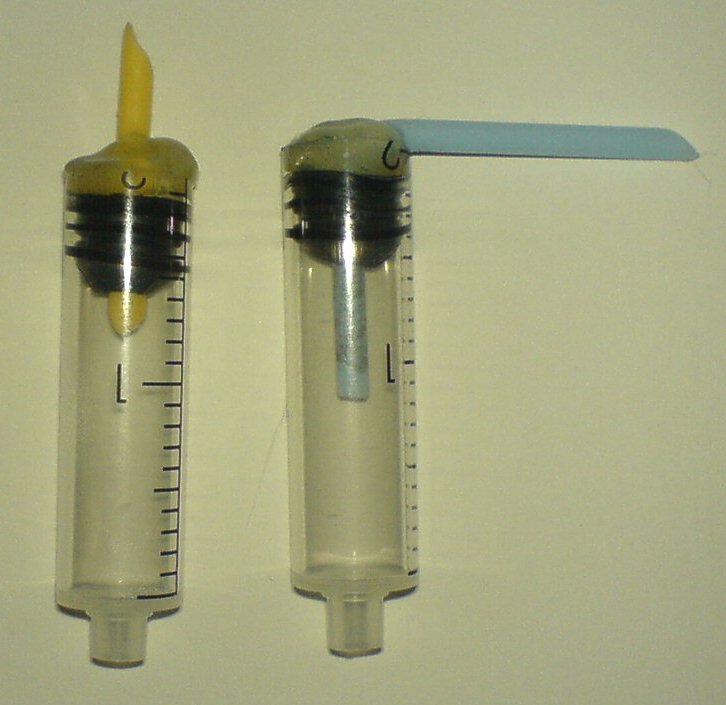

А зачем такой длинный конец внутри капсулы справа на фото?

Евгений26 (6th June 2008 - 07:20 AM) писал:

А зачем? Неужели поршень нельзя использовать в качестве уплотнителя?

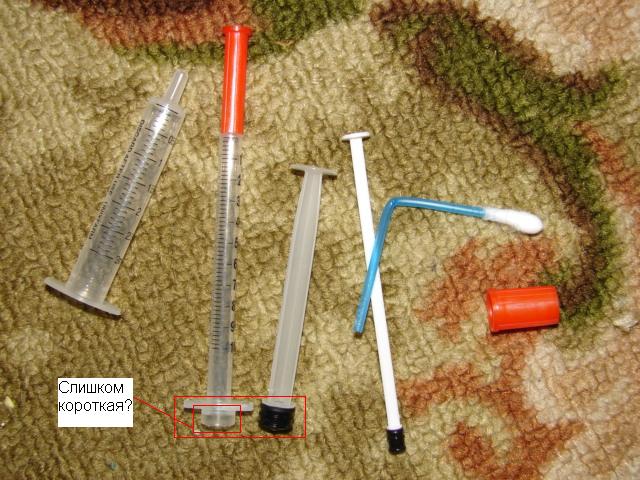

Итак, купил 4 шприца по 1 мл и 4 шт по 3 мл(2.5 небыло), сначала думал сделать капсулу из инсулинового шприца, но потом понял, что неполучится из-за короткого нижнего наконечника инс. шприца. Или я не прав? Ушная палочка прекрасно сгибается он простой зажигалки.
Итак, что делать дальше? Приклеивать поршень снизу, как на 2-й картинке? Кстати реальная толщина уплотнения дюзы принтера поршнем получится на порядок меньше, чем толщина самого поршня из-за углубления в поршне(картинка 3), хватит ли этой толщины?

GRIZZLY (7th June 2008 - 12:21 PM) писал:

Дюза, это дырка в ПГ. ПГ - печатная головка. Так вот дырка, а их много плюёт на бумагу.
Читай фак!
Ты видел мой вариант капсулы? Сделай также!
Да, повеселись от души. Если сможешь приклеить поршень к шрицу. Тебе нобелевскую дадут!!!

Что мешает купить готовую СНПЧ?
Денег жалко? Или Нет?
Купи картриджную. У нас стоит 700 рублей. Практически комплект оригиналов.
Будет счастье!

Итак - осталось сделать нижний уплотнитель в капсуле, что лучше использовать, какие будут советы?

Episode (7th June 2008 - 01:39 AM) писал:

это сосуд мариота в капсуле, и чернильная каппля внутри не плямкается, а соединена напрямую без воздуха, и с ним не смешивается (минимально) при попадании в капсулу, ну в общем так вышло лучше по ходу эксперимента

Понятно. Но сосудом Мариотта это назвать очень сложно. Я бы так не говорил. Это соединенные сосуды: донор и капсула.
В таком случае нужно очень точно балансировать систему. Малейший дисбаланс и - полосы.
Все равно, что шлейф на штуцер.

Episode (7th June 2008 - 02:28 PM) писал:

ты не поверишь- никакой балансировки-обычные банки и трубки! работае без проблем с любым количеством чернил в банках

Episode (7th June 2008 - 02:28 PM) писал:

неееет!, воздух в капсуле 50\50 с чернилами, всё как в обычной капсуле просто чернила не по стенке стекают а трубочка утоплена в чернила, но это не главное, это побочный ни на что не влияющий эфект, главное это то, что капсула абсолютно герметична, т.к. неразборная, и самое главное - цена! а внешний вид- когда принтер работает нормально никто не залазит внутрь каретки икапсулы не созерцает

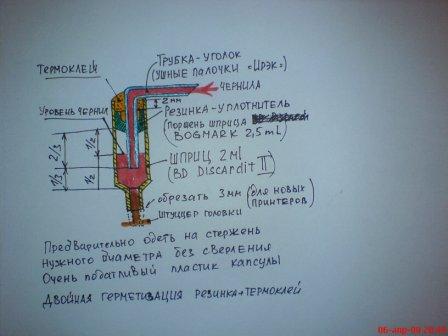

специально с перечнем материалов и фирм производителей для GRIZZLY а фото чуть выше было

GRIZZLY (8th June 2008 - 04:26 PM) писал:

термоклей любой, но чтобы потверже, можно тот что с термопистолетом в комплекте, на радиорынке или в хоз магазинах, ушные палочки гнуть на зажигалке, с турбиной для сигар, или термофеном, в резиновом поршне отверстие заточенным концом толстой иглы под 90 град. из набора по переливанию крови, резиновый поршень обязательно отмыть от консерванта спиртом или ацетоном, перед установкой обязательно капсулу насади на что-нибудь соотв диаметру иглы ПГ, чтобы не повредить саму иглу, капсула на иглу должна туго садится, снимать аккуратно маленькими остроносыми плоскогубцами немного вращая, но не наклоняя

Господа - любители капсул. Принимайте в свои немногочисленные ряды.

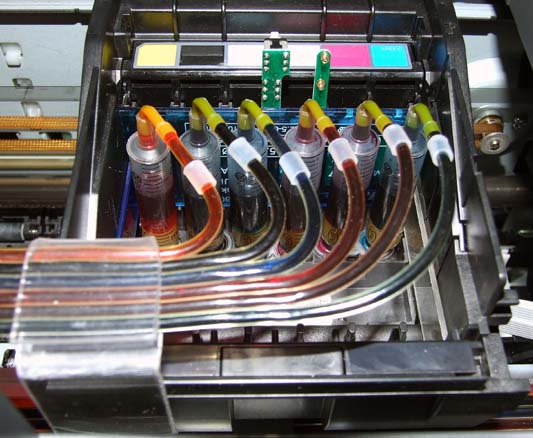

Я таки поставил свои капсулы и планку.
Пробный запуск показал, что капсулы работоспособны. Но есть что переделать - чуть ниже надо обрезать шприцы. Цепляют вверху.
Сразу должен отметить несколько приятных моментов.
1. На заправку ушло минут 20.
2. На установку минут десять.
3. Тест дюз после одной прочистки - 100%.
4. Каретка стала легче, а шума от ее движения меньше.
5. Удобно. Реально удобно. Прикольно даже, так как мне это впервое.
Но это отнюдь не деферамбы, или как там правильно! Просто пользоваться удобнее, чем с картриджами, особенно если меняются чернила.

Сегодня буду усовершенствовать капсулы. Есть некоторые мысли.
Вопрос только один: как закрепить шлейф на каретки. У меня несколько иная конструкция каретки, чем у R270. Ровной площадки, акромя этой не нашел. Если не трудно, зафоткайте мето устанвки клипсы.

ИМХО - если все получится со вторым вариантом и клипсой - картриджи положу на полку.....

По ходу дела Евгению пора открывать собственное производство :)
Весьма и весьма недурственно - очень симпатично и выглядит надежно.
Аж самому захотелось попробовать.

Ну вот...ещё в наших рядах прибыло...а "купсалы" всё таки сделай такие как Роман зарисовал...или купи готовые
у Ресеттер...а забыл, ты же ничего у них покупать не будешь...принципиально или как?

кока, а зачем, собственно переделывать?
Я свои наваял, внизу манжета, ничего не сломается.
Я доволен.

Нет, не принципиально. В августе буду под Харьковом, доеду куплю капсулы.

Евгений26 (9th June 2008 - 07:43 AM) писал:

С удовольствием! :)
Выглядит впечетляюще, уверен, и работать будет безотказно.
Молодец

з.ы. осталось шлейф проложить "по нашему" для полного счастья ;)

з.з.ы. ток не понял, зачем эти белые фигнюшки на шлейфе возле фитингов?

Episode (9th June 2008 - 11:31 AM) писал:

Видимо Женя хотел ими обжать шлейф в месте сочленения с уголковым фитингом. Подозреваю что это остатки носиков шприцов

Episode (9th June 2008 - 12:31 PM) писал:

Должно, ведь не зря столько страниц в этой теме.

Episode (9th June 2008 - 12:31 PM) писал:

Да он собственно и лежит по твоему варианту. Он на станине лежит еще при установке картриджей.
Только клипса что на фото, приклеена на каретку не правильно. Я подсмотрел конструкций клипсы, а AngelOK любезно мне скинул ее размеры. Благо обложек от CD море! Переделаю вечером.

Episode (9th June 2008 - 12:31 PM) писал:

А вот это странно, что вы не поняли, что это.
Видимо, большинство китайских СНПЧ продаются без этих "фигнюшек"!
Но у меня они были. Это силиконовые отрезки трубки, обжимающие концы шлейфа на штуцерах и на выходах доноров.
Здесь они не пригодились, ибо на ватную палочку я еле-еле концы натянул. Такой шлейф не лезет на стержень, даже с кипятком.

Сергей, вопрос. Ты утвержадаешь, что из чернил по-любому в прцессе выделится воздух. Но имея опыт печать до 600 фото 10х15 в качестве RPM, в картриджах ни на долю не прибавилось воздуха.
Как бастро он набирается в капсуле, если такое вообще имеет место быть?
