Цитата

...но голову то Вы поменял...а проблема с желтым осталась. Ищите в тех компонентах которые не менялись.

Клапан помпы говорите?

...а вот это просто проверить. Воткните шприц с тупой иглой в выходной штуцер картриджа и несколько раз нажмите на мембрану помпы. Если помпа гут, то чернила пойдут в шприц, выталкивая поршень.
З.Ы. скорее всего у Вас не механика, а чернила - дрек.
З.ы. З.Ы. А картинку кинематической схемы где взяли? Поделитесь ссылкой на ресурс.

Нужна консультация.

Описание моей беды тут: http://reseters.ru/...showtopic=29118

А т.к. меня отправили сюда изучать матчасть, то и вопрошать буду здесь.

Вопрос на счет вскрытия головы:

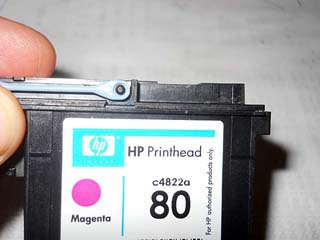

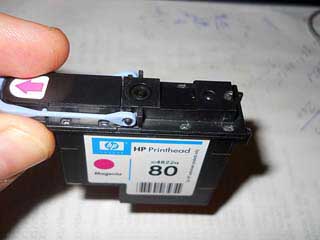

У меня голова не такая, как приведенные в данной теме. Защелок нет. Есть то, что видите на фото. И думается мне, что однажды ее открыв, закрыть без привлечения тяжелой артиллерии в виде клея не получится.


Немного предыстории, чтобы меня сразу не забросали шапками:
После того как случилась данная проблема я таки предпринял некоторые действия, а не сразу бросился на форумы писать: "А... помогите!!!"

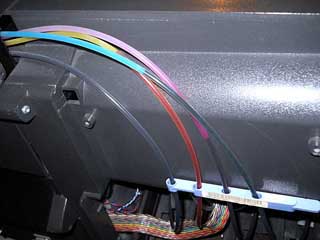

Открыл аппарат и обнаружил вот это:

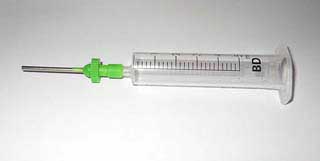

Видимого воздуха — ~10 см. Я снял все головы, отключил шланги подачи воздуха с помпы и создавая давление в картриджах добился того, что из заборных клапанов на каретке пошли чернила, предварительно вставив туда вот такую вот конструкцию:


Когда появившихся чернил было 1-2 кубика, убедившись что после сброса давления, чернила не уходят обратно я сие мероприятие остановил и вернул головы на место.

Чуда не произошло. И я обратился за помощью на форум.

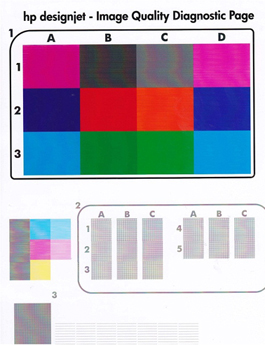

Вопрос такой: могу ли я вытащив (или продавив в голову) резиновый шарик заправить ее краской, чтобы не разбирать? Причина именно в том, что голова грязная или в голодании? Т.к. вчера (после того, как аппарат постоял ночь) я получил идеальный тест дюз и буквально через пару тестов дюзы пропали почти все, потом опять появились, потом опять...

pavel.ignatenko сказал:

есть защелки...конструктивно -это обычная голова №10 (11). Ищите, внимательно читайте ветку.

Slava2 сказал:

Ну как же ж есть, если фото специально для этого сделал — нету их (во всяком случае таких как на НР№10(11)). Крышка по всей видимости запаяна точечной "сваркой".

Прочитал всё что написано но так и не понял одного! разобрал ПГ 88 как и написано там воздушный мешок который отвечает за дозировку чернил в голове! каким образом он открывает клапан! У меня чип головы рабочий а вот печатать не хочет потому как чернила не поступают в голову потому как мешки пусты принудительно надул мешок он копию сделал и всё.

подозреваю что у Вас картриджи без помпы...?

pavel.ignatenko,

Никогда не видел паяные головы. Что-то не так с ними. Или китайцы уже и это стали делать, или восстанавливать.

очень хорошая статья спасибо автору!
все сделал по инструкции
НО ПОЯВИЛАСЬ ПбОБЛЕМА! лайт магента, не видит картридж! переставлял чипы, ставил картридж с снпч, все равно, плотер 130, показавает отсутствие картриджа!
ЧТО МОГЛО ПРОИЗОЙТИ? ГДЕ КОПАТЬ? ПОМОГИТЕ!

конечно мог принтер в чип прописать какую то криминальную информацию.
Но сначала есть такой вопрос: что значит "не видит"?
В принтере должны стоять все чипы или с снпч, или от штатных картриджей.
А не может быть что у вас воздух в помпе, и принтер этот картридж определяет как ПУСТОЙ ?

отсутствеут картридж ЛМ говорит. все чипы от штатных картриджей, воздуха не должно быть, все на совесть прокачивал, но завтра еще раз проверю.

картридж полон, и сегодня замигала еще и желтая голова, может проблема в головках? только как до них добраться, принтер блокирует каретку когда нет картриджа!

Frame сказал:

так вы ж разберитесь, что мигает ГОЛОВА или КАРТРИДЖ

МИГАЮТ ВМЕСТЕ! картридж лайт мажента, голова желтая, так и написал ж

похоже что уже в желтой голове тоже воздух. При пустой голове принтер блокируется.
Но не исключено что голова вылетела и по другой причине.

вобщем сегодня все картриджи снял, еще раз заправил,голава перестала мигать, хотя я ее и не трогал. а с картриджем проблема осталась, и плотер показывает что картридж отсутствует, а не пуст, странно, контактная площадка чистая, чип, на вид все как новое, плотеру то всего ничего

для проверки надо бы все же сменить картридж

заказали картридж, будет только после праздников(
еще заметил воздух, в трубке идущей от картриджа к пг(циан) участок 10 см, с этим как бороться?

..лег-ко! Вместо головы шприц с тупой иглой не толще 1.1мм и отсасываем воздух.

спасибо! придет картридж, получу доступ к головам, и все будет у нас классно

не все хорошо, картриджи не промыл,поди чернила не совместимы, и может быть воздух в головах, вот только как определить что именно в моем случае?
не хочется вскрывать головы, не все понятно по теме заправки, но видимо придется..
