Сегодня проверял на герметичность соединения:
- шлейфа с угловым фитингом;
- самого фитинга и "пробки" вставленных верхнюю втулку;

Проверялось методом создания разряжения шприцом при заполнении канала водой. Не знаю хороший это показатель или нет, но пузырьки воздуха начали образовываться, когда поршень шприца переместился с ноля до четырех кубиков.

Смутила форма пробок, мне кажется, что если бы конусная часть была короче, пробки сидели бы плотнее.

При нынешней форме амплитуда движения пробки до момента разгерметизации очень мала.

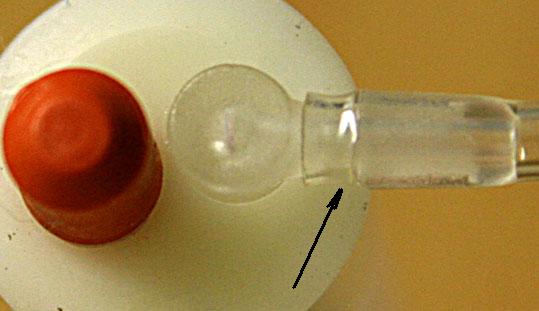

Вселяет оптимизм фаска на угловом штуцере, на северодонецких уголках она менее функциональна, что является причиной просачивания чернил.

Вообще мне кажется, что угловые фитинги тоже китайские, уж больно они смахивают на те, которые я видел на фото картриджных СНПЧ. Но главное что бы они справлялись с возложенной на них задачей: герметично сидели во втулке и так же держали шлейф, не требуя дополнительной проклейки. Заправка системы чернилами расставит все сточки над "i".

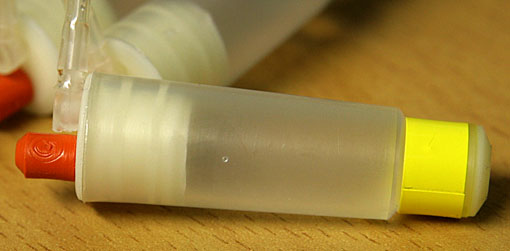

Собственно сам "патрон"

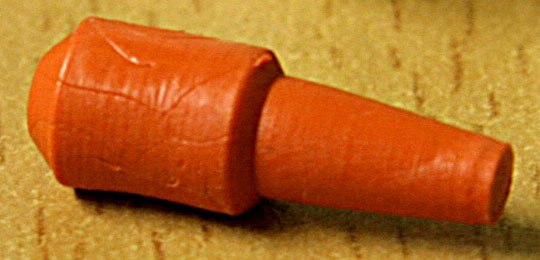

Красные пробки из мягкого материала?
Какие-то борозды на них...

Искатель (22nd October 2008 - 11:33 PM) писал:

Нет, твердые. Видимо форма некачественная.

major.39 (23rd October 2008 - 04:17 AM) писал:

Так и не смог найти эти фитинги нигде :(

romanM (22nd October 2008 - 11:30 PM) писал:

Как мне объяснить тебе на пальцах?
Если у тебя есть машина, попробуй шланг в бак опусти, а другим разрежение ртом создай, при этом находясь на крыше авто с канистрой...
Уровень пластины дюз пг в этой мфу - 10 см от стола. Ты предллагаешь еще на 5 см поднять мфу.
Объясни на пальцах, я в школе дневник скурил...

romanM (22nd October 2008 - 11:30 PM) писал:

А ты же ведь тоже Хамелеоны пробовал, скажи свое мнение.
Эти Хамелеоны прекрасно работают в R270 и RX590. В RX690 - проблема. В субботу возьму черный EIM390. Попробую. также попробую поставить картриджную СНПЧ. На родных картриджах работало все без вопросов.
Кстати, один малый сказал следующее - брали 4 RX690, 2 после двух недель мучений заработали, а 2 и на родных картриджах не работали, сдали по гарантии. Но то на Украине. В России только бесплатный ремонт. А в моем случае крышка каретки уже удалена...

major.39 (23rd October 2008 - 12:17 AM) писал:

У меня тоже сомнения. Я не могу их описать, но что-то подсказывает, что здесь порыта собака. Пробка - затычка. Че то с ней надо другое придумать. Если б она сажалась в силикон - вопросов нет! Но она сидит в каучуке. При том несколько неровно из=за литья сделана верхняя манжета.
Не, пока работает, но есть сомнения...

major.39 (23rd October 2008 - 12:17 AM) писал:

Самые что не на есть китайские. И работают без вопросов.

Евгений26 (23rd October 2008 - 07:37 AM) писал:

Я так думаю если подобрать соответствующего диаметра "штыречек", нарезать его, при этом сделать максимально длинной ту часть, за которую нужно браться при извлечении и заменить штатные пробки.

Евгений26 (23rd October 2008 - 07:37 AM) писал:

То есть подтеканий в районе сочленения шлейфа и уголка нет?

major.39 (23rd October 2008 - 01:17 PM) писал:

Смотря какой шлейф будет.
Если китайские (силиконовые) - то проблем не будет.

Евгений26 (23rd October 2008 - 07:37 AM) писал:

, да предлагаю создать ещЁ бОльшее разрежение в пг, т.к. пг в нём непонятная! ставь картриджную снпч! ты капсулу в чёрном менял?

romanM (24th October 2008 - 12:43 AM) писал:

Менял. Отсоединял донор черного. Пробовал поднять выше - тупо капать начинает.
В учении Episode сказано:
каждому принтеру и донору есть положение одно; уникально оно, как уникальны мы; и дабы не иметь проблем с этого, ищи его, руководстваясь законами физики... Ибо человек, нарушивший законы физики, пойдет против, поимеет проблемы и не найдет себе счастья.

romanM (24th October 2008 - 12:43 AM) писал:

Поставил, точнее поменял местами с R270. Скажу, что R270 рожден для капсульной снпч - так все прям удобно, что пилить и резать ничего не надо.
В случае с прокладкой шлейфа на RX690 - придумал свой вариант и позже его выложу...

Евгений26 (24th October 2008 - 07:46 AM) писал:

В учении Episode еще сказано: "после того как истиное положение донора будет найдено, а трабл не уйдет с глаз юзьверских, забудьте о доноре и копайте в другом направлении ибо решение трабла есть процесс последовательный и именно последовательность в деяниях приводит к желаемому результату"
От себя добавлю, не нужно воспринимать балансировку как панацею от всех бед, а нужно воспринимать ее как одну из обязательных мер предпринимаемых для достижения цели - бесполосной печати.

Episode
Да это понятно.
Я и не вижу тут панацеи.
Но никто толком не может и предположить, что за трабл в этой ПГ 690-го.
После смены черных чернил все будет ясно.

Вчера вечером поменял снпч на картриджную. Картриджи - капсулы с защелкой и обратным клапаном.
После прокачки была пустая середина черного.
Сейчас проверил, тест дюз - 100%.
Продолжение следует...

Проверил утром тест дюз - 100%.
Чернила не менял.
Надо подумать насчет крепежа-держателя шлейфа на каретке...

Два дня простоя.
Тест дюз - 100%.
Черный не менял.
Может мне кто-нибудь объяснить, почему на картриджной СНПЧ работает без проблем?
Не, можно было бы подумать, что капсула черного неисправна. Но эта ситема установлена на R270 и все работет.
Буду думать насчет вывода шлейфа из каретки. Не удается никак проложить шлейф так, чтоб не задевал.
Потом выложу фото своего варианта прокладки шлейфа.

Ага. Хотелось бы уточнить у romanM, что же позволяет в картриджах держать разрежение в ПГ. Какое такое суппер-дуппер устройство есть внутри картриджа?
ИМХО, такое заявление, как сделал romanM в сообщении №95, может сделать человек, в глаза не видивший ни капсул ни картриджей, ни СНПЧ в целом, совершенно не понимающий принципы работы и не знающий о существовании законов физики, чего за romanM вроде бы не наблюдается.
С чего бы? В полных непонятках...

Может мне кто-то конкретно ответить на 2 вопроса:
1. За счет чего картридж удерживает разрежение внутри ПГ?
2. Чем, кроме форм-фактора и наличия ржавеющей и забивающей каналы ПГ пружинки, картридж отличается от капсулы?

Episode (28th October 2008 - 12:32 PM) писал:

У него (по крайней мере в составе СНПЧ) нет такой функции. Это делают доноры.

Episode (28th October 2008 - 12:32 PM) писал:

Только не пинайте меня, пожалуйста, хорошо?
Только одним - объемом.
В полноразмерных - 14мл, в половинных около 7мл.
У меня только одна мысль - в случае с картриджами, имеет место "напор" чернил в картридже. Поэтому картриджная система менее критична к точности установки доноров.
Сейчас, когда стоит картриджная СНПЧ, доноры стоят на столе вровень с мфу. Не полосит и не переливает.
Возможно такое с капсулами. исходя из моего опыта общения с ними - нет. Ибо опуск доноров хоть на см ниже при сплошных заливках приведет к полошению.
Конечно, можно выставить уровень один раз и больше не трогать! Да?
Да то оно да, да вот только с капсулами-патронами именно черный так и не захотел работать.
Можно говорить, что капсула-патрон плохая, но вся эта система с пол оборота заработала на R270.

Счастье было не долгим...
Нет, дюзы все есть. Даже шлейф грамотно уложил. Ничего не цепляет и не мешает.

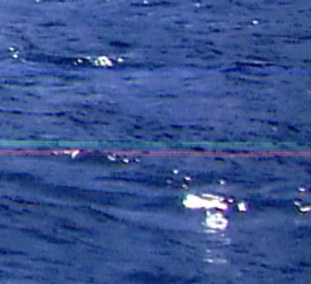

Не сразу заметил, но на фотках есть такие вот полосы. Скан прилагаю.
Если смотреть на горизонтальное фото, то от нижнего края полоски в 7см. Ничто не влияет. На А4 и на 10х15 они есть. Но от края расстояние одинаково.
Есть мысли, кроме как пробовать опять планку ставить с капсулами?
Полоски вдоль листа, ровные абсолютно. Розовая и зеленая.

Женя. Можно я съязвлю?
Как же супер картриджи, которые автоматически держат разрЯжение?

Не в капсулах (да, да, именно тех капсулах, которые многим кажутся супер сложным устройством, постоянно разгерметизирующемся и неработающем) и не в картриджах (ага, в картриджах с супер стабилизатором разрЯжения внутри, работающем исключительно и безупречно) дело.
В чем? Не знаю, не уверен. М.б. в чернилах, м.б. дефект ПГ. х.з.
Но одно понятно ТОЧНО, что картриджи и капсулы тут не при делах.

Евгений26 (30th October 2008 - 08:48 PM) писал:

там чуть выше и голубая, а тест там как? может кривоструй?

Episode (28th October 2008 - 01:32 PM) писал:

обычно картриджи сделаны со своим сосудом мариотта, там в нём либо трубочка до дна или полость донизу, что обеспечивает разряжение, а в оригинальных картриджах добавлен мембранный клапан, с пружинкой.
.....690-е у нас продают, но ко мне они как-то не попадают????

Ясно одно: купил не достижение науки от Сейко, а гемморой! Где ты моё RX590? Небесный тихоход...
Ладно. Будем мучать дальше...
romanM, сейчас снпч с такими картриджами, как ты пишешь, не делают. По крайней мере Микротек. Нет там ни каналов, ни Мариоттов...
Капсула на 5-7мл с защелкой. И всё. Пусто внутрях.
В моём случае тест дюз не поможет - линии вдоль листа, а не поперек...
