Куплен МФУ RX690 и СНПЧ по частям, в виде сборной солянки.
Хочу немного заценить сам конструктив МФУ.
Кое что изменено.

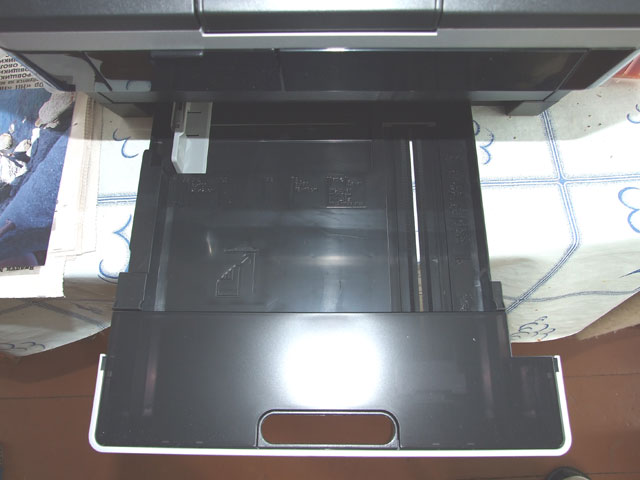

Итак - нижний лоток для подачи бумаги, а также ее хранения. Типа автономный лазерный копир.

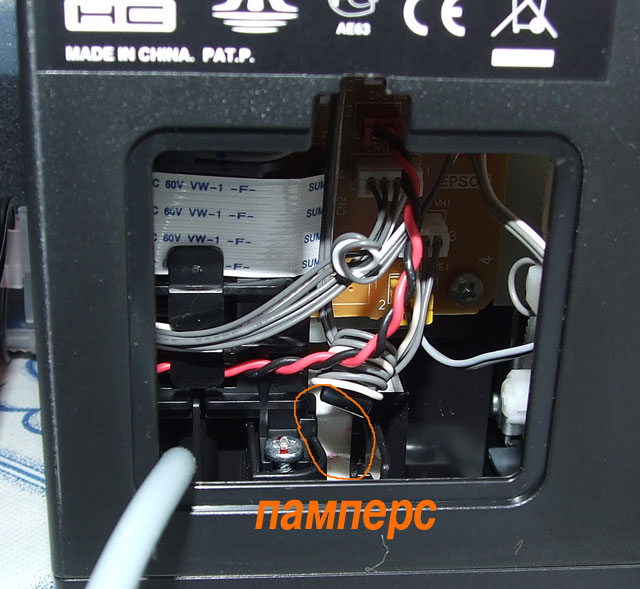

Капа. Ничего нового. А вот памперс... Раньше сам наполнитель был в полиэтиленовом стакане. Сейчас его разместили в выштамповке днища. Обратите внимание, что памперс тепер под капой. Трубка с помпы засунута напрямую в середину наполнителя.

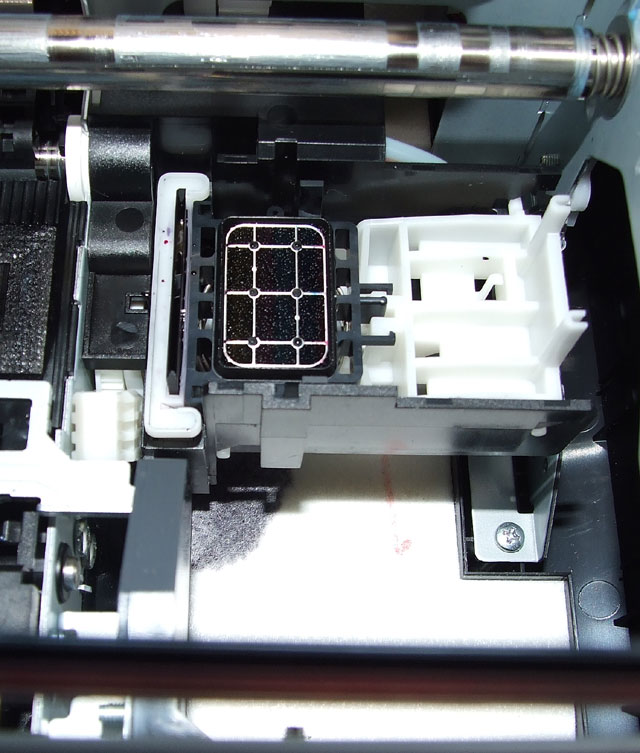

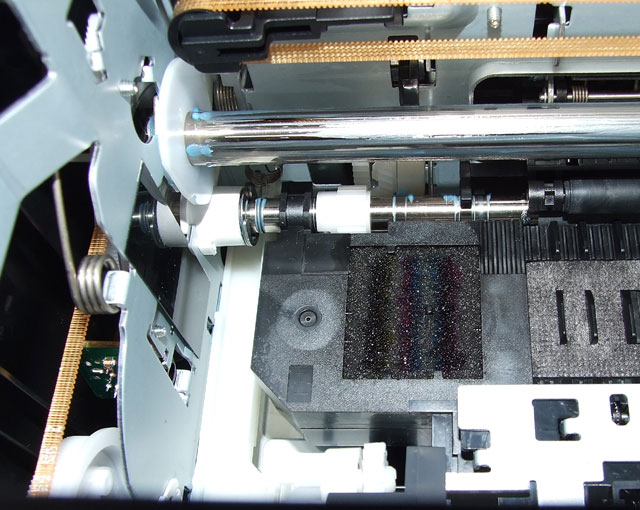

Далее. "Плевательница". Не видал такого в других Эпсонах. Псле 10 движений головы - плевок в плевательницу. Под ней еще один памперс. Свой.

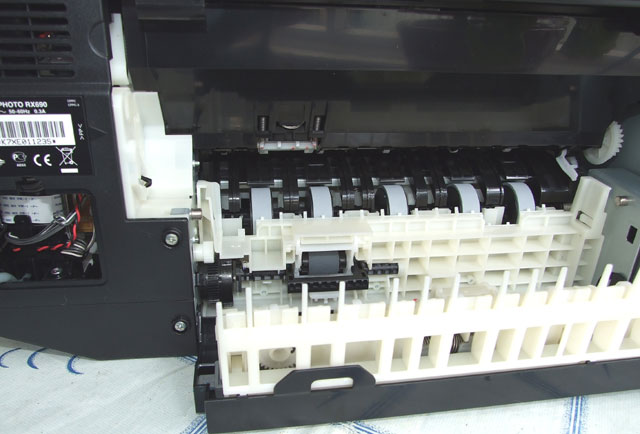

Ввели возможность печать как на двухсторонних носителях, так и на рулоне. Но надо докупать что-то. Мне это не нужно, потому и не заморачиваюсь.

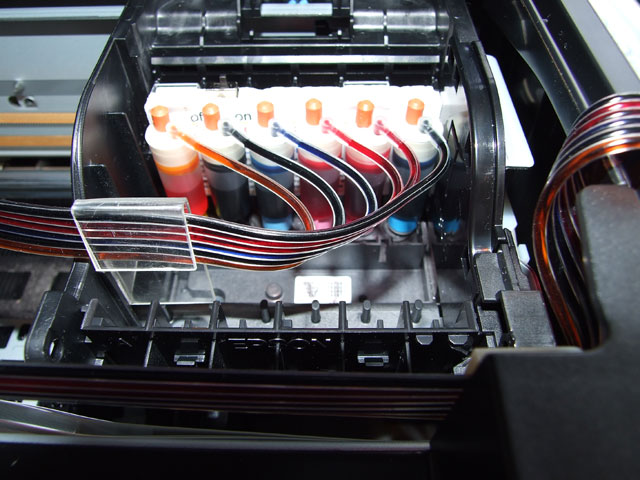

Вот они - луганские патроны и планка.
При инсталляции патронов возникла маленькая трудность - вытащить пробку своими крупными пальцами оказалось практически невозможным. Почему не сделали рисок на пробке, чтобы не скользило - загадка? Также порадовало то, что манжеты не из силикона, а из каучука. Плотность посадки будет как на новой, так и бэушной.
Планка. Визуально изготовление - на троечку. Выточено из материала, похожего на тот, что используют рыболовы для суперлегких поплаков.
Пришлось повалтузить саму плату влево-вправо. С третьей попытки все пошло.
Должен заметить, что китайские чипы версии 3.1 будут работать, но для обнуления надо будет вынимать. Планка сделала ресет только с выключателем. На самой плате фламастером - R270. Наклейка - R290. Кому верить?

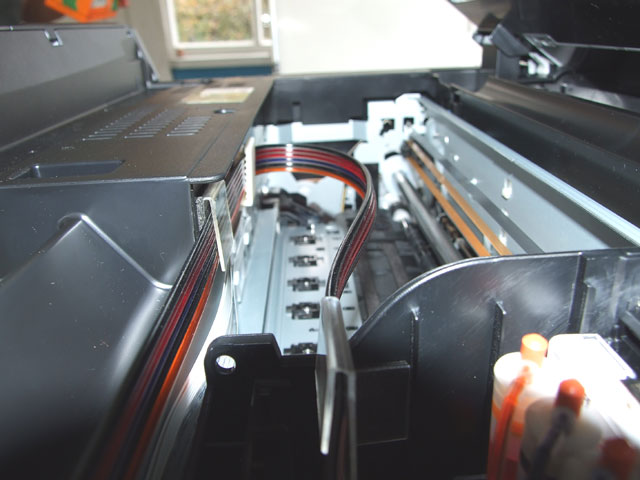

Вариант прокладки шлейфа. Спасибо root за подсмотренный вариант у него. Другие варианты не реализуемы. Каретка принимает крайние положения вплоную к стенкам. Нижней станины как таковой нет - 4 мм. Верхний подвес невозможен, ибо высота сэкономлена. Обратите внимание на шлейф - ширина 12 мм. Толщина даже меньше микротековского. Жаль силикона пожалели - малость дубоват.

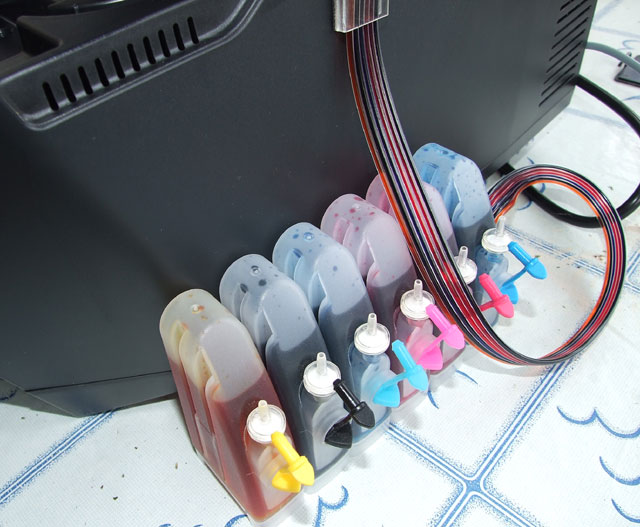

Самое интересное на закуску - доноры странноватые. С перегородкой.
Высота ПГ от уровня стола - около 10 см. Также не пойму, почему root в своей инструкции не упомянул это. Пока не сообразил, на какую высоту надо поднимать. Поднял до тех пор, пока чернила при отркрытой пробке на начали по шлейфу возвращаться назад.


На данный момент блуждают дюзы черного. Подача чернил без проблем. ПГ промывалась, чернила работают на трех других принтерах...
Печатает шустрей RX590. RX590 и R270 - тормоза по сравнению с этой мфушкой.
Сорри, за объем фоток. Делал их в CS2, сохранить для веб.

Отдельное спасибо AngelOK.

Евгений26 (6th October 2008 - 08:17 AM) писал:

ИМХО, крайний вариант. Будет провисать и со временем разойдется аккурат посредине между кареткой и первой клипсой.
Продумать бы другой вариант.

И есть еще просьба у меня, Жень. Сделай, плз, фото доноров в профиль, крупным планом, желательно yellou, интересует размер воздушного отсека, проще говоря, где и как стоит перегородка.

Episode (6th October 2008 - 12:57 PM) писал:

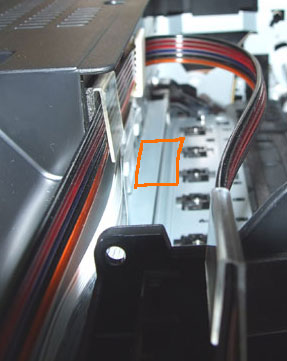

Согласен. Всё, что вертикальное, падает. Думаю сделать крепеж-держатель шлейфа, но не на скотче, он не сможет держать на узкой полке, а прикрептить его сюда:

Пока других мыслей нет. Благо форма каретки позволяет там пропустить шлейф.
Вполне возможно, что и у RX615 и RX640 такой же конструктив.
Доноры вечером зафотаю.
Одно могу сказать - объем 50мл, но если воздушный отсек откинуть - 42мл. Где-то около 8-9мл воздушый отсек, перегородка до дна, воздух пузырьками замещает чернила.
Не знаю, насколько жизнеспособна такая конструкция. По мне так с трубкой доноры вызывают больше одобрения.
А оказалось, фотки я делал в седьмом шопе.

По фоткам то ладно. Там куча замечаний есть начиная от съемки и заканчивая шопом, но мы ведь здесь не о том.
А доноры - оч. интересные, ИМХО, надежнее чем трубки.
По шлейфу, м.б. ему просто сделать поддержку на рычаге? Как делал ЮХа когда-то... Возможность есть, место есть, скрепку, думаю, найдешь ;)

Episode (6th October 2008 - 01:22 PM) писал:

А был же вариант с полоской вырезанной из пластиковой бутылки и хоть здесь расположение шлейфа немного другое ИМХО можно попробовать.
Жень, а доноры ты по наводке Ангела заказывал?

major.39 (6th October 2008 - 04:10 PM) писал:

Ага, другое. И в данном случае, нужно крепить шлейф к полоске, а это недопустимо, т.к. они работают по разным радиусам. В оригинале - семиканальный шлейф, в седьмую жилу которого, вставлена 5 струна с шестиструнной акустической гитары (подбиралось опытным путем) :)

1. шлейф китайский он не провисает, работаю на таком 2 года уже, он не расслаивается
2.доноры полезный объём 50 мл , работаю с такими 1 год, нет вообще никаких проблем, сосуды мариота чистой воды, геметичность отличная!

Евгений26 (6th October 2008 - 08:17 AM) писал:

прошивка одна, универсальная! под все принтеры, где стоят картриджи №82\81, изначально суперблоком сделана!

Евгений26 (6th October 2008 - 08:17 AM) писал:

проверь капсулу и попробуй переставить на соседнее место, а лайт циан на чёрный, и поймёшь!

Не-е-е...Ребята..пусть человек попорпует...одно, другое...истину озвучит...

major.39 (6th October 2008 - 05:10 PM) писал:

Если одним словом - да.

Episode (6th October 2008 - 05:16 PM) писал:

Эх, раньше спросить бы. Изначально шлейф был 8-ми канальный.

romanM (6th October 2008 - 09:07 PM) писал:

Да, я тоже к этому склоняюсь. Благо капсул у меня еще на один комплект. Или Патронов?

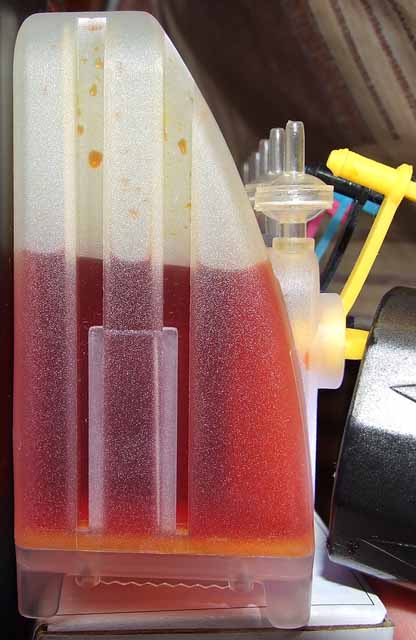

Сергей, вот фото. Подсветил фонарем, но все равно не очень хорошо видать щель перегородки.

На данный момент блуждают дюзы черного.

Черный блуждает иногода и на оригиналах при быстрых заливках. Конструкция головы наверно у него такая.
На всех, р690, которые попадались, аналогичная проблема. Пробовал 4 вида чернил, не помогает. Помогает подятие емкостей на 4-5 см и то не всегда.

TheMarshall (7th October 2008 - 07:51 AM) писал:

От бл. попал!
Ведь хотел RX640 брать.
Эх...

У р640 случаются проблемы с электронникой.
Погоняете недельку р690 и найдете решение гулящих дюз. Советую поиграться уровнем емкостей.

Евгений26 попробуй поднять мфу повыше, на 5 см, он очень скорострельный, пг -"проливная" как в 290-м, может поможет..

romanM
Я же писал, что уровень ПГ от стола почти 10 см.
На R270 почти 5 см, поэтому никто доноры не подымает.

Но заметил, если доноры опустить вровень и сделать прочистку, то какое то время есть все дюзы.
Кого слушать, не знаю...

А как на счет уменьшения воздужного буфера в капсуле/патроне? Сделать его минимальным, усилия для разряжения воздуха чтобы чернила "капнули" в патрон потребуется меньше. Нет? Просто мысли вслух.

Евгений26 (7th October 2008 - 07:47 AM) писал:

Евгений, вы уже вывели слив памперса в емкость? Помните, в одной из тем форума обсуждался вопрос о прокачке воздуха методом оттягивания чернил из ПГ и капы при помощи шприца, надетого на трубку выхода из помпы? Правда надо найти такое положение помпы, когда она не герметична или искать соединение до нее.

Вряд ли надо искать "положение помпы".
У меня чернила тянутся в любом положении.

Евгений26 (7th October 2008 - 08:47 AM) писал:

Если сделать прочистку, вероятно дюзы будут и при уровне в 1 см.
ПГ интенсивно тянет все чернила, вот и умудряется поднять их на 10см вверх.
Потом чернила отливают вниз.

И заменил бы воздушные фильтры от греха подальше.
Как только пропотеют, начнутся проблемы с подачей чернил.

Полоска от бутылки держать НЕ будет, завалится сразу.

Евгений26 (7th October 2008 - 07:47 AM) писал:

а я писал пг проливная, т.е. скорострельная, т.е. сетка пг максимально крупная, поднять мфу! чернил в капсуле оставить 30-40%.

Я в отчаинии.
Уже поставил родные картриджи. Две прочистки. Нет по прежнему 3 дюз в центре черного.
Пробовал шприцем из трубки, что идет на памперс. Не помогло. Насиловать по другому не хочется.
Бутерброд?
(Сейко ссуко извратилась. Не чипы, так ПГ подогнали под конструктив картриджа. Паника и отчаение у меня внутри. До такого у меня не доходило.)

Спокойствие, только спокойствие. Пробуйте черный подвести в отдельную емкость и поставить на 3-4 см. выше уровня печатающей головки. Так же рекомендую попечатать черным цветом в наилучшем качестве, часик-другой.
