Все по ремонту и обслуживанию Rx700 в одной теме Все, что касается RX700

|    Сообщение #521 Отправлено 11 февраля 2012 - 23:38   zundapp

Когда янасвой 700ый ставил СНПЧ то утворил такое: вытянул оригиналы. потом начал читать инструкцию поустановке, потом заправил... Вобщем завоздушил... Прочистки, попытки хоть чтото распечатать,. вобщем он принт минут 10-15 гонялчистый лист. Потом только коегде икоекак начали пробиваться следы чернил набумаге... Вдемпферных камерах которые в ПГ чернила есть? Или всплошную воздух? Это похоже назавоздушенную тормозную систему авто. Тормоза вроде есть но-они изза воздуха,. жми нежми-бестолку... Пока непотянутся чернила из доноров конкретно толку врядли будет. Надемпферных камерах нигде нет случаем какой нибудь заглушки, чтоб воздух выгнать?

|    Сообщение #522 Отправлено 12 февраля 2012 - 06:53   andak

У меня сейчас не СНПЧ, а ПЗК. Т.е. я доноры со шлейфами отцепил, а отверстия для воздуха и чернил (от доноров) заглушил.
ДК (если это они) не прозрачные. Не видно, есть там воздух или нет. Заглушек нет.
Прикрепленное изображение: ДК.jpg
Для того, чтобы понять как мало ты о чём-то знаешь, надо в этом начать разбираться.

|    Сообщение #523 Отправлено 12 февраля 2012 - 10:13   zundapp

Пока нетрогали их (ДК), всмысле пока неснимали-нешевелили? Как вариант попробуйте наметить уровень ченрил надонорах СНПЧ, дать принту задание напечать чегонибудь имеющие вналичии все цвета радуги... Ипускай поганяет лист бумаги, если с ПГ порядок авсе изза воздуха тоследы печати какие-никакие появятся. Доноры отцепил, акакже помпа качающая воздух? Воздух через картридж ажвдоноры СНПЧ попадает иначернила давит. Если просто ПЗК\ДЗК то там внутри картриджа немного подругому...

|    Сообщение #524 Отправлено 12 февраля 2012 - 12:59   andak

ДК не снимал, т.к. не знаю, можно ли их снять, не снимая ПГ.
Прикрепленное изображение: ДК.png
В фотошопе сделал на формате А4 такое изображение:
Прикрепленное изображение: Color.png
Печатал раз десять. Результат - 0.
До всех манипуляций с МФУ (фото распечатано на бумаге. только в черном картридже была промывка с остатками чернил):
Прикрепленное изображение: color.jpg
Если от СНПЧ отсоединить доноры со шлейфом, то получится ПЗК(ДЗК).

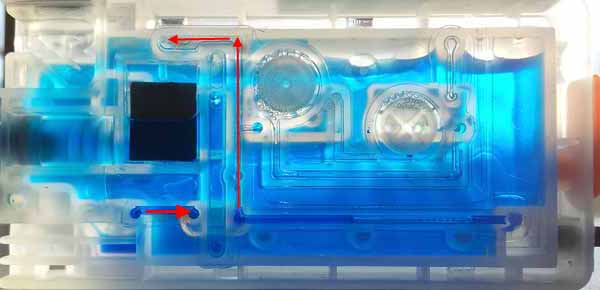

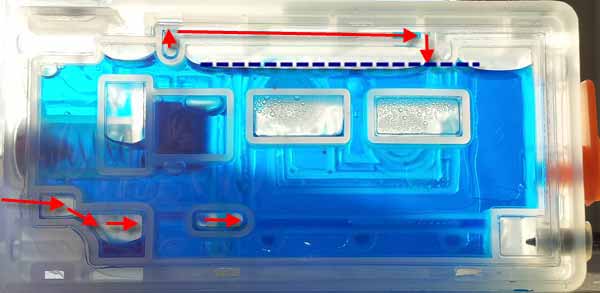

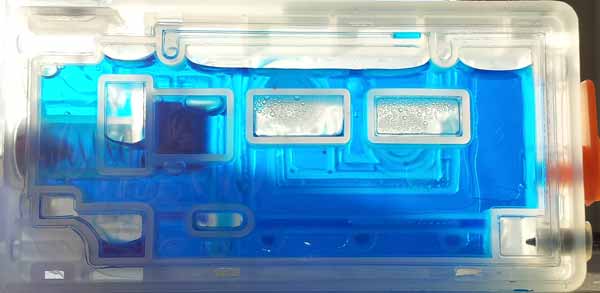

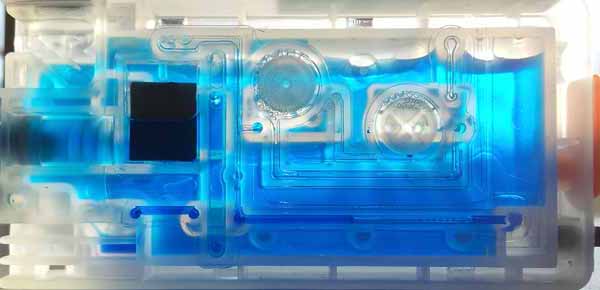

Вот схема движения воздуха в картридже, когда отсоединяешь доноры со шлейфом:
Прикрепленное изображение: воздух1_2.jpg
Прикрепленное изображение: воздух2_2.jpg
Прикрепленное изображение: воздух1.jpg
Прикрепленное изображение: воздух2.jpg
Для того, чтобы понять как мало ты о чём-то знаешь, надо в этом начать разбираться.

|    Сообщение #525 Отправлено 12 февраля 2012 - 13:02   zundapp

Акак нащет движения чернил? Уровень изменяется?

|    Сообщение #526 Отправлено 12 февраля 2012 - 13:25   andak

На глаз вообще не заметно. Как был уровень, так и остался. ХЗ, может кажется. Но капа то после прочистки в краске.
Для того, чтобы понять как мало ты о чём-то знаешь, надо в этом начать разбираться.

|    Сообщение #527 Отправлено 12 февраля 2012 - 13:29   zundapp

Если уровень чернил изменяется а Печатает чистый лист- тосамое малое: проверьте контакты эл шлейфа ПГ-Мат плата, если внорме то тогда предохранитель/и насамой мат пллате нуизаодно что чаще всего втаких случаях-придется проверять транзисторы скоторых идет сигнал напьезоэлементы. Вспомните как промывали ПГ, жидкость непопадала нашлейф или др элекрнонную часть? После промывки: протирали, сушили эл-ку? Накапу из ПГ самотеком могут потихоньку капать. Покраситься ей много ненадо, ачернила если идут тоуровень падает заметно: если раз 10 прогнали лист А4 присесть уровень должен...

|    Сообщение #528 Отправлено 12 февраля 2012 - 13:33   andak

Просмотр сообщенияzundapp сказал:

Если уровень чернил изменяется а Печатает чистый лист- тосамое малое: проверьте

Остановился я пока. Ничего не делаю. Ответил в личке.

Просмотр сообщенияzundapp сказал:

Вспомните как промывали ПГ, жидкость непопадала нашлейф или др элекрнонную часть? После промывки: протирали, сушили эл-ку?

Жидкость шла в капу.
Для того, чтобы понять как мало ты о чём-то знаешь, надо в этом начать разбираться.

|    Сообщение #529 Отправлено 12 февраля 2012 - 13:37   zundapp

Будем надеяться что электроника живая. Тогда куча почеу? Вам там наместе виднее пересмотите все внимательно. Сливные трубки что впамперс- вкакую нибудь посудину ивоврея печати как исколко пойдет наслив?

|    Сообщение #530 Отправлено 12 февраля 2012 - 14:12   andak

Слив уже выведен в бутылку. Во время печати ничего не сливается, да и не должно, по моему.
Для того, чтобы понять как мало ты о чём-то знаешь, надо в этом начать разбираться.

|    Сообщение #531 Отправлено 12 февраля 2012 - 14:41   zundapp

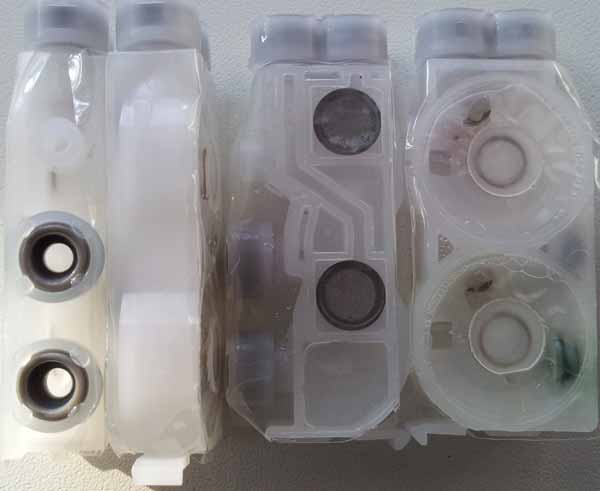

Вовремя печати полюбому какаято часть чернил остается неиспользованной, иполюбому они должны сбрасываться... Ябы попробывал вариант: подсоеденилбы доноры, заправил их какой никакой бодягой из пром жидкости+ ченил для цвета, внастройках печати установил: наилучшее качество, надонорах отметил уровень чернил, игонялбы дотехпор пока реально незаметил падение уровня вдонорах, нухотябы от 0,5-до 1см. Вовсяком случае убедилсябы наверняка что чернилка идет... Это ДК так она выглядит.

Прикрепленные изображения

  • Прикрепленное изображение: post-11819-1197915577_thumb.jpg
  • Прикрепленное изображение: post-11819-1197915601_thumb.jpg

|    Сообщение #532 Отправлено 12 февраля 2012 - 15:04   andak

Просмотр сообщенияzundapp сказал:

Это ДК так она выглядит

Это ДК именно от R700?
Для того, чтобы понять как мало ты о чём-то знаешь, надо в этом начать разбираться.

|    Сообщение #533 Отправлено 12 февраля 2012 - 15:46   zundapp

Да это они.

|    Сообщение #534 Отправлено 12 февраля 2012 - 16:25   andak

Я так понимаю, что вы их сами снимали?

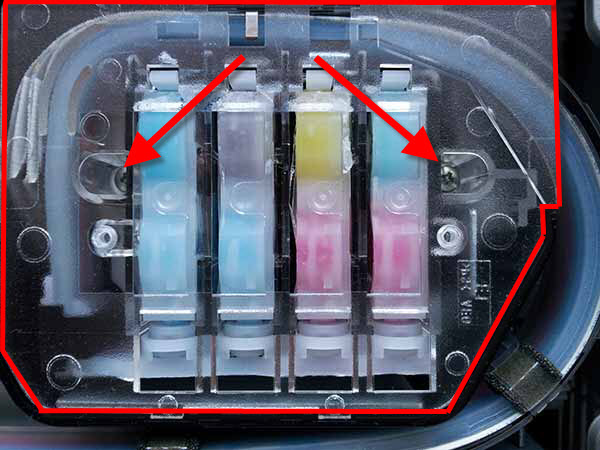

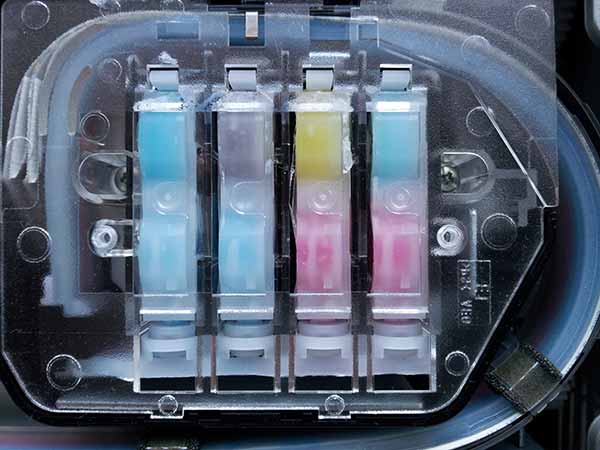

Может, тогда, подскажете, можно ли снять вот эту прозрачную панель (ДК под ней, я правильно понял?) без снятия ПГ с принтера? Т.е. отворачиваем два шурупа и с силой тянем вверх? Дело в том, что я отворачивал эти два шурупа, потянул немного вверх, не пошло. Сильнее тянуть я побоялся.
Прикрепленное изображение: ДК.jpg
Для того, чтобы понять как мало ты о чём-то знаешь, надо в этом начать разбираться.

|    Сообщение #535 Отправлено 12 февраля 2012 - 19:57   zundapp

Уменя пока работает принт, мне неприходилось снимать. Поищите пофоруму, посмотрите мож кто иснимал уже. Ктото переделывал такойже для установки капсульной СНПЧ, свяжитесь сним.

|    Сообщение #536 Отправлено 13 февраля 2012 - 08:56   andak

Отвечаю сам себе.

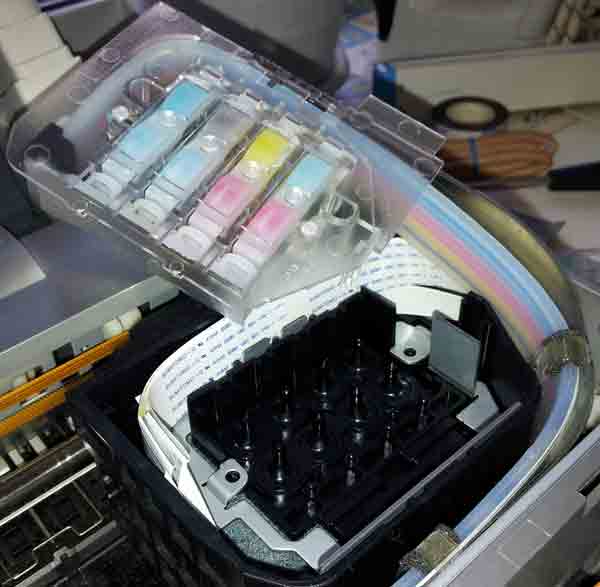

Valve Assy снимается без проблем, без снятия ПГ.
Прикрепленное изображение: СнятыеДК.jpg

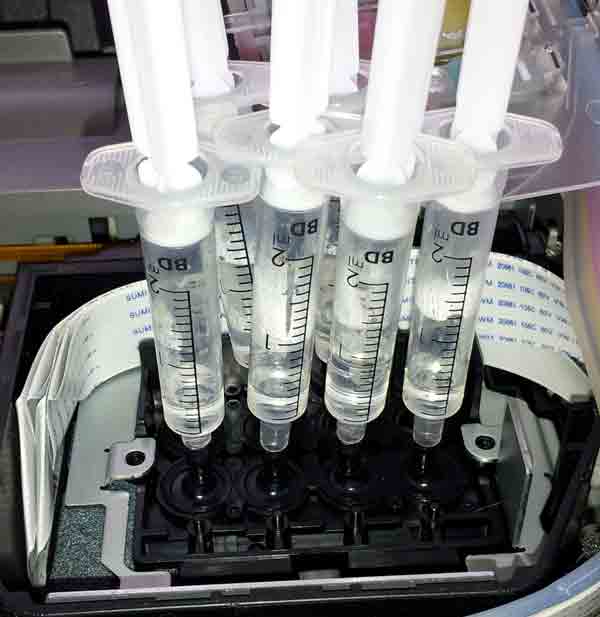

Воткнул шприцы через отрезки капельницы. Налил промывку. Через слив чуть-чуть подтянул. Те, которые пошли, затыкал поршнем, что бы воздух не сосало. В итоге пошли все.
Прикрепленное изображение: ДК_шприцы.jpg

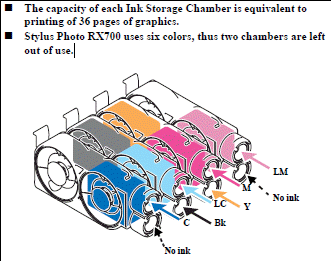

Только вот интересно. В Сервис Мануале написано, что используется шесть цветов, следовательно две камеры не используются.
Прикрепленное изображение: ДК_СМ.png

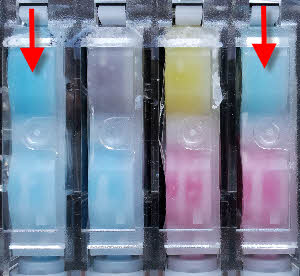

А почему, тогда, у меня они в краске?
Прикрепленное изображение: ДК_2_камеры.jpg
Для того, чтобы понять как мало ты о чём-то знаешь, надо в этом начать разбираться.

|    Сообщение #537 Отправлено 13 февраля 2012 - 10:59   andak

ДК промыл, продул. Клапана работают.
Прикрепленное изображение: ДК_clear.jpg
Для того, чтобы понять как мало ты о чём-то знаешь, надо в этом начать разбираться.

|    Сообщение #538 Отправлено 13 февраля 2012 - 10:59   zundapp

Камера из 2ух половин: 4х2=8, шесть изних счернилом должны быть... Когда припомощи шприца пытались продавливать,. чернилки немогли туда попасть?

|    Сообщение #539 Отправлено 13 февраля 2012 - 11:35   andak

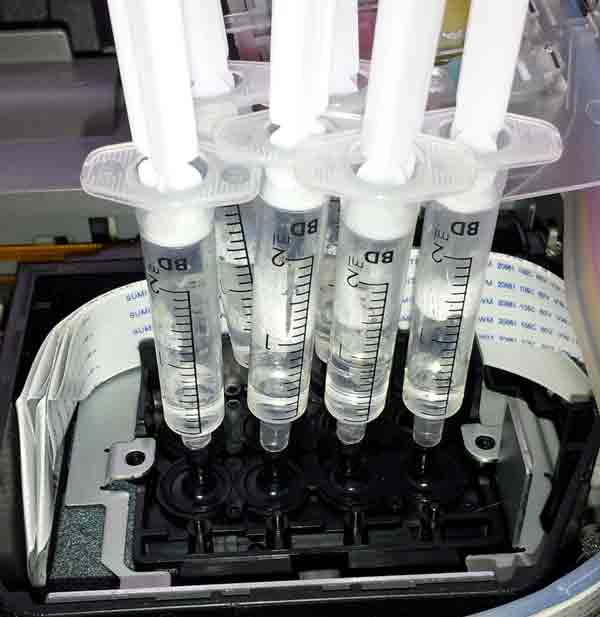

Сделал прочистку дюз штатными средствами с одетыми шприцами. Без поршей.
Прикрепленное изображение: ДК_шприцы.jpg
Промывка из шприцев мигом улетела в слив.
Для того, чтобы понять как мало ты о чём-то знаешь, надо в этом начать разбираться.

|    Сообщение #540 Отправлено 13 февраля 2012 - 12:02   zundapp

Самое интересное: если капсулы живые- найти способ заправить всю систему чернилами, так чтобы безвоздушных пузырей было. Акак нащет грязи иззасохших чернил всамих ДК, что икак там было?..
