mag54 (12th September 2009 - 05:39 PM) писал:

Какое сопротивление можно считать нормальным = 2МОм или хотя бы 11 КОм?
Прозвонил две ПГ (одна рабочая) - СОМА-1,2,3 и СОМВ-1,2,3, а также SI-1,2,3 = больше 2 КОм не показывает.

Akbar , я пользуюсь "тестером" DT-830B. На двух заведомо живых по электронике головах R270 (сейчас специально посмотрел) ВСЕ COM-ы и SI = болше 2 МОм.
Очень личное мнение (т.е. прошу не принимать за аксиому) : если при прозвонке входа (входов) от усилителя "переменки" на землю в голове :
- обрыв - смело ставлю в принтер, считая голову живой
- сотни КОм - (300... 500) тоже ставлю, но... "с беспокойством"
- десятки КОм (50...30... ну и в сторону уменьшения до КЗ) ... ставлю, но с безнадёжным чувством, что либо пред сожжет, либо транзистор (ы)...
Вот как-то так...

Промывал голову принтера после года простоя (пигментные чернила) Epson c79 и создал большое давления шприцом. В результати уже на половину промытая головка потекла. Прорван уплотнитель и краска попала на контакты печатной головки, подгорел шлейф.
Снял голову, но не разберал.
Можно ли восстановить и как это сделать ?

На запчасти, или в мусорку. Дешевле новый купить

Пусть Soldier3 поэкспериментирует и расскажет, что получилось. Труп оживить невозможно, но вдруг есть варианты. С удовольствием узнаю.

ЮХа (13th September 2009 - 03:21 PM) писал:

Юха, а вся схема материнки и БП на R270 есть? Я немного запутался. У меня ПГ садит 42В по контакту "3" в БП.
Контакт "1" = 42в (идёт на транзисторы и ПР2), контакт "2" = земля, контакт "3" = другой выход 42В( куда идёт по фрагменту схемы не видно)

Полный сервис-мануал я брал по ссылке на этом форуме. Не помню, где.

Akbar , контакт "3" БП это PSC - Power Supply Control, вход в БП. По этой линии гл.плата управляет им. Так что...

Не въехал вначале в вопрос. Действительно, по контакту "3" БП переводится в режим энергосбережения и наоборот - на полную мощность.

Итак, достался Epson R 270.
До меня его пытались перевести на УФ-чернила. Неудачно.
Потом пытались извлечь эти чернила из головы всеми способами, в результате погнули металлическую пластину с дюзами (фото 1).

Принес домой. Сразу вытащил головку и мыл сутки в ММ (с нашатырным спиртом который).
Когда попытался получить фонтан из дюз - жидкость полилась из под пластины с дюзами.
Разобрал, помыл все.

Попытался приклеить пластину обратно с помощью автомобильного герметика - не держится.
Вопрос к профи - чем и как приклеить пластину обратно?

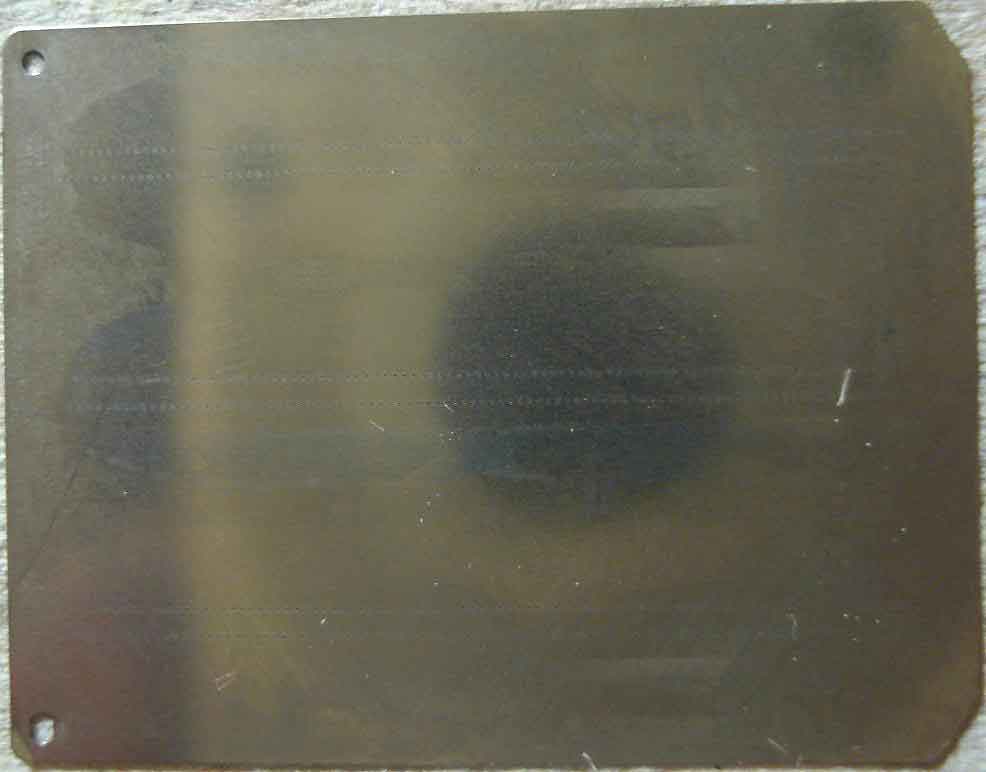

Фото 1 - пластина с дюзами снаружи (видны две впадины).

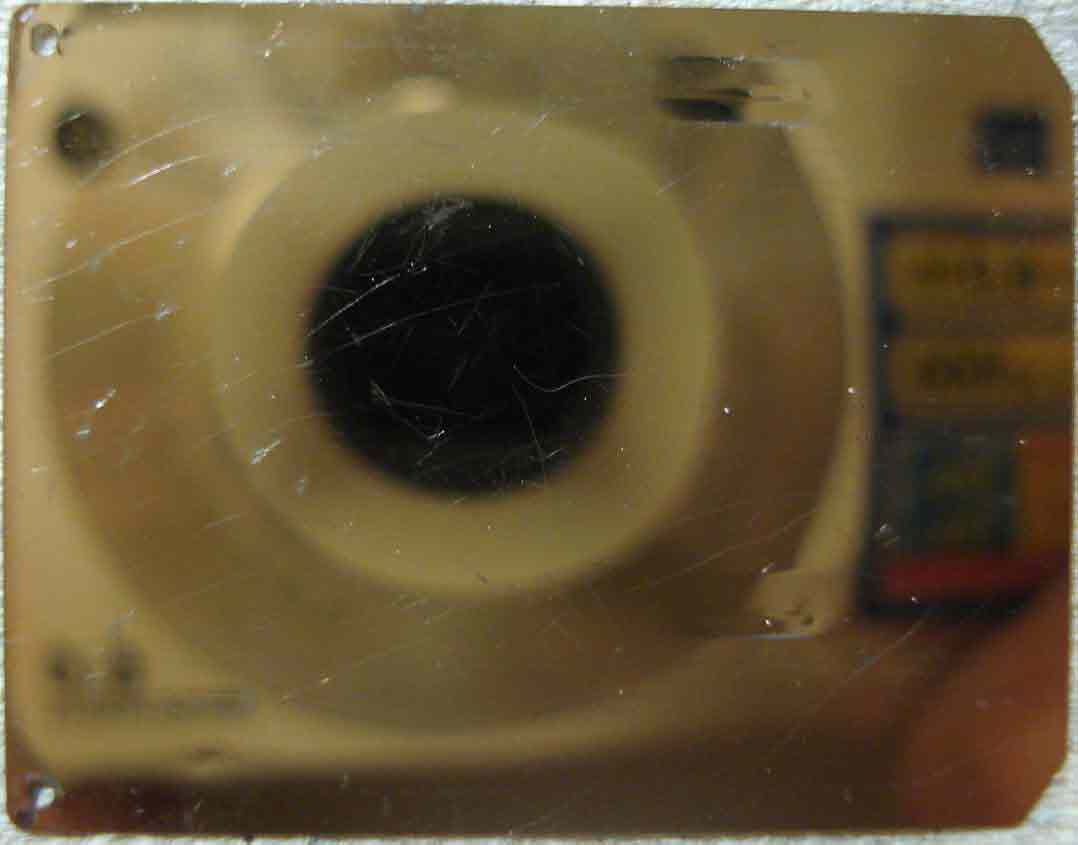

Фото 2 - пластина с внутренней стороны (видны следы от герметика).

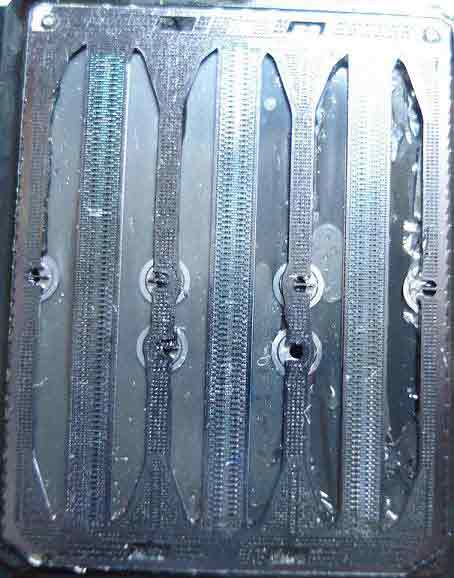

Фото 3 - ПГ - то, что под пластиной (скраю справа отслоилась пленочка из-за спирта насколько я понял. Под ней пластмасса).

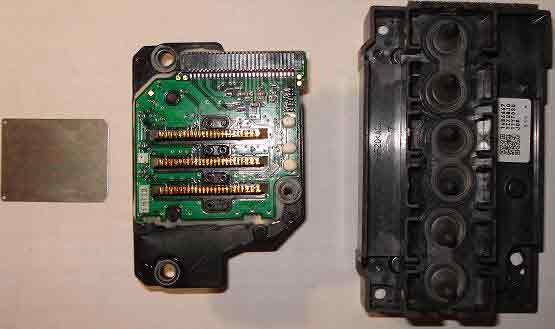

Фото 4 - ПГ - со стороны электроники

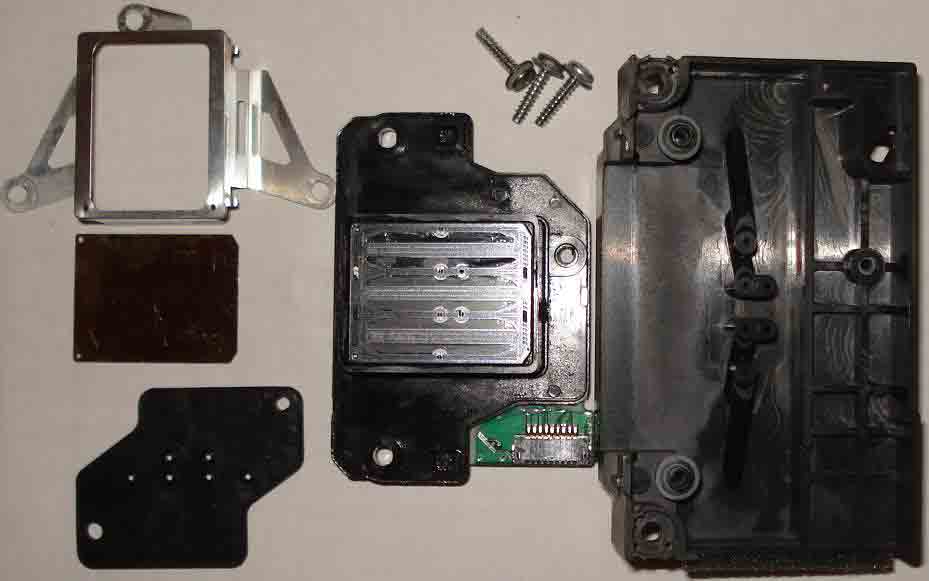

Фото 5 - ПГ - полный комплект.

Усё - кина не будет.....

Назад приклеить - это наврядли.....
Нoвый принтер - вот выход (ремонт дороже выйдет)...

...электричество кончилось...

Denmir (12th January 2010 - 10:39 PM) писал:

А надо бы сначала ... походить по сайту, посмотреть, почитать, поискать... Глядишь, и увидели бы тему под названием "Голова профессора Доуэля"... и много ещё важного в этой ситуации.

ПГ однозначно на свалку

китайцы же приклеивают их на заводе, просто нужно немножко везения, что бы совместить сопла напротив пьезиков, просто китайцев больше и по теории вероятностей везет им больше. ;-))). Копировали же у нас и выпускали головки на HP, правда пятнадцать лет назад, но ничего, возродим технологию. Пусть человек пробует, авось получится.

Почитал Доуэля...
понял одно - похоже пластина крепится термоклеем, который во время отмачивания головы на батарее благополучно растворился...
допустим, что с 3-его раза попаду клеем везде куда надо...допустим с 5-ого раза совмещу дырки....
но я так понял, что с порвавшейся пленкой гидроизоляции я залью чернилами контакты пьезоизлучателей?

Теперь можно попробовать всё! Хуже уже не будет.

Вот и попробовал. Возможно нашел способ клеить ПГ Epson.
Беру бумагу Lomond Transfer для светлых хлопковых тканей (0808411).
Она состоит из подложки, термоклеевого слоя и бумажного слоя. Нам нужно вытащить оттуда термоклеевой слой.

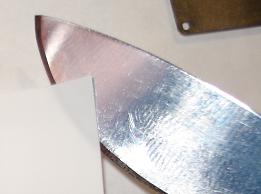

Расслаиваю бумагу. Получаю термоклеевой слой+бумажный слой(рис 1 и 2).
Иду к крану - под прохладной водой аккуратно соскабливаю бумажный слой (рис 3 и 4).
Вырезаю полученный термоклеевой слой по контуру пластины (рис 5).
Кладу на утюг на 10 сек и прижимаю пальчиком слегка иногда (режим "синтетика") (рис 6).
Получаю рис 7.
Вырезаю скальпелем полоску напротив двух рядов дюз (рис - этот способ спорный и хотелось бы услышать как лучше тут вырезать. По одному ряду дюз резать сильно мелко...
Соединяю пластину и ПГ, кладу на стол пластиной вверх. Сверху ставлю утюг в режиме синтетики и надавливаю около минуты.
Аккуратно снимаю утюг, чтоб не сдвинуть пластину. Жду когда остынет. Все.

При подаче зеленого ММ - он начинает поступать через дюзы (рис 9).
Когда захотел получить фонтан - зафонтанила одна дюза, а потом полилось из-под пластины.
Наверное плохо приклеилась, хотя отдирается с трудом.
И еще кажется она растворяется зеленым ММ.
Надо будет поэкспериментировать со временем и температурой спекания.

Скажите ваше мнение на счет этого способа. :-)

1. Пока надежного способа приклеивания не было озвучено.
Хотя попытки были.
2. Зачем изыскивать столь странные способы получения клея, не известного достоинства, мне не понятно.
Есть много других ещё не испытанных клеев.
