slef сказал:

ммммм... а зачем тогда капсулы?

Что за резиночка-трубочка? От чего?

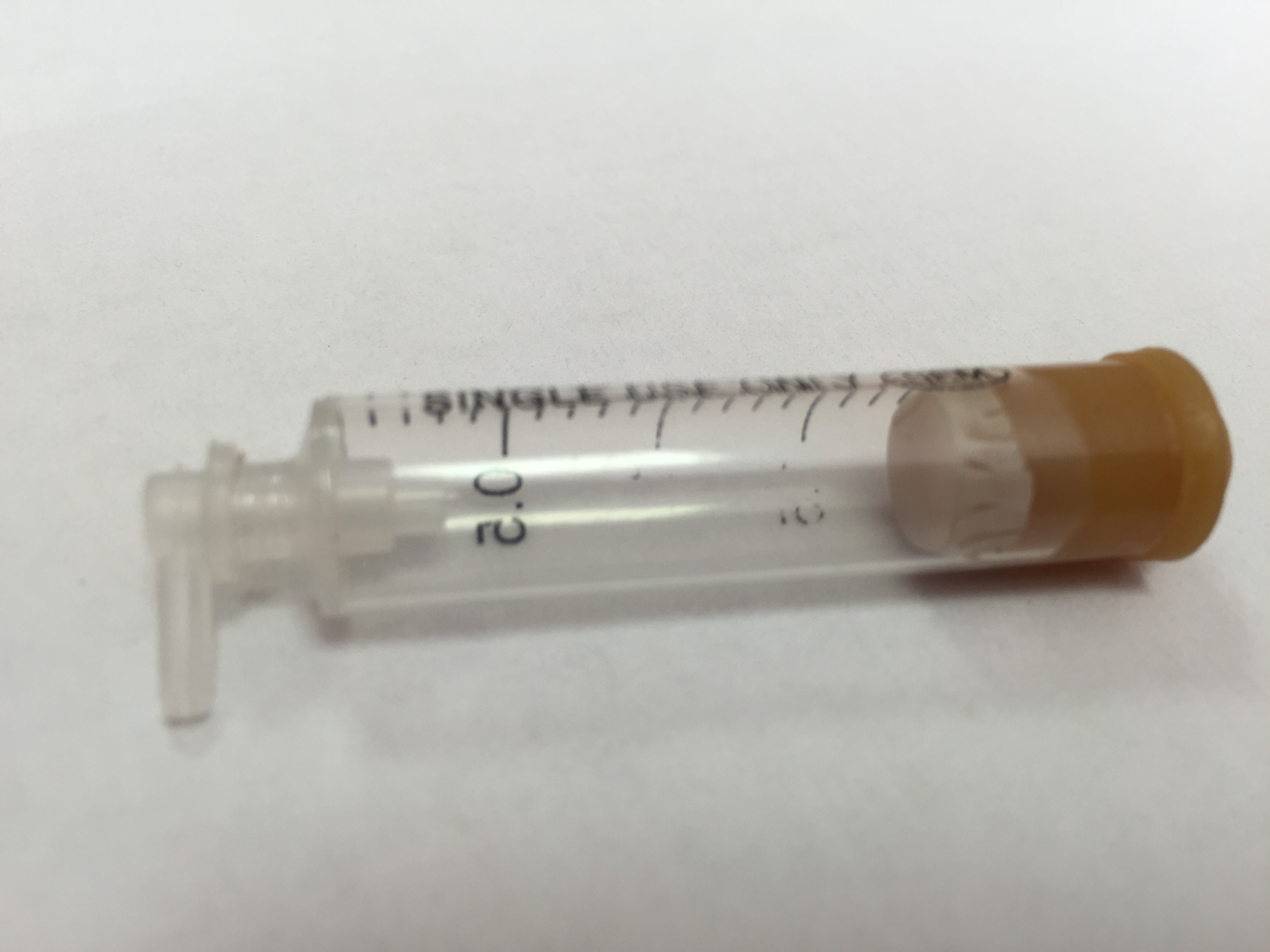

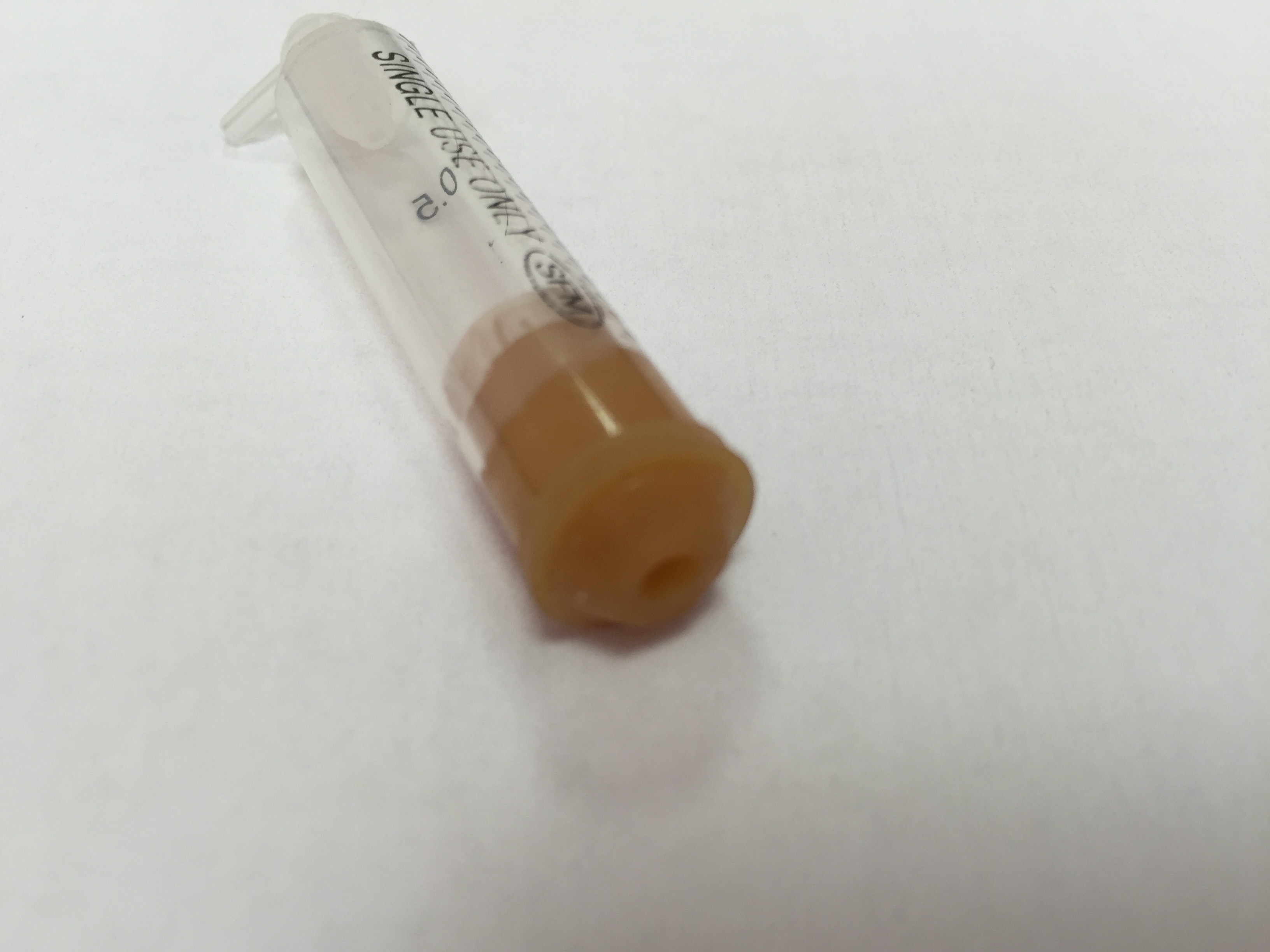

Интересно потому, что я в выходные маялся своими самодельными капсулами. Сделаны из шприцев, а уплотнение на ПГ от капельницы, светло-коричневая такая резиночка. Так вот. С любыми чернилами, даже оригиналами, через неделю после заправки капсул начинается пыление циана на черных участках. Только циана. Что только ни делал. Последнее время перед печатью запускал печать двух листов А4 с заливкой черным. Пыление начиналось на второй четверти первого листа и заканчивалось на половине второго листа. Потом печатал заказы. Но перед 8 марта Не смог победить пыление никакими заливками, прочистками. В итоге сдернул капсулу, шприцем отсосал через капсулу 5 мл циана, поставил на место, прочистка - пыление прекратилось. Теперь печатает нормально (пока).
Я это к чему - из всего вышеописанного похоже, что чернила реагируют с материалом резинки в капсуле. Вкупе с малым расходом циана, "испортившиеся" чернила накапливаются в капсуле. Говорят чернила реагируют со шлейфом, превращаясь в кисель, но мои симптомы больше похожи на реакцию в капсуле.
Жду с нетерпением посылку от Алекса с 1П капсулами, что на фото выше, у них площадь контакта с уплотнением много меньше, чем у меня. Посмотрю что изменится. Если так же через неделю начнет пылить, буду ставить на циан ПЗК. Одной заправки должно хватать на штук 300 фотографий 10х15, а там можно и заправлять ПЗК.

slef сказал:

slef, а ты ведь голова) Можно просто ПЗК на циан поставить и забыть про малый расход циана....

rutto (10 марта 2017 - 13:19) писал:

капсулы, как я понимаю, для отделения воздуха от чернил непосредственно перед входом в ПГ и демпфирования возможных пульсаций давлений от сгибания/разгибания шлейфа.

rutto (10 марта 2017 - 13:30) писал:

я бы уже сейчас поставил, ПЗК заправленный оригиналом уже стоит наготове, но хочу сначала проверить капсулы от Алекса.

slef сказал:

Да не говори самому страшно
Есть еще пока молчу )

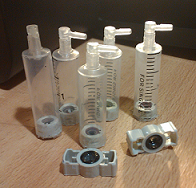

slef, Когда то давно делал от безделья вот такие



Потом человек забрал, уже второй год работает на них.

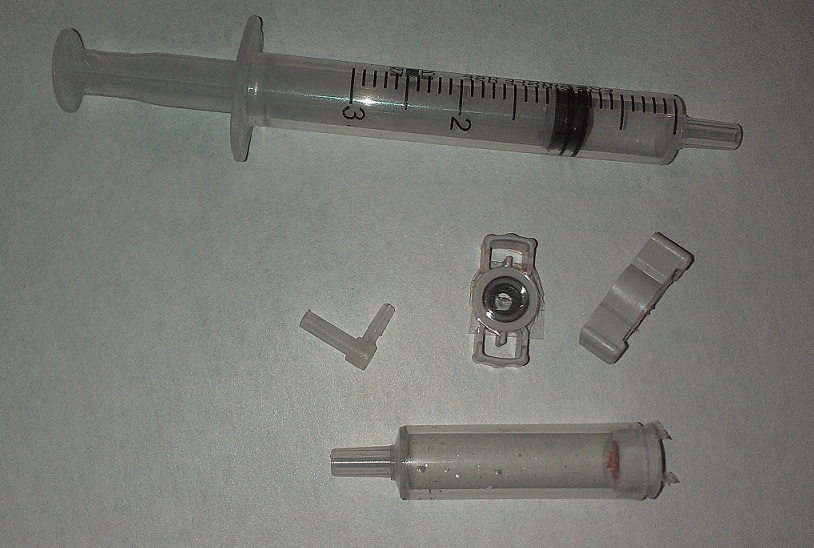

У меня вот такие

slef сказал:

такие на родном СНПЧ серии L а я снимаю с помпы перед тем как выбросить принтер.

Точно.

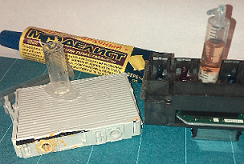

Я Кэнон как то разобрал. Корпус выкинул, остальное прибрано. Есть и трубочки похожие

Alex_Ekb сказал:

при печати на 3д принтере, насколько я понимаю, вполне можно приостановить процесс на любом слое и вложить на подготовленную позицию манжету, после запечатать верху фланец-держатель
будет в этом варианте неразъемно конечно, но может оно и не надо

по силикону... -

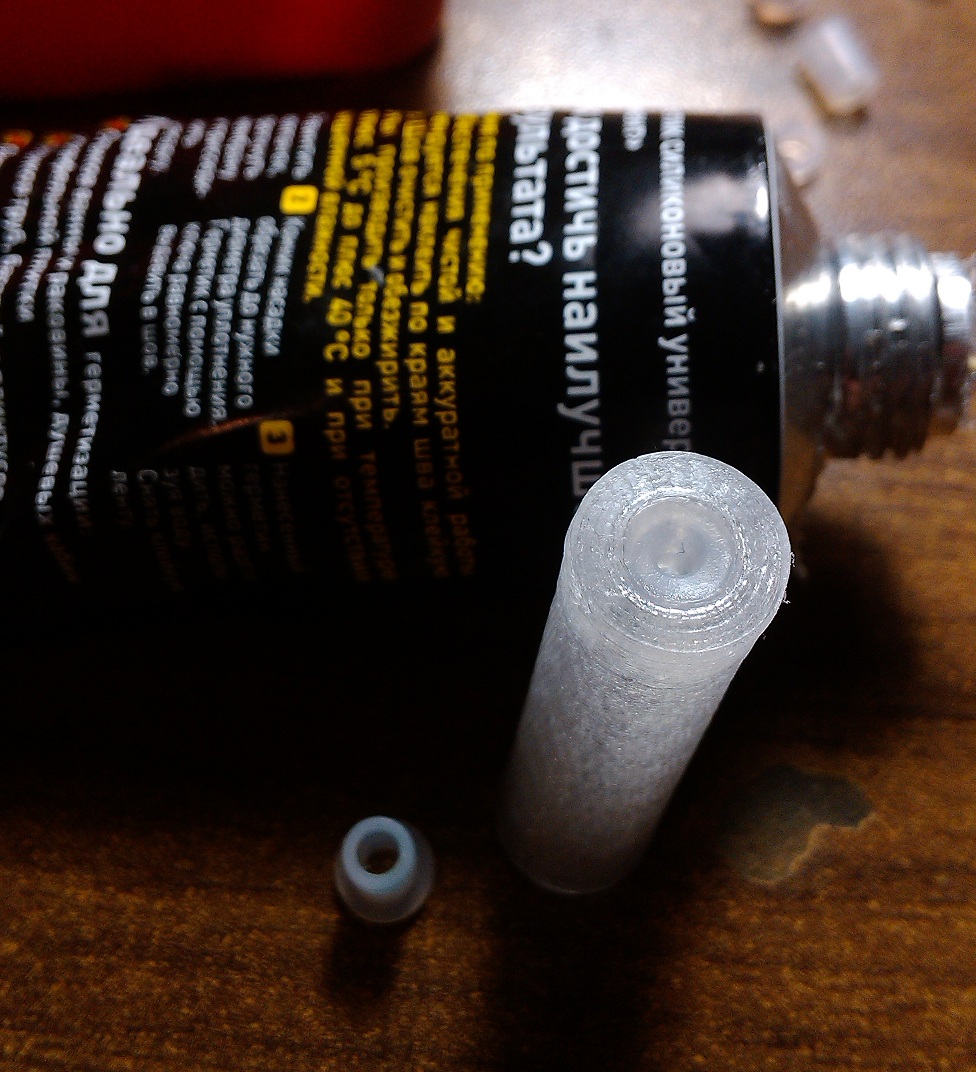

что до силикона, то использовал в подобной задаче герметик для автоагрегатов - он и не расхлябаный (деформация в пределах 20%) и к химии устойчив - чернила как-никак, а формы для заливки опять же напечатать не проблема

bcs сказал:

неплохая идея, теоретически его можно сразу заполнять в капсулу манжетой только оправку под отверстие сделать и чтобы не прилипал к ней.

К фторопласту не должен прилипнуть- можно из него выточить оправку

slef, да зачем все усложнять?

если у Alex_Ekb 3д принтер на столе - проще все напечатать за один проход

Alex_Ekb сказал:

прилипать могёт, поскольку воблинг у тебя на детали хотя бы в минимальных количествах по любому так или иначе присутствует, отсюда и микрорельеф...
поэтому можно просто смазать поверхность, к примеру, силиконовой смазкой тогда герметик точно не прикипит

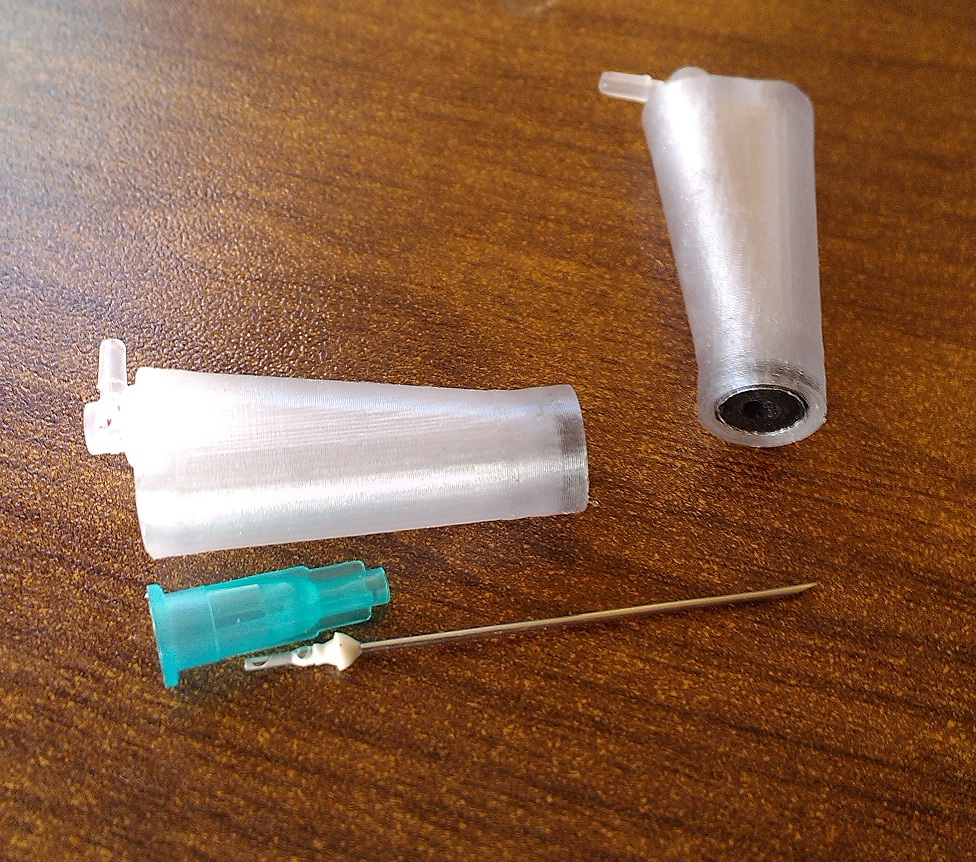

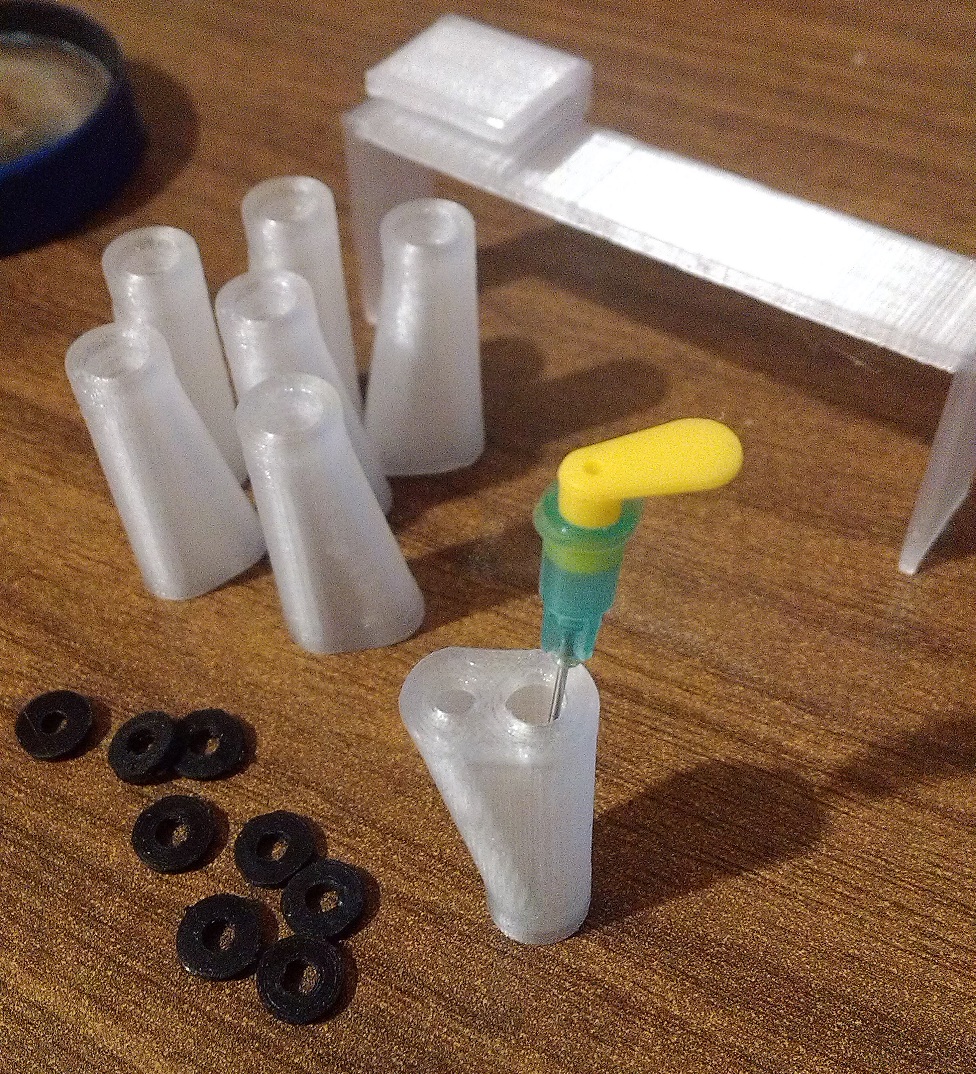

Была сделана версия с уплотнением на штуцере ПГ в виде резиновой шайбы.


Заправочное отверстие - вставляется втулка от иглы шприца, удобнее и легче вставляется/вынимается заглушка.

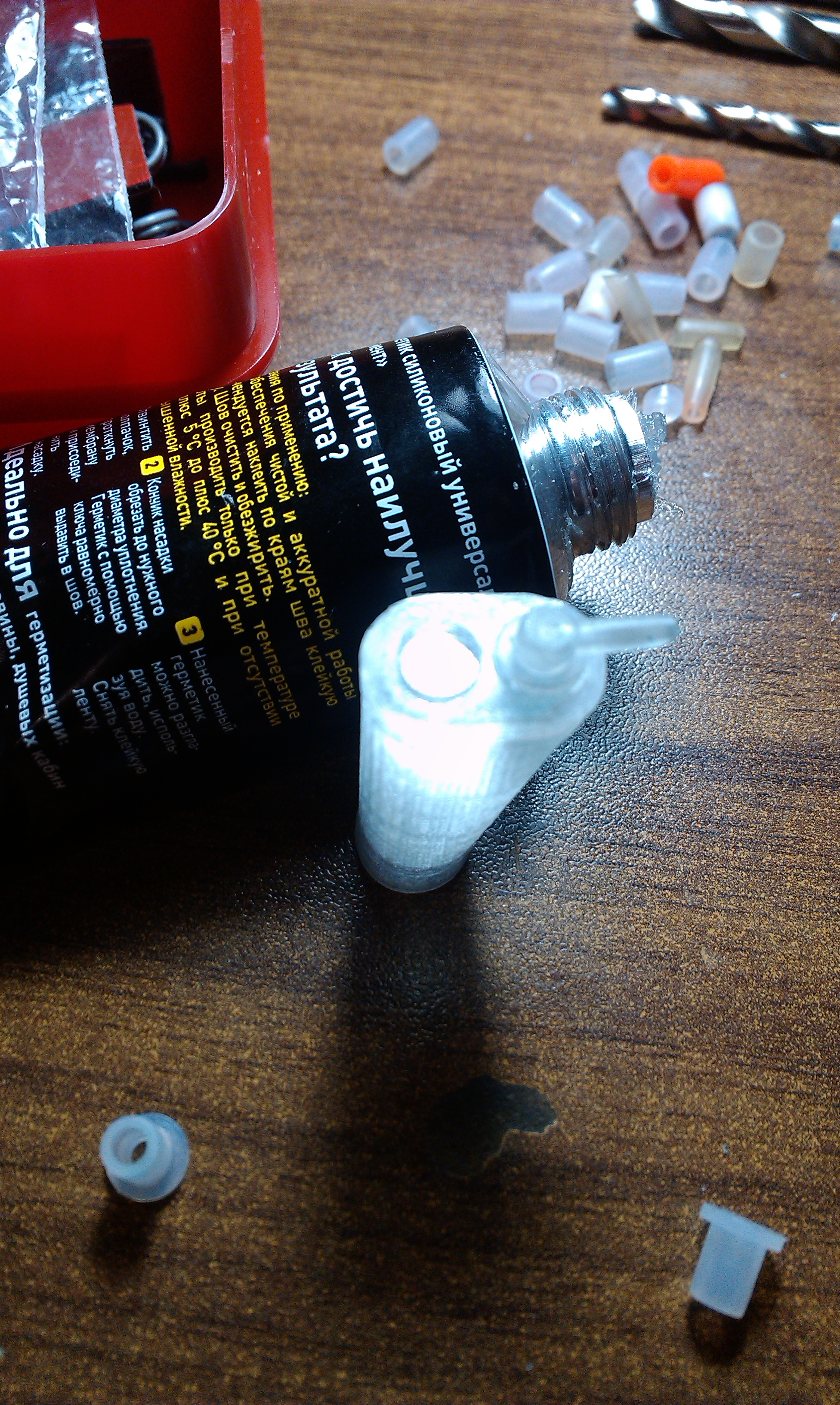

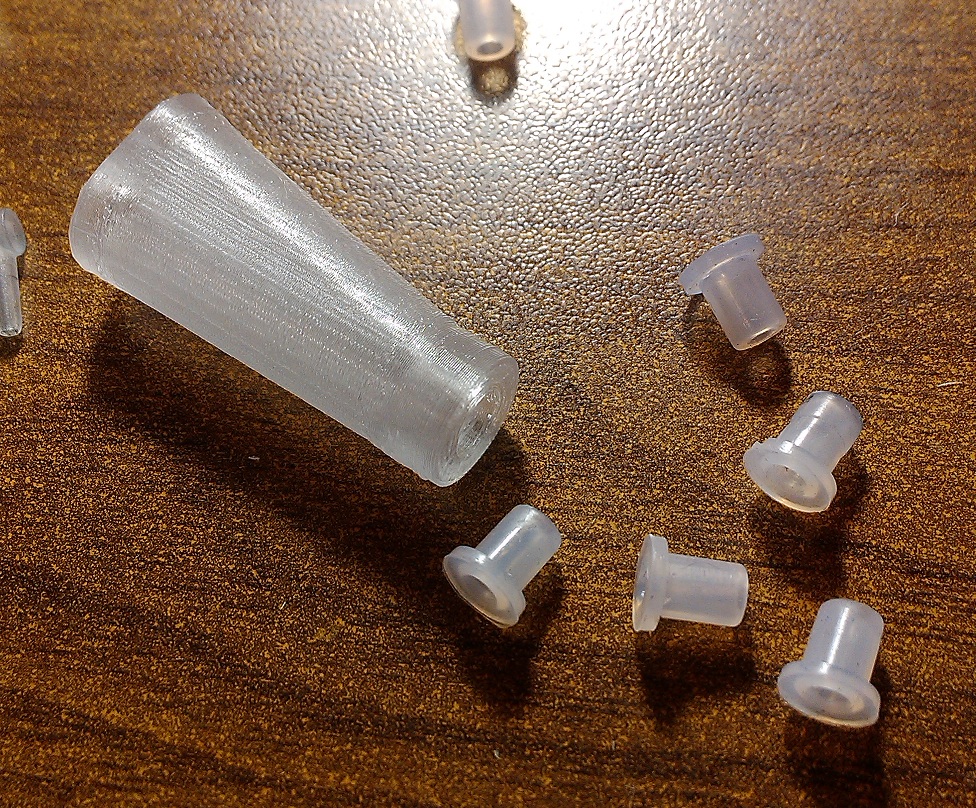

В процессе рассмотрения и кручения в руках один хороший грамотный человек выдал идею использовать в качестве уплотнения на штуцере ПГ использовать силиконовую втулку от Г-штуцера картриджей, подправил конструкцию, получилось гораздо интересней и на мой взгляд надежней. Силикон все же мягче и скользит лучше, нейтральный к любой химии. Минимум самостоятельно изготовленных деталей, остальное берется от старых ПЗК или картриджей СНПЧ или покупается ремкомплект для ПЗК из штуцеров и манжет.

Продолжение после установки на принтер.

Отлично! Ай молодец! Жду новые образцы!

Завтра ) уже завтра

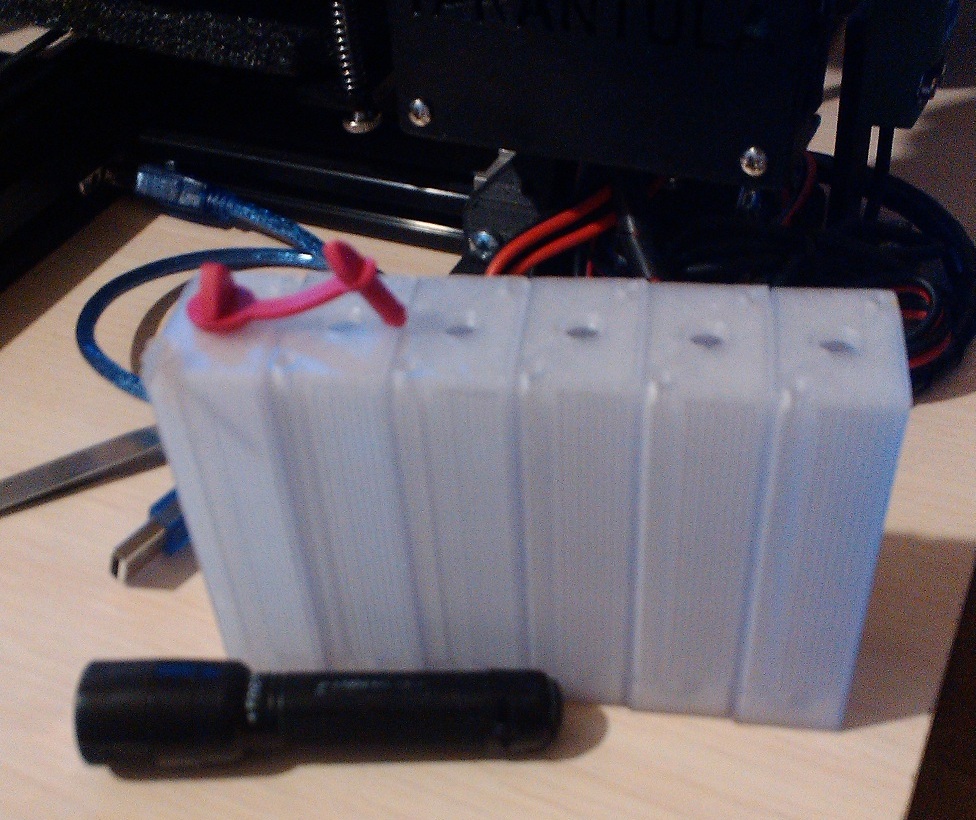

Следующие на проверку доноры мини-ПРО , объем примерно 40мл, для моих задач даже много.

Если ещё не готовы, сделайте разные объемы для разных цветов. В соответствие расходу чернил - будет удобнее заправлять

Alex_Ekb,
фланцем запечатал резинку или съемная?

bcs, Съемная, она же из силикона и хорошо заталкивается в скрытые углубления.

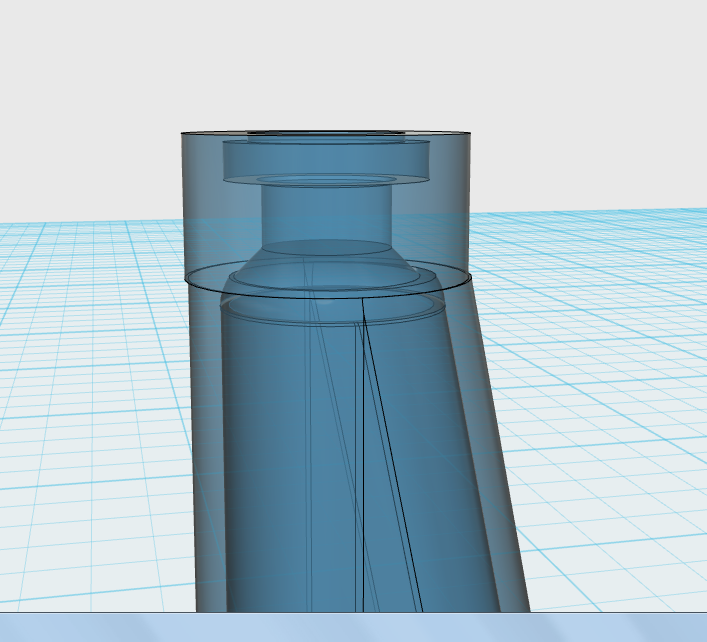

Такая вот форма носика

Alex_Ekb, а она сдергиваться не будет при съеме капсулы?

а еще при снятии капсулы всегда приходится шлейф пережимать чтобы не капало (ну по кр. мере иногда это случатся), с твоими как?

Я сколько раз капсулы снимал, ничего не капало. Разрежением чернила отсасывает в донор. Успевал перевернуть капсулу.
Правда у меня дополнительно сеточка стоит в капсуле. Может это играет положительную роль.
