Уважаемые форумчане, выношу на Ваше обсуждение, критику и конструктивные предложения.
Нарисовал капсулы и хочу затем изготовить, пока это только проект на бумаге и в голове.
Затем конечно протестировать - это еще совсем не завтра, надо решить еще некоторые технические вопросы.

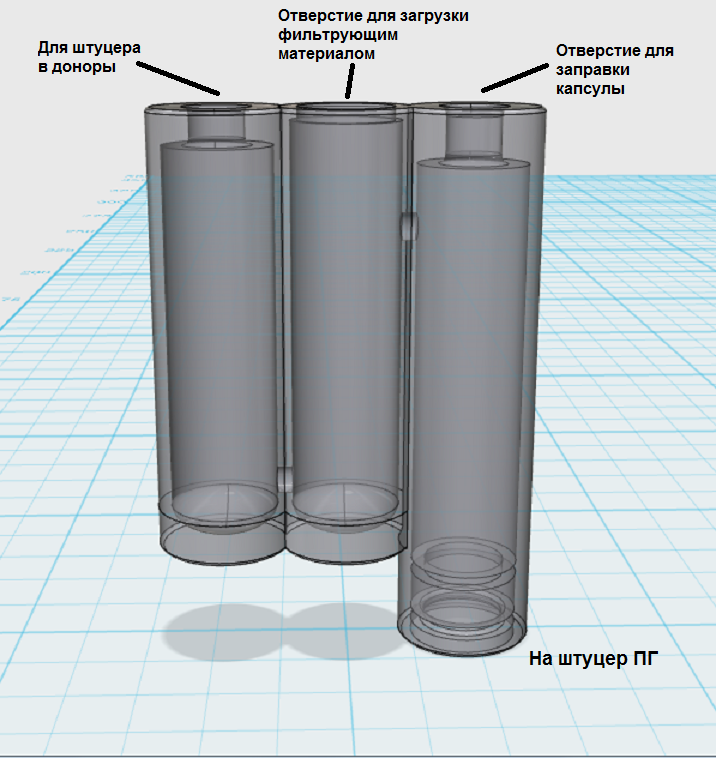

Вот такой вид сбоку:

Корпус цельный из пластика, из какого будет окончательно не решил - или совсем жесткий или немного пластичный, буду тестить оба варианта.
Средняя емкость предполагается для заполнения фильтрующим материалом.
Отверстия под штуцера для подачи чернил и заглушки для заправки капсулы будут стандартные как у используемых на сегодня СНПЧ.
В отверстии под манжету ПГ есть кольцевые выступы чтобы манжета не оставалась на штуцере ПГ при снятии капсулы.
Манжета для штуцера ПГ и заглушка средней емкости будут изготавливаться свои - материал силикон скорее всего.


Есть вопросы:
- нужна ли емкость для фильтрующего материала?

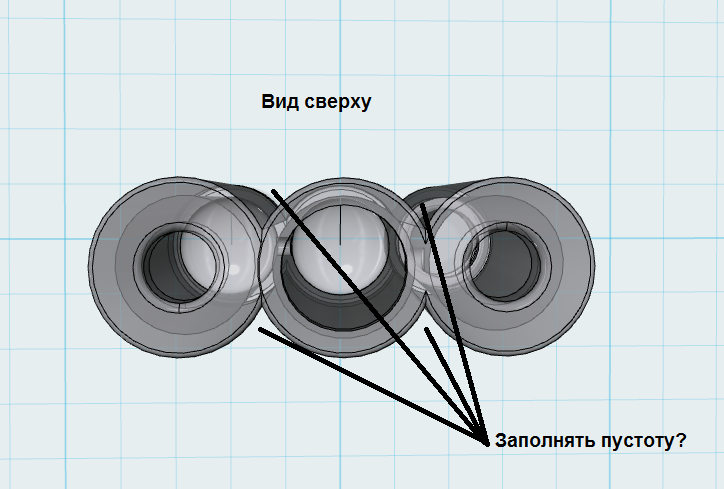

- хватит ли прочности между емкостями или сделать усиление? Может лишнее и добавит вес?
Любая критика принимается!
Не принимается - нафига тебе это надо. Сразу отвечаю - хочется

Я делаю себе 2П со шприцов. И все устраивает)

sanek943, Я же предлагаю Вам не покупать их - делайте хоть из чего.

Лучший критерий истины - это практика
Ленин

Сделайте опытный образец (комплект)
Протестируйте
Получите результат

Никто вам тут на 100% ничего не сможет гарантировать
Это форум НЕ академиков

Ждём результатов!

Alex_Ekb, в двух полостной капсуле фильтр можно закладывать в воздушную капсулу, твой вариант будет работать как обычные капсулы ресеттероские, это уже немного не то.

Anbel, Ясно, тогда третья камера лишняя - убираем.

root сказал:

зато опытных людей много

Если есть желание и возможность - почему бы не сделать?
Но. Есть "но". Нет смысла в 2П, 3П... NП капсулах. Они работают как и обычные капсулы. Физику не обманешь. Чтобы был какой то эффект от дополнительных полостей - надо в них делать отверстие, сообщающееся с атмосферой, чтобы была граница раздела давлений. По сути это будет перемещение на ПГ сосуда Мариотта. То есть те же ПЗК. Но возникает новое "НО" - на уровне чернилозаборных игл должно быть небольшое разрежение. Именно для этого доноры и выносятся за принтер и опускаются ниже уровня дюз ПГ. Всем известно, что с ПЗК головы частенько "текут".
То есть существующую конструкцию обычных капсул и внешних доноров улучшить невозможно путем добавления новых полостей. Если цель новой полости - улучшенная фильтрация, тогда да. Остальное - заблуждения.

ПС. Я не академик конечно, но два высших технических образования (из них одно с красным дипломом) имею.

интересный вариант, даже если будут работать, как обычные, но за то фильтр и на сколько понял легко заменяющийся.
на сколько плотный фильтр ? не будет ли создавать слишком большое разрежение при работе помпы(потенциальный пробой герметика) ? - вот на эти вопросы бы получить ответ.

slef, Всё правильно. Цель не изобрести велосипед а как то улучшить что ли,ну и занятие нашел )). Скажем на мой взгляд у 2П капсул удобнее заполнение, если есть желание использовать фильтр наверное удобней его расположить в отдельной ёмкости с целью обслуживания если нет то 3-я емкость лишняя и можно исключить.
Не раз снимая капсулу с ПГ манжета оставалась на штуцере и соответственно все содержимое заливает головку, отсюда такая конструкция манжета-капсула.

Докторъ сказал:

Так и будут работать как обычные, пытаюсь улучшить.

Докторъ, Ты когда 1410 запустишь? Один комплект как сделаю тебе отдам на тесты и в работу.

Alex_Ekb (20 октября 2016 - 08:25) писал:

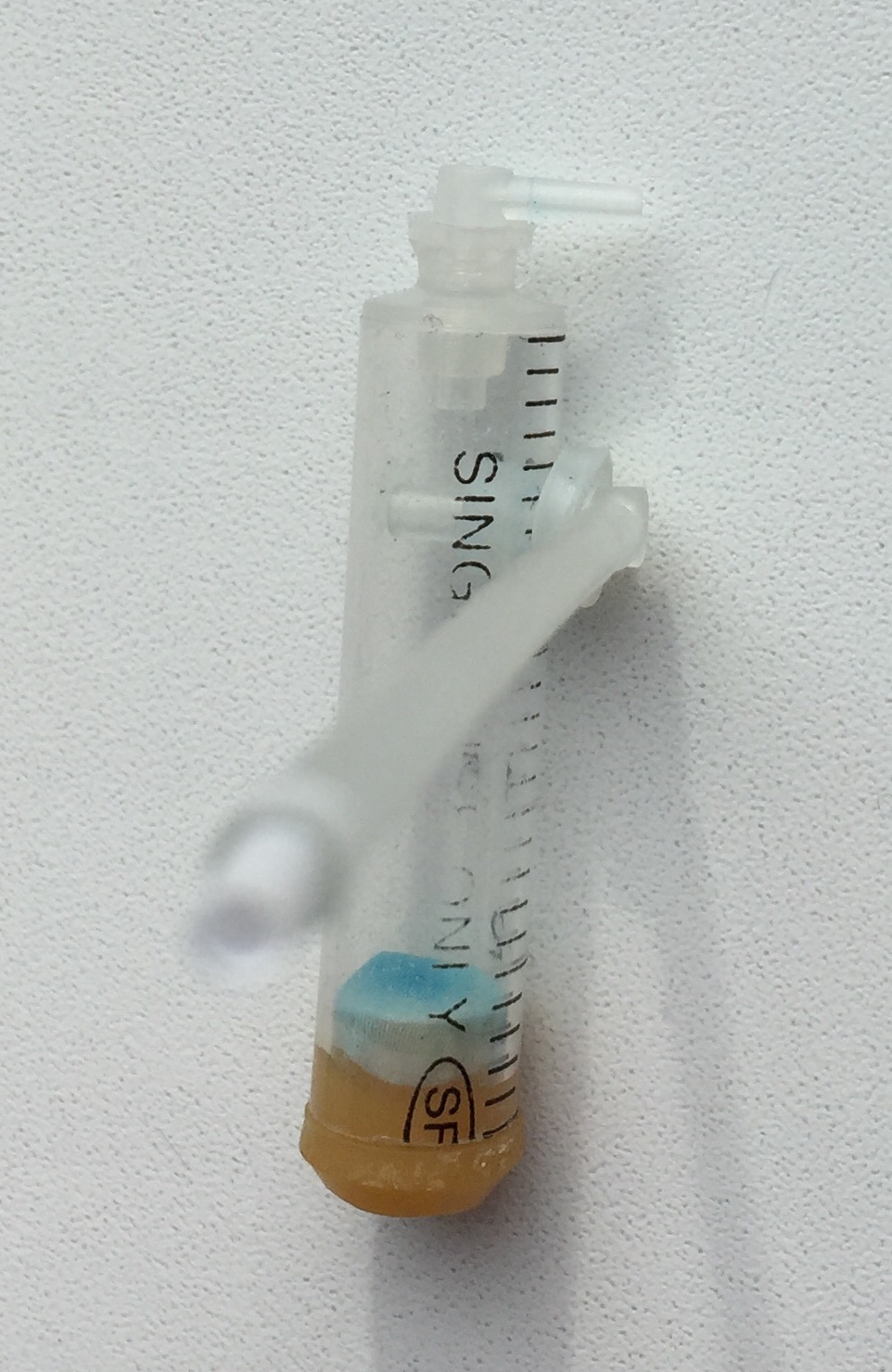

Была у меня проблема с одним цветом, чтобы оперативно добавлять промывку в капсулу, убирать воздух и пр., немного модифицировал свою капсулу. вот что получилось:


Кстати фильтр видно - сеточка от внутривенной системы, как и нижняя манжета. Неужели такой фильтрации недостаточно?

slef сказал:

Думаю вполне достаточно, многие и без фильтров работают тем более в ПГ он есть.
Кстати интересное решение, можно и такое нарисовать.

а смысл или скучно?

Santticc,

Alex_Ekb сказал:

Santticc (20 октября 2016 - 09:16) писал:

Просто человек активный. На таких прогресс и держится

slef сказал:

так ведь и так все работает нормально))) как их размещать в каретке .....ну да ладно, я не против)

Alex_Ekb (20 октября 2016 - 09:15) писал:

Буду рад, если моё рукоделие будет кому то полезно.
В принципе, не каждый день лазить с дозаправками, меня устраивало. Кусочек трубки от шлейфа, на конце вставлен отрезок ушной палочки и пробочка от носика бутылки чернил ОСР. После всех манипуляций трубочка прячется вниз под основной шлейф и ничему не мешает.
Нижняя манжета ни разу не выпадывала . Специально хотел вытащить - держится очень крепко.

Santticc (20 октября 2016 - 09:42) писал:

Опыт- сын ошибок трудных.

Santticc (20 октября 2016 - 09:42) писал:

Опыт- сын ошибок трудных.

Santticc сказал:

может на картинке выглядит большой, на самом деле габаритные размеры: диаметр 10мм длинна 28мм в высоту 40мм по цилиндру на штуцер и 33мм примыкающие. Это меньше стандартного картриджа 12х65х46

slef сказал:

попробую сегодня твой прототип изобразить.
Хочется иметь более эстетичный продукт и более удобный в эксплуатации.
Еще буду делать крепление для планки чипов, чтобы любую планку можно было поставить. А для 1410 можно сделать планку чтобы можно было установить чипы от ПЗК например.
А пользоваться можно и просто капсулой и 2П капсулой и совсем без капсул - каждый выбирает то что ему нравится и доступно.
На эту идею подтолкнуло то что у знакомого принтеры работают на просто капсулах и 2П есть, он просит еще 2П но их отдельно пока не можем найти только в комплекте с СНПЧ.

мне чем 2П капсулы нравятся, так это если их заполнить надо, то это вообще безпроблемно делается, а на рессетеровских немного не удобно, но работают и те и те хорошо.Но на рессеторовских я иногда провожу профилактику,на 2П от Анбела еще не делал ни разу.

Alex_Ekb, пока не получается у меня сделать принтер - это для меня труднее, чем профайл.
на 1410 поставил планку от нано3 - понравилось жене, что виртуальные уровни чернил сами сбрасываются.

Santticc сказал:

Вот, тоже через это прошел ... ставлю плюс )

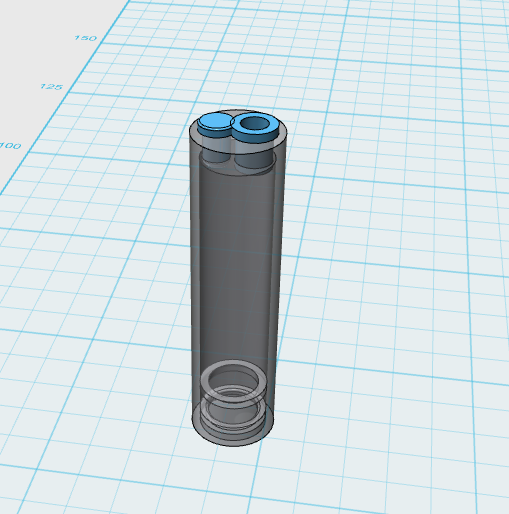

slef,, на скорую руку накидал
