Alex_Ekb (20 октября 2016 - 13:43) писал:

Вай красота! Молодец! Запустите в производство- я первый куплю комплект)))
Сделайте ещё высоту такую, чтобы штатной крышкой прижать можно было- для тех, кто боится, что капсулы свалятся ))) или вес каретки слишком маленький.
А может это и лишнее. Мне больше нравится хороший обзор без крышки

slef, Планирую сначала изготовить, установить и придумать такое крепление чтобы держало капсулы и шлейф. Обязательно съемное и может получится совместить с креплением шлейфа. Высота такая что крышка не помешает но она вечно мешает выдвинуть каретку или манипуляции с капсулами делать а то и с головкой.

да крышку снять нафиг, а что бы капсулы держать, можно плоскую пластиковую пластину с отверстиями сверху одевать на капсулы и будет норм.

slef,

Цитата

Для капсул ( неважно скольки камерных ) самым лучшим вариантом является внешние демпферы ( в плане стабильности работы и фильтраций ) . Вариант в виде "заполнение 50% чернилами" тоже работает , но очень сильно привязан к атмосферному давлению .

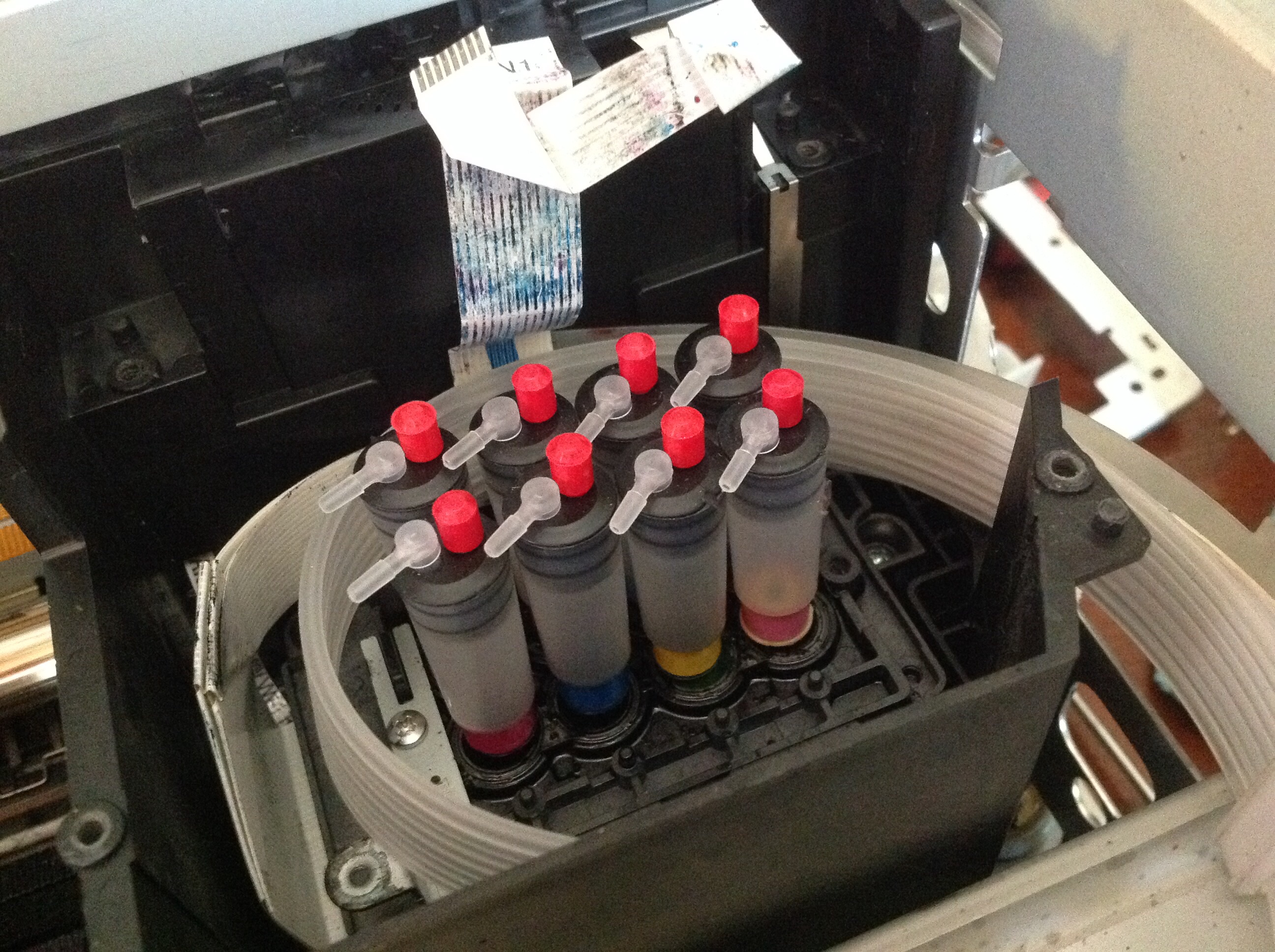

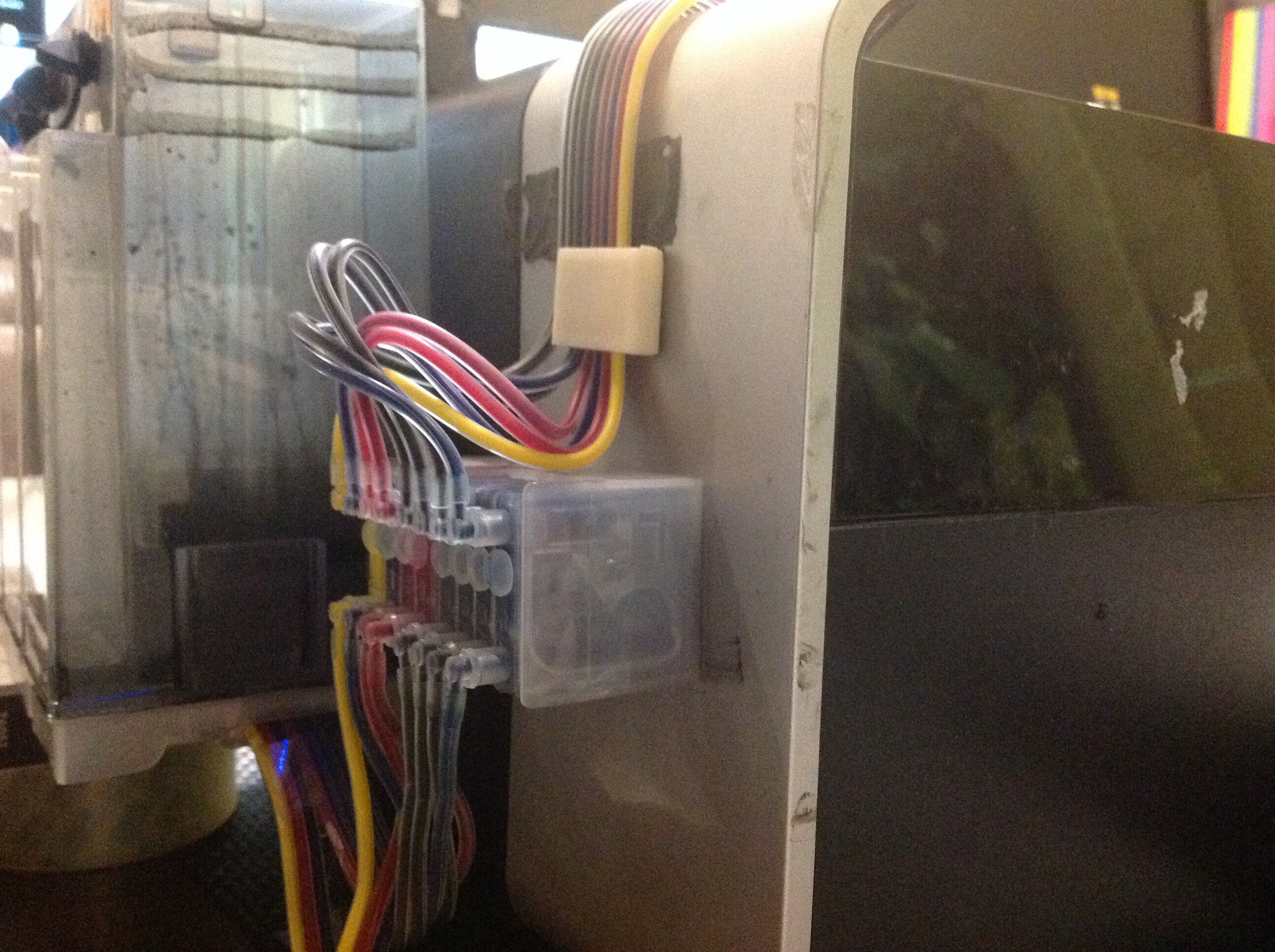

Alex_Ekb, я использую обычные крепления Г образные, Zобразные, проблем нет, так проще. Пробовал я держатели и тому подобные, что ты хочешь замутить, тогда цена возрастает на много. Поэтому экономично капсулы отдельно, планка держатель отдельно, крепление шлейфа отдельно.

Santticc,

Цитата

Только 2П капсулы не на каждую голову устоновить .

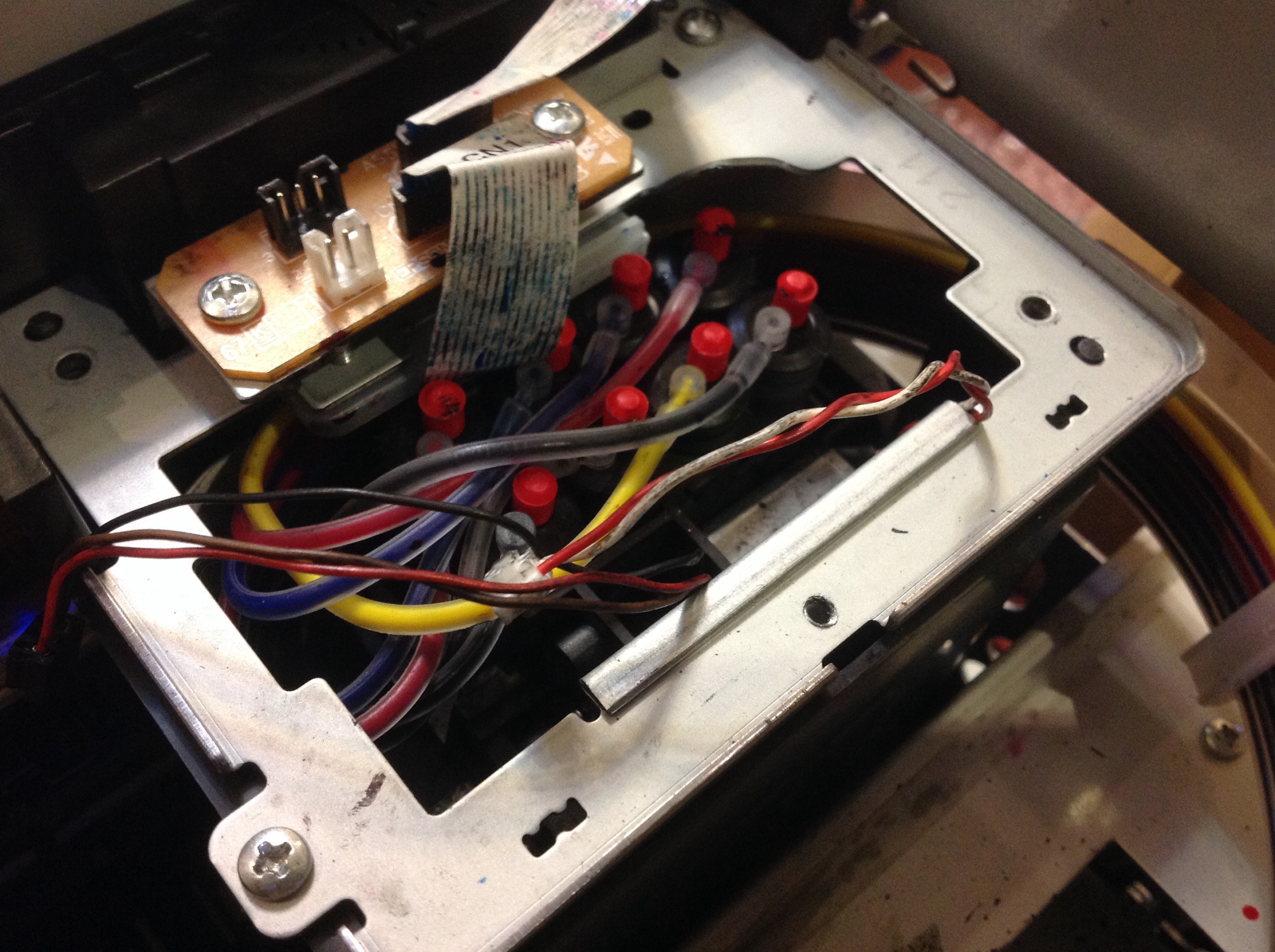

Вот пример почему так :

Всё утрамбовано !

Уважаемые а подскажите где можно взять 2П капсулы в России?
Я конечно у Алекса застолбил очередь на изделия, но что то мне подсказывает пройдет время)
Уже ко всем обращался и по личке, и по телефону, ссылки дали какбы все нормально, но 2П на Украине как бы не близко...
Вот тут купил у Юхи вот эту ху вещь, на фото хрен поймешь было, а на деле вообще хрень. Кстати еще какойто дурак купил их)(было 10 осталось 4)

rutto, с Украины либо я продаю либо Рома. И они классные. А что ты имеешь ввиду хрень полную?

Anbel сказал:

Ну если они хрень полная, то и имею ввиду. Я фото нормальное выложу, посмотрите на это творение...
С Украины далеко, как это называется когда при их цене в 400 рублей, с доставкой больше 2 тысяч будет, это ж жесть.
У них даже сверху отверстия чернилла закачивать нет, как их заполнять? Пробки как будто из тракторной покрышки вырезанные.

rutto сказал:

я всегда иду такого принципа - если оно качественное и оно надо, то мне все равно где она находится и сколько будет доставка.
Сохраненный нервы и время, для меня важней всего, уже плавали, знаем.

Alex_Ekb (20 октября 2016 - 15:37) писал:

Как движется дело? Когда будет готова пробная партия 1П капсул с дополнительным отверстием для заполнения?

Это дело не быстрое, в процессе пока.

Хорошо. Ждём

На сегодня сделал наконец-то после проб и подборов получилось так:

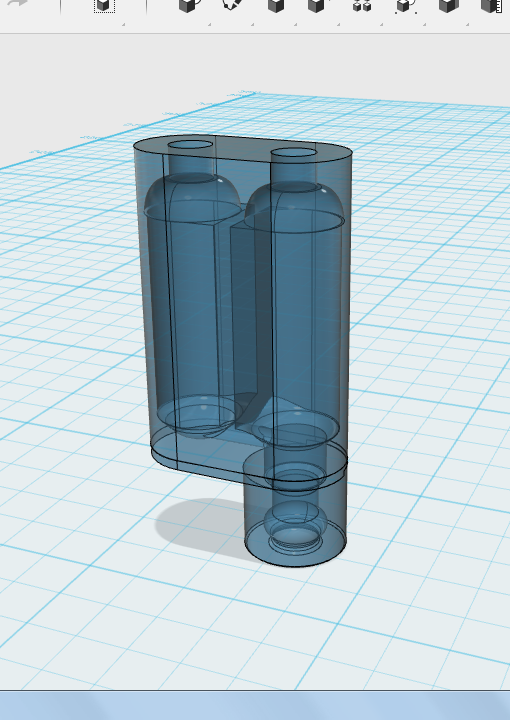

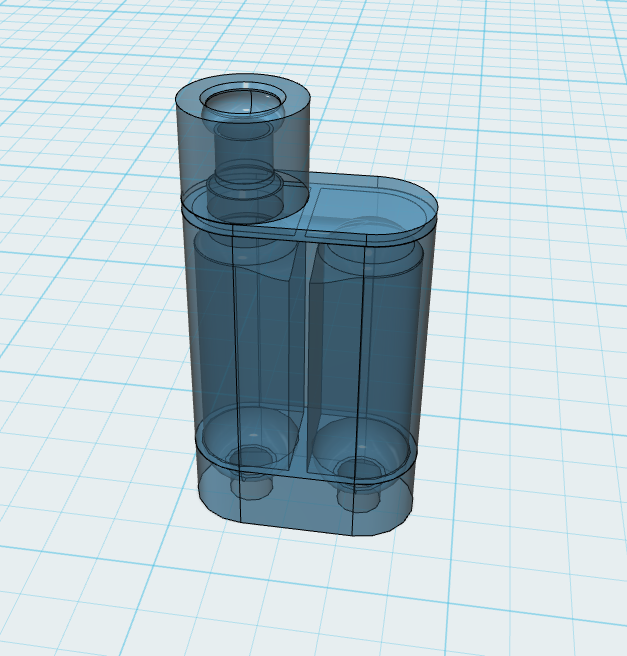

Картинка самой капсулы изнутри и снаружи



На бумаге всегда лучше чем готовое изделие.
Капсулы печатались на 3D принтере.

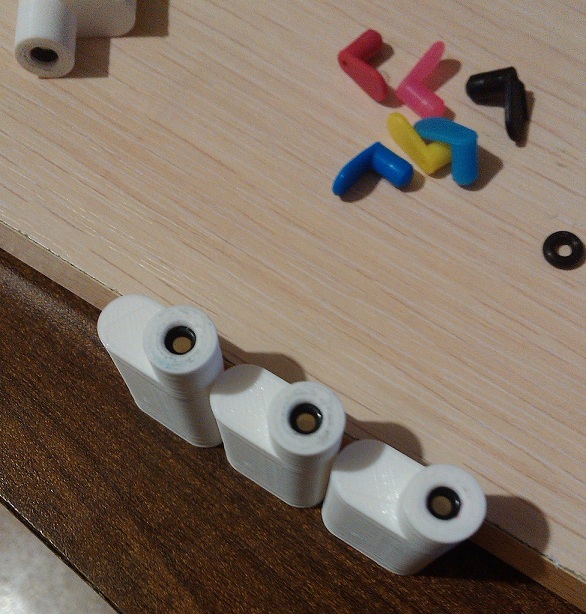

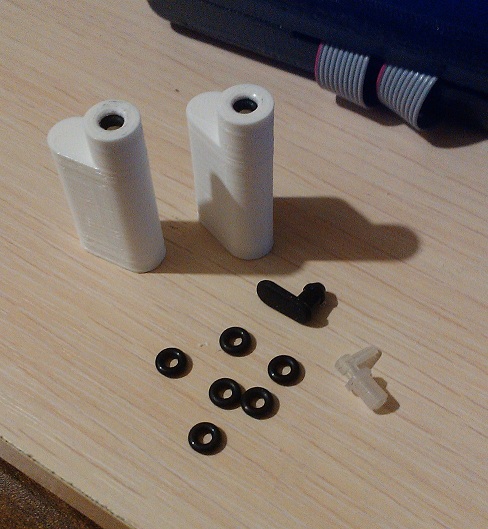

Для уплотнения на штуцере ПГ найдено готовое колечко, под него и нарисовано и напечатано.



Верхние отверстия под стандартные заглушки и уплотнения и штуцера от картриджей СНПЧ. Из-за особенности изготовления слегка меньше получаются поэтому диаметр подгоняется под тот тип который используется.

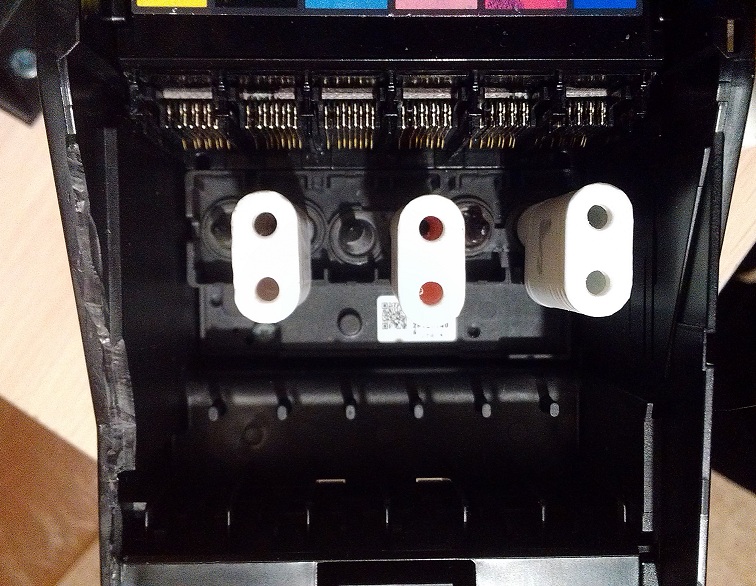

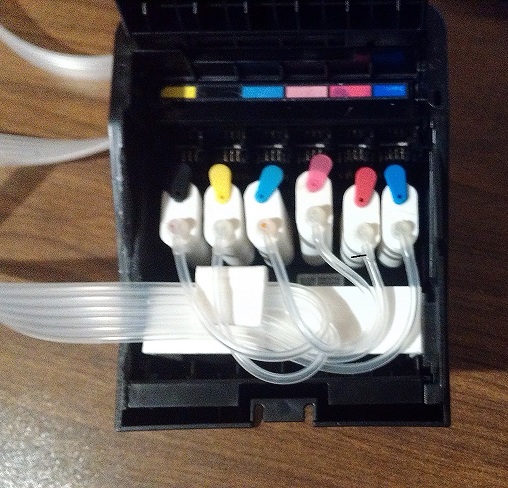

В сборе выглядит так

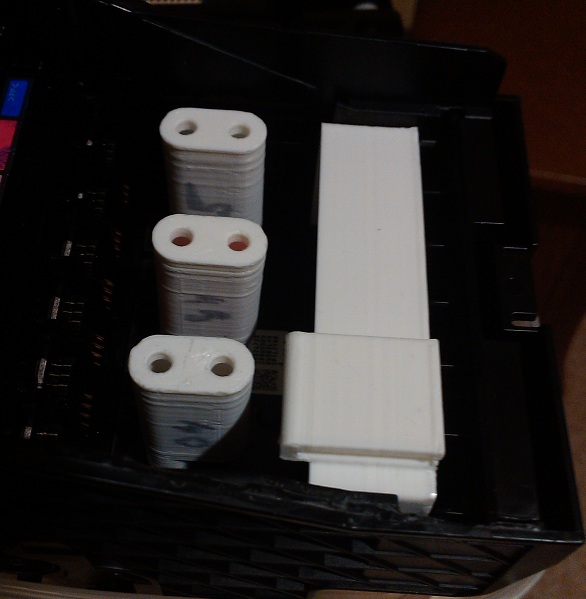

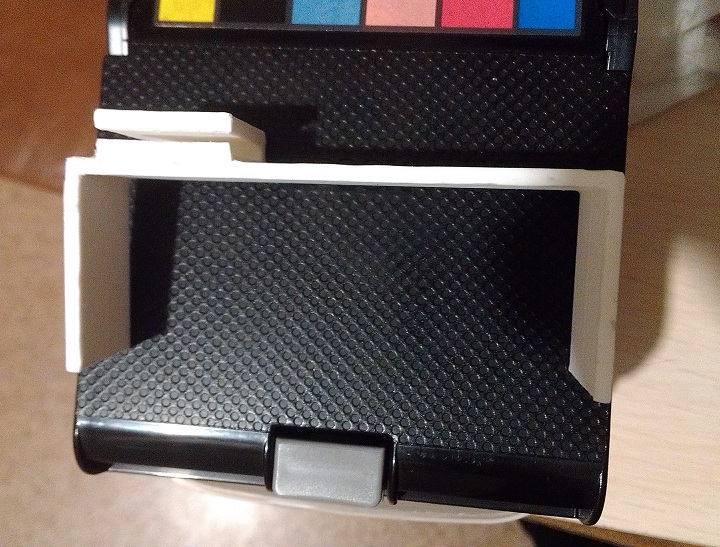

В процессе сделал крепление для удержание шлейфа



Пока на реальный принтер не устанавливал, стоят наполненные водичкой со вчерашнего вечера - тест на протечку, хотя на сам штуцер одевается плотно.



Пока как-то так

slef сказал:

Пробовал - получается не очень верх диаметром 10 мм (максимум 11-12 поместится) а под штуцера 2 отверстия по 4 мм и в результате печати корявенько получается. Если для литья в пресс-форме то пошло бы а тут нет. Теоретически можно сделать глухой верх и высверлить под заглушку и штуцер (даже можно так чтобы штуцер вклеить насмерть)

Alex_Ekb, класс ! Браво !
А как насчет в эти , замечательные , 2П капсулы внедрять фильтры ?

Alex_Ekb, я рекомендовал бы делать воздушную камеру в 1,5-2 раза больше.

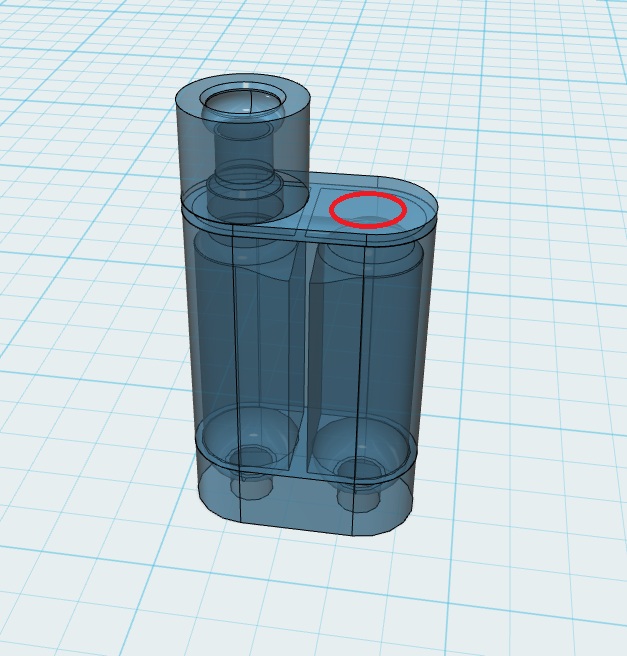

combain, Теоретически например можно здесь отверстие под пробку/заглушку



но желательно подобрать готовую так как печать силиконом или резиной не освоил, например клапан от инсулинового шприца.

Anbel, тут не думал даже, в том диаметре что есть увеличивать не куда, либо чернильную внутренний уменьшать или воздушную разтягивать. А насколько критична разница объемов?

Из трех капсул на протечку (сделаны разного размера посадка на штуцер) какая-то пропустила водичку - надо проверять по одной. По внутреннему диаметру на кольце плотно а по внешнему вопрос остается так как поверхность ребристая. Или точность печати увеличивать а может с силиконовым герметиком устанавливать.

Я так понимаю, капсулы непрозрачные? А как контролировать их заполнение?
А нельзя ли делать их с открытой одной стороной, а потом заклеивать эту сторону ПЭ пленкой? Ну типа как демпферы L800?
Всё таки я противник 2П, ввиду их бессмысленности. Вы говорите 1П с отверстием не получается. Что мешает обьединить обе полости, т.е. Убрать просто перегородку и оставить вверху отверстие для отсоса воздуха из капсулы?

slef, Прозрачный пластик можно взять, но пока тренируюсь на том что есть. Надо убедиться что все получается и работает. Есть даже прозрачный 93% слегка гнущийся, наподобие полиуретана.

slef сказал:

Сделать можно только ПЭ приклеть будет очень проблематично.

slef сказал:

Думаю что можно, даже наверное на увеличение сверху, вечером попробую на картинке изобразить.
Меня пока волнует нормальное уплотнение на штуцере.

Alex_Ekb, я просто заметил, что чем больше воздушный отсек, тем больше стабилизация.
slef, контролировать заполнение можно с помощью шприца при начальной установке. А о бессмысленности говорить это бессмысленно воду мутить в пустой колоде. По этому принципу сделаны картриджи КЕНОН, они тоже ошибаются при производстве своих картриджей?

Alex_Ekb, а почему не хочешь сделать по модели Мотрука.
