Стенд для промывки ПГ Обсудим?

|    Сообщение #401 Отправлено 22 июня 2015 - 09:44   sanek943

Slava2, может поможете. Хотел сделать схему для регулировки напряжения от минимума до 42. Нашел LM317. Нашел статью, где все описано, но не знаю как подобрать сопротивление(((
Вот статейка: http://samodelkyn.3d.../2013-10-16-154

Вот такой моторчик надо регулировать: http://www.ebay.es/i...r-/310607859141

|    Сообщение #402 Отправлено 22 июня 2015 - 09:44   Slava2

sanek943, вы чего купили тот моторчик? да он же прорву денег стоит.
Для того что бы как то рассчитать вашу схему, надо сначала знать сколько потребляет ваш мотор в номинале. Раскрутите его от 12 вольт и при этом померяйте какой ток он берет...хотя бы на холостом ходу .
Там кстати есть и советский аналог этой микросхемы...каой то КРЕН.
Больше того если на нерегулируемый КРЕН поставить на среднюю ногу переменное сопротивление, то тоже можно получить регулируемое выходное напряжение....ищите схемки. Когда то этим увлекался -всё по памяти.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #403 Отправлено 22 июня 2015 - 09:54   sanek943

Просмотр сообщенияSlava2 сказал:

anek943, вы чего купили тот моторчик?

я не покупал его. Он снят мною из CX4300.

Прикрепленное изображение: fGCjQG0hxhs.jpg

Прикрепленное изображение: 7w3jC1tZKYg.jpg

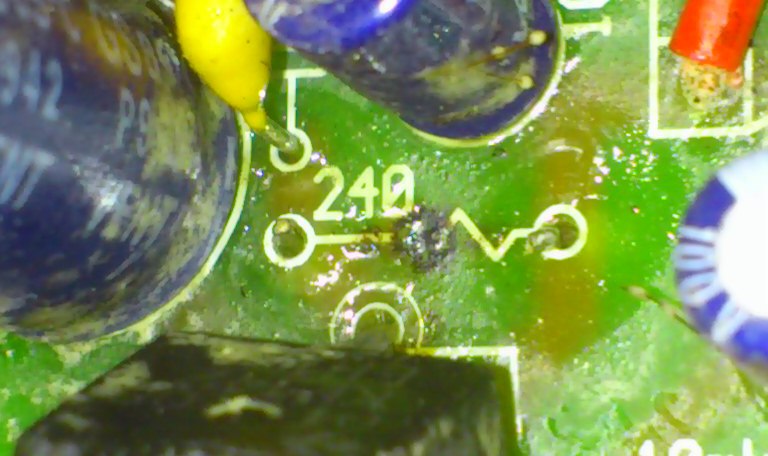

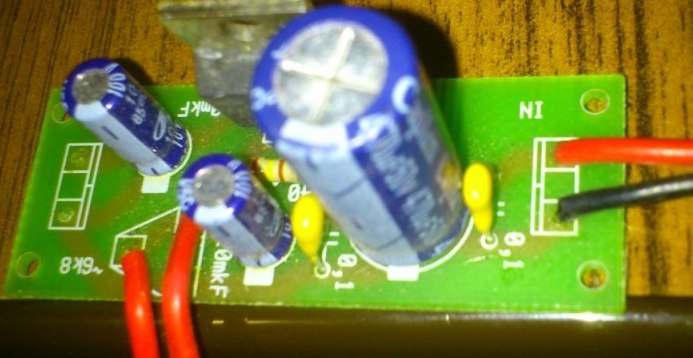

Вот такая у меня была схема, но я ее спалил))) Можно ли по этой схеме сделать новую для тех же целей????

|    Сообщение #404 Отправлено 22 июня 2015 - 10:25   Slava2

Можно. Не забывайте о радиаторе на LM-ку.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #405 Отправлено 22 июня 2015 - 10:38   sanek943

Просмотр сообщенияSlava2 сказал:

Не забывайте о радиаторе на LM-ку.

Радиатор есть. Все есть. Только помогите схемку собрать, пожалуйста

|    Сообщение #406 Отправлено 22 июня 2015 - 10:50   Slava2

так схема ж на рисована в вашей статейке.
Потребление вашего мотора около 0.1а...Подставляете значение в формулу и получите сопротивление порядка 12 ом....Но как по мне, то там должно быть сопротивление побольше..Начните с 50ом
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #407 Отправлено 22 июня 2015 - 11:22   sanek943

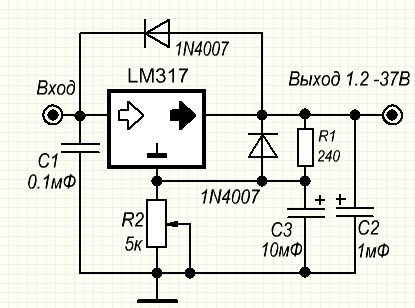

вот нашел более простую схему: http://www.liveinter.../post299265985/
Прикрепленное изображение: 0048_1.jpg

Можно ли сделать без конденсаторов????

|    Сообщение #408 Отправлено 22 июня 2015 - 11:23   Slava2

можно и без конденсаторов.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #409 Отправлено 22 июня 2015 - 11:25   sanek943

Slava2, я вот смотрю на эту схему и не очень хорошо все понимаю. Вы не могли бы нарисовать по простому и показать. Если конечно Вас не затруднит)))

|    Сообщение #410 Отправлено 22 июня 2015 - 11:48   Slava2

sanek943, https://commons.wiki...n_con_LM317.png
может эта схема будет вам более понятной?
я не знаю как и с чего вам провести курс ликбеза (прошу не принимать это на личный счет). Если вы с электрикой не имели дело, то всё надо начинать с азов....другого пути нет.

только похоже что для 317-го вот правильная распиновка http://www.onsemi.ru...ral/LM317-D.PDF
Скорее всего её путают с советсиким аналогом КРЕН5. Там вход был на 1 ноге, выход на 3-й.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #411 Отправлено 22 июня 2015 - 14:31   Nikolai67

Просмотр сообщенияsanek943 сказал:

Можно ли сделать без конденсаторов?

Можно, только напряжение на выходе будет не стабильно.

Просмотр сообщенияsanek943 сказал:

Можно ли по этой схеме сделать новую

Можно новую, но проще эту восстановить, заменить сгоревшее сопротивление и микросхему.

|    Сообщение #412 Отправлено 22 июня 2015 - 18:01   sanek943

Заказал я вот это: http://lanovtsy.ter....-a-IDe6rCk.html

|    Сообщение #413 Отправлено 08 июля 2015 - 18:04   sanek943

Есть змеевик из нержавейки и есть эмалированная кружка. Хочу в кружку вмонтировать змеевик для подогрева промывочной жидкости. Две дирки в кружке сделаю я чтобы туда пропихнуть выводы змеевика. Как их загерметизировать? Там будет постоянно горячая вода градусов 75-80. Пайку не предлагать, а то нержавейка потеряет свои свойства при таком нагреве.

|    Сообщение #414 Отправлено 08 июля 2015 - 18:24   holomen

Да просто сверху опустить змеевик. И незачем кружку дырявить.

|    Сообщение #415 Отправлено 08 июля 2015 - 18:32   sanek943

Просмотр сообщенияholomen сказал:

Да просто сверху опустить змеевик

а не его выходы будут надеты шлангочки, и я не знаю как они себя поведут над температурой 80 градусов

|    Сообщение #416 Отправлено 08 июля 2015 - 21:21   sanek943

Я вот думаю, а что если сделать по другому. Греть змеевик просто горячим воздухом. Пробовал техническим феном греть до 80 градусов (вроде норма). Я думаю нержавеющему змеевику нет разницы чем его греть??? или воздухом или водой. Не повлияет это на его свойства, как стали???
Идея такова. Взять куллер, перед ним спираль, это все дело к 12 вольтам ну или к 42 на крайний случай и греть.

|    Сообщение #417 Отправлено 25 июля 2015 - 21:03   bcs

Года полтора-два назад делал подобную систему с использованием помпы от принтера и краников аквариумных (очень они удобными оказались).
В качестве фильтра использовать пытались фильтр от капельницы. Промывка дополнительно грелась проходя через термостат.

Однако опыты как-то особой эффективности не показали....
Фильтрация возможно оказалась недостаточной, а другого нормального фильтра как-то найти не удалось.

пытался посмотреть характеристики на эти:

Просмотр сообщенияpepsiman сказал:

вот подборка фильтров
http://detail.tmall....404&abbucket=19 - фильтр 39 юаней
http://item.taobao.c...&id=43053717365 - фильтр 5 юаней
http://item.taobao.c...&id=43357447813 - фильтр 9 юаней
http://item.taobao.c...ucket=19#detail - фильтр 4 юаня

но ничего конкретного не накопал

у кого есть инфа, поделитесь пожалуйста по этим и другим подходящим фильтрам
...И будет так, что путник бредущий по дороге, обгонит всадника сбившегося с пути...

|    Сообщение #418 Отправлено 25 июля 2015 - 21:25   sanek943

Просмотр сообщенияbcs сказал:

делал подобную систему с использованием помпы от принтера

я тоже так делал, но пыптыки на роликах сгорали. спортил две помпы от епсона. Я сделал самодельную помпу:
Потом я ее доработал, но видео ее работы пока что не снял(((

Просмотр сообщенияbcs сказал:

Фильтрация возможно оказалась недостаточной, а другого нормального фильтра как-то найти не удалось.

Я использую шприц с вставленным внутрь поролоном. Вот такой вот простой вариант. Я себе сделал такую фильтрацию чернил в шприцах, из которых изготовлены 2П капсулы. Пока доволен))) Если будет интересно, нарисую и сфоткаю что и как)))

|    Сообщение #419 Отправлено 25 июля 2015 - 21:50   bcs

Просмотр сообщенияsanek943 сказал:

Я использую шприц с вставленным внутрь поролоном


для прогона жидкости по замкнутому циклу, полагаю, надо что-то посерьезнее
иначе велик риск загадить голову и привести в состояние еще худшее чем было

т.е. то что забивало сопла пройдет по кругу и зафигачит уже фильтры, а еще не дай Бог вообще их проскочит (смотря ж какое давление...)
и окажется между фильтрами и дюзами - вот тут начнется форменный гемор :wacko:
...И будет так, что путник бредущий по дороге, обгонит всадника сбившегося с пути...

|    Сообщение #420 Отправлено 25 июля 2015 - 21:54   sanek943

Просмотр сообщенияbcs сказал:

иначе велик риск загадить голову и привести в состояние еще худшее чем было

через поролон что пройдет мусор????
