Стенд для промывки ПГ Обсудим?
| Сообщение #341 Отправлено 03 июня 2015 - 15:40
Оффлайн
Инфо (944)
Slava2, как подобрать переменный резистор для управления мощностью моторчика. Моторчик питается от 42 вольт БП принтера. Ставил какой то переменный резистор (крутилочка), регулирует замечательно, но очень сильно греется.
| Сообщение #342 Отправлено 03 июня 2015 - 17:03
sanek943, нужно диммер с радиатором, если некогда разбираться с электроникой. Без заморочек купи готовый http://jewelfox.ru/lot.php?id=1670. А вообще вопрос с тягой я лично решил перепускным клапаном. Мотор крутит с постоянной скоростью, а краником уже регулирую давление
Slava2, очень похоже, что так и есть. Но как быть? При ручной прокачке шприцем нет такой проблемы. Был бы я ITшником, то подключил бы мотор через драйвер, что бы качал поочередно вперед и немного назад. Но нихрена в этих ардуинах не понимаю
Slava2, очень похоже, что так и есть. Но как быть? При ручной прокачке шприцем нет такой проблемы. Был бы я ITшником, то подключил бы мотор через драйвер, что бы качал поочередно вперед и немного назад. Но нихрена в этих ардуинах не понимаю
| Сообщение #343 Отправлено 03 июня 2015 - 17:18

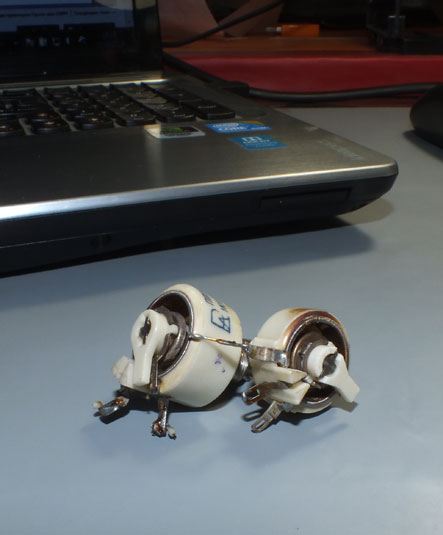

sanek943, вам надо переменное сопротивление типа ППБ, или ему подобные
Проволочные сопротивления выдержат довольно приличный ток. Вам надо погасить где то половину напряжения. Считаем по закону ома что это будет за сопротивление. Если будет греться то может лучше взять какой нибудь другой источник питания.. Сейчас полно всяких зарядок на 12вольт...Пробуйте, может и потянет
Проволочные сопротивления выдержат довольно приличный ток. Вам надо погасить где то половину напряжения. Считаем по закону ома что это будет за сопротивление. Если будет греться то может лучше взять какой нибудь другой источник питания.. Сейчас полно всяких зарядок на 12вольт...Пробуйте, может и потянет
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
А теперь ещё и epson L800 , epson L1800.
| Сообщение #344 Отправлено 03 июня 2015 - 17:22
Slava2 сказал:
вам надо переменное сопротивление типа ППБ
а есть такое где-то в старой советской технике????? а то техники полно есть, а где конкретно не знаю. Телевизоры, проекторы, магнитофоны и все такое
| Сообщение #345 Отправлено 03 июня 2015 - 19:21
sanek943 сказал:
а есть такое где-то в старой советской технике?
rain_day сказал:
Но нихрена в этих ардуинах не понимаю
В ардуины лезть никогда не поздно. Если дети могут с этим совладать, то что тогда говорить о взрослом человеке, с сформировавшемся мировозрением. Благое дело по этой теме полно материала в сети, а китайцы предлагают за умеренную плату комплектующие узлы в сборе. Бери да натыкивай на макетке.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
А теперь ещё и epson L800 , epson L1800.
| Сообщение #346 Отправлено 03 июня 2015 - 19:51
Slava2, здесь как раз детям легче. Узлы в сборе не нашёл, везде упирается в сборку схемы и программирование. Готовый узел я бы купил, если еще можно было бы каким-то софтом с графическим интерфейсом настроить работу шаговика
| Сообщение #347 Отправлено 03 июня 2015 - 20:01
Slava2 сказал:
в импульсных блоках питания ЭВМ

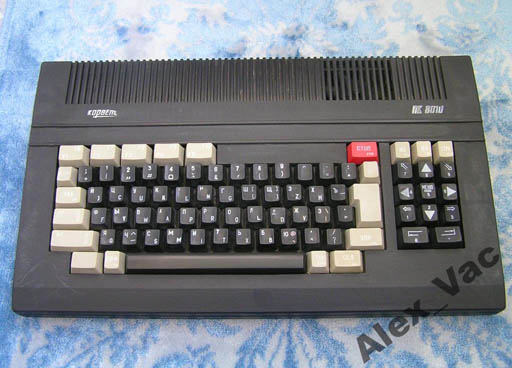

а в таком ЭВМ, что состоит из клавиатуры (типа) и монитора может такое быть? Забил как они називаються
что-то типа этого
| Сообщение #348 Отправлено 03 июня 2015 - 21:01
rain_day, насчет детям легче, то вы в чем то прав.
Узлы в сборе есть. НО вам нужно не узлы, а готовое у-во, из которого два проводка торчит
. Вот такого я не знаю....Может ДОКТОР? Только ж он прорву денег стоит....Не знаю....
в блоке питания или в самом мониторе может быть такое...надо разобрать, глянуть. У меня тоже много чего идет из разборок, особенно на начальной стадии разработки.
Узлы в сборе есть. НО вам нужно не узлы, а готовое у-во, из которого два проводка торчит
. Вот такого я не знаю....Может ДОКТОР? Только ж он прорву денег стоит....Не знаю....sanek943 сказал:
а в таком ЭВМ, что состоит из клавиатуры (типа) и монитора может такое быть?
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
А теперь ещё и epson L800 , epson L1800.
| Сообщение #349 Отправлено 03 июня 2015 - 21:38
Slava2 сказал:
в блоке питания или в самом мониторе может быть такое
а в телеках, магнитофонах, кинопроекторах нету????
| Сообщение #350 Отправлено 04 июня 2015 - 09:01
sanek943, в телеках и магнитофонах - не знаю. Я по жизни занимался ЭВМ типа ЕС ЭВМ. ЭТо такие монстры, которые потребляли около 100 ква электроэнергии. Поэтому и блоки питания у них были соответствующие.
rain_day, у вас в городе скорее всего есть фирма торгующая ардуинами (это сейчас очень популярно во всем мире). Можно обратиться к ним, они за небольшую плату накрутят вам из готовых узлов блок управления вашим моторчиком, при этом в микрокристалку зальют программу, алгоритм которой вы им скажете. В Киеве я мог бы вам подсказать аналогичный вариант, но это в Киеве...это далеко.
rain_day, у вас в городе скорее всего есть фирма торгующая ардуинами (это сейчас очень популярно во всем мире). Можно обратиться к ним, они за небольшую плату накрутят вам из готовых узлов блок управления вашим моторчиком, при этом в микрокристалку зальют программу, алгоритм которой вы им скажете. В Киеве я мог бы вам подсказать аналогичный вариант, но это в Киеве...это далеко.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
А теперь ещё и epson L800 , epson L1800.
| Сообщение #351 Отправлено 04 июня 2015 - 10:25
sanek943, вот какая возникла мысль по поводу потенциометра http://www.lomstat.r...nik/ppb-3a.html
ищите на радиорынках или на блошиных рынках барыг, которые скупает радиоэлементы на переработку. За пару гривен прикупите у них нужный потенциометр.
ищите на радиорынках или на блошиных рынках барыг, которые скупает радиоэлементы на переработку. За пару гривен прикупите у них нужный потенциометр.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
А теперь ещё и epson L800 , epson L1800.
| Сообщение #352 Отправлено 04 июня 2015 - 10:52
Slava2 сказал:
прикупите у них нужный потенциометр
а какие должны быть у него параметры???? Регулировка будет происходить от 0 до 42 вольт
Slava2 сказал:
ищите на радиорынках или на блошиных рынках барыг
нету у нас таких. Я не с города а с поселка
| Сообщение #353 Отправлено 04 июня 2015 - 10:57
sanek943 сказал:
а какие должны быть у него параметры
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
А теперь ещё и epson L800 , epson L1800.
| Сообщение #354 Отправлено 04 июня 2015 - 11:25
Slava2 сказал:
надо знать какой реально ток потребляет ваш движок во время работы (под нагрузкой)
а как это узнать????
| Сообщение #355 Отправлено 04 июня 2015 - 11:29
sanek943 сказал:
а как это узнать?
ну как?
Вспоминаем шестой класс, вторую четверть урок физики.А если по теме, то потребуется амперметр (лучше тестер) , с пределом до 1 ампера. Включаем в разрыв цепи, меряем силу тока под нагрузкой (т. е. когда реально он качает жидкость)
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
А теперь ещё и epson L800 , epson L1800.
| Сообщение #356 Отправлено 04 июня 2015 - 11:31
Slava2 сказал:
лучше тестер
а не подскажите как тестером правильно замерить силу тока???? Напряжение мерял, а силу тока нет((((
| Сообщение #357 Отправлено 04 июня 2015 - 11:33
или любая ссылка по поиску ИЗМЕРЕНИЕ СИЛЫ ТОКА
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
А теперь ещё и epson L800 , epson L1800.
| Сообщение #358 Отправлено 04 июня 2015 - 11:39
Slava2 сказал:
с пределом до 1 ампера
что это значит???
у меня вот такой самый дешевый тестер http://1000-instrume...pluatatsii.html
Смогу ли я ним это сделать????
| Сообщение #359 Отправлено 04 июня 2015 - 12:28
сможете. Включите красный провод на 10а (верхнее гнездо) и переключатель тоже напротив. Он будет мерять от 5ма до 10 ампер
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
А теперь ещё и epson L800 , epson L1800.
| Сообщение #360 Отправлено 05 июня 2015 - 12:03
Slava2, "пузырьковый засор" практически не происходит при нагреве жидкости до 50 градусов
