Стенд для промывки ПГ Обсудим?
Оффлайн
Инфо (28)
| Сообщение #222 Отправлено 14 апреля 2015 - 11:38
возможно это оборудование можно применить для промывок голов. Цены не дикие. Микронасос и гидроклапан интересны даже очень!
http://www.simplab.r...ection/mehanika
http://www.simplab.r...ection/mehanika
| Сообщение #223 Отправлено 19 апреля 2015 - 14:22
Пришла, наконец то, кое-какая комплектация для построения промывочного у-ва ПГ

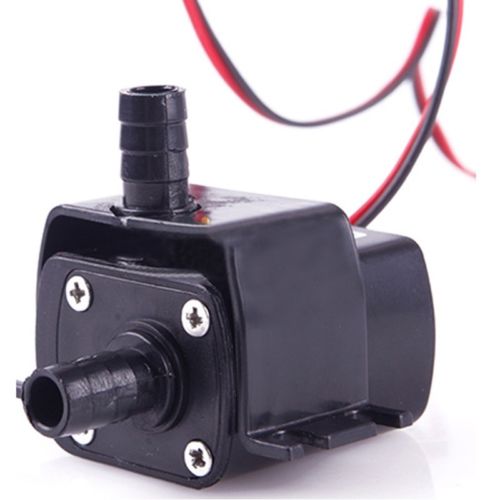

Это ценробежный насос, выполнен вполне добротно. Прокачивает до 240 л в час.
Как они пишут: ПОЛНАЯ АМФИБИЯ, МОЖЕТ РАБОТАТЬ ПОД ВОДОЙ...
А также: БЕЗЩЕТОЧНЫЙ, С МАГНИТНЫМ РОТОРОМ....Т.е. сразу все прелести жизни. А ещё нет динамических уплотнительных сальников!
Прокачка - 1 галон/мин
Потребление - 4.2вт
Может работать как с кислотами так и с щелочами и разными маслами (кроме сливочного)
Хотя , раб. температура до 75 град, поэтому можно попробовать и сливочное.
Но здесь он вряд ли может быть уместен, т.к. крыльчатка должна находится ниже уровня забора жидкости. Здесь это сделать довольно сложно.
Скорее всего что этот насос пойдет для подкачки уф лака на лакировочной машинке.
А для промывки голов пойдет вот этот
http://www.ebay.com/...K%3AMEBIDX%3AIT
Его я тоже довольно успешно обкатываю сейчас...но об этом немного позже
Это ценробежный насос, выполнен вполне добротно. Прокачивает до 240 л в час.
Как они пишут: ПОЛНАЯ АМФИБИЯ, МОЖЕТ РАБОТАТЬ ПОД ВОДОЙ...
А также: БЕЗЩЕТОЧНЫЙ, С МАГНИТНЫМ РОТОРОМ....Т.е. сразу все прелести жизни. А ещё нет динамических уплотнительных сальников!
Прокачка - 1 галон/мин
Потребление - 4.2вт
Может работать как с кислотами так и с щелочами и разными маслами (кроме сливочного)
Хотя , раб. температура до 75 град, поэтому можно попробовать и сливочное.Но здесь он вряд ли может быть уместен, т.к. крыльчатка должна находится ниже уровня забора жидкости. Здесь это сделать довольно сложно.
Скорее всего что этот насос пойдет для подкачки уф лака на лакировочной машинке.
А для промывки голов пойдет вот этот
http://www.ebay.com/...K%3AMEBIDX%3AIT
Его я тоже довольно успешно обкатываю сейчас...но об этом немного позже
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
А теперь ещё и epson L800 , epson L1800.
| Сообщение #224 Отправлено 19 апреля 2015 - 23:21
Slava2 сказал:
Скорее всего что этот насос пойдет для подкачки уф лака на лакировочной машинке.
Mimaki cjv30-160, Riso EZ 201, Konica Minolta bizhub C224e, OKI C9655HDTN, hp cp1525n, hp p1102, Epson Stylus Pro 7890, Epson Stylus Photo 1410, Epson Stylus Photo PX660, Epson L800 2шт.,Epson Stylus Photo T50, резак Kw-trio 3946, GCC Sable SB-60
| Сообщение #225 Отправлено 20 апреля 2015 - 08:37
Иванович, здесь я с Вами согласен. Растворители 646, 647 - это достаточно агрессивные растворители.
Навскидку вышеупомянутые насосы отштампованы из полистирола, сходного внешне, с тем что и на конструктивах ПГ.
Лак что мы применяем для покрытия компакт дисков - это лак по составу ближе к типографскому УФ лаку. Там присутствует растворитель сродни с изопропиловым спиртом. Я попробовал растворять опилки от этого насоса изопропиловым спиртом. Вроде держит.
Навскидку вышеупомянутые насосы отштампованы из полистирола, сходного внешне, с тем что и на конструктивах ПГ.
Лак что мы применяем для покрытия компакт дисков - это лак по составу ближе к типографскому УФ лаку. Там присутствует растворитель сродни с изопропиловым спиртом. Я попробовал растворять опилки от этого насоса изопропиловым спиртом. Вроде держит.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
А теперь ещё и epson L800 , epson L1800.
| Сообщение #226 Отправлено 20 апреля 2015 - 08:48
Эхх, мне бы лакировку для бумаги со скоростью хотябы 10-20 листов в минуту... Может посоветуете что-нибудь?
| Сообщение #227 Отправлено 20 апреля 2015 - 08:54
Беломор, посоветую. Чего ж не посоветовать хорошему человеку?
http://reseters.ru/...showtopic=31250 Целую тему когда то создал. Система вполне трудоспособная. Проверено. Уже несколько линий трудятся на благо человеков на просторах необъятной родины.
Немного покумэкать - можно и а3 легко покрывать.
http://reseters.ru/...showtopic=31250 Целую тему когда то создал. Система вполне трудоспособная. Проверено. Уже несколько линий трудятся на благо человеков на просторах необъятной родины.
Немного покумэкать - можно и а3 легко покрывать.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
А теперь ещё и epson L800 , epson L1800.
| Сообщение #228 Отправлено 20 апреля 2015 - 17:58

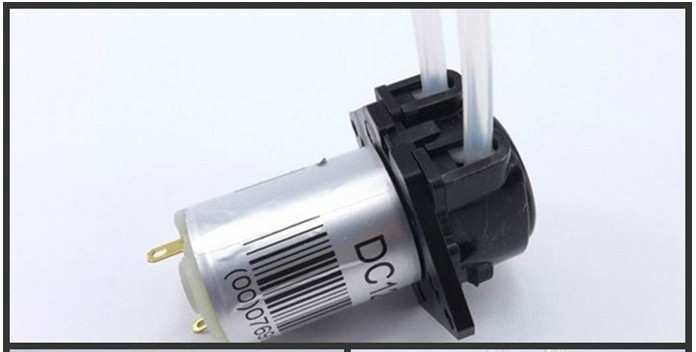

А это перистальтический насос:
Он дороже предыдущего.Он стоит около 10 долл.
Насос реверсный.
Производительность около - 70 мл./мин.
Питание - 12 вольт.
Потребление - 80 ма.
Небольшой ролик:
https://youtu.be/gJ0oDnPoqsY
Как мы видим - насос может создавать достаточное разрежение при встречной прокачке (даже это разрежение придется ограничивать).
Положение насоса может находиться на любом уровне относительно головы.
Недостатком этого насоса можно считать температурное ограничение - 45 град. При более высокой температуре трубка теряет упругость, и как следствие - падает давление.
Преимущество: реверс, и изменение скорости потока. Редуктор мотор-насос = 50. Постоянно токовый мотор позволяет в больших пределах менять скорость, а редуктор дает хорошую мощность.
Он дороже предыдущего.Он стоит около 10 долл.
Насос реверсный.
Производительность около - 70 мл./мин.
Питание - 12 вольт.
Потребление - 80 ма.
Небольшой ролик:
https://youtu.be/gJ0oDnPoqsY
Как мы видим - насос может создавать достаточное разрежение при встречной прокачке (даже это разрежение придется ограничивать).
Положение насоса может находиться на любом уровне относительно головы.
Недостатком этого насоса можно считать температурное ограничение - 45 град. При более высокой температуре трубка теряет упругость, и как следствие - падает давление.
Преимущество: реверс, и изменение скорости потока. Редуктор мотор-насос = 50. Постоянно токовый мотор позволяет в больших пределах менять скорость, а редуктор дает хорошую мощность.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
А теперь ещё и epson L800 , epson L1800.
| Сообщение #229 Отправлено 23 апреля 2015 - 16:04

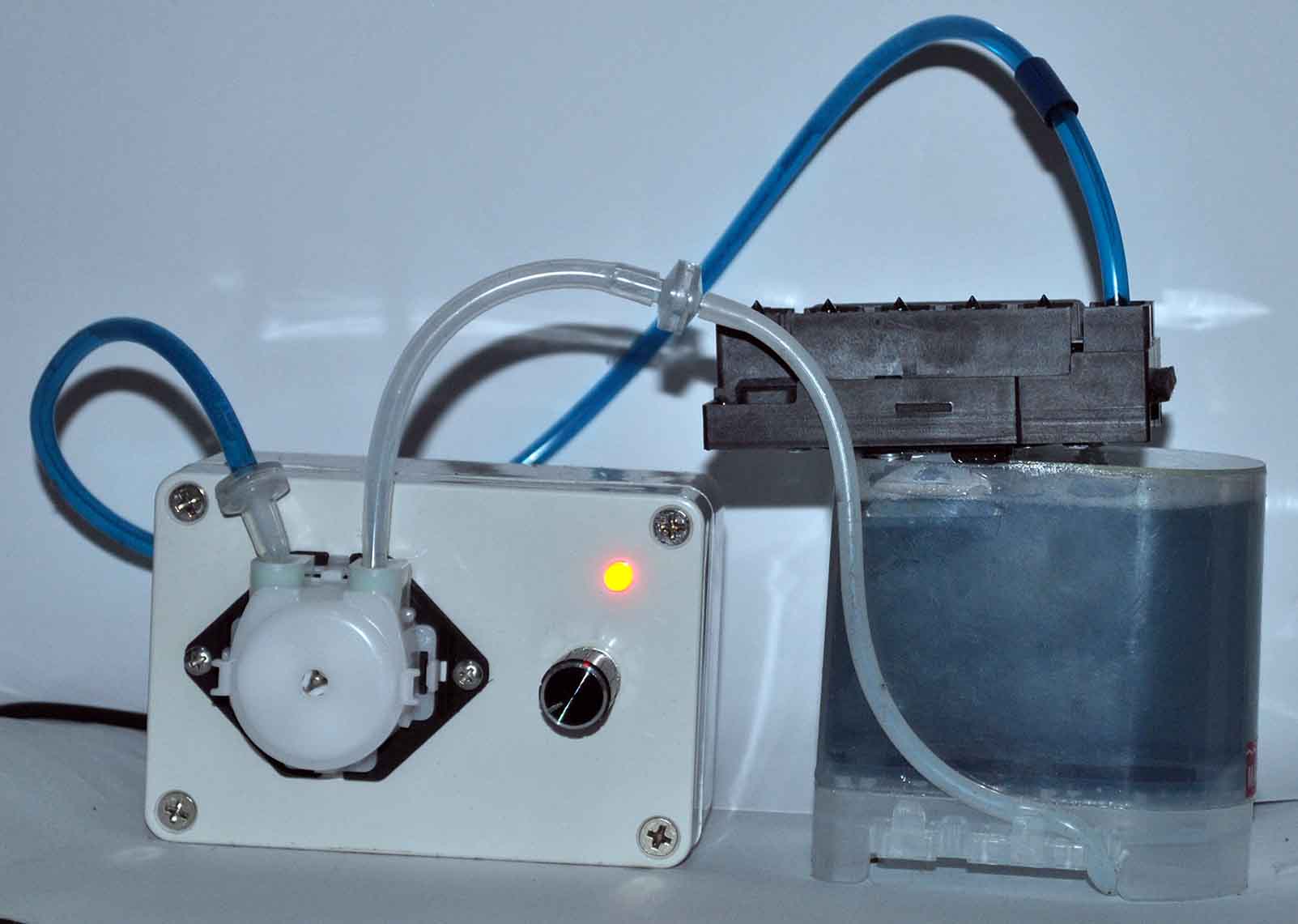

Бурбулятор в действии, отмыл на все 100%, около 8 ПГ. Отмывал практически весь день, один раз менял жидкость и фильтра для каждой ПГ
Производительность 60мл, но ставлю на минимальные обороты, иначе все пенится
Производительность 60мл, но ставлю на минимальные обороты, иначе все пенится
Прикрепленные изображения
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты
| Сообщение #230 Отправлено 23 апреля 2015 - 16:23
pepsiman сказал:
Бурбулятор в действии
откуда помпа????
| Сообщение #231 Отправлено 23 апреля 2015 - 16:33
С Китая, продавалась как есть, с регулятором оборотов, емкость сделал из донора от СНПЧ, 350мл, разрезал, преимущество в том, что там двойное дно, даже окрашенная промывка, очень медленно поднимается вверх, соответственно и грязь если что то просочилось через фильтра
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты
| Сообщение #232 Отправлено 23 апреля 2015 - 16:35
pepsiman сказал:
но ставлю на минимальные обороты, иначе все пенится
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
А теперь ещё и epson L800 , epson L1800.
| Сообщение #233 Отправлено 23 апреля 2015 - 16:41
pepsiman сказал:
С Китая, продавалась как есть
а какназываеться. Можно ссылку в студию???
| Сообщение #234 Отправлено 23 апреля 2015 - 16:52
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты
| Сообщение #235 Отправлено 23 апреля 2015 - 17:07
pepsiman, идиально !
Тест дюз промытой ПГ покажешь ?
Тест дюз промытой ПГ покажешь ?
Будущее теперь наше и оно начинается СЕЙЧАС!
R3000 . 3880 . 7900 . 9890 . ipf6400 . ipf605 . bizhub C552 . bizhub pro C6500 .
R3000 . 3880 . 7900 . 9890 . ipf6400 . ipf605 . bizhub C552 . bizhub pro C6500 .
| Сообщение #236 Отправлено 23 апреля 2015 - 18:23
pepsiman,
Ого! А как Вы поняли там, о чем речь? Все ж по-китайски.
Ого! А как Вы поняли там, о чем речь? Все ж по-китайски.
| Сообщение #239 Отправлено 24 апреля 2015 - 03:37
Slava2 сказал:
а если добавить доп. ресивер
Думаю что колебания дают лучший эффект , потому как самотеком, ПГ плохо промываются, только лишь если засор не значительный, правда движение жидкости другое, вход - чернильнозаборная игла
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты
| Сообщение #240 Отправлено 24 апреля 2015 - 10:49
продолжаем совершенствовать у-во для промывки ПГ.

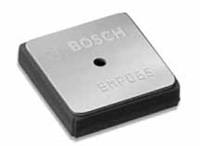

Есть вот такой полупроводниковый датчик давления:
Он выдает информацию по шине I2c.

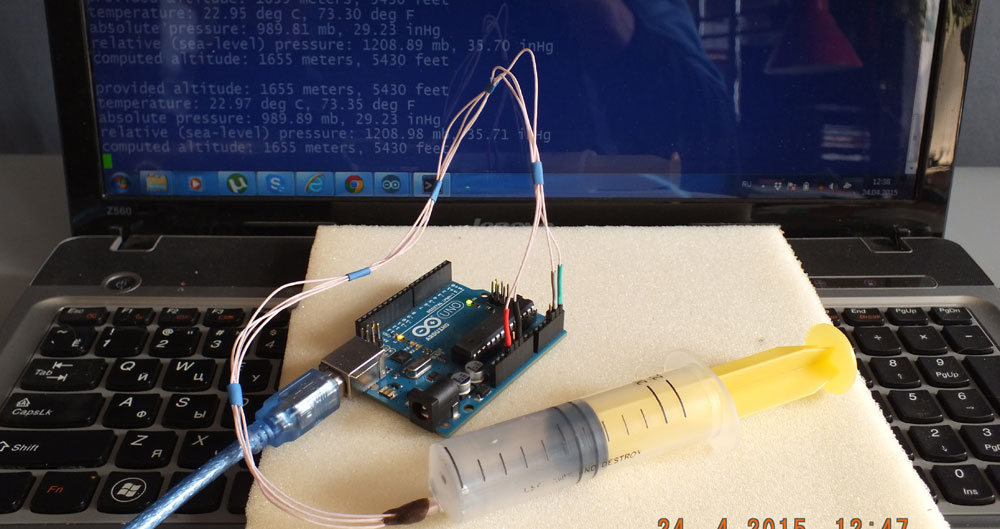

Собрал вот такой бесхитростный стенд:
На практике получилось, что он меряет изменение давления +/- 700 hPa (это порядка +/- 10 psi или 0.7 атм).
Этого будет вполне достаточно для контроля давления при промывках.
Планирую через этот же микроконтроллер управлять перистальтическим насосом: снижать - повышать обороты, менять направление.
В качестве микроконтроллера использовал ARDUINO UNO. Для этой системы в интернете полно библиотек, да и отладочная оболочка существует.
Контрольная информация снималась через USB-порт на компутер.
Есть вот такой полупроводниковый датчик давления:
Он выдает информацию по шине I2c.
Собрал вот такой бесхитростный стенд:
На практике получилось, что он меряет изменение давления +/- 700 hPa (это порядка +/- 10 psi или 0.7 атм).
Этого будет вполне достаточно для контроля давления при промывках.
Планирую через этот же микроконтроллер управлять перистальтическим насосом: снижать - повышать обороты, менять направление.
В качестве микроконтроллера использовал ARDUINO UNO. Для этой системы в интернете полно библиотек, да и отладочная оболочка существует.
Контрольная информация снималась через USB-порт на компутер.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
А теперь ещё и epson L800 , epson L1800.
