combain, реально вещь шикарная ... и напор будет менее пульсирующий ... хочу

Slava2,

Цитата

А я подозреваю вот это http://akvaron.ru/as...cj6kz5.W665.jpg

Alex_Ekb,

Цитата

Купи , а вообще реально можно собрать стенд для промывки ПГ только из аквариумных помп и оборудивания .

http://nasosy.pro/c/...ozator-tp-3005/ я у себя нашел ))

Вот к примеру краник http://www.arowana-i...roducts_id=9453

combain, по твоей ссылке это перистальтический ? А пыптики не отвалятся?
Да и дорогой для такой мощности

Готовая конструкция насоса, городить почти ничего не надо. Только регулятор оборотов и остальное по желанию.

Вот к примеру поидет для промывки ПГ на 4-8 цветов http://www.arowana-i...im0ous6qpmm1465

combain сказал:

А крантик я себе уже такой купил http://www.ebay.com/...K%3AMEBIDX%3AIT

Вот к примеру отличный регулятор http://www.arowana-i...nipfijpq1l5eef1

combain сказал:

Вообще то диммерами постоянного тока они чаще называют регулятор напряжения с определенной стабилизацией по напряжению...А здесь я предпочитаю обратную связь по току, тогда обороты будут стабильны.

Вот помпа http://www.arowana-i...j6bdkhq8k4a6p67
И вот http://www.arowana-i...roducts_id=8038
А вот клапан http://www.arowana-i...j6bdkhq8k4a6p67

Вот ещё что-то http://www.arowana-i...j6bdkhq8k4a6p67

combain, только цены у них бандитские. В ARDUIN-ах они в два-три раза дешевле.
И вот тот насосик не подойдет - там нет входного штуцера
http://arduino-ua.co...i_nasos-pompa-2

Alex_Ekb сказал:

Выдерживает, ведь качает она незамерзайку, а там до 30% спирта, ПАВ и прочее.

Slava2 сказал:

Я же подключал голову к такому насосу...
Для кого я писал не понятно....

"- Подсасывает воздух непонятно откуда, похоже откуда-то изнутри себя, особенно при попытке всасывать, как следствие перестаёт качать

Вывод - не работает такой тип насосов для данной задачи, аквариумные центробежные будут ещё хуже, т.к. значительно слабее."


Расскажу поподробней.

Центробежный насос создаёт неплохое давление и имеет хорошую производительность при малых размерах и простоте конструкции.
Кроме того практически отсутствует гидроудар при резком изменении условий, например заткнули выход, а он продолжает крутится в отличие от перистальтического который либо остановится, либо сломается либо будет давить до победного пока не лопнет шланг, ПГ или ещё что.
Т.е. при поданном на центробежный насос постоянном напряжении мы имеем постоянное давление не зависимо от внешних условий и степени забитости ПГ, что для неё безопасно. Это безусловно несомненный плюс такого типа насосов.

И чёрт бы с ним с этим подсосом воздуха если бы поток при промывке ПГ был большим, а там этот поток совсем небольшой, скорость движения воды маленькая и пузырьки воздуха просто не выгоняются из рабочей камеры. В результате он перестаёт качать.

Может мне попался неудачный экземпляр, может неудачная конструкция, может импортный был бы лучше, я к сожалению не знаю, но факт есть.

combain сказал:

Ребят вы что?

Диапазон регулировки производительности: 1-60 мл/мин.
Скорость вращения: 0.1 - 60 об/мин.





Распределитель нержавейка 8 выходов - $17.14

Распределитель нержавейка 10 выходов - $21.14

Распределитель пластик 10 выходов 2 шт - $10.99

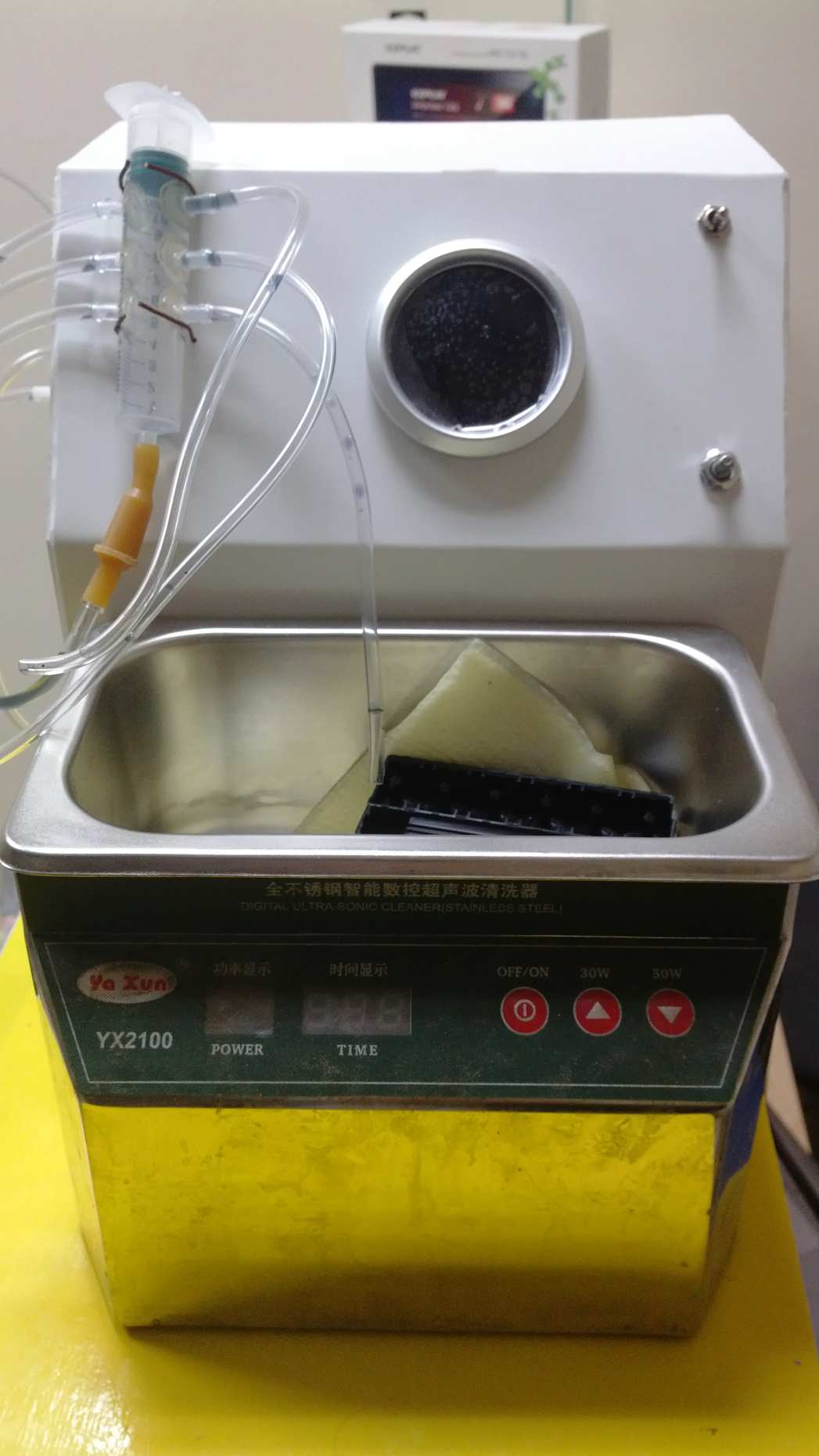

Всем привет! Подолью масло в огонь. Вот собрал на днях себе девайс.
Состоит из:
- индикатор давления и датчик к нему (Turbo Boost)
- насос (ink pump)
- БП 12В, взял для настольных светильников с галогеновыми лампами
- регулятор напряжения на LM317, для регулировки оборотов насоса
- 2 медицинские системы и куча шприцов
- корпус собран из пвх пластика
- уз ванна (купить можно в магазинах Профи и Green Spark)

в наличии небыло тройников, поэтому собрал из шприцов распределитель ) сделал пока на 6 каналов. голова R200.

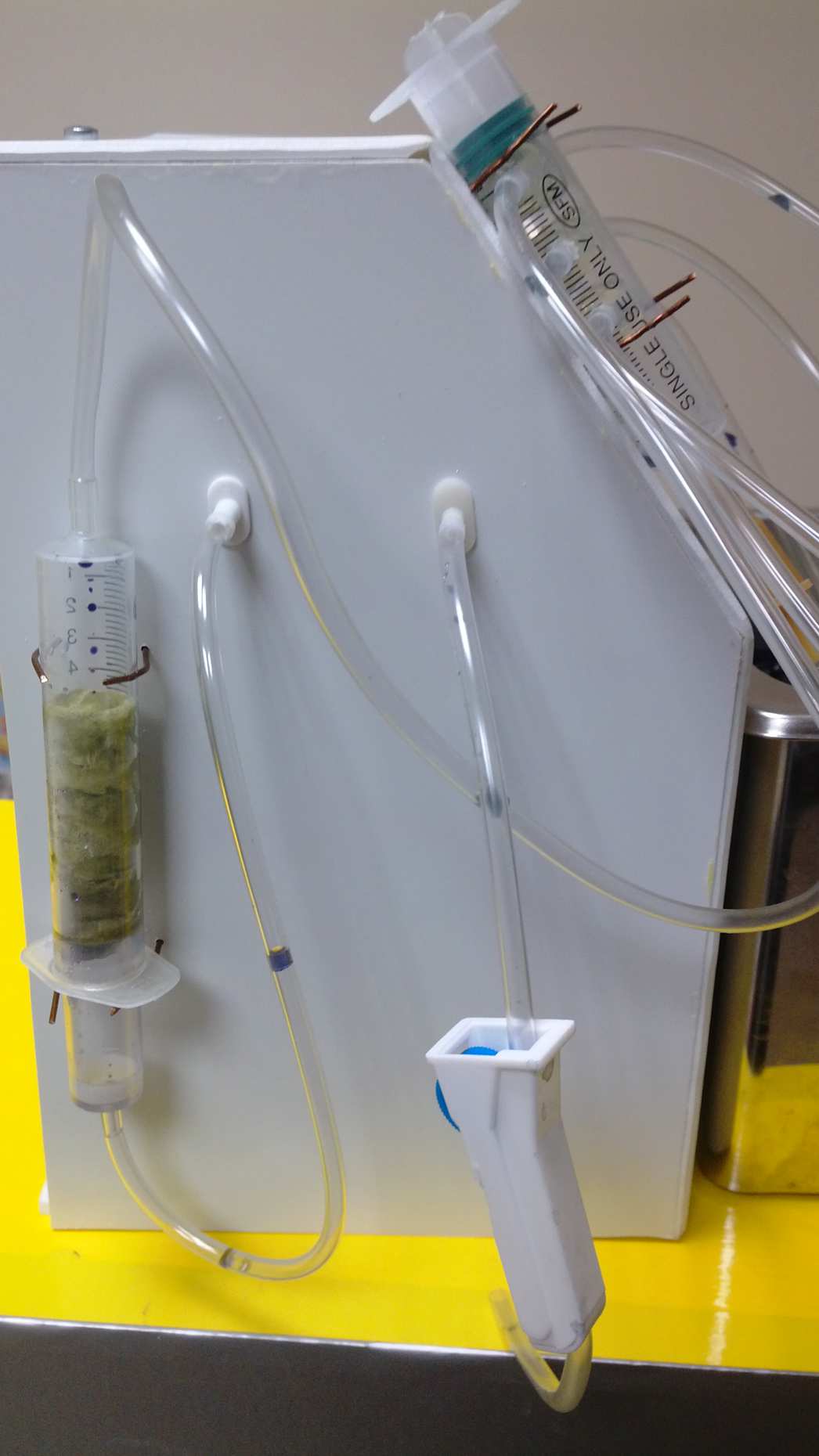

Вид сбоку

два штуцера - вход и выход
фильтр собрал на скорую руку (шприц, часть системы, вата)

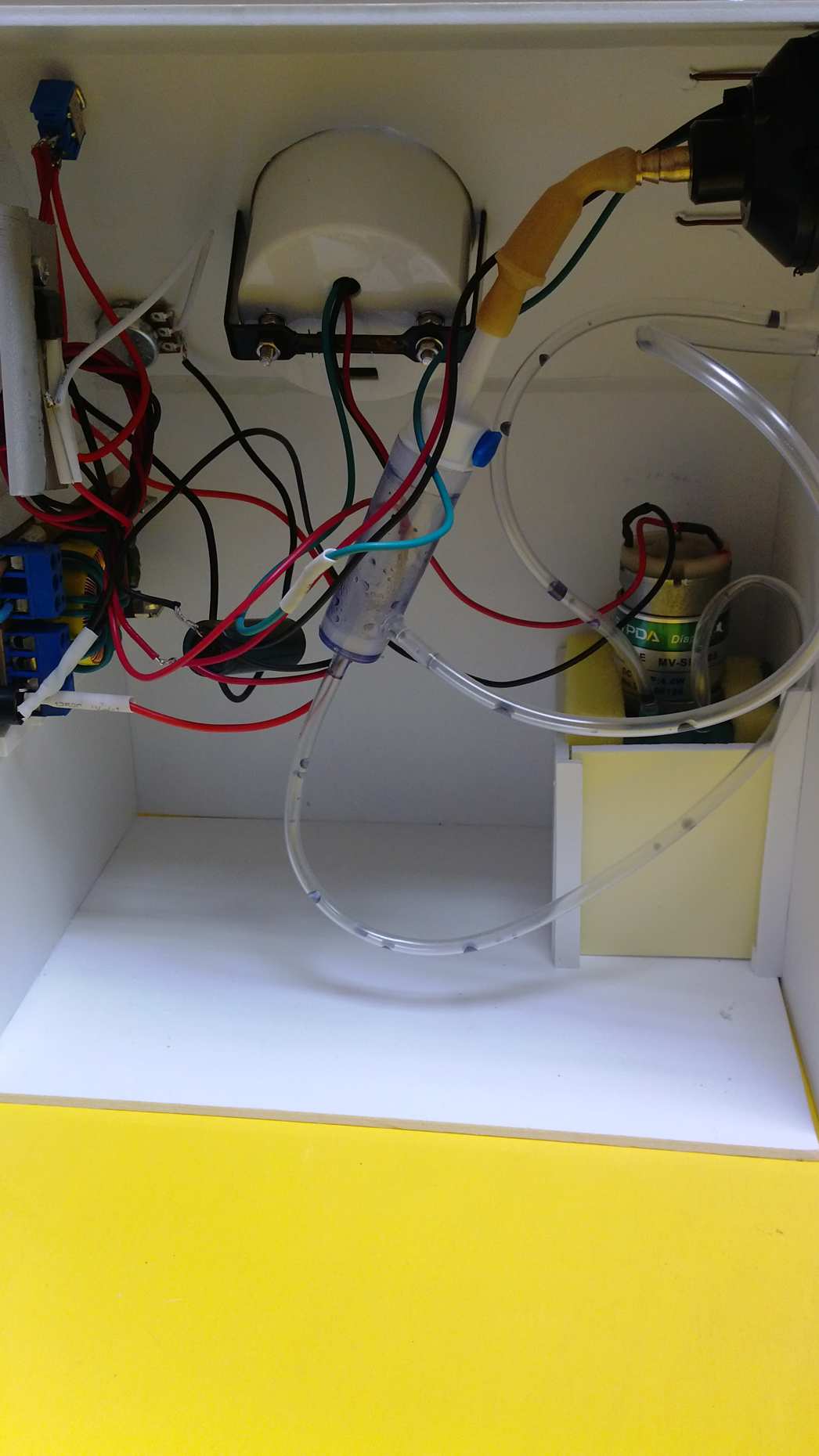

вид внутри

согласен, бардак. Всё делалось на проверку.
слева БП, поднял повыше, на всякий, вдруг будет где то протекать.
справа внизу насос, для погашения вибраций поместил в поролоне (как называется незнаю, таким посуду мою)
между входным каналом и датчиком поместил расширительный бачек, из мед системы, просто во время работы жидкость потихоньку добирается до датчика.

Sprutx сказал:

Sprutx сказал:

вы конкретизируйте...объясните что...а то ...х.з что за ответ
А если подсасывает воздух, то достаточно опустить его ниже точки забора,или через тройник дать ему доп. питание (пусть гоняет по малому контуру и фильтрует "отработку"). И проблем то.
Ладно, особо убеждать не буду, придет основная комплектация...постараюсь на практике убедить

Итоги первого теста:
- насос немного мощноват, нада не более 100 мл\в минуту
- первые 100-150 мл очищающей жидкости надо сливать в отдельную ёмкость
- в идеале, перед установкой на стенд, промыть голову обычным способом - шприцом.
- необходим хороший состав промывочной жидкости (дёшево и сердито)
Испытуемая - голова от R200. её мне подарили без принтера. на первом тесте выяснилось, кто то печатал пегментом. Следствие - головка закупорилась.
Так же необходима электроника на микроконтроллере (контроль давления, время работы и пр)
В планах поставить два насоса - вакуум и давление. Напрягает переключение штуцеров.
Насос проверил на создаваемый вакуум - догнал до 8psi. Насос хим стойкий.

vitek1658, супер !
Прям как доктор !
Продолжай в том же духе

vitek1658 сказал:

а если поставить тройники и электрические клапана по 4 бакса за шт.?
А тут кто то говорил что избыток давления - это плохо...а ваш сосет 0.5атм...!

Изначально идея шла от Print Head Doctor. По инструкции там промывают на давлении 5 psi. Я же тестил только на давлении не выше 4 psi. Ранее, поигравшись шприц-датчик давления, пришёл к выводу, что 5 psi смертельно для головы, однако у меня 1 psi теряется на фильтре из ваты. Следовательно голова тестилась на 3 psi. Про 8psi имел ввиду на холостом ходе (без подключение головы).

vitek1658,

Цитата

А вы считали зависимотсть давления от количества дюз ПГ ?

Давление 5 psi рекомендуемо для ПГ где 180 х 8 дюз .
Вы же дали давление 5 psi на ПГ где 90 х 6 дюз ...
