Стенд для промывки ПГ Обсудим?

|    Сообщение #241 Отправлено 24 апреля 2015 - 15:46   Slava2

Завершение поста №242

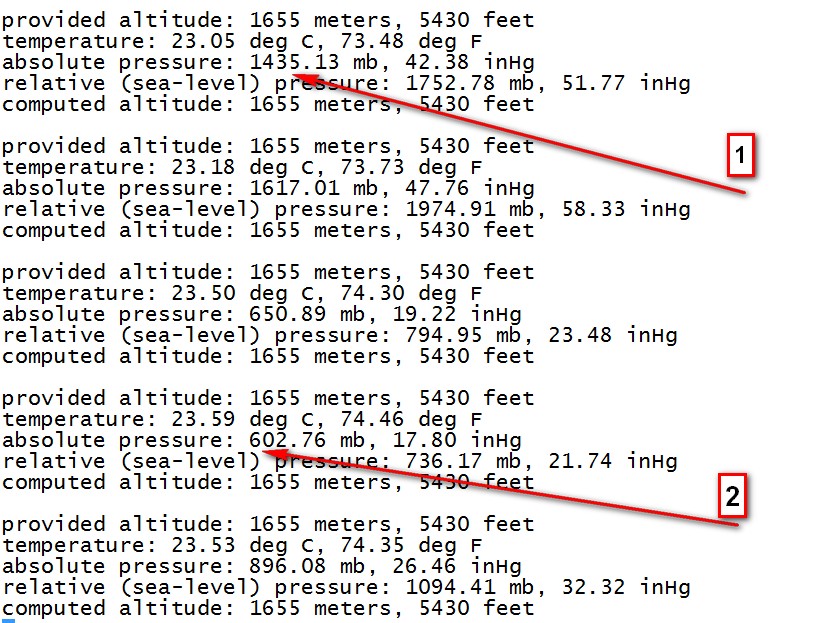

И как то вот так выглядит один из скринов:
Прикрепленное изображение: 2015-04-24_164235.jpg
1 - шприц сжат, высокое давление
2 - шприц растянут, низкое давление
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #242 Отправлено 25 апреля 2015 - 07:48   Serge_237

pepsiman, что использовали в качестве промывочной жидкости?

|    Сообщение #243 Отправлено 25 апреля 2015 - 11:27   pepsiman

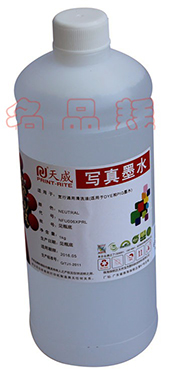

Самая дешевая, Китайская Tianwei - 5$ за литр

Прикрепленные изображения

  • Прикрепленное изображение: T2J7AAXl4aXXXXXXXX_!!37302120.jpg
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты

|    Сообщение #244 Отправлено 26 апреля 2015 - 09:10   pepsiman

После тотальной промывки много кривоструя, исчезает довольно быстро, при проверке дождиком - это заметно. Думаю нужно добавить реверс. После продолжительного прогона жидкости "обратным отсосом", какое то время нужно прогонять жидкость, в естественном направлении движения чернил.
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты

|    Сообщение #245 Отправлено 26 апреля 2015 - 10:01   combain

pepsiman,

Цитата

После продолжительного прогона жидкости "обратным отсосом", какое то время нужно прогонять жидкость, в естественном направлении движения чернил.

Ещё хорошо бы было добавить режимы : пульсация , увеличение / уменьшение потока , автореверсный механизм , пиковые скачки потока .
Будущее теперь наше и оно начинается СЕЙЧАС!
R3000 . 3880 . 7900 . 9890 . ipf6400 . ipf605 . bizhub C552 . bizhub pro C6500 .

|    Сообщение #246 Отправлено 26 апреля 2015 - 10:22   Slava2

Просмотр сообщенияpepsiman сказал:

После продолжительного прогона жидкости "обратным отсосом", какое то время нужно прогонять жидкость, в естественном направлении движения чернил.

Так а в чем проблема? Тот насос что у вас (по аналогии с моим) - реверсивный. Поменяли полярность напряжения, и он будет качать в обратном направлении.
Только здесь есть опасность подать сильно высокое давление в прямом направлении. Скажем мой насос легко давит до 20 psi. Как бы башмак не оторвать.
Вот для этого и была мысль использовать давлемометр :give_rose:...и автоматически отключать мотор насоса, в случае превышения давления.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #247 Отправлено 26 апреля 2015 - 14:57   pepsiman

Все будет дорабатываться, на данный момент такая ситуация - все цвета дождик ровный, кроме желтого. Поставил емкость с жидкостью промывочной, в емкость большего размера, налив предварительно туда горячей воды. Промывка теплой жидкостью, дает превосходный результат, за 30-40 минут, все пришло в норму. Нужно как то с нагревом задачу решить.
Чтобы определенную температуру поддерживать.
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты

|    Сообщение #248 Отправлено 26 апреля 2015 - 16:02   Slava2

Просмотр сообщенияpepsiman сказал:

Чтобы определенную температуру поддерживать.

проблема в том что эти насосы не работают на повышенной температуре. Силиконовая трубка становится мягкой, не пружинит.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #249 Отправлено 26 апреля 2015 - 16:08   combain

Аквариумный нагреватель с термо регулятором самое то :crazy:
Будущее теперь наше и оно начинается СЕЙЧАС!
R3000 . 3880 . 7900 . 9890 . ipf6400 . ipf605 . bizhub C552 . bizhub pro C6500 .

|    Сообщение #250 Отправлено 26 апреля 2015 - 16:24   Slava2

а что есть рыбки которые живут при температуре 70 град? :crazy:
Согласен с тем , что жидкость становится более активной при нагреве. Но тогда перистальтический насос, который мы брали за основу, не пойдет. Возможно что понадобиться мембранный, такой как стоял на подкачке топлива в жигулях.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #251 Отправлено 26 апреля 2015 - 16:55   pepsiman

Просмотр сообщенияSlava2 сказал:

Но тогда перистальтический насос, который мы брали за основу,

У меня нормально все, греть без фанатизма
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты

|    Сообщение #252 Отправлено 27 апреля 2015 - 12:06   Galanz

Моя ссылка


сегодня изобрёл, скажите такой промывкой испорчу голову или нет-там церкуляция , берётся из контейнера чистещее средство через головку сливается в контейнер, питается пока от компа от 12вольт

|    Сообщение #253 Отправлено 08 мая 2015 - 19:42   sanek943

Сделал я начало стенда: но увы жидкость не качаеться. Никак не могу понять почему. Помогите ребята))) Видео процесса прелагаеться (извините что без коментариев, но так уж вышло). Я думаю там все понятно что откуда и куда.

|    Сообщение #254 Отправлено 08 мая 2015 - 20:29   Slava2

sanek943, прекрасный редуктор. Montana!!! :rolleyes:
Шикарные кулачки.
Одно Вы не учел: кулачки должны трубку прижимать к стеночке полуцилиндра. У вас получается что внутренняя ёмкость в трубке не меняется, а просто по кругу растягивается.

Вот здесь будет понятно, что вам не хватило мелочи...выгнуть дугу-планку по ходу подшипников. И всё будет ок.
http://forum.homedis...?topic=4490.160
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #255 Отправлено 08 мая 2015 - 20:43   sanek943

Спасибо. А я то думал, что так будет качать))) А так нравиться??? Нормально сделано???? Как думаете надо регулировку оборотов делать????

|    Сообщение #256 Отправлено 08 мая 2015 - 20:51   Slava2

Просмотр сообщенияsanek943 сказал:

А так нравиться???
И не сомневайтесь, руки из правильного места растут. Дерзайте дальше!
Регулировку оборотов делать придется. Именно придется понижать мощу. Там у вас получится очень сильный поток . Но вариантов там много: можно просто балластными сопротивлениями погасить обороты.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #257 Отправлено 09 мая 2015 - 12:53   holomen

Slava2, я тоже хотел линк на самогонщиков дать ))

|    Сообщение #258 Отправлено 10 мая 2015 - 10:25   sanek943

Сделал я так как здесь:

Просмотр сообщенияSlava2 сказал:

http://forum.homedis...?topic=4490.160
, и хочу сказать что реально работает (качает). Но недолго, так как шланга уходит либо в низ либо вверх (слетает с роликов). В чем причина????

|    Сообщение #259 Отправлено 10 мая 2015 - 10:36   Slava2

надо направляющие делать: или на роликах-кулачках, или в обичайке делать что то типа фрезерованного канала. Обычно эти насосы, по душевной простоте заключают в круглую коробочку, из которой только входная и выходная трубка торчит
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #260 Отправлено 10 мая 2015 - 14:28   pepsiman

Вам штатную помпу разобрать, все понятно станет
