Крепим шлейф Варианты нестандартного крепления шлейфа
| Сообщение #582 Отправлено 12 ноября 2011 - 19:05
Да, от короткой метровой рулетки. Причём, я закрепил её саморезами только в зоне каретки. Второй конец просто прижат двумя скобами к металлическому профилю принтера. Шлейф от Ресеттерс не вызывает нареканий. ОК!
Написанное выше - личное мнение писателя.
| Сообщение #583 Отправлено 14 ноября 2011 - 09:21
Привет всем! Что то незаметил конструкцию входных фильтров - тех что в пластиковой банке. Или читал невнимательно? Не заходил сюда давно, ба!! ЮХа опять снпч ставит и фотки сего процесса выкладывает :-)
| Сообщение #584 Отправлено 14 ноября 2011 - 12:52
Были. Куда девались - не знаю.
Вспомнил! Я их сюда http://reseters.ru/...opic=296&st=360 положил.
Пост 370
Вспомнил! Я их сюда http://reseters.ru/...opic=296&st=360 положил.
Пост 370
Написанное выше - личное мнение писателя.
| Сообщение #585 Отправлено 14 ноября 2011 - 17:52
Вчера решил напечатать на 1410 какую-нибудь фотографию. Это после смены чёрного "десятого" инктека на черный "девятый". Взял репродукцию местного художника, который по долгу службы лечит психов.
Принтер отработал на пять!
Потом посмотрел на саму картину и нашел некоторое соответсвие изображения тому, чем мы тут занимаемся. Бумажная лента!
Принтер отработал на пять!
Потом посмотрел на саму картину и нашел некоторое соответсвие изображения тому, чем мы тут занимаемся. Бумажная лента!
Написанное выше - личное мнение писателя.
| Сообщение #586 Отправлено 28 ноября 2011 - 01:00
Приветствую, уважаемые!
Пришел с проблемой (гордый тем, что раскопал причину), и, как всегда, оказалось, что мегабаян :)
Коротко - R270, SuperPrint, сам прокладывал по инструкции (по низу), прикреплён двусторонним скотчем.
Сначала - провис шлейф, голова начала на него наезжать (что смешно, по другой причине сдавал в сервис, два инженера "не смогли понять, почему"), я (хохот в зале), обнаружив причину "загадочного стука", просто тупо пальцем перед печатью выгибал шлейф верх. Таким хитрым приёмом удалось отпечатать аж 10 фоточек в три приёма.
Но на данный момент скотч нафиг отлетел, шлейф начал расслаиваться и пришел я почитать что умные люди пишут.
К сожалению, не могу сказать, что у меня очень прямые и умелые руки, поэтому я несколько в печали и раздумьях, что дальше делать. Перекладывать поверху страшновато (особенно с учётом необходимости изобретения поддерживающей скобы).
Ясно, что нужно:
1) жостко закрепить в двух местах снизу
2) всунуть "внутрь" петли шлейфа отрез от бутылки для упругости
Но меня пугает несколько моментов:
1) "уголковая" форма станины не позволяет красиво и просто прикрутить к ней шлейф мягким скотчем

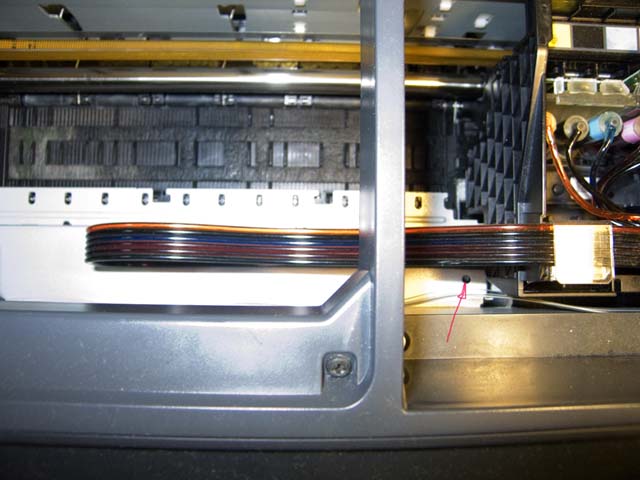

2) делать металлическую скобу, с одной стороны, страшно, что будет цеплять голову, с другой стороны, непонятно, как закрепить. Ну одна дырка есть (см. фото), в которую (как некоторые народные умельцы тут советуют) можно вкрутить саморез.
Но что делать с креплением ближе к середине шлейфа? И какой длинны можно брать саморез, чтобы он ничего не повредил нужного под станиной? Можно ли сверлить станину, чтобы было где закрепить вторую скобу?
Я не видел в этой теме "грамотной" прокладки по низу именно для R270 (или пропустил? но вроде бы бОльшую часть темы пролистал).
Пришел с проблемой (гордый тем, что раскопал причину), и, как всегда, оказалось, что мегабаян :)
Коротко - R270, SuperPrint, сам прокладывал по инструкции (по низу), прикреплён двусторонним скотчем.
Сначала - провис шлейф, голова начала на него наезжать (что смешно, по другой причине сдавал в сервис, два инженера "не смогли понять, почему"), я (хохот в зале), обнаружив причину "загадочного стука", просто тупо пальцем перед печатью выгибал шлейф верх. Таким хитрым приёмом удалось отпечатать аж 10 фоточек в три приёма.
Но на данный момент скотч нафиг отлетел, шлейф начал расслаиваться и пришел я почитать что умные люди пишут.
К сожалению, не могу сказать, что у меня очень прямые и умелые руки, поэтому я несколько в печали и раздумьях, что дальше делать. Перекладывать поверху страшновато (особенно с учётом необходимости изобретения поддерживающей скобы).
Ясно, что нужно:
1) жостко закрепить в двух местах снизу
2) всунуть "внутрь" петли шлейфа отрез от бутылки для упругости
Но меня пугает несколько моментов:
1) "уголковая" форма станины не позволяет красиво и просто прикрутить к ней шлейф мягким скотчем
2) делать металлическую скобу, с одной стороны, страшно, что будет цеплять голову, с другой стороны, непонятно, как закрепить. Ну одна дырка есть (см. фото), в которую (как некоторые народные умельцы тут советуют) можно вкрутить саморез.
Но что делать с креплением ближе к середине шлейфа? И какой длинны можно брать саморез, чтобы он ничего не повредил нужного под станиной? Можно ли сверлить станину, чтобы было где закрепить вторую скобу?
Я не видел в этой теме "грамотной" прокладки по низу именно для R270 (или пропустил? но вроде бы бОльшую часть темы пролистал).
EPSON STYLUS PHOTO R270 + СНПЧ "Суперпринтер" офис + чернила OCP
| Сообщение #587 Отправлено 29 ноября 2011 - 17:51
Люди добрые, ещё раз извините, что к вам обращаюсь! Сами мы неграмотные, непряморукие... Хотелось бы экзекуцию над дрюкером провести в субботу, ответьте плиз по сути предыдущего поста.
EPSON STYLUS PHOTO R270 + СНПЧ "Суперпринтер" офис + чернила OCP
| Сообщение #588 Отправлено 29 ноября 2011 - 18:06
Но что делать с креплением ближе к середине шлейфа?
То же самое, что и для 1410 на фото в 554 посту этой темы. Длина самореза любая разумная, чтобы не пришлось загибать со стороны дна принтера. Пяти мм будет достаточно.
........
Вот еще 121 пост на стр 7 для R220. Так же и сделано и дляR270.
Написанное выше - личное мнение писателя.
| Сообщение #589 Отправлено 29 ноября 2011 - 23:50
Вот еще 121 пост на стр 7 для R220. Так же и сделано и дляR270.
Оно то сделано. Только как? Там дырёха была уже, или сверлили? У меня-то 100% сверлить придётся - из-за L-образной консоли и отсутствия "родной". Из инструментов есть (не считаю паяльника и столярных) только перфоратор и пассатижи. Так что поэтому стрёмаюсь сильно, чтобы не угробить и без того болезный принтер.
Длина самореза любая разумная, чтобы не пришлось загибать со стороны дна принтера.
Ну вариант "загибания" вообще для меня фантастичен - я разбирать боюсь настолько
Ещё пугает вопрос, есть ли достаточный зазор между кареткой и консолью, чтобы поместилась скоба + подложенная под неё рулетка или отрез от бутылки.
А может попробовать с кислотой скобу припаять к консоли? Хотя гоню... Тогда шлейфу кирдык будет.
EPSON STYLUS PHOTO R270 + СНПЧ "Суперпринтер" офис + чернила OCP
| Сообщение #590 Отправлено 30 ноября 2011 - 11:07
Сверлил маленькой ручной дрелькой. Можно поспрашивать у друзей электрическую отвертку и в её патрон зажать сверло. Обороты низкие, чтобы стружка не разлеталась. По мере её появления сразу убирать куском пластилина.Дел там на минуту. Под ПГ принтера R270 достаточно места для крепления скобы, поддерживающей ленты и головки шурупа даже круглой.
Написанное выше - личное мнение писателя.
| Сообщение #591 Отправлено 30 ноября 2011 - 12:57
Есть ещё вариант, приклеить шлейф на супер-клей, предварительно выставив его длину и места прихватов....
Добрым словом и револьвером можно добиться гораздо больше чем просто добрым словом...
| Сообщение #593 Отправлено 30 ноября 2011 - 15:12
Из того, что писал народ, скорее для желающих менять шлейф.
О, так низкими-то я могу! У меня ручной коловорот есть...
Обороты низкие, чтобы стружка не разлеталась
О, так низкими-то я могу! У меня ручной коловорот есть...
EPSON STYLUS PHOTO R270 + СНПЧ "Суперпринтер" офис + чернила OCP
| Сообщение #594 Отправлено 30 ноября 2011 - 15:21
Добрым словом и револьвером можно добиться гораздо больше чем просто добрым словом...
| Сообщение #595 Отправлено 30 ноября 2011 - 15:34
Нет, не потому, что легко, просто душа не лежит. У меня всё ещё проще, все клипсы 2-х сторонним скотчем приклеены.
| Сообщение #596 Отправлено 07 декабря 2011 - 19:51
2 ЮХа, у Вас на 1410 шлейф чернильный об крышку при печати не трется?, и еще какова высота от рамы до верхней точки крепления шлейфа на ПГ?
| Сообщение #597 Отправлено 18 декабря 2011 - 11:56
Просверлил, выгнул, прилепил, жаль, таки усиление "бутылочным" способом нужно - два раза распечатал без проблем, а пару дней постоял, таки шланг снова отвис...
EPSON STYLUS PHOTO R270 + СНПЧ "Суперпринтер" офис + чернила OCP
| Сообщение #598 Отправлено 18 декабря 2011 - 12:30
barazuk, на 1410 шлейф если понизу ложить, по любому нужно усилие ему делать, иначе из-за длинны по любому повиснет, у меня так же случилось как у тебя, только ни через пару дней, а через недельки три, пришлось укрепить шлейф, щас всё ОК!
Будет тереться, я на место трения приклеил кусочек замшевой ткани, щас ни чё не трётся и ничё не стукает об крышку.
у Вас на 1410 шлейф чернильный об крышку при печати не трется?
Будет тереться, я на место трения приклеил кусочек замшевой ткани, щас ни чё не трётся и ничё не стукает об крышку.
Добрым словом и револьвером можно добиться гораздо больше чем просто добрым словом...
| Сообщение #599 Отправлено 18 декабря 2011 - 13:21
Если ничего не трётся и ничего не стукает, зачем клеил замшу? Может замша смягчает удары и гасит звук.
| Сообщение #600 Отправлено 18 декабря 2011 - 14:18
Может замша смягчает удары и гасит звук.
Ну так я ж об этом и говорю:
я на место трения приклеил кусочек замшевой ткани, щас ни чё не трётся и ничё не стукает об крышку.
Если оставить как есть, то будет небольшой стук и трение.
Завтра зафотаю, выложу.
Добрым словом и револьвером можно добиться гораздо больше чем просто добрым словом...
