Из опыта. Клеить шлейф не стоит. Пробовал цианакрилатом. В месте попадания клея шлейф сжался, и просвет капилляров практически закрылся. Результат - чернильное голодание.
Делаю скобки из кусочков пластикового кабельного короба и приклеиваю.
Крепим шлейф Варианты нестандартного крепления шлейфа
| Сообщение #602 Отправлено 26 декабря 2011 - 20:17

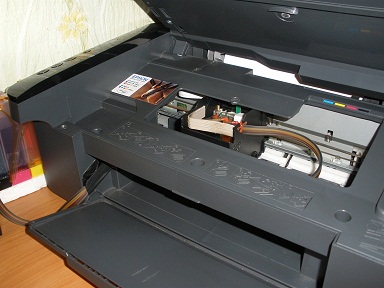

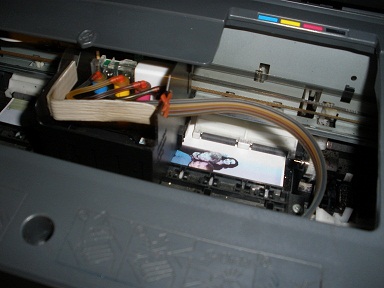

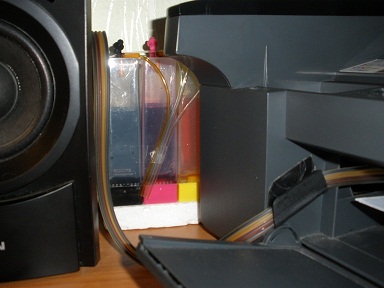

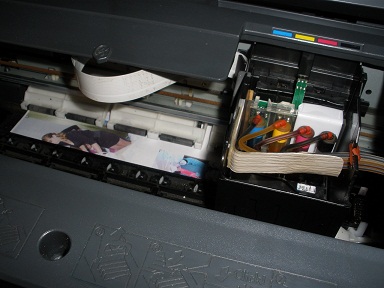

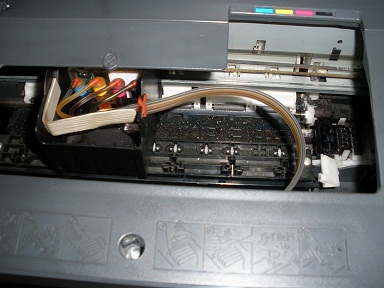

У меня вот так проложен шлейф СНПЧ.
Принтер ТХ-109.
Правда пришлось немного выступ с правой стороны спилить.
По низу не получилось, так как шлейф от WWM.
Скорее всего китайский, толстый.
Принтер ТХ-109.
Правда пришлось немного выступ с правой стороны спилить.
По низу не получилось, так как шлейф от WWM.
Скорее всего китайский, толстый.
МФУ Epson TX-109,СНПЧ - капсульная Resetters. Чернила водоростворимые WWM-E73.
| Сообщение #603 Отправлено 03 января 2012 - 12:15
Кавказец сказал:
barazuk, на 1410 шлейф если понизу ложить, по любому нужно усилие ему делать, иначе из-за длинны по любому повиснет, у меня так же случилось как у тебя, только ни через пару дней, а через недельки три, пришлось укрепить шлейф, щас всё ОК!

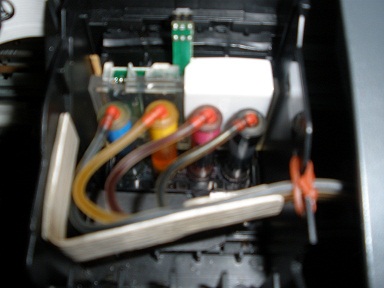

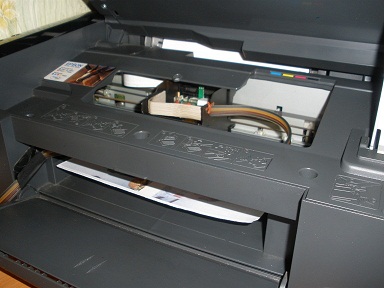

Бутылка порезана, укрепил... Выглядит конечно страшно. Но! Немного изменился звук при печати. И на распечатках стало заметно, что распечатано на принтере (т.е. видны немного пиксели). На тесте сопел - всё нормально, так что это не "полошение". Такое впечатление, что нарушилась балансировка головки???
EPSON STYLUS PHOTO R270 + СНПЧ "Суперпринтер" офис + чернила OCP
| Сообщение #604 Отправлено 03 января 2012 - 13:00
А как вам такой вариант?
Чтобы усилить шлейф берём его на один капилляр больше. Например, для шести цветника - семи канальный шлейф, в средний капилляр вставить пружинистую проволоку, остальные шесть для чернил. Конечно же, как обычно закрепить к станине и к каретке.
Чтобы усилить шлейф берём его на один капилляр больше. Например, для шести цветника - семи канальный шлейф, в средний капилляр вставить пружинистую проволоку, остальные шесть для чернил. Конечно же, как обычно закрепить к станине и к каретке.
| Сообщение #605 Отправлено 03 января 2012 - 15:39
barazuk сказал:
Но! Немного изменился звук при печати. И на распечатках стало заметно, что распечатано на принтере (т.е. видны немного пиксели). На тесте сопел - всё нормально, так что это не "полошение". Такое впечатление, что нарушилась балансировка головки???
Значить не правильно сделал всё, у меня 1410 вообще без звучно практически печатает, и в качестве ничего не изменилось...
Nikolai67 сказал:
Чтобы усилить шлейф берём его на один капилляр больше. Например, для шести цветника - семи канальный шлейф, в средний капилляр вставить пружинистую проволоку, остальные шесть для чернил.
Шикарный вариант, Николай, если бы можно было 5 плюсов бы поставил!
А можно ещё взять и на 2 канала больше чем нужно и вставить проволоку в два крайних канала, так наверняка не будет провисать, да сам шлейф будет лучше сбалансирован таким образом...
Добрым словом и револьвером можно добиться гораздо больше чем просто добрым словом...
| Сообщение #607 Отправлено 05 марта 2012 - 11:30

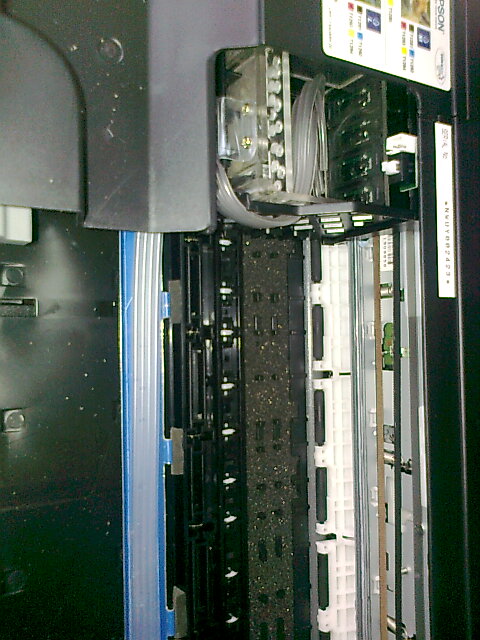

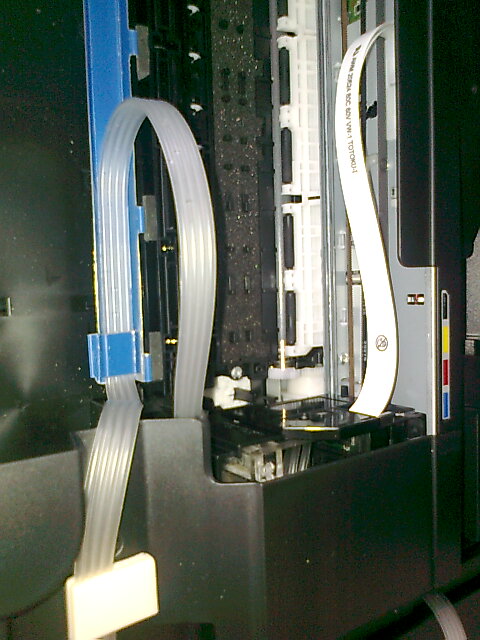

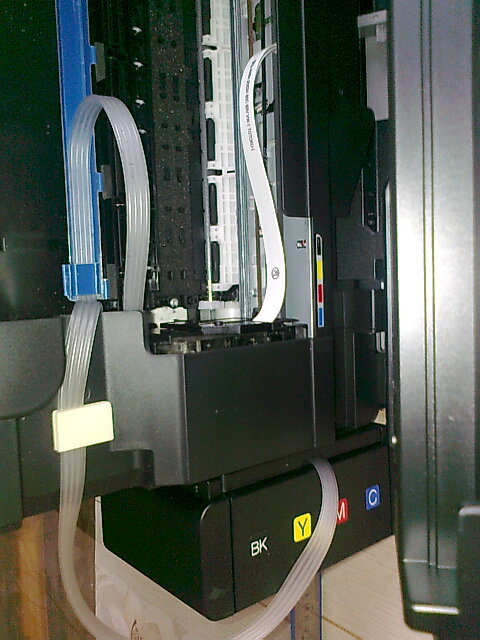

А я на SX430W установил шлейф на направляющей.движется легко и ничего не мешает.Сверлить или резать ничего не нужно.Попробую установить фото может получится.

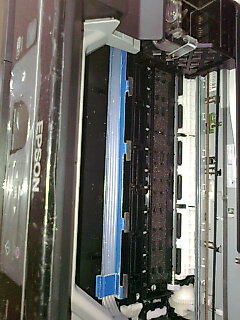

С оргстекла 2мм. склеил рамку она удерживает планку чипов и на ней крепится шлейф.С метала 0.5мм согнул направляющую она не даёт шлейфу уйти в сторону .Это второй МФУ,переделанный таким способом.Сверлить или резать не нужно МФУ,так правильно.
С оргстекла 2мм. склеил рамку она удерживает планку чипов и на ней крепится шлейф.С метала 0.5мм согнул направляющую она не даёт шлейфу уйти в сторону .Это второй МФУ,переделанный таким способом.Сверлить или резать не нужно МФУ,так правильно.
Прикрепленные изображения
| Сообщение #608 Отправлено 07 марта 2012 - 13:31
Больше чем 480х640 не принимает.
Попробую по одной.

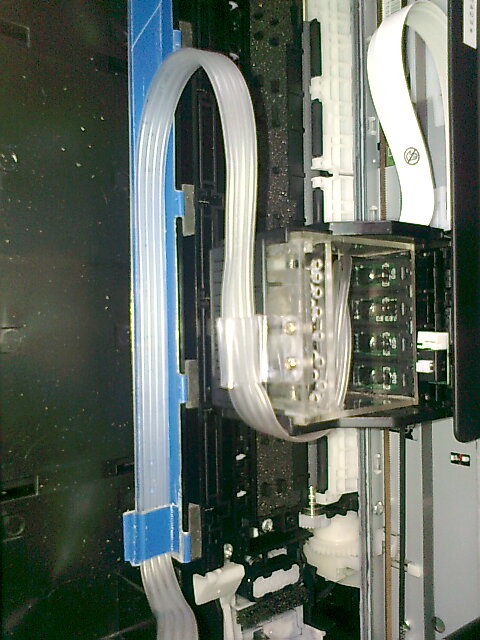

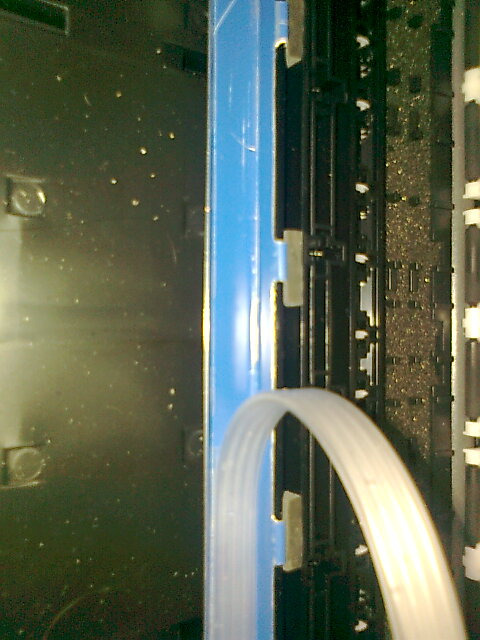

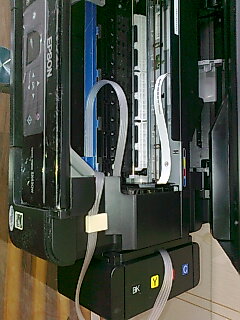

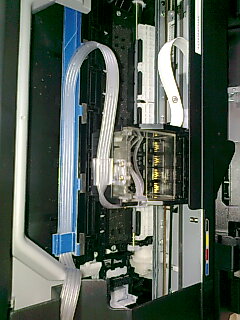

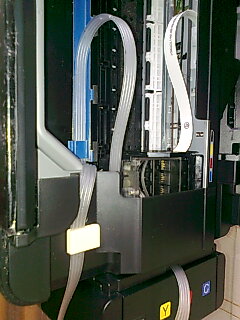

Синяя навправляющая просто вставляется и прижымается резинками,на фото серые прямоугольники.
Вторая планка в каретке с отверстиями ,на неё крепится батарейка.На фото не показана.
И не установлены капсулы.
Извините за фото ,снимал телефоном.
Попробую по одной.
Синяя навправляющая просто вставляется и прижымается резинками,на фото серые прямоугольники.
Вторая планка в каретке с отверстиями ,на неё крепится батарейка.На фото не показана.
И не установлены капсулы.
Извините за фото ,снимал телефоном.
Прикрепленные изображения
| Сообщение #609 Отправлено 07 марта 2012 - 14:06
Чёт я не понял, а том что, доноры от L100 стоят?
Добрым словом и револьвером можно добиться гораздо больше чем просто добрым словом...
| Сообщение #610 Отправлено 21 марта 2012 - 22:15
Nikolai67 сказал:
Ждёшь "белые ночи"?
(доверительно) Есть такая болезнь - склероз. И полетевший винт с паролями на почту/форумы.
EPSON STYLUS PHOTO R270 + СНПЧ "Суперпринтер" офис + чернила OCP
| Сообщение #612 Отправлено 25 апреля 2012 - 11:39
barazuk сказал:
Бутылка порезана, укрепил... Выглядит конечно страшно.

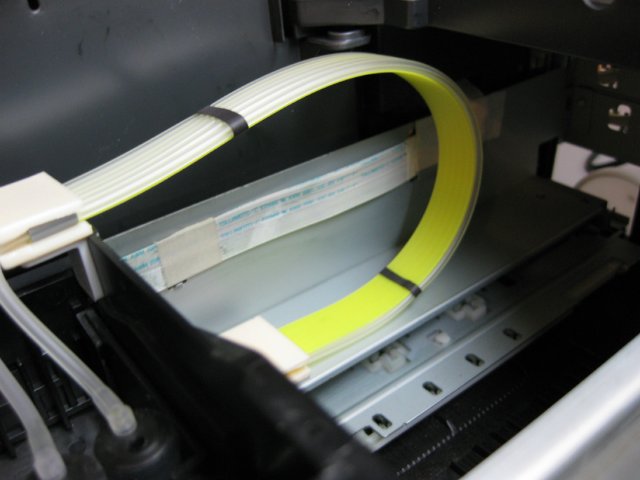

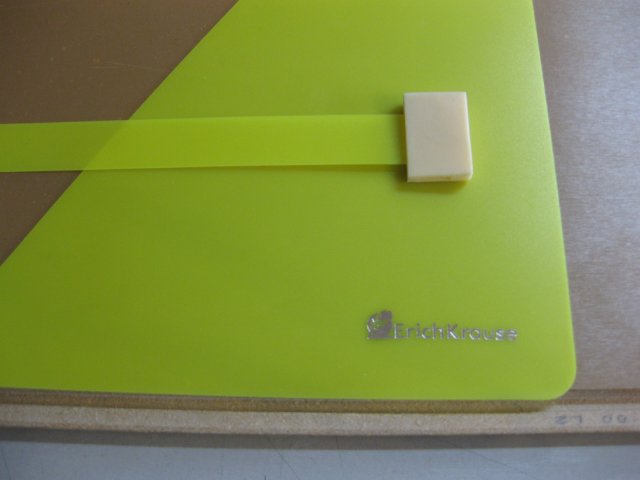

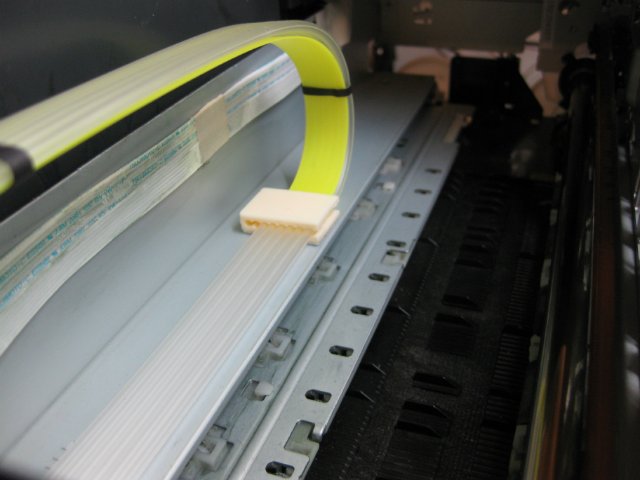

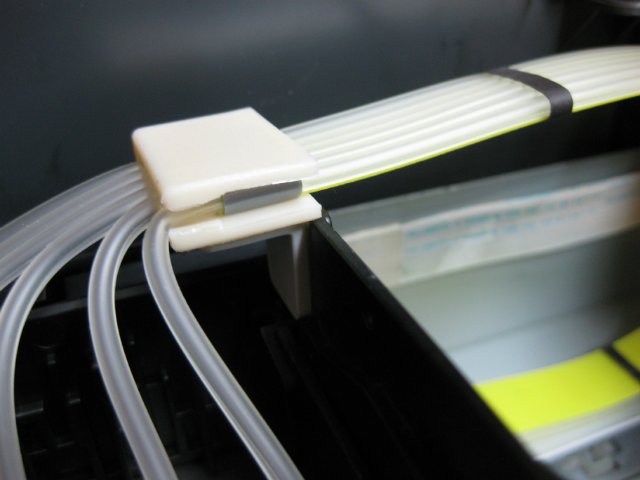

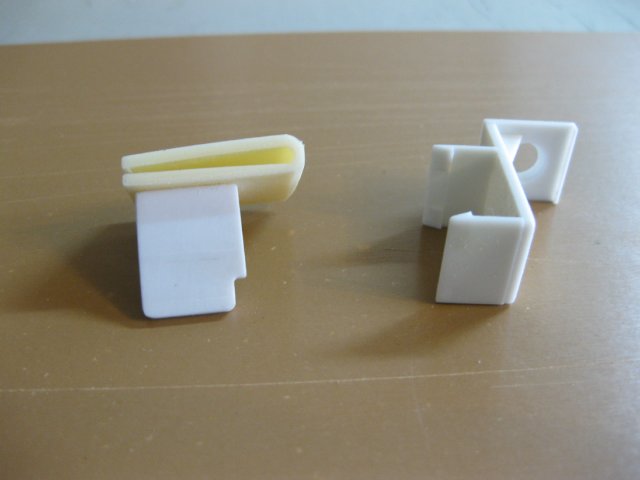

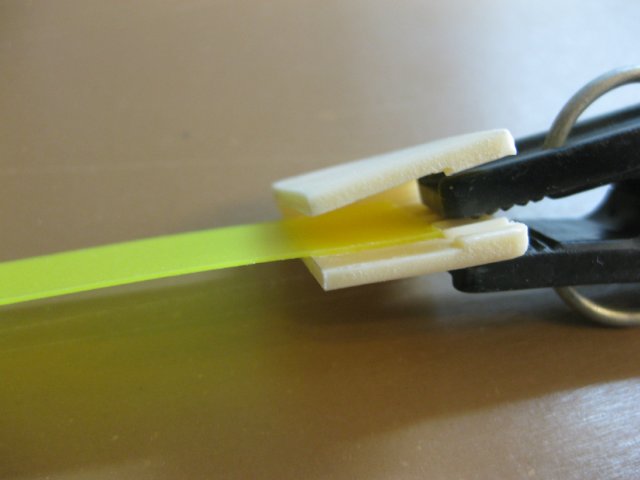

Вот мой вариант укрепления шлейфа. Никаких бутылок и металлических скоб ( по крайней мере для 6-ти цветников A4 EPSON).Небходимые материалы: пластиковая кацелярская папка, стандартные клипсы от китайских СНПЧ, суперклей, кусочек термоусадочной трубки. Всё просто и эстетично :rolleyes
Прошу прощения если картинки великоваты, просто не получилось вставить превьюшки с радикалфото.
Прикрепленные изображения
| Сообщение #613 Отправлено 25 апреля 2012 - 20:46
Хорошо когда под ПГ места валом, а вот когда не очень ( как например на 1410) то такие клипсы не проходят)
| Сообщение #614 Отправлено 29 июля 2012 - 18:13
Да уж, реально не подойдут такие клипсы и к t1100 и к 1410.
Ставил вчера на 1410 как в 299 сообщении. Или каретка задевает за клипсу под ней, снизу, если шлейф крепить вместе с пластиком для жёсткости, или шлейф провиснет со временем, если крепить без пластика.
В итоге сделал по инструкции, которая прилагалась к снпч, только вывел шлейф в другом месте.

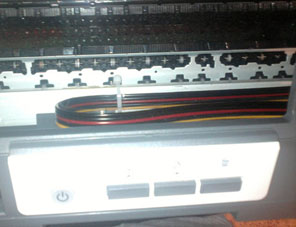

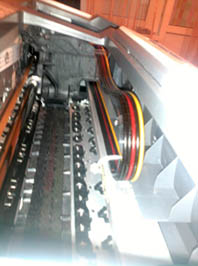

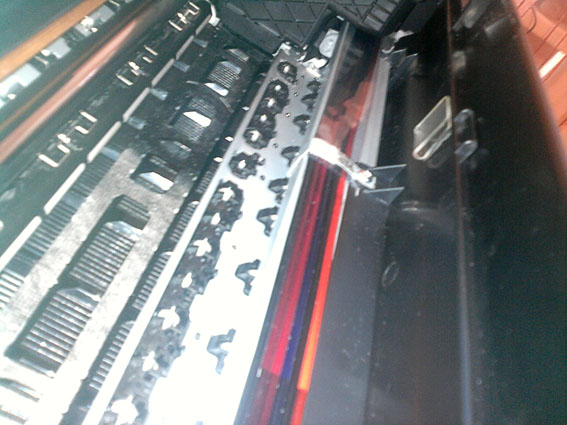

В 1100-том почти не задевает, если закрепить на стяжку, или ещё что-нить подобное:
В 1410 такое, похоже, не прокатит.
как загрузить фотки больше 50кб?
Ставил вчера на 1410 как в 299 сообщении. Или каретка задевает за клипсу под ней, снизу, если шлейф крепить вместе с пластиком для жёсткости, или шлейф провиснет со временем, если крепить без пластика.
В итоге сделал по инструкции, которая прилагалась к снпч, только вывел шлейф в другом месте.
В 1100-том почти не задевает, если закрепить на стяжку, или ещё что-нить подобное:
В 1410 такое, похоже, не прокатит.
как загрузить фотки больше 50кб?
Прикрепленные изображения
| Сообщение #615 Отправлено 29 июля 2012 - 18:18
- Профи
-
Если 1410 и шлейф под ПГ, то только самодельные скобки. Пять минут работы. Сто раз обсосано!
Написанное выше - личное мнение писателя.
| Сообщение #616 Отправлено 29 июля 2012 - 18:22
И что, со скобками не задевает вообще? я решил, что в 1410 места ни под чего больше не остаётся..
А чем плох метод укладки по инструкции, провиснет потом?
А чем плох метод укладки по инструкции, провиснет потом?
| Сообщение #617 Отправлено 02 августа 2012 - 09:26
Pitlord сказал:
Да уж, реально не подойдут такие клипсы и к t1100 и к 1410.
Ну написано-же: для шестицветников EPSON A4
Pitlord сказал:
И что, со скобками не задевает вообще? я решил, что в 1410 места ни под чего больше не остаётся..
Тут ещё от шлейфа зависит ( точнее от его диаметра) - рессетеровский диаметром поменьше в отлчие от китайских ( например IST).
У 1410 на нижней части каретки есть небольшой выступ, я обычно аккуратно сошлифовываю его мелкой наждачкой.
| Сообщение #618 Отправлено 07 августа 2012 - 14:53
Сделал скобку из направляющих, которыми достают магнитолу из машины, отлично получилось, не задевает, спасибо за подсказку!
прошу прощения за качество фото.
прошу прощения за качество фото.
Прикрепленные изображения
| Сообщение #620 Отправлено 07 августа 2012 - 16:34
- Профи
-
Pitlord сказал:
А чем плох метод укладки по инструкции, провиснет потом?
угу.
Самый идеальный и надёжный принтер...фломастеры.
