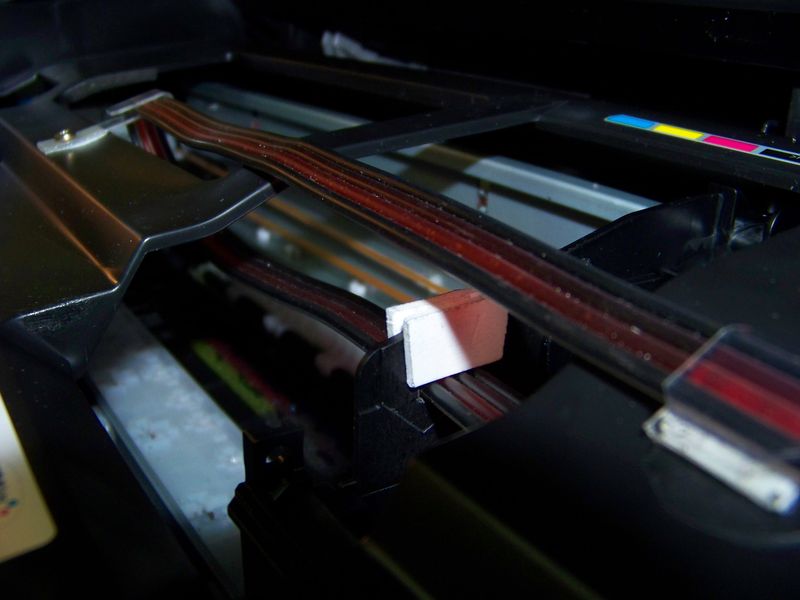

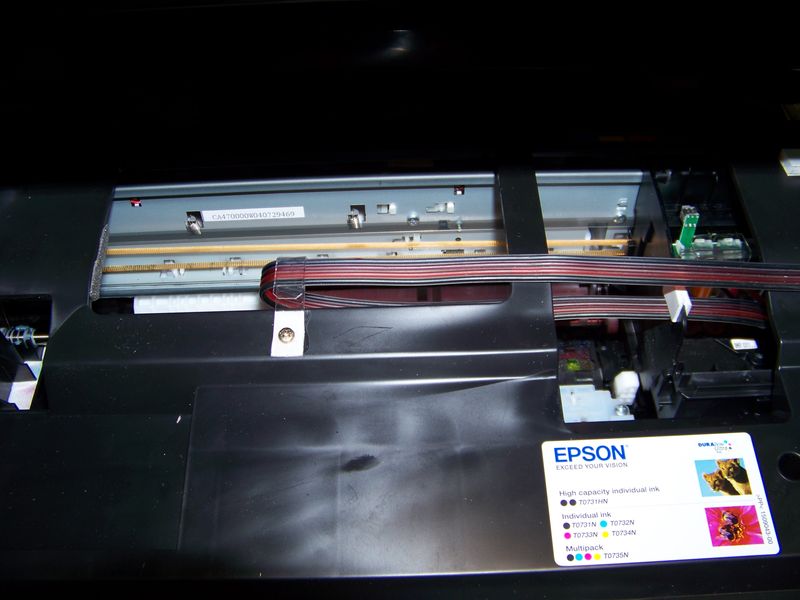

Давеча на ТХ210-й ставил...Этот случай для тех, кому проще не разбирать и кому гарантия до фени.

Народ, подскажите, может с картинками прокладку шлейфа в Epson 1900 (картриджная СНПЧ) есть, облазил весь форум - варианы есть, но не очень. Может что пропустил. Может кто свой вариант выложит для примера.

ds2001 сказал:

фото разобранного принтера если выложиш, можно будет покумекать как проложить по низу...

Кто сумеет разобрать принтер, тот не спросит как проложить шлейф.

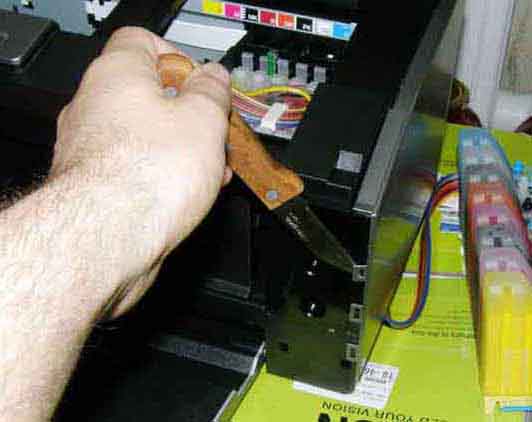

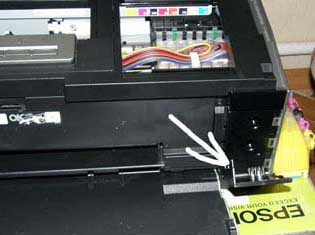

Может кому пригодится как снять на Epson 1900, 2400, 2880 боковые крышки для прокладки шлейфа и вывода памперса наружу. После снятия правой торцовой боковой крышки увидите 2-е трубочки - зажаты зажимчиками. Трубки надо снять и наростить от капельницы одну и вторую до необходимой длины. Привожу фотки как быстрей разобрать. 1-е откручиваете сзади 3 болтика - где питание, снимаете широкую крышку. 2-е подковыриваете пистон (указано стрелкой) и снимаете переднюю правую заглушку (1-е фото), тянуть сильней. 3-е подковыриваете боковую заглушку и тяните вверх - фото 2 (снимается легко). Всё можно проложить шлейф по низу и вывести памперс.
Замечу что шлейф по низу у меня проложился, даже немного поработал, но затем начал попадать под головку - отказался, хотя это по-моему лучший вариант.

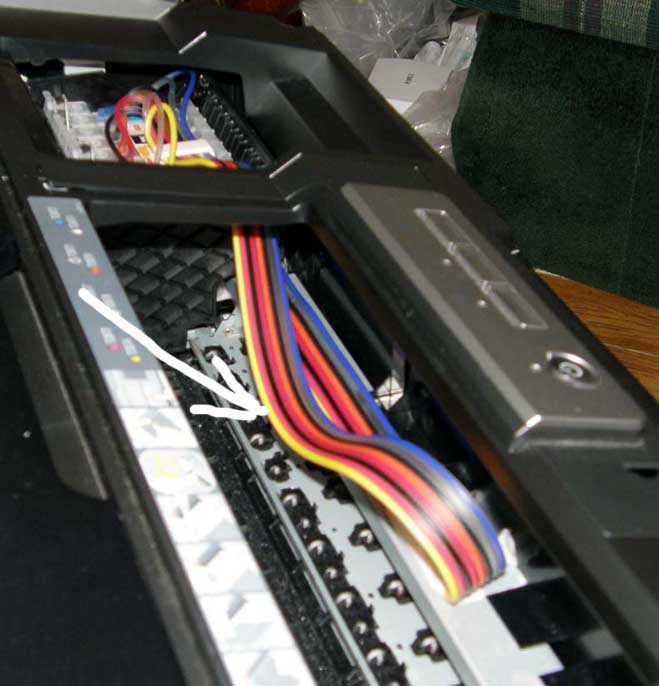

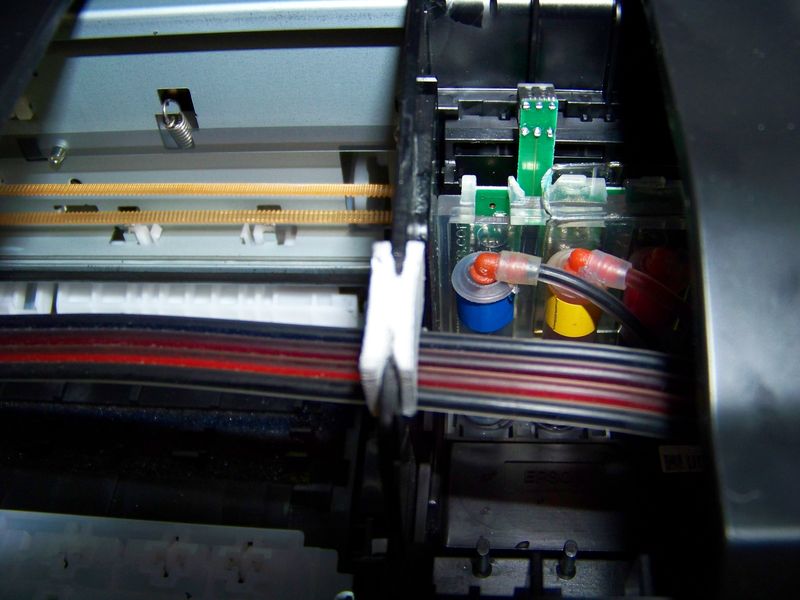

Было сразу проложено по низу вот так, но через день шлейф потерял жёсткость и при движении начал заваливаться под голову (показано стрелкой), ставил из бутылки поддерживающую полоску - не помогло, перепроложил по верху, но есть желание вернуться по низу, может будут идеи.

АнгелОк показывал...в вертикальной ориентации-поищите.
Правда на 1290...если не ошибаюсь.

"Зарекалась ворона г..но клевать."(С)

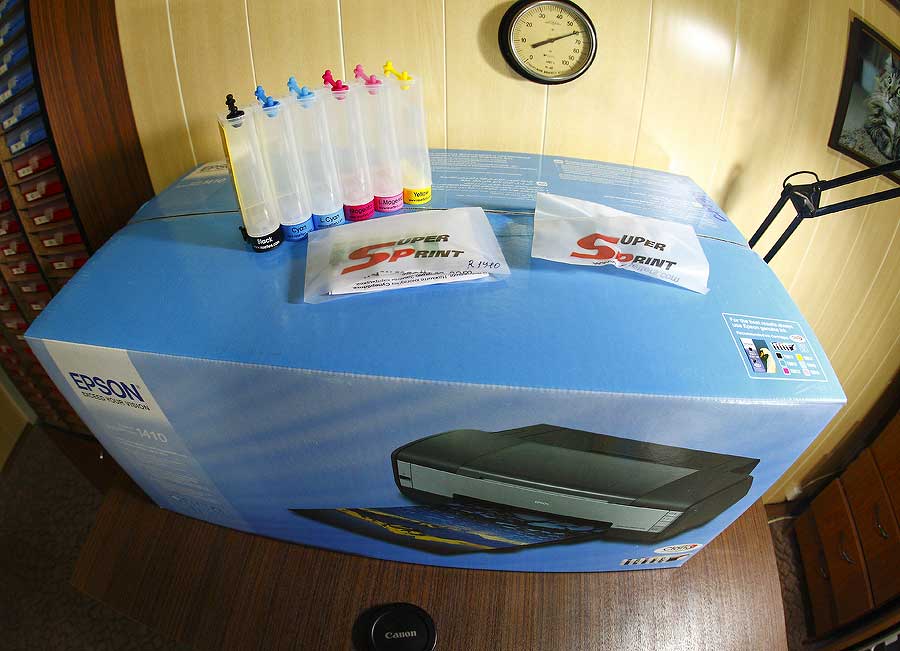

Так и я, зарекался прекратить эту струйную печать, но две недели назад купил 1410 а сегодня получил посылку от Ресеттерс с комплектующими.
Хочу попечатать А3.
Будем снова крепить шлейф!

А почему "доноры" Офис?

Самые лучшие доноры!

Решено вывести чернильный шлейф влево.

И снова цену принтера за один день отобьете? Что такое напечатать нужно?

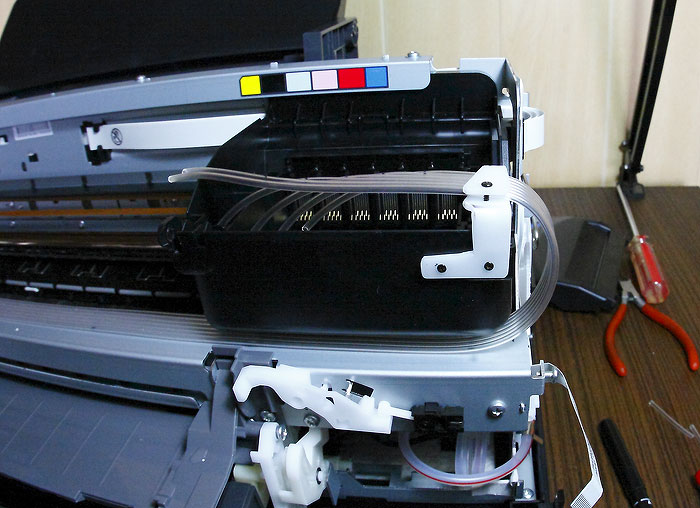

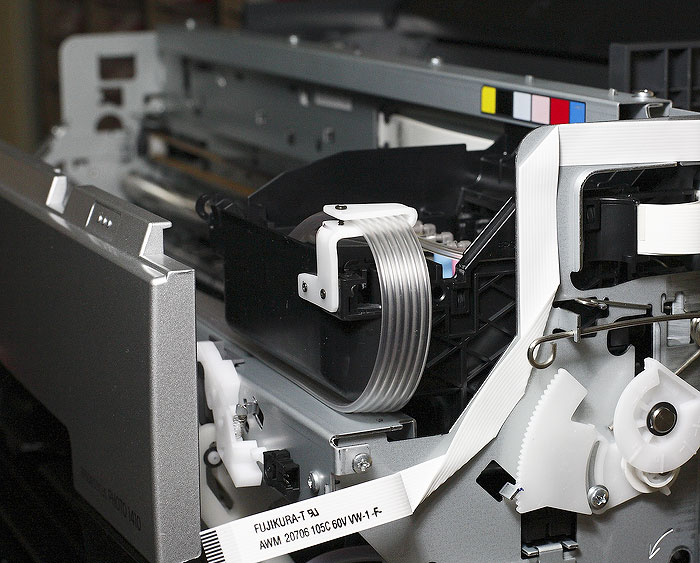

Ничего "отбивать" не будем. Просто попечатаем для себя. Установлено крепление шлейфа на каретке ПГ.

Верхняя часть на креплении из двух частей?

Нет. Это одна деталь. Экспромт, сделанный из куска матового орг.стекла при посредстве газовой горелки,пилы, напильников, настольной сверлилки и ...матери.
..............

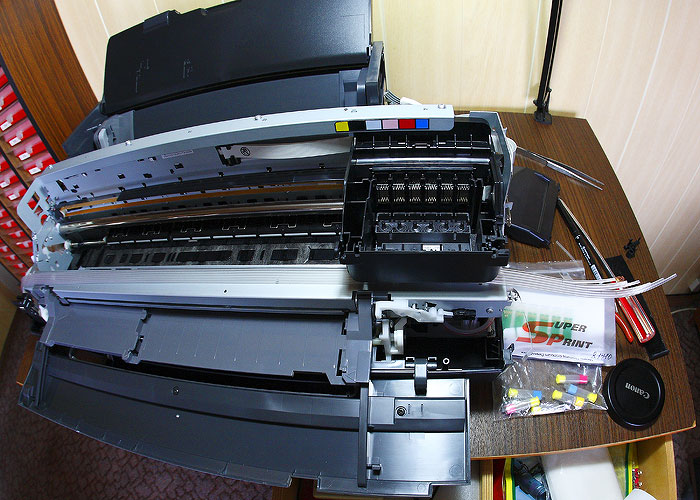

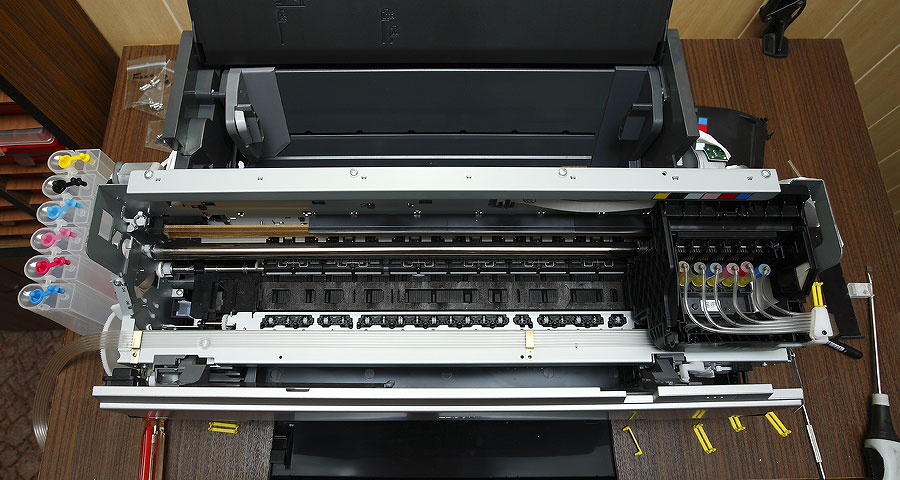

Собственно, шлейф уложен и закреплён, капсулы предварительно насажены на иглы. Доноры Офис переконфигурированы. Очевидно, придется чуть удлиннить чернильный шлейф.
Скорее всего, запуск произойдёт завтрИ

ЮХа, а такое крепление шлейфа к ПГ давно используется или это ты придумал только сейчас? Похоже как на L800. Не ты случайно им идейку подкинул?
Очень хорошее решение, позаимствую......если можно конечно.......

Кстати ЮХа, а почему ты решил шлейф вывести на другую сторону, с чем это связано?

Кавказец сказал:

Это связано с тем, что на правую сторону я шлейф выводил на 1410 для своего знакомого. Тогда меня тоже спрашивали: а почему ты не вывел налево?
Сегодня решил использовать чернильный шлейф от Ресеттерс. Более тонкий. Мне его Ресеттерсы подарили. Испытал его на прогиб в стационаре. Несколько недель висела петля. Не заметил проблем.
Мне еще подарили Ресеттерсы переходнички шлейф-шлейф. Тут, извиняюсь - полное г-но! Облой жуткий. Лучше уж ушные палочки.

ЮХа сказал:

без чернил и без движения ...
на R1900 провис через 2 недели, правда "шлангов" на 2 больше, усилил полоской из ренгеновского снимка

Ясно! В общем кому как нравится, принцип действия один и тот же!

ЮХа сказал:

Полюбому, лучше уж соединять проверенным способом, а то проблем потом не оберёшься!

age сказал:

Естественно. Поэтому я прикинул, что в схеме подачи чернил спокойно выполню "поддержку" шлейфа. Хоть из пластиковой полосы, хоть из стальной ленты. Если приспичит.
Завтра буду решать, что залить в доноры. Выбор небольшой - Инктек Е0009 или Диситек R290. Скорее всего, Е0009.

ЮХа сказал:

А чё так? Диситеки ведь так хвалят, что чуть ли не лучшие чернила на свете!
