При таком способе будет проблемка...со временем, провИс будет
(проверно на 1410 и на 1290) при печати...между ПГ и правой стороной...
не могу объяснить...ну увидите...
надо с рулетки "ужесточать" (кажется как у Юхи) правда у него на другой модели ...но принцип...

koka (17th March 2008 - 01:12 AM) писал:

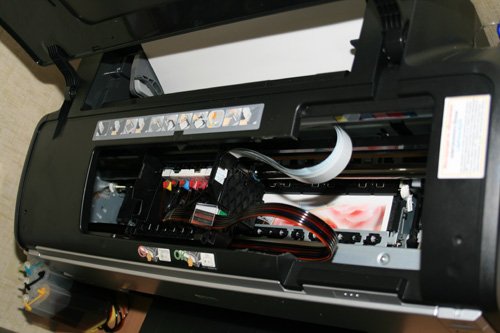

Или пластик, как здесь на фото :)

Да, или так...

Непонял, там провисать то нечему, у меня то шлейф по оси "y" перегибаеться, а не по "x" как на ваших фото. Мое мнение от силы тяжести просто некуда провисать, лиж бы в стороны шлейф не повело. Время покажет. Мне нравиться это решение, шлейф не торчит из под крышки. Кстати очень удобно на двухсторонний скотч клеить шлейф.

А он потом будет виснуть...со временем...сами увидите...проверено...
на форматах А3 проявляется...

Категорически нельзя укладывать шлейф по инструкции. Сначала возле каретки отслоился жёлтый капилляр, через несколько дней начал мазать цианом металлическу планку напротив парковочного
места и завоздушился (перетёрся). :( Интересно, как может производитель гарантировать год печати????
Объём распечатанного - половина ёмкостей (около 80 мл краски). Следует предполагать,
случай не гарантийный, т.е. 40 гр/метр нуна будет отдать за новый шлейф, который будет проложен,
как сделали Юха/Эпизод пару лет назад с R200 (за что им огромное спасибо).
Вопрос знатокам. какой пластик порекомендуете для А3 принтеров. Рулетку (сталь) стрёмно....

Дополнения по разборке к первому посту
Чтобы снять боковушки нужно отжимать защёлки внизу по-бокам, затем заднюю стенку оттянуть назад.
Автор забыл ещё один винт - которым прикручивается металлический экран платы кнопок сбоку.
Верхушка, не сказал бы, что легко снимается. Купил 1,25 метра (за полста) шлейфа.

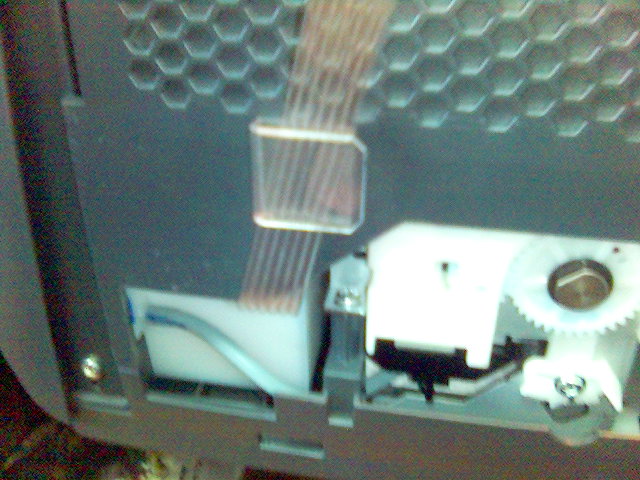

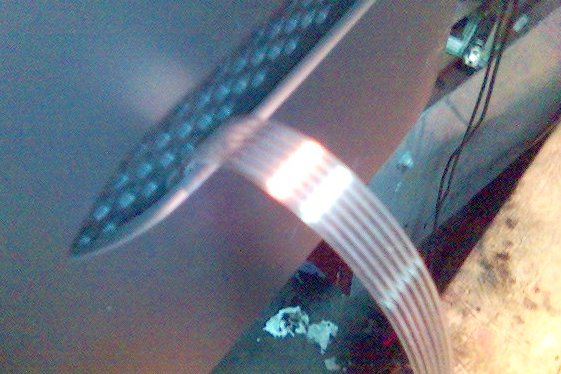

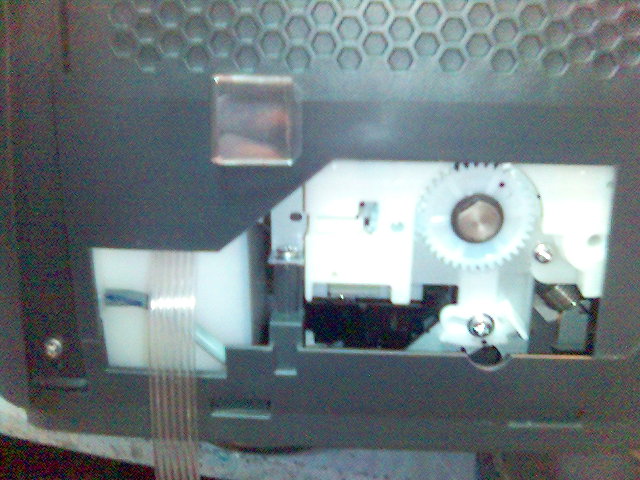

Шлейф проложил понизу, зафиксировал широким скотчем (3 витка вокруг стальной пластины) в середине так, чтобы в крайне левом положении каретки был умеренный натяг шлейфа, 2 витка максимально возможно (чтобы обернуть вокруг пластины) слева; ресеттеровской липкой держалкой в месте изгиба для выхода вверх (немного наступив на винт). Снял серебристую вставку перед USB, вывел шлейф наружу. Сейчас смотрю: возможно можно было бы и через USB дырку вывести (не передавился бы вставкой). Но принтер уже печатает тираж ;) При желании СНПЧ можно демонтировать полностью без "следов".
Но, в самом начале при удалении пластины, держащей крышку картриджей, от неё отломился кусочек. и видно просветление пластика (из-за изгиба). Т.е. единственное место, где можно "просечь" вмешательство, по-любому будет, не зависимо от способа установки СНПЧ.

Может я сделал не правильно, но мне нравиться. Я отпилил перекладину посередине корпуса. Просто шлейф немного за нее цеплялся и я боялся что при больших тиражах быстро будет изнашиваться. Теперь полный ажур. Теперь буду ждать провисание шлейфа, как мне напророчили.

Ну и хорошо...главное что Вам нравится...

Искатель (3rd March 2008 - 02:34 AM) писал:

Па-а-азвольте !

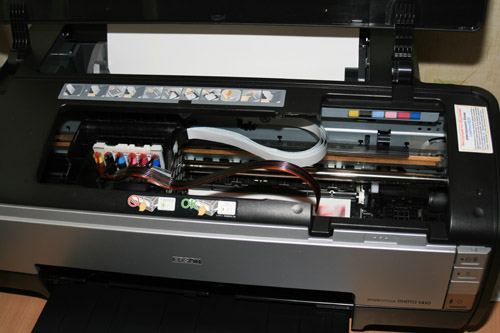

А вот так ?

извините за качество , но видно ,вроде бы , нормально

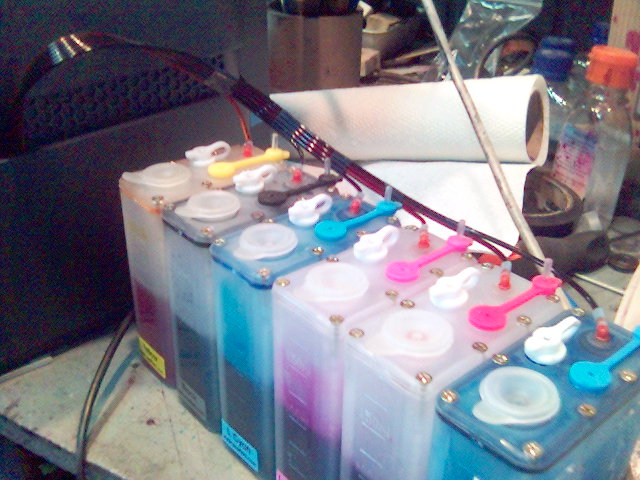

вот, доделал :
шлейф , зарраза ,короткий в комплекте !
еще хотя бы сантиметров двадцать

Тож мне новость...
Удлинитель шлейфа обычно прилагается к ОФИСам, но легко сделать из "бабочек"

да на шлейф я так , по ходу пожаловался

мне такой способ проводки нравится отсутствием большого
загиба через-из-под крышки
аккуратнее получается

Hans
Согласен. Петля там сто лет не нужна.

кстати , можно было бы добавить этот способ в инструкцию
если ч0 , летом буду в СевДоне у родни , зайду за пивом

кстати , об удлинении

дабы не текло из стыков , натягиваю на них обрезки шлангов от помпы
в данном случае кэнонвской :

не загрузилось :(

Для соединения шлефа рекомендую использовать ушные пластиковые палочки , Луше всего `Irek` туго одевается но
главное не текут - проверено!

К сожалению нижнее расположение шлейфа подходит только к китайскому шлейфу, он толще плотнее и реже
провисает, у Ресеттера очень хлипкий шлейф, он провисае заламывается и рвётся, а чернила текут в принтер!

Провисает если давать ему такую возможность.
Ставьте "пружинку" из полоски от пластиковой бутылки.
Сейчас у себя маленько переделал подвес свободной петли, полоску укоротил и развернув нагрузил, так, что шлейф
натягивается, и не дает ей свернуться в дугу.
Раньше полоска повторяла радиус загиба шлейфа, теперь почти прямая.
Петля шлейфа была "круглая", могла задевать за верхнюю панель принтера.
Сейчас, форма петли больше похожа на угловую скобку "влево" с небольшим закруглением.
Пока что фотку приложить не могу. Может позже.

Спасибо за совет но сегодня попробовал прикрепить шлейф внутри головы справа, выход снизу-вверх,
а вторую часть, т.е. ввод прикрепил на перекладине сверху-вниз, шлейф конечно при работе делает
бкву S горизонтально, но мне понравилось

А никто случайно не знает как проложить шлейф на R290 не спиливая планку?
