Стаc, не особо , механика почти одна и таже .
Отличия только в том , что в R3000 картреджи не подвижны ( как в tx700w ) , и в нем стоит демпферный насос с декомпрессором ( как в tx700w ) .

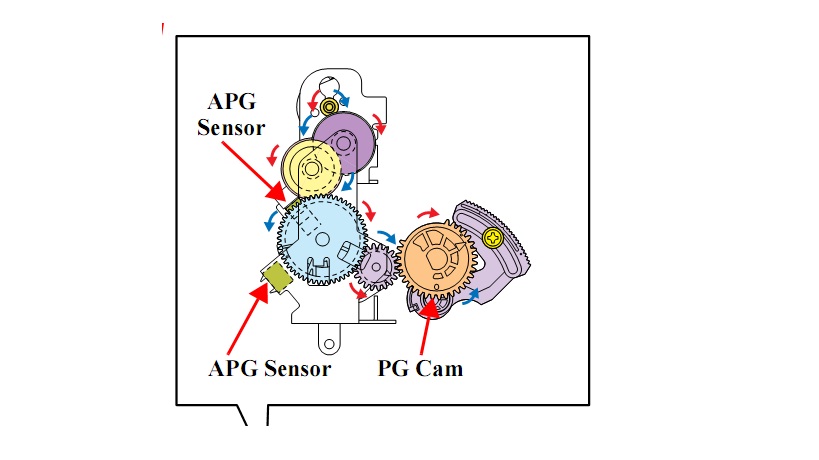

Стал разбираться с мехизмом регулировки зазора - APG механизм.

Это 25стр. сервис мануала для 1410
Таки в действительности он приводится в движение при помощи отдельного движка постоянного тока.
И таки в действительности он выставляет зазор в зависимости от толщины бумаги, а также увеличивает зазор до максимума при печати на CD
Но как он меряет толщину бумаги - загадка.
Какие есть мысли?
В оригинале ors drive the PG Cam to automatically
The APG Motor (DC Motor) and two APG San Adjust the PF amount according to the paper.
Переводится как автоматическая регулировка зазора в зависимости от толщины бумаги.

Slava2, не загадка !
APG сенсор тогда для чего в нем ?

APG sensor и APG encoder ( если так его называть ) . Вот и весть секрет .

что получается, что сенсор как то меряет толщину бумаги? как ?

Нет , он сенсором определяет положение лифта ( выше / ниже ) .
Печать по СД - лифт в самое высокое положение
Печать по простой бумаге - лифт в среднее положение
Печать по фотобумаге - лифт в самое нижние положение

в профиле это делается своём...подписи.

combain,

combain сказал:

это что такое? какой принцип действия? он что считает зубчики звездеренки? или как?

Slava2, он работает так же как сенсор энкодора , только считает не энкодор , а специальные флажки (к примеру в свой L800 при включений внутри с левой стороны посмотри , там на валу каретки увидишь черный диск с флажками , он вместе с валом будет вертеться ) ... Попозже выложу фото как это выглядит.

combain сказал:

у 800- го вижу. Не вижу у 1800-го.
Если это так то это оптопара, как у старых мышаков была. Светодиод светит в ИК спектре, и его не видно, а фотодиод его вылавливает, ну а крыльчатка (флажок) время от времени перекрывает этот световой поток.

Slava2,
Все так !

начинаю понемногу разбираться:
в зависимости от бумаги заданной в драйвере (ой тормозной драйвер!), лифт поднимает голову на разную высоту, т.е. он каждый раз при смене вида бумаги меняет высоту.
Крыльчатка имеет три флажка (похоже что они разнесены под 120 град...равномерно??) тогда как он определяет начальную точку? Там два сенсора разнесенных на 90 град.

Slava2, программно задана начальная точка . Естественно если его ( лифт ) разобрать и неправильно собрать , то всё собьется .

combain сказал:

Не...похоже что не программно. Похоже что он её ищет и находит по какому то ему только понятному алгоритму. Когда выключаешь принтер, то лифт может остаться в любом положении. По очередному включению он выходит на исходную точку соответствующую матовой фотобумаге (?)
С крыльчаткой я тоже не совсем разобрался...там может быть 4 лопасти , расстояние друг от друга разные.

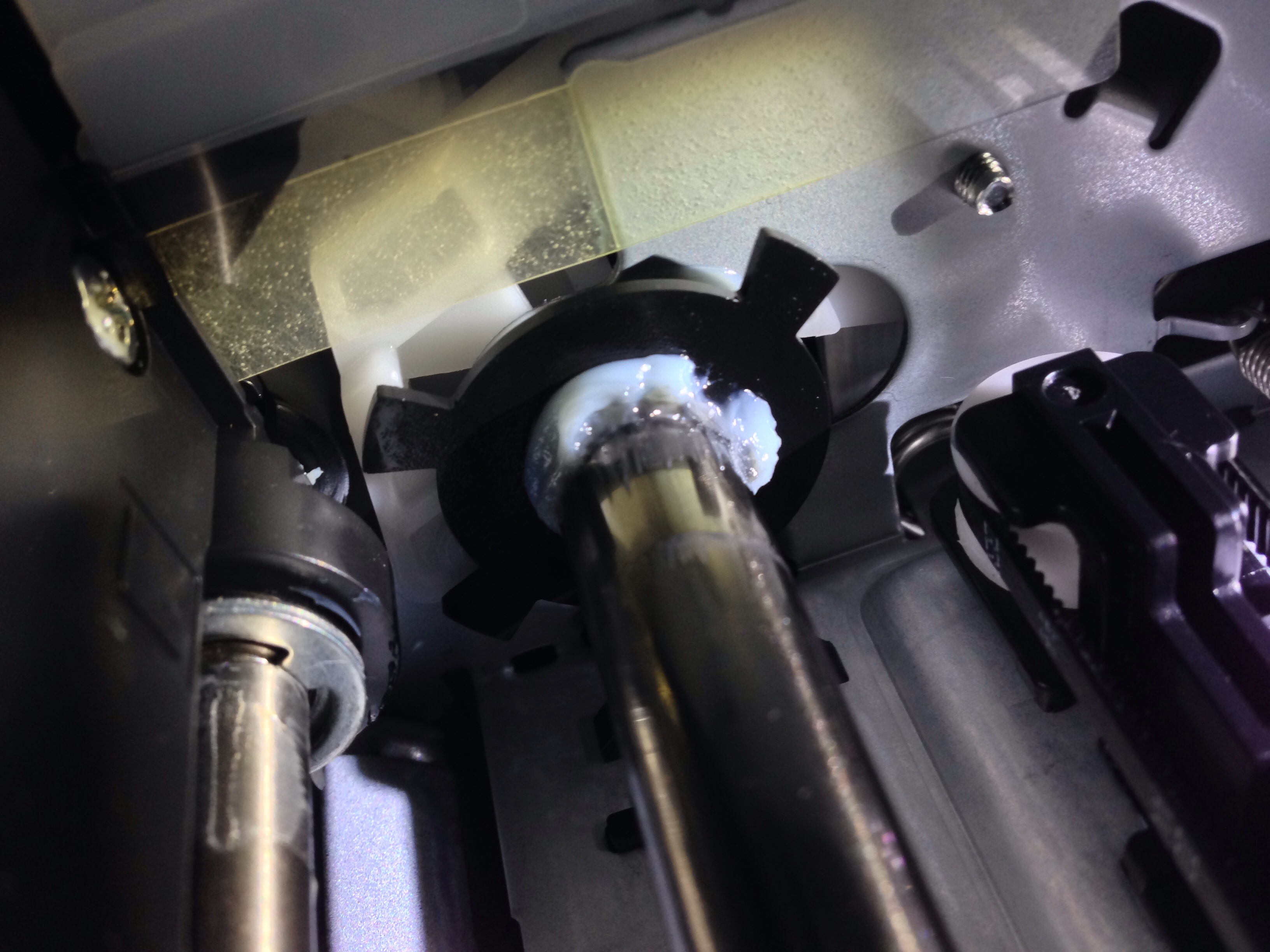

Slava2, вот как и обещал , черный диск с флажкам ( фото )

На фото сенсор не видно ( он находиться за валом ) , но зато хорошо показаны флажки и диск ( они черные ) .

Slava2, может программно , может ещё кое-как . Посмотрю свои записи скажу .

Slava2 сказал:

Хорошо, что сам разобрался! Никаких "измерителей" нет. Просто в драйвере ставится носитель.

ЮХа сказал:

ну вроде мало по малу начинаю разбираться . Изменение высоты головы от тонкой бумаги до CD - 2.4 мм.
Осталось его надурить: сказать ему что это бумага, а самому впихнуть туда 4 диска, а то и 6.
И ещё вроде есть начальная регулировка (назовем её ручная, заводская) высоты каретки. Но пока принтер на разбирал, только догадки, глядя на сервис-мануал.

WWM сказал:

WWM, получил посылку тестовой бумаги (подарок от вашей фирмы). Поистине -царский подарок. Спасибо. В ближайшее время начну печатать сравнительный тест L1800 и L800.
Вопрос по ходу: есть ли у вас оттестированные чернила для потоковой печати для L1800 -го . При потоке 5-10л суммарного расхода на год. Надо ли будет делать ручные прочистки голов в течении полу года или года эксплуатации.
Печать на компакты, это сродни с матовой бумагой, при минимальном расходе.

Slava2 сказал:

У нас есть чернила для Ваших принтеров.
По сути, все предлагаемые на рынке чернила для этих принтеров должны быть предназначенными для потоковой печати, так как обязаны работать в СНПЧ.
Единственное что - у нас нет широкой статистики применения этих чернил на дисках. Вы только на дисках собираетесь печатать или на чем-то еще?

WWM сказал:

В таком потоке только на дисках. Но режим печати ближе к печати по матовой бумаге. Это непрерывный поток ~ 120 дм.кв/час при фотокачестве, нормаль. Интенсивность до 8 часов в день...Ну конечно, не каждый день будет такая загрузка.

Slava2,
Именно на дисках столько не печатали. Но на матовой бумаге на протяжении как минимум 8 часов они у нас каждый день печатают. Если что будет не так будет с дисками, то 1)жалуйтесь!, 2) гарантию никто не отменял.

WWM, ок...Спасибо.
Будем работать дальше. Для начала надо с механикой решить проблемы.
