SergeyHP сказал:

На помойку?

Вопрос aaaa на засыпку - вот сделал я по твоей идее внешнюю воздушную пробку, а вход трубки в печатающий картридж (HP 21, 22, 56, 57) сделал "до дна". Все бы хорошо, но время от времени воздух как-то поступает - то трубочку заденут и т.д. Как в этом случае после устранения негерметичности можно картридж заправить ? Ведь воздух сверху картриджа в трубку уйти не может. Переворачиваешь картридж дюзами вверх - вроде как чернила на дюзах появляются, но мло их там собирается - потом через несколько дней могут опять чернила пропасть, т.е. неполностью картридж заправлен. Ночью температура падает и воздух сверху картриджа уменьшается в объему и похоже воздух подсасывается сквозь дюзы вместо засасывания чернил сквозь трубочку.

Уточните конструкцию картриджа. Двухкамерный, одна секция с наполнителем, другая с чернилами?

будем считать их однокамерными - чернила прямо в губке
внутрености этих картриджеЙ (HP 21, 22, 56, 57) - полно видео на youtube

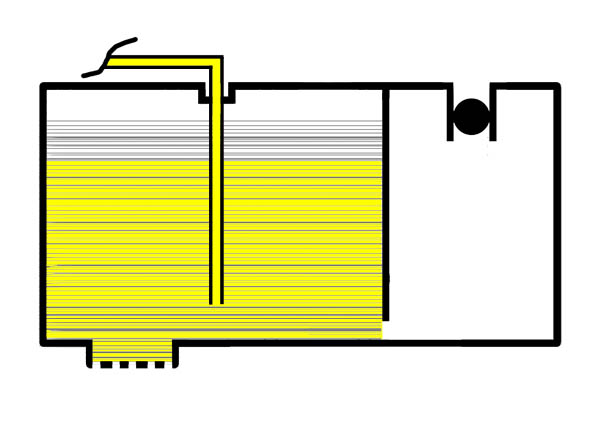

примерно так?

если отрезать правую пустую камеру, то оставшееся будет именно оно

вот на 3 цвета - на каждый цвет одна камера
http://www.orgprint....artridzha-9.jpg

SergeyHP, сложно будет отладить вам СНПЧ на таких картриджах. Там картридж должен быть полностью герметичен, картридж непрозрачный еще к тому же и непонятно что там происходит, многие для удобства контроля снимают крышку и приклеивают свою из оргстекла. Помимо воздушной пробки, надо еще ставить на СНПЧ обратные клапаны и запирать их когда принтер простаивает. Обратные клапаны можно сделать из запорных клапанов от капельниц и поставить их на СНПЧ. В 3 камерных картриджах сложней сохранить герметичность, потому что если одна камера разгерметизирована - начинает травить воздух из других камер. Сопла давлением легко выдавливаются, потом восстановить что либо невозможно. Я подобные картриджи на кенон, увеличил емкость поставив губки от XL-картриджей и просто заправляю вручную и печатаю, СНПЧ снял на этих аппаратов - т.к. только лишний расход чернил на прокачки.

не представляю, что можно будет увидеть сквозь губку

мне не надо знать, что внутри, главное печатает или нет и (что удобно) в воздушной пробке капли падают каждые 8 страниц или нет - по ней и балансирую

SCORPIC сказал:

вроде наоборот - чем меньше вытаскиваешь - тем меньше прочисток
мне очень не понравилось, что я купил картридж и он через день вдруг перестал определяться - поэтому стараюсь как можно меньше их оттуда вытаскивать

SCORPIC сказал:

разве сама пробка не является как бы клапаном ?

Сама ВВП в некотором роде является клапаном. Жидкость далее чем нижняя камера не поднимается(если конечно емкости не опущены до самого пола ) Соответственно чем меньше объем камер тем меньше отток чернил.

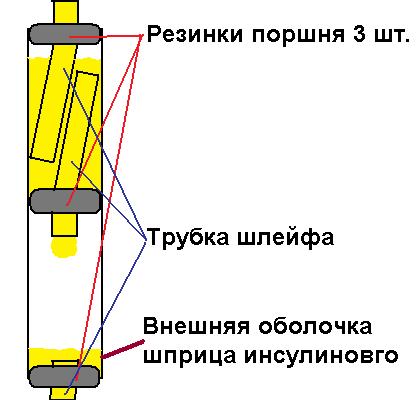

Предлагаю ВВП делать из 1мл(инсулинового шприца), вернее нужно всего три шприца на одну ВВП.

Не нужно ничего клеить. Все собирается быстро, и встраевается в разрез шлейфа.
Проверено на MG2440 и HP дешевых. Работает не хуже демпферов и клапанов. Очень полезное изобретение. Спасибо Аааа .
И

Freeman Pro. сказал:

поднимется - вначале выдавит воздух, а потом и чернила пойдут наверх

Freeman Pro. сказал:

наоборот...
ведь если Ваш посыл верен, то д.б. верен и обратный посыл - сделай камеру на 1л - тут же все уйдет...



фото очень мелкое - ничего не видно

Freeman Pro. сказал:

а как вырезаете такую аккуратную дырку, чтобы подошла под шлейф ?

Freeman Pro. сказал:

Конструкция хорошая. Расскажите как собирали без склейки поподробнее. Жидкость в нижней камере воздушной пробки не уходит?

Удалил сообщение...

у меня и второй вопрос есть, но пока не задаю

SCORPIC сказал:

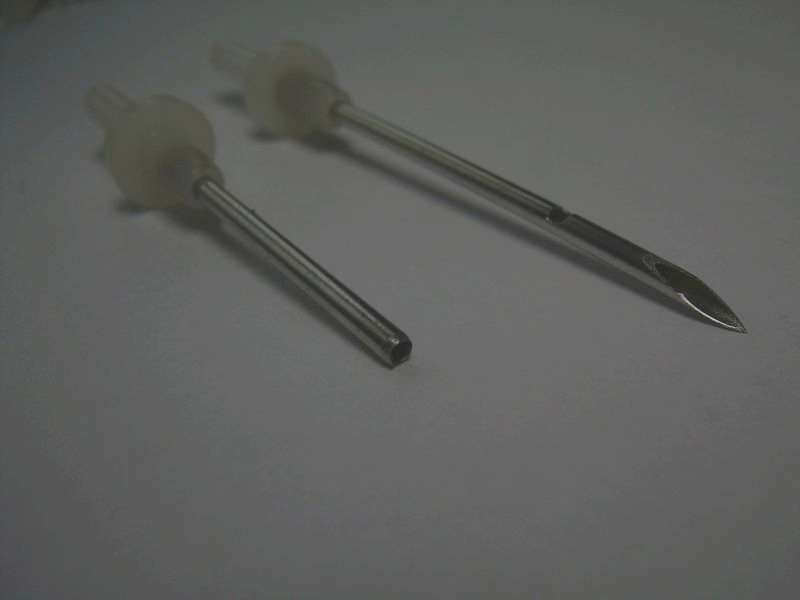

Игла от капельницы обрезается под 90 градусов.

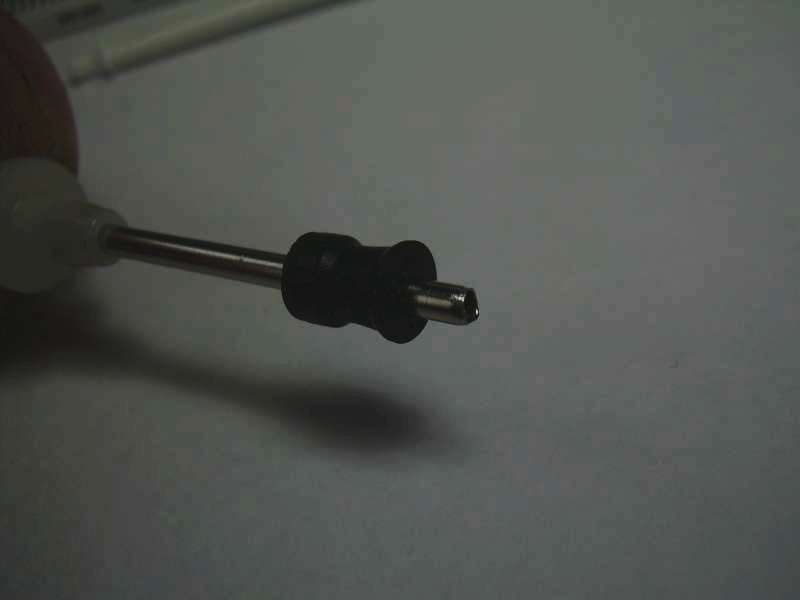

Одевается резинка поршня на иглу. И продавливается/пробивается отверстие.

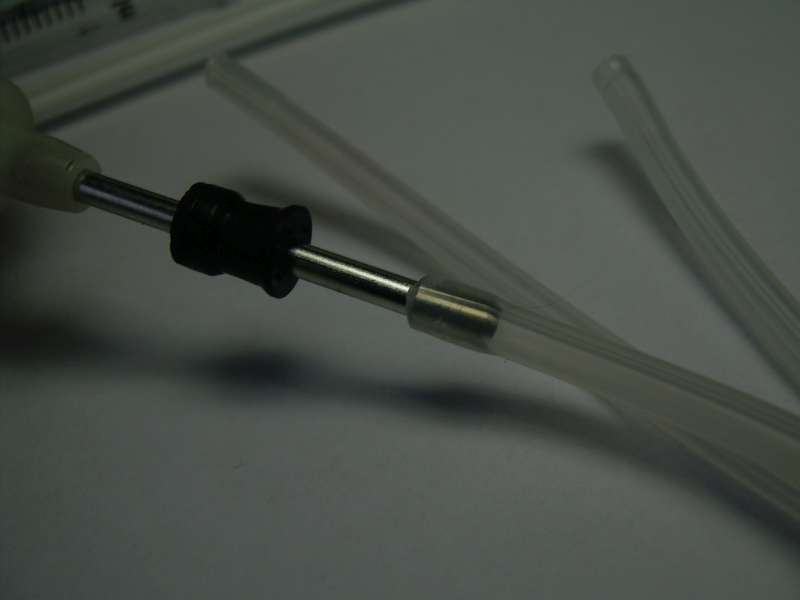

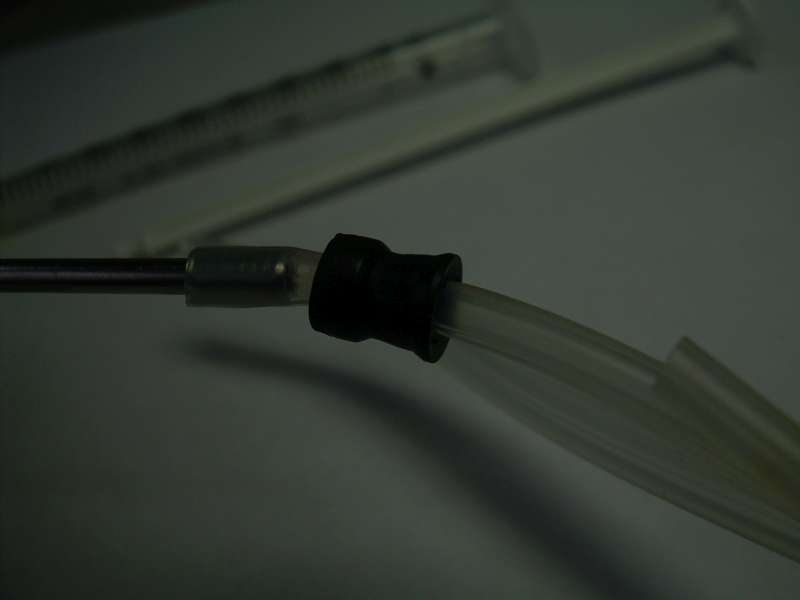

Одевается капилляр шлейфа на иглу.


И протянуть резинку по игле на шлейф.


Вынуть иглу из капилляра.

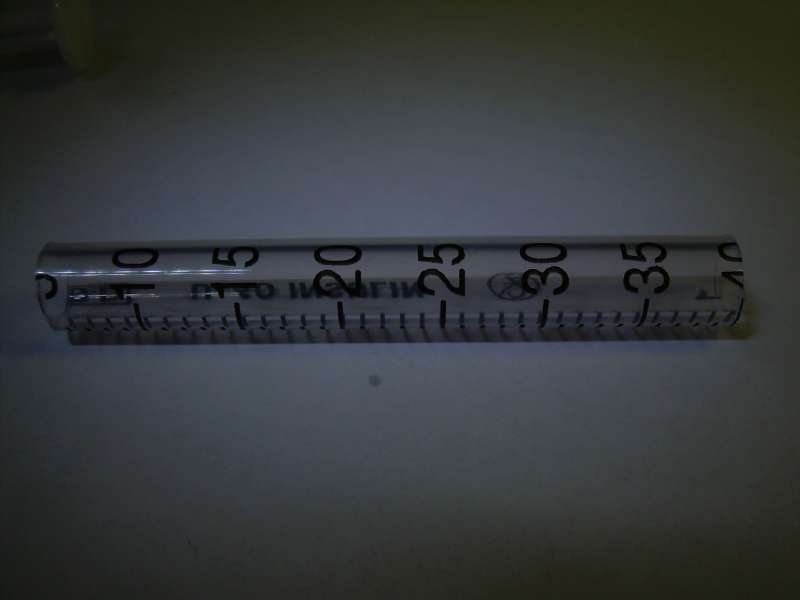

Обрезать оболочку шприца на делении 5 и 40.

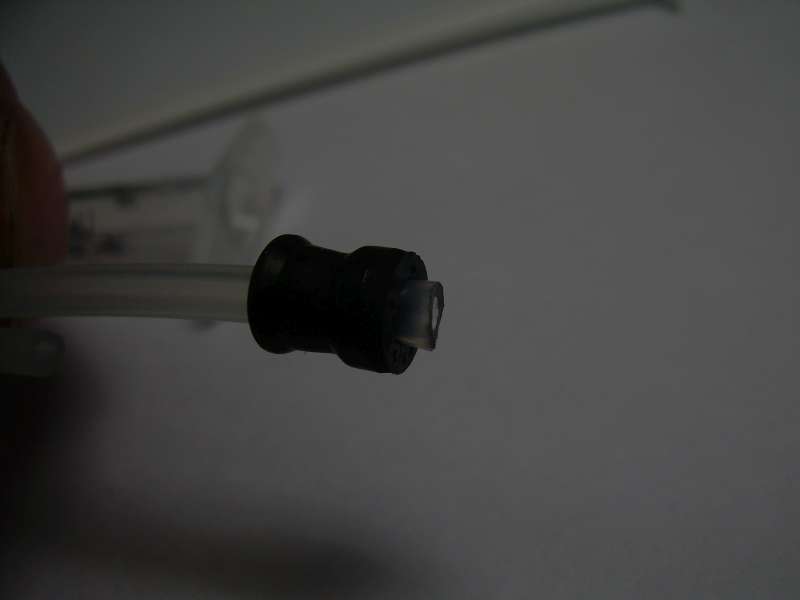

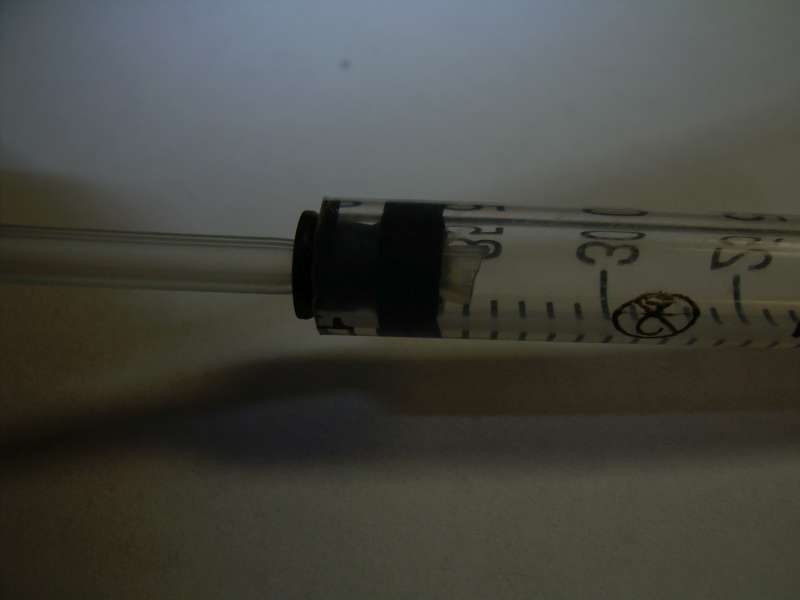

Вставить резинку с капилляром в оболочку шприца.
Получаем герметичное соединение. Клеить не требуется.

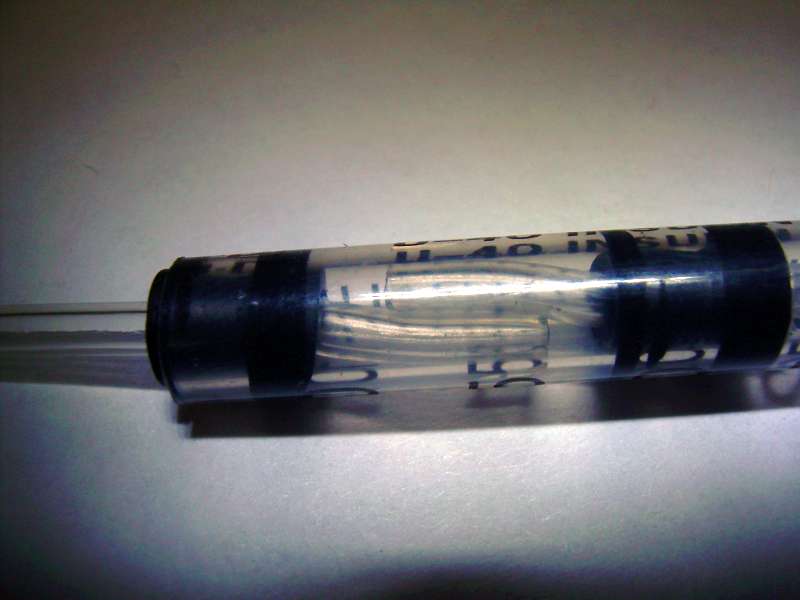

В резинку разделяющую камеры вставляется отрезок капилляра который с одно стороны резинки торчит на 10мм и с другой 1мм.

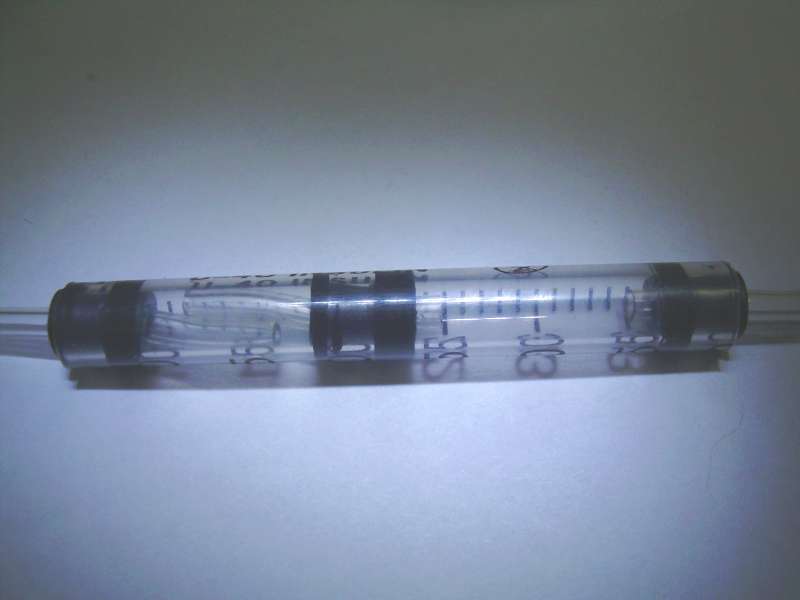

Общий вид ВВП.

Пардоньте за качество. Какой фотик под рукой был таким и снимал.

Как показала практика ВВП это не клапан. 100% гарантии того что не будет оттока, наличие в системе ВВП не дает. Необходимо ещё уровень жидкости в воздушном отсеке держать не намного ниже уровня ПГ. К примеру HP officejet 4500(два картриджа с интегрированными в них ПГ) при разности уровней в 30-40мм, за две недели простоя чернила ушли полностью назад практически из всего шлейфа и после ВВП и до неё. Тобто балансировка СНПЧ не на последнем месте. Разница уровней должна быть минимальна, для моделей без помпы особенно.

После фотографирования можно качество улучшить в графическом редакторе:

Все теперь понятно. Осталось потом придумать временную консервацию СНПЧ во время простоев принтер. Т.к. я сторонник того что во время простоев заменять СНПЧ на ПЗК - для принтеров с общей ПГ и чернильницами, а на потоке ставить СНПЧ.

aaaa - Вы ответите на мой вопрос ?

Freeman Pro. сказал:

Вы про нижнюю камеру ? у меня в нижней камере уровень чернил меняется - обычно уменьшается, а принтер у меня такой же...

я нужный уровень определял так - если при печати каждые 8 стр. внутри воздушной камеры капает капля чернил - то вроде правильно


но вот чтобы чернила ушли обратно - это надо чтобы нижняя камера заполнилась черинлами полностью - Вы такое у себя видели ? по всей видимости дело в малом объеме Вашей пробки - я прежде чем свою делать долго думал - делать ее побольше или поменьше и какую камеру больше, а какую меньше

мой вывод - нижняя камера д.б. побольше (примерно 20% от размера картриджа), а верхняя поменьше

SCORPIC сказал:

На плоттерах(если мне не изменяет память) когда принтер паркует каретку или открывается крышка отсека картриджей то сам плоттер пережимает трубки встроенной СНПЧ.
Можно с права у парковки приделать рычаг, когда каретка запаркуется то рычаг пережмет шлейф. И второй вариант - на выход БП принтера повесить схему с реле, при включении подается питание на обмотку на реле, и сердечник реле оттягивает зажим шлейфа. Включился разжал шлейф, выключился пережал.

SergeyHP сказал:

Нет. Про воздушный отсек емкостей-доноров СНПЧ

Freeman Pro., немножко не про то я говорил. Запорные клапаны конечно можно сделать. Но, вон у AAAA умерла пиксма по B200 отпечатав всего 500 листов. СНПЧ считаю что нужно снимать когда не печатаешь, чтобы внешнее атмосферное давление и перепады температур не воздействовали на ПГ.

Леша а если просто пережать шлейф?
