Много ещё можно было бы рассказывать о шестеренках-звездеренках, но так как тема не сильно востребована, не буду сильно размазывать, перейду к последнему разделу. А может просто эта тема ПОКА не актуальна. Я когда начинал делать принтера для печати на CD, то мне многие говорили: а зачем это…я подписываю фломастером – и все довольны. И лишь не многие брали на вооружение принтерную печать по поверхности CD, вот как раз они в дальнейшем и диктовали свои условия в этой нише бизнеса.
Но как бы там ни было, переходим к конструкции самой уф печи.
Для отверждения УФ лаков требуется засветка под уф потоком со спектром 320-360нм, мощностью 80вт/см и при скорости прохождения образца 50м/мин. Это все как бы в общих чертах. Но здесь накладывается масса субъективных факторов.
1. Наша лампа выдает спектр не узкой направленности, а довольно «размазанный»
2. Высота лампы над образцом не всегда оптимальна (если опустить низко, то глядишь и образец загорится).
3. Рефлектор лампы тоже не идеальная парабола, да и степень отражения – не эталон.
4. Сама лампа имеет ограниченный срок службы, постепенно теряя эмиссию.
5. Питающие цепи лампы не стабильны.
6. Толщина лака разная на разных образцах.
7. Да и сам образец имея разную окраску способен в той или другой степени поглощать уф поток.

Поэтому время экспозиции желательно увеличить. Я скорость транспортера в итоге понизил до 4м/мин. Что для меня соответствовало 25-30 дисков в мин.

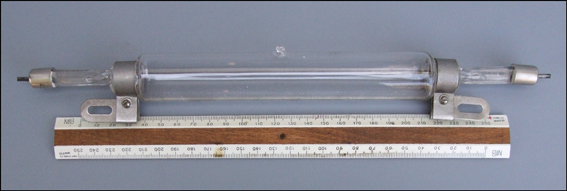

Я применил лампу ДРТ-1000. Её дуга полностью перекрывает диаметр диска.

Подключил эту лампу я следующим образом:


Кнопка нужна для пуска. Благодаря LC –цепочке, подключаемой через кнопку происходит импульс напряжения, необходимый для первичного пробоя паров ртути, находящихся в колбе.
Рабочее напряжение на лампе – 145v
Рабочее напряжение на дросселе – 130v
Рабочий ток – 7.5а
Стартовый ток (ток разогрева) – не менее 14а
Напряжение на дросселе при включении 220v
Реактивное сопротивление дросселя на частоте 50Гц – 25ом

Дроссель – это довольно объемная штука, намотанная проводом диаметром не менее 2мм. Сечение железа 12-15 кв.см.
Конденсатор 2 мкф х 600вольт. Тип МБГЧ или МБГП (можно К73).
При пользовании лампой будьте осторожны:
1. Лампа нагревается до температуры 700-800 град.
2. Для предохранения глаз от уф излучения пользуйтесь специальными очками, или хотя бы солнцезащитными с натуральными стеклами.
3. Во избежание отравления озоном, надо хорошо проветривать зону, где находится лампа.
4. Если случайно разбили колбу, то надо собрать шарики ртути резиновой грушей, а то место обработать раствором марганцовки.
5. При монтаже лампы, её нельзя брать руками без перчаток. Жирные отпечатки прожгут колбу.

Слав...а где лампу брал?

Лампы эти выпускает по сей день (если не ошибаюсь)Сарапульский завод эл. вакуумных приборов.
В свое время это была основная лампа для уф отверждения в полиграфии. Раньше их было на радиобазате - воз и тележка (по цене 80грн). Сейчас у нас она переходит в разряд дифцита. Но найти можно.
Есть ещё неплохая лампа дрт-400.

400-ка маловата будет по мощности...

ставь правильный рефлектор, из полированного металла
Правильный рефлектор параболой, дает до 40% потока.

та не Слав...мне 1000-ка надо.

Поройся в интернете. Я находил где то в Харькове продают.
Наверняка в России их полно.
Можно и на ФИЛИПС папасть...там у них есть уже безозоновые. Они в колбу добавляют присадку из титана, тогда её спектр сужается до желаемого.
Больше того есть ЭПРА, вместо дросселя. Враги уже не ставят медные дросселя. И есть производственное объединение ДЕЛЬТА в Екатеринбурге, так они тоже выпускают ЭПРА, говорят что для этой лампы самый раз...и ешё и с регулировкой мощности. Но никто не пробовал...или молчат.
Цена этого ЭПРА чуть больше 100 дол.

мне у нас (на Украине) надо найти.

400-ку я прямо сегодня вызванивал в Киеве.
Есть преимущества: можно дроссель шкульнуть у электриков горсвета...прямо со столба снимут..они переходят на натриевые лампы, а там дроссель не нать

ладно...буду искать.

надо бросить клич на форуме, типа ИЩУ ЛАМПУ.
Кто то ж отзовется...неужели модератору не помогут? Не верю....
Лично я если встречу где то, то обязательно тюкну.

Да я как-то Слав...стесняюсь...привык всё сам...

Константин, звони завтра сюда...тут у них и доставка есть по Украине...
http://lampa-kgt.pro...a-drt-1000.html

О! спасибо Слава.

У меня такая же, ДРТ-1000.

По схеме, которую я разместил выше, можно использовать дроссель 1000вт от ламп ДРЛ. Такие применяются в прожекторах на уличных столбах. Если же нет возможности использовать на 1000вт, то можно включить в паралель 2-3шт дросселей от 400ваттных или 4шт от 250вт ДРЛ-ок.
В интернете встречал варианты подключения через конденсаторы...но сам этого не пробовал. По теории - это возможно.
Даже возможно через активное сопротивление...типа утюга на 1квт. Но могут возникнуть проблемы с пуском. У меня встречались ДРТ-1000, которые пускались и без кнопки и конденсатора, но такие лампы редкость.
Короче вариантов по подключению бесчисленное множество.
А вот по обвязке - это уже сложнее. Обязательно нужен рефлектор, металлический отражатель,выгнутый по параболе. Это во многом усиливает световой поток. Расстояние от лампы до рефлектора приблизительно 2см и расстояние до образца приблизительно 4-5см. Надо не забывать физику света: световой поток слабеет пропорционально квадрату расстояния от источника.
И второе: отражатель из полированного металла способен усилить УФ-поток до 40%. При условии что источник находится в фокусе параболы... Для этих целей хорошо подходит алюминий или дюраль толщиной 0.5-1мм. Хорошо полируется и долго не тускнеет...Озон все таки мощный окислитель

А здесь я покажу на эскизах основные требования при конструировании уф печи. Заранее приношу извинения за эстетику эскизов, т.к. они экспортированы прямо из автокада, зато все пропорции гарантированы...даже парабола построена по всем правилам...и лампа находится в фокусе параболы.
Рефлектор в форме параболы обладает тем свойством, что луч света вышедший из фокуса параболы, отразившись от поверхности в любой точке рефлектора, пойдет паралельно оси параболы и достигнет поверхности образца (cd диска) кратчайшим путем.

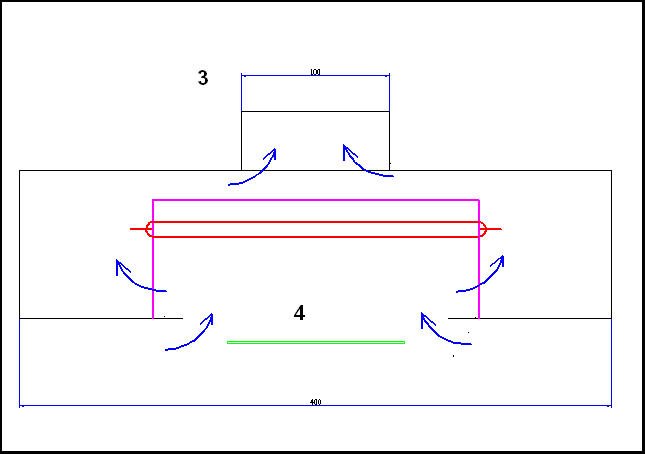

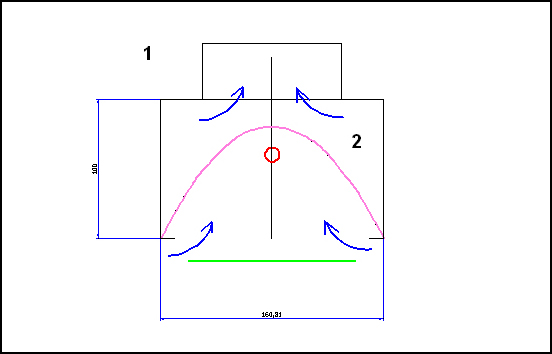

1 -корпус печи
2- рефлектор в форме параболы
3- вытяжка
4- образец
Синими стрелками показан воздушный поток. При такой конструкции воздух охлаждает не только лампу, но и сам рефлектор. А также принудительно удаляет избыток озона.Температура в камере не поднимается выше 65 град. при том что сама колба лампы около 700.
Сила потока вытяжки подбирается эмпирически. Здесь тот случай когда много или мало не есть хорошо. Холодная лампа не выйдет на рабочий режим и не даст нужного спектра. Перегревая лампу мы сокращаем её время жизни.
Я контролирую работу лампы по двум параметрам: температура в камере и потребляемый ток. И в зависимости от этого увеличиваю или уменьшаю скорость вращения турбины. Это делается в полуавтоматическом режиме, двигатель постоянно токовый с управлением числа оборотов. Но стремится к такому излишеству не всегда удается, поэтому достаточно поставить хороший кухонный вентилятор и поток регулировать задвижками. Это будет менее удобно, но бюджетнее.
