Изобретаете велосипед ? Так он уже изобретён, даже название всем давно известно.  :D

Сталкивался я с донорами из хрупкой прозрачной пластмассы, в которой меняется структура от воздействия чернил и они начинают трескатся и течь через неделю. Сейчас производят доноры из прозрачного полиэтилена(или типа того), они не текут и выполняют всё ту же функцию вашего вновь изобретённого велосипеда(сосуда мариотта).

Видел СНПЧ не скажу от какой фирмы, в ней достаточно было менять ёмкость типа картриджа и печатать дальше. Но и они за счёт такого решения проблемы с лёгкой перезаправкой(своеобразной монополией), задрали цены на заменяемые ёмкости и в добавок ко всему заливали свои фуфловые чернила. Не трудно догадатся почему их практически не видно на рынке СНПЧ.

evlal
И в нижней емкости поддерживается нужный уровень?
Вопрос вот почему. Я давно уже подумывал над такой конструкцией, но смущает вопрос прохода воздуха в бутылку через узкий штуцер. Ведь в противоположную сторону (вниз) должны протекать чернила. А если сделать штуцер большого диаметра, как обеспечить герметичность бутылки до надевания ее на штуцер?

Ratomsky
Возьмите пузырёк валокордина и посмотрите какой тонкий там штуцер. Есть и другие аналоги. Уevlal , как я понял, вверху сужение подающей трубки, оно и стабилизирует подачу...? Мне не понятно,- почему штуцер такой длинный?
Может там есть отверстия, которые я не увидел?

Ну так, типа-

"Но в песне смелых и сильных духом всегда ты будешь живым примером, призывом гордым к свободе, к свету! Безумству храбрых поем мы песню!..." (© М.Горький))

Сегодня прочитал "обновлённую" версию инструкции для любителей СНПЧ и проч. Там была такая мысль: "доноры на основе Мариоттов могут быть емкостью от нескольких десятков миллилитров, до нескольких литров"
А почему бы не попробовать вместо многоэтажных Мариоттов по десять миллилитров один Мариотт на десять литров? :)

Внутренние пробки - больной вопрос. Для бутылок которые сейчас стоят отлично подходят пробки из картриджей № 12A лазерных принтеров HP
Можно сделать обтачивая полиэтиленовые пробки подходящего диаметра, например для бутылок InkTec 100 мл я делал из пробки от Валокордина.
Получается не очень, так и тянет сделать мини пресс для самостоятельной отливки.

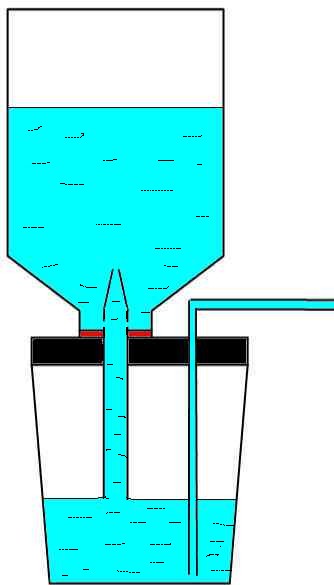

Конструкция штуцера на рисунке. Трубка внизу из плохо смачиваемого материала, с внутренним диаметром не менее 6 мм обязательна, лучше расширяющий конус. Без нее работать не будет.
Для крепления внутренней трубки к внешней использовалось два варианта
1. Пайка, не всегда удавалось создать герметичность между трубками.
2. Склейка эпоксидной смолой, недостатков пока не обнаружено.
Надо будет попробовать термоклей.
Отверстие во внешней трубке просверлить до склейки, спайки. По нему ориентироваться при соединении трубок. Потом через него просверлить во внутренней.

И еще, данная система это тоже Мариотт и для нее характерна зависимость уровня от перепадов температуры и давления.
Поэтому нижние емкости необходимо делать емкостью 20-30 мл. с горизонтальным сечением по крайней мере в два раза большим чем у меня.

Термоклей не поможет, т.к. не создаст герметичности... без температуры...последующей...

Обращаюсь к тем, кто хочет сделать супер-доноры: не парьтесь особенно! На сегодняшний день проблема с подачей жидкости к ПГ достаточно хорошо решена. Покупаем "фабричные" доноры, заливаем и печатаем. Раз в день-три (или месяц-три) доливаем.
Проблема более серъёзная - качественная печать. Не связанная с полосатостью из-за неисправности принтера, а из-за некачественных (альтернативных) чернил и неумения управлять цветом.

Согласен...

Comprende Companeros! Приступим к созданию СУПЕРПРОФИЛЯ?

Можт не буду оригинальным, но идея с переворачиванием бутылок вниз пробкой, нпомнила мне больничную капельницу (многострадальную) только непосредственно в прямом назначении. Там у бутылки аккурат резиновая пробка которую можно протыкать сотню раз, а в качестве иглы использовать как раз ту, что идт в системе капельницы - пластиковая с боковыми отверстиями... и понеслось + фильтр, + система ограничения дозирования ). Останется радом с принтером только штатив больничный же поставить и подвешивать бутылки на нем.... И чернила в бутылках с резиновыми пробками продавать ).
А вообще, если серьезно, в медицине куча всяких мелочей, оторые можно приспособить в создании СНПЧ, но это другая тема.

Вчера, после разборки нового фирменного картириджа для Эпсон R270 и изучения его конструкции, в голову полезли всякие нехорошие мысли. С утра мысли обрели конкретику, а к полудню был готов макетик донора, на основе рисунка из поста №427 от DADHI.
Попробовал и хотел уже крикнуть ура, но.... есть проблемки. Система не заработала с жесткими фирменными флакончиками от "инктека".
Идея прекрасна. Стоимость доноров практически нулевая, а стабилизация подачи - идеальна.
Надо попробовать еще с пружинками.

В нижней (либо верхней) емкости из п.427 нужно дренажное отверстие для воздуха.
Бутылку..цистерну (верхнуюю емкость) не обязательно переворачивать, она может стоять на "своих двоих".
Причем на любой высоте, что выше нижних емкостей (буферные доноры на 20..100 мл).
Соединять верхнюю емкость с нижней шлейфом №2.
В экспериментальном варианте (в ручном режиме долива) можно даже обойтись перегибанием жил (по-отдельности) шлейфа №2.

Подходящий дешевый автоматический клапан будет прорывом.
Полной герметичности стыка шлейфа №2 и буферных доноров уже (возможно, зависит от клапана) не потребуется.
Это облегчило бы сборку-разборку системы.

Буферные доноры очень хочется разместить внутри принтера вместо памперса... высоковато, пожалуй будет..
Это увеличило бы мобильность принтера.

Придется разобрать картридж...

Да, предполагалось, но забылось нарисоваться дыхательное отверстие в нижней плошке :)

Возьмите поллитровую СТЕКЛЯННУЮ бутылку. Залейте в неё воды. Заткните пробкой насмерть. В пробке проделайте отверстие. Переверните бутылку вверх дном.
Вопрос: при каком диаметре отверстия в пробке, начнётся свободное вытекание жидкости, при условии положения бутылки вверх дном?

А лучше в обоих сразу.
Сообщение сосудов пресекает клапан. Отсутствие изолированного объема воздуха отвязывает от перепадов атм.давл.

Иногда, отсутствие цитирования убивает всякое желание разбираться в теме.

ЮХа
Думается мне, что начавшись оно (изливание жидкости) продолжится до опустошения бутылки.
Искатель
Поплавковый клапан?

Любой автоматический клапан, доступный в домашних условиях.
На крайняк годится даже пережатие/перегиб шлейфа.
Без клапана, ест-но, все выльется на пол...
Без клапана проще доливать по-прежнему, и не возиться с пережатием...
Потому собст-но все и сидят ровно.
Если будет доступен хороший клапан, дело двинется.
