Уровень чернил в донорах Макет девайса

|    Сообщение #321 Отправлено 15 января 2009 - 21:56   m010482

sman1

Цитата

Фонтана не получилось, получилось все точно как описал m010482 (может он уже пробовал).

Нет, не пробовал!!! Просто я все правильно расчитал!!! Не зря я пол часа дымил!!! :unsure:, насчет канистр - поддерживаю ЮХа, проще воткнуть в них самопальные воздушные трубки и сосуды Мариотта готовы!!!
А что бы не пользуясь перчатками легко отмывать руки, минут за 5-10 перед тем, как начнете работать с чернилами, намажьте руки "кремом для рук", даже если чернила высохнут на руках, то они легко смоются простым мылом!!!

|    Сообщение #322 Отправлено 17 января 2009 - 08:06   Ded-r

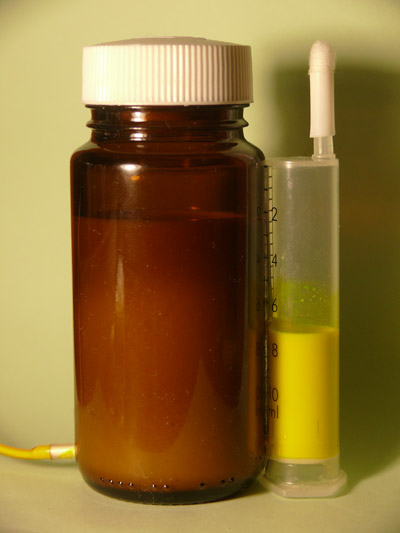

Может кому-нибудь пригодится такая конструкция самодельного донора.
Технология несложная. могу описать подробно.

Прикрепленные изображения

  • Прикрепленное изображение: _____.jpg

|    Сообщение #323 Отправлено 17 января 2009 - 11:29   фунтик

Ratomsky Дафай, опиши как трубку между банкой и шприцом соединял :) , лучше пакажи фото с другой стороны.

|    Сообщение #324 Отправлено 17 января 2009 - 12:17   sman1

Идея автоматической подпитки доноров интересна.

Тоже считаю идею очень интересной исходя из следующих соображений:
1. Читая форум сделал вывод, что опытные пользователи используют доноры как обыкновенные баночки (если это мое убеждение неверно - тогда и все остальное можно не читать).
2. Наверное единственный недостаток баночек - уровень чернил. Для стабильной печати необходим примерно одинаковый уровень чернил во всех цветах, плюс этот уровень должен быть привязан к высоте дюз принтера. Т.е. необходимо регулярно проверять уровень и доливать чернил (у меня принтер так вмурован в стол, в целях экономии места, что проверка уровня чернил в донорах, а особенно дозаправка - дело довольно неприятное).

Вот поэтому и хочется создать систему со стабильным уровнем чернил в донорах, чтобы можно было их прикрутить к принтеру и избежать неприятностей связанных с неправильной балансировкой. Плюс чернила в покупной таре не нужно никуда доливать или переливать.
Сейчас думаю систему с поплавком, чтобы при достижении чернилами необходимого уровня в доноре, принудительно перекрывалась подача чернил.
Может я вообще фигней занимаюсь?

|    Сообщение #325 Отправлено 17 января 2009 - 13:17   ЮХа

Прикидываем: в оригинальном картридже принтера Эпсон находится ок. 10-14 мл . чернил . Этого количества хватает для полноцветной заливки 20-25 листов формата А4 или 80-100 листов формата А6. Если взять доноры в 100 мл, то количество отпечатанных листов увеличится в 10 раз.
200 листов А4 принтер R270 в режиме ФОТО будет печатать около часа. Сомневаюсь,что кто-либо печатал такие объёмы за раз. Обычно, нужны перерывы для смены файла, добавления бумаги и пр. Всегда есть возможность долить в доноры чернила.
Усложнять схему подачи чернил считаю нецелесообразным!
Написанное выше - личное мнение писателя.

|    Сообщение #326 Отправлено 17 января 2009 - 16:25   Ded-r

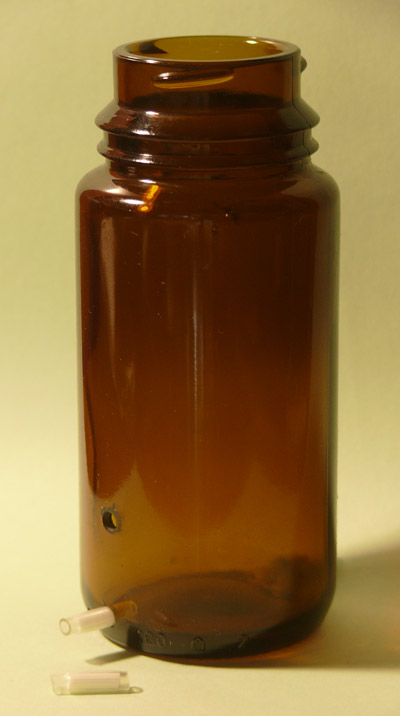

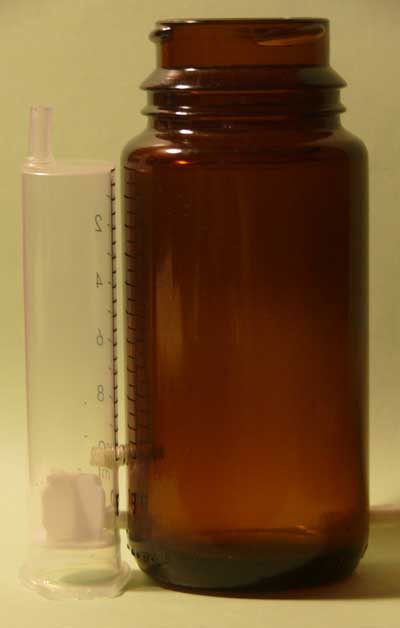

как трубку между банкой и шприцом соединял
Так там не одна трубка, а две. Нижняя для прохода чернил, а верхняя для "пробулькивания" воздуха в баночку.
Отверстия сверлил алмазным трубчатым сверлом в ванночке с водой.
Трубочки из ушных палочек с натянутой хлорвиниловой трубкой (для большей герметичности).
Все соединения промазываются эпоксидкой. В доноре создается разрежение секунд на 10-15 для заполнения эпоксидкой возможных щелей в соединениях.
После полимеризации эпоксидки проводится гидроиспытание.
Наливается вода и шприцем создается разрежение в воздушном отсеке. Если есть течь, то там будут пузырьки воздуха.

Прикрепленные изображения

  • Прикрепленное изображение: _____1.jpg
  • Прикрепленное изображение: _____2.jpg

|    Сообщение #327 Отправлено 17 января 2009 - 17:02   koka

Наверное вечная (неубиваемая) тема...о донорах. :)
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #328 Отправлено 17 января 2009 - 19:29   Ded-r

неубиваемая) тема...о донорах.
Так ведь существующие (китайские) доноры часто, мягко говоря, не очень... Стоят у меня такие. А ля офис. Что не нравится:
1. Маловат объем. Но это терпимо.
2. Неудобно заправлять.
3. Мало сечение воздушного отсека. Отсюда заметная зависимость от колебаний температуры в помещении.
4. Воздушный отсек (круглая трубка) внутри чернильного отсека. (Не видно уровня чернил в воздушном отсеке)

|    Сообщение #329 Отправлено 17 января 2009 - 20:55   koka

Так новые "Офис" (с перегородкой которые) работают как положено...
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #330 Отправлено 17 января 2009 - 22:48   major.39

Просмотр сообщенияRatomsky (17th January 2009 - 07:29 PM) писал:

(с перегородкой которые)
Это точно, пользую такие с весны и все работает... :)
CX4300, R270, Liteprint(2), InkTec E0010, hameleon ER270, Spyder3studio,
Canon 5D mark II, Canon 580EX II,Canon 430EX II, Canon EF17-40/4L; Canon 24-70/2,8L

|    Сообщение #331 Отправлено 18 января 2009 - 04:56
ГостьИскатель_*

Просмотр сообщенияRatomsky (17th January 2009 - 05:25 PM) писал:

Нижняя для прохода чернил, а верхняя для "пробулькивания"
Как же воздух пробулькнет, когда у Вас чернила перекрывают оба отверстия и еще выше поднялись?
И зачем в ВО чернила?

|    Сообщение #332 Отправлено 18 января 2009 - 09:55   Ded-r

Все работает. Чернила чуть выше верхнего отверстия - это снято сразу после заправки. В процессе все приходит в норму.
ВО, реально, то, что выше верхнего отверстия. Ниже верхнего отверстия - чернильный отсек.
Конечно, есть недоработки.
Верхнее отверстие надо сделать немного больше, для лучшего "пробулькивания", и ниже по уровню, для увеличения работающего объема донора. При этом доноры надо поднять выше

|    Сообщение #333 Отправлено 25 января 2009 - 23:04   romanM

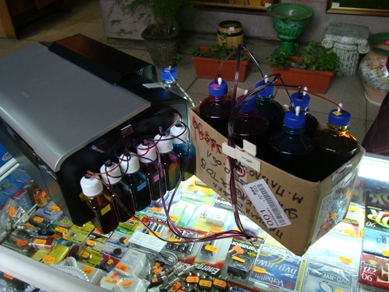

Печать на струйном принтере должна приносить удовольствие, а некоторым и деньги, так вот, при активной печати (1000 А6 в день) возникает проблема постоянной дозаправки доноров, открыл, долил, закрыл, при этом пна поверхности заливочной горловины оседает пыл, а работники ленятся  эту пыль вытирать , и соответственно вместе с новыми чернилами Эта пыль попадает в доноры, так вот , чтоб не мучатся с заправками, была создана эта конструкция.

Внимание! при установке доноров, как на фото, принтер заливает чернилами, т.к. это транспортный вариант.

для полноценной работы, необходимо соблюсти соответствующие настройки высоты, больших ёмкостей и притнера !

Прикрепленные изображения

  • Прикрепленное изображение: 290_snp4_6x0_5L.JPG
Делаю СНПЧ на всё, что в руки попадает, и это работает!

|    Сообщение #334 Отправлено 25 января 2009 - 23:33   фунтик

romanM ого! вот это конструкция серьёзная!На сколько листов хватает? :)

|    Сообщение #335 Отправлено 25 января 2009 - 23:37   romanM

Просмотр сообщенияфунтик (25th January 2009 - 11:33 PM) писал:

На сколько листов хватает?
конструкция свежая, пока не знаю...узнаем, когда вернётся на сервис...
Делаю СНПЧ на всё, что в руки попадает, и это работает!

|    Сообщение #336 Отправлено 26 января 2009 - 01:07   Tack

По поводу попадания пыли на поверхность доноров. Episode еще несколько лет назад предложил использовать Г-образно изогнутые ушные палочки (или пустые стержни от авторучек), вставленные в воздушные отверстия. Я, по причине природной лени, сделал еще проще-укутал верх доноров обыкновенным тонким полиэтиленовым пакетиком. Теперь пыль в доноры попасть не может по определению, а движению воздуха ничего не мешает :)
Каговорится-"неэстетично, зато дешево, сердито и практично"
Личные принтеры - ситуативная коллекция из Epson R220+СНПЧ Resetters, Epson C42SX, Epson 1160 (A3), Epson CX3200

|    Сообщение #337 Отправлено 27 января 2009 - 04:59   Luden

Просмотр сообщенияEpisode (14th July 2007 - 07:04 PM) писал:

Более надежного девайса, чем просто баночки, трудно придумать.
Одно неудобство, нужно следить за уровнями.

Наверное можно подвесить доноры на две-три пружинки-резинки.
Операция - "висельник"
Откалибровать водой предварительно, в положении "полная" и в положении "почти пустая" добавлением / заменой пружинки.
И пусть себе висят как партизаны на старых фашистких фото

|    Сообщение #338 Отправлено 31 января 2009 - 20:26   ВладимирФ

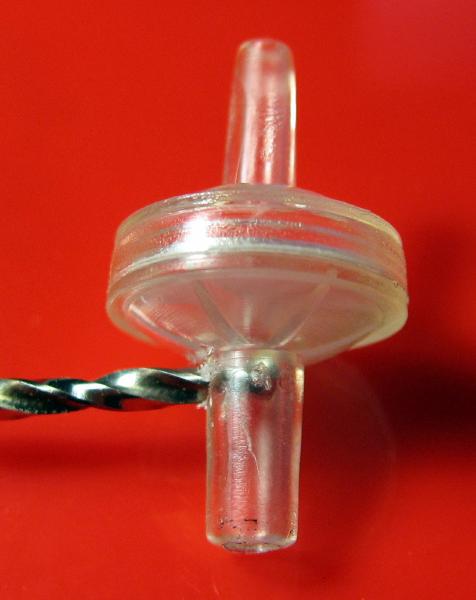

   " Tack.По поводу попадания пыли на поверхность доноров. Episode еще несколько лет назад предложил использовать Г-образно изогнутые ушные палочки (или пустые стержни от авторучек), вставленные в воздушные отверстия." Сообщение № 359.  Вот пришла мысля по поводу "Юлы", тобишь воздушного фильтра, просверлить, или прожечь нагретой иглой, отверстие в трубочке которая вставляется в донор. Товарный вид сохраняется, и работать должна.
  Ваше мнение?



Прикрепленные изображения

  • Прикрепленное изображение: WebPic01.jpg

|    Сообщение #339 Отправлено 31 января 2009 - 20:46
ГостьИскатель_*

Интересная идея.

|    Сообщение #340 Отправлено 31 января 2009 - 21:20   koka

Так ить...а почему не вставить "палочку" в штатное отверстие, из-за товарного вида?
Опять же...можно просто проколоть фильтр "цыганкой", не нарушая "товарного вида"...
