Почитал тут форум, посмотрел на предлагаемые конструкции доноров и понял ,что сосуд Мариота - это не то, что на самом деле нужно, ведь мы хотим совсем отвязаться от атмосферного давления, т.е. что его изменение как можно меньше влияло на качество печати.
Начну издалека. Когда я учился в школе в пятом классе, у нас был предмет биология. Нас заставляли из дома приносить цветы, типа для того, чтобы мы научились за ними ухаживать. Цветов у нас дома на тот момент не было, поэтому я посадил фасолину. Она у меня проросла, вымахала в метр высотой. И все бы хорошо, но возникла одна проблема - она жрала воду как бранзбойт. Ее надо было минимум раз в день поливать. А с моей забывчивостью это грозит гибелью растения. Поэтому, мы, недолго думая, с отцом решили сделать автоматическую поливалку. Не буду дальше описывать все подробности ее создания, т.к. попутно приходилось решать огромную кучу проблем, но нам везло, т.к. у меня мать работала в аптеке при больнице и там всевозможных капельниц, шприцов, склянок и пр. дохрена было.

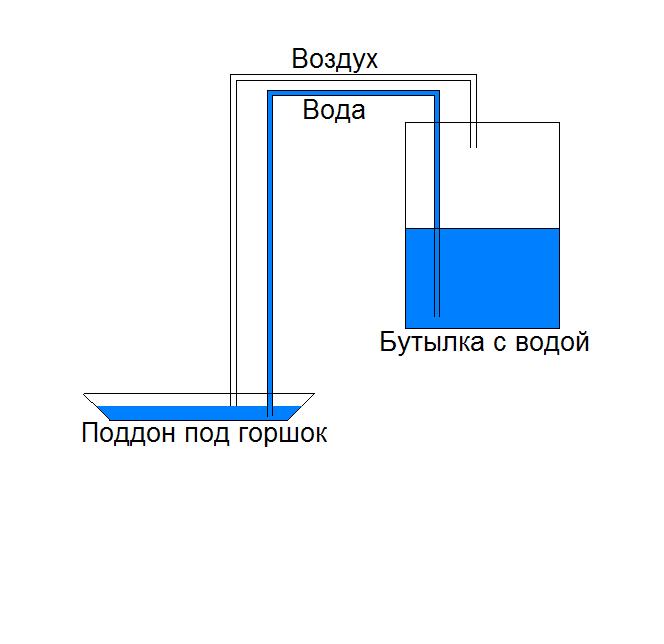

В общем конструкция была следующая см. прикрепленный файл.
Бутылка с водой была полностью герметична и должна быть довольно жесткой (у меня была стеклянная). В поддоне под горшок трубка с воздухом должна иметь такой внутренний диаметр, чтобы не образовывалась пленочка из жидкости на ней, типа пузырька. Решилось установкой на кончик что-то похожее на небольшую воронку. Ну и трубка с водой всегда должна быть в воде. Конструкцию бутылки с водой можно немного изменить и тогда трубки из нее вывести с низу. Трубку с вооздухом в бутылке с водой можно в принципе и опустить в воду, тогда у вас получится еще в добавок сосуд Мариота.
Уровень воздушной трубки в поддоне задает уровень жидкости в поддоне.
Ну а тперь как работает эта система.
Рассмотрим за начальный момент что в поддоне воды нет вообще. Тогда трубка с воздухом в поддоне открыта. И т.к. бутылка с водой находится выше поддона вода начинает течь в поддон, при этом воздух через воздушную трубку поступает в бутылку, чтобы компенсировать разность далений. Когда уровень воды в поддоне достигнет воздушной трубки, доступ воздуха в бутылку перекроется, т.к. трубка воздушная будет заткнута водой. В этом состоянии система довольно стабильна. Т.е. бутылку с водой можно поднимать на любую высоту в пределах десяти метров над уровнем поддона (больше десяти метров не удержит атмосфера). Как показала практика, достаточно 20-30 см. чтобы вода гарантированно текла в поддон, а не удерживалась в трубке за счет капилярных сил.
Теперь представим, что цветок (моя фасолина) начала "пить" воду из поддона. Уровень воды начал понижаться, как только воздушная трубка откроется (а откроется она не сразу, а примерно тогда ,когда уровень воды понизится миллиметра на три - это за счет все тех же повехностных натяжений) воздух устремиться в бутылку, а вода из бутылки в поддон, пока трубка с воздухом снова не перекроется. И все повторится.
Ну а теперь плюсу и минусы этой системы.
Плюсы:
1. Изменения атмосферного давления на систему не влияют (за исключением абсурдных высот бутылки, типа на десять метров ее поднять)
2. Уровень воды в поддоне практически постоянен.
3 Давление в поддоне не меняется от высоты бутылки.
4. Не страшны попадания пузырьков воздуха в трубку с водой, да они туда и не попадают.
Минусы:
1. Приходится к поддону вести две трубки.
2. При переносе этой системы на принтер придется смириться с картриджной системой, т.к. в остальных случаях негде будет просто это все разместить.
Так что смотрите, думайте, решайте. Я согласен, что тем, у кого шесть чернил в принтере вести 12 трубок - это дурдом, но для воздуха можно использовать и тоненькие трубочки. У меня принтер Epson C42 у него четыре цвета. Поэтому трубок будет восемь - это не так много и вполне реально...
Сам пока еще за доноры не взялся, картриджи буду использовать те, что достались с принтером, родные Epson. Сейчас пока работаю над созданием шлейфа трубки тянуть уже научился, сегодня буду пробовать их склеивать.
