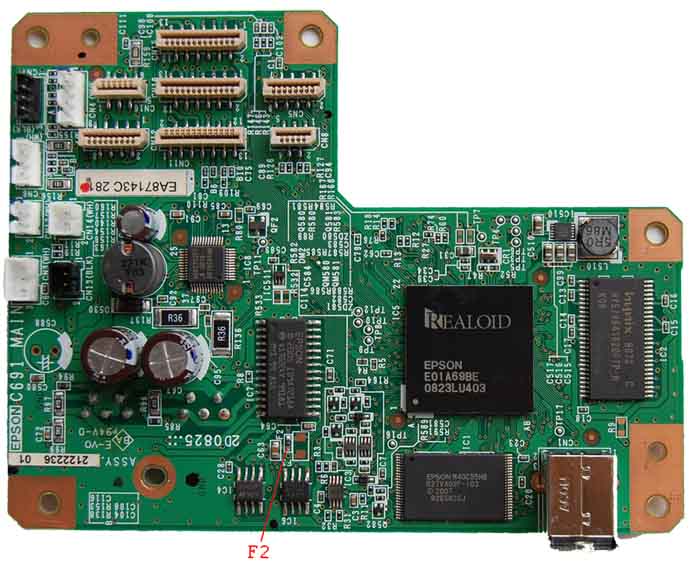

Здоровенькі були. Перед этим постом изучил темы «Горелые транзисторы», «Про ремонт Епсон» и данную 2 раза. Принтер R290 не видит планку авточипов. Заклеивал 1 чип, не видит и 5 из 6. Из родных картриджей была возможность поставить только 1. Не видит и его (достаточно ли одного, чтоб он был определялся?) Предохранитель F2 целый. Да простят меня модераторы, предохранитель F1 на плате не нашел. Некоторые говорят, что его нету. Затрудняюсь прозвонить 5-конт. транзисторы... С позволения ув. модераторов выкладываю фото мат.платы.
Помогите советом, кто чем может.

Заправлял давнему клиенту оригинальные картриджи на МФУ 3700 и вдруг обнаружил, что нет на месте ресеттера чипы сбросить, чтобы не затягивать рабочий процесс, убрал с картриджей чипы и поставил один скази-чип. Но не доглядел, что он на МФУ 3500. В общем звонит клиент, - не опознаются картриджи... Не знаю, что он с комбайном делал, но сейчас девайс у меня и уже я не могу поставить на него ни оригинальные чипы, ни авто-чипы. Диагноз классический: четыре картриджа – не один не опознаётся, вынимаешь любой – все остальные распознаются.
Предохранитель Ф2 имел небольшое сопротивление, поставил перемычку, всё-равно, МФУ картриджи не видит. Так в чём ещё может быть проблема?

Поимел точно такую же проблему после года работы принтера - 6 не видит, а 5 - нормально. Ну и все остальные прелести, как в этой ветке описано.
Танцы с бубном не помогли.

Мне ещё много лет назад, мне один умный человек объяснил, что ВСЕ неисправности в электронике и электротехнике относятся только к двум видам: первый, это когда ток не течёт там, где должен, а второй - это когда он течёт там, где не должен.
Данная проблема относится к первому виду.
Причина - плохой контакт в разъёмах (где - даже не стал разбираться). В механических устройствах (принтеры, автомобили, самолёты) отказы электроники на 99% связаны с нарушением контактов в разъёмах (статистика). Последствия могут быть самыми различными. Или простой отказ, или катастрофический.
Решение проблемы: Самое ненадёжное место - это подвижные разъёмы, да ещё в принтере сам кабель (лента) используется как часть разъёма.
Разобрал принтер, вынул ВСЕ ленточные концы. С каждым была проведена такая операция - острыми ножницами отрезаем 1мм от конца (при этом физическое место контакта передвинется на новую точку). Дальше, на тыловую часть (там синяя лента) наклеиваем 1 слой хорошего тонкого скотча (~50-75 микрон, можно клеить ДО обрезания). Проверяем, что модернизированный конец ОЧЕНЬ ПЛОТНО садится в ответную часть. Если не туго, то можно ещё один слой скотча.
Собираем принтер и наслаждаемся наличием всех картриджей.

ПыСы! Подобные проблемы были в первых автомобильных борткомпъютерах. Лента, когда долго сидит в таком разъёме, прогибается немного от нажатия контакта и по прошествии некоторго времени теряет контакт. Т.е. из 10 полосок может не давать контакт (или очень плохой контакт!) всего одна, но обычными методами это очень трудно обнаружить. Лечилось точно так же.

ТАК! Недолго музыка играла . . .
День отработал, и опять та же песня . . . . . 5, но не 6!
Пришлось серьёзно поковырятся.
Думаю, что предистория у всех одинаковая. Сначала работает, потом мы что-то пытаемся улучшить, и тут начинается . . . Хотя у некоторых это может получится сразу.
ЧЕРНИЛА, ЧЕРНИЛА, ЧЕРНИЛА! ОНИ ПРОВОДЯТ ТОК! Получается проблема номер два из предыдущего поста - ток идёт там, где его не ждали.
Не знаю, зачем разработчики завели 42В на плату определителя головок. Там единственный проводник подходит к микросхеме и это напряжение дальше никуда не идёт и не используется. Вероятно прото для контроля. И идёт он по обем сторонам платы!
При прохождении тока по цепи металл - жидкость - металл происходит электролиз. Это ещё в школе рассказывали.
ДОСТАТОЧНО ОДНОЙ КАПЛИ ЧЕРНИЛ, ДЛЯ ВЫХОДИ ИЗ СТРОЯ ПЛАТЫ ОПРЕДЕЛЕНИЯ ЧИПОВ!!
3,3В питания на микросхему особого вреда не приносит - скорость электролитического раствореня металла (меди) при таком напряжении маленькая, и чернила просто успевают высохнуть, пока произойдёт растворение.
42В делают это очень быстро.

У меня всё работало прекрасно. Пару дней назад перезаправлял СуперХромом и пару капель папли на плату, когда возился с промывкой и заправкой. После этого принтер проработал день и началось . . .
Предыдущий пост прошу принять к сведению, как полезный во многих случаях. Думаю у меня временно заработало просто по причине механических шевелений платы и пр.

Происходит следующая история: капля чернил попадает на плату и затекает куда попало. Во первых на микросхеме полно цепей с очень большим сопротивлением. Утечки тока через жидкоть могут сделать что угодно с самой микросхемой или, как минимум, просто вывести её из рабочего режима. Это всё ерунда и лечится мытьём и сушкой. Самая серьёзная проблема - электролиз! Проходные отверстия на плате металлизированы для получения контакта между двумя сторонами. Толщина покрытия 15-25 микрон. Такой слой растворяетя при электролизе за пару минут. При этом получаем неисправность первого типа - ток больше не идёт, там где должен! Внешне всё выглядит замечательно, даже под микроскопом. Определяется только прозвонкой. Сама цепь 42В тоже выходит из строя - рстворяется дорожка до контрольной точки (у неё большая площадь и она работает как основной электрод по подаче тока для совешения всех этих гадостей). Причём образуется разрыв по линии между контрольной точкой и началом лакового покрытия. ЭТОТ ЗАЗОР ГЛАЗОМ СОВЕШЕННО НЕ ВИДЕН! Думаю, что там всего пару микрон, но ток уже не идёт! Всё, приплыли. Плата выдаёт все варианты 5/6.

ЛЕЧЕНИЕ

Если нет навыков работы с мелкой электроникой, то дальше не читать, а найти друга или купить новую плату.

Очень аккуратно и добросовесно пропаиваем все переходные отвертия тонким жалом при большой темперературе и с хорошим флюсом - плата трёхслойная. Нужно восстановить внутренние соединения в зоне, где были чернила.
Особое внимание цепи +42В. Идет (для 1410 и 290) с первой ноги разъёма на С2 и 37 ногу микросхемы. Растворяется около контрольной точки на обратной стороне платы (там где контакты с планкой). Внешне абсолютно не видно. Прозвонить между 1й ногой разъёма и 37й ногой чипа.
Это напряжение (вернее его отсутствие) и даёт неопределение чипов 5/6.
Разложившиеся проходные отверстия дают проблему с полным неопознованием всех чипов и картриджей в любом наборе.

После восстановления всё мгновенно заработало.

МОДЕРАМ: - может в ФАК засунуть ?
ИМХО тут уже шёл разговор о выносе этой платы с каретки, что есть очень полезно. если её вытащить в любое удобное место и скрепить с планкой авточипов, то проблемы 5/6 не будет.

Ещё разговор был про качество печати при замене картриджей на СНПЧ и выносе платы с чипами из головки - её вес уемньшается. Проверил распечатки из AdjProgramm - есть тема для разговора!

_SERG_ (28th September 2009 - 02:31 AM) писал:

В рубрикатор будет достаточно, учитывая, что тема важная.

Да, ещё - в соседней ветке есть фото именно этой подлой точки -



Она точно посередине снимка. Левее два проходных отверстия, которые на С1 идут (в прошлом посте я его С2 обозвал)
Это и есть шина 42В.
Правда там у человека уже явно всё растворилось. У меня эта КТ выглядела новой и блестящей, а между ней, и дорожкой идущей направо, был зазор.
Так же половина проходных отверстий вокруг - дырка есть, а тока нет . . . . .

ИМХО - Эту плату или вынимать из головки, или заливать хорошим лаком ДО установки СНПЧ надо обязательно.
Её гибель в норамльном состянии - просто вопрос времени. Посчитайте количество постов про эту проблему . . . . .

F2 сгорает часто по причине перегрузки мотора

Пост №7. Последствия недавней промывки, как ремонтировать

КНОПКА ОБНУЛЕНИЯ ЧИПОВ
Нажимать надо после начала движения каретки из позиции замены в позицию парковки. С первого раза на 75% не получится.
Питание на чипы CVDD подаётся с центрального процессора и только на очень короткое время, когда мама хочет узнать, что там происходит.
Нажатие кнопки в другое время ни к чему не приводит. Часто получается, что кнопка нажимется не вовремя, или слишком долго. Индикации нет, поэтому трудно попасть вовремя.
Для себя делаю просто длиииииинное нажатие - при этом ничего не считывается и надо всё повторить, уже кнопку не нажимая.

Циатата "Пару дней назад перезаправлял СуперХромом и пару капель папли на плату, когда возился с промывкой и заправкой. После этого принтер проработал день и началось . . ."

Для профилактики подобных случаев укладываю на дно каретки бумажную салфетку, сложенную до нужного размера. Капли чернил/воды/промывки, даже если и попадают случайно туда, то впитываются салфеткой и все пучком :)

PS Кнопка цитирования из под ГуглХрома не работает :(

Салфетка на дне - это клёво!
НО
Капли случайно попадают сверху на торец планки с печатной платой и контактами для чипов/картриджей.
Тут же затекают во все щели между платой и держателем и растекаются по плате.
Снаружи ничего не видно, а проблема 5/6 получается мгновенно!

Поделюсь своим опытом. У меня r800, недавно купил ещё один такой же. СНПЧ капсульная от ресеттерс. У обоих принтеров при первом включении картридж не просматривался. Причём мурыжил я их подолгу - ни в какую.

Что я делаю. Беру проволоку твёрдую стальную, из одноразовой вешалки. Отрезаю кусок примерно 10 см, или около того. Сгибаю в форме рогалика, с загнутыми внутрь концами. И эту хреновину вставляю в качестве распорки-пружины между чиповой планкой и противоположной от неё стенкой. Между капсулами встаёт хорошо. Таким образом на планку получается давление. Ну, без фанатизма,конечно. После этого включаю - всё видит отлично!

_SERG_ (28th September 2009 - 08:08 PM) писал:

А если проблема 0/6 ? Пред F2 в порядке...
Кстати, кто знает подойдет ли плата контактов с 270 на 290 ?

Кто б мог подумать... Проблема с вышеупомянутым СХ3700 решилась установкой на своё место вытянутых картриджем без чипа контактов каретки! Я знал, что в старые принтеры нельзя вставлять картридж без чипа, обязательно с пустышкой! В спешке про это забыл, - пришлось принтер "до винтика" разбирать, ото было мороки... Спасибо _SERG_ , что дал правильную наводку на контакты.

Ну вот, случилась и у меня похожая проблема, стояла снпч от ввм 2 года, никаких проблем не было, и в один прекрасный момент перестал видеть желтый картридж, тогда я принтер включил выключил и всё снова заработало, на след день тоже самое, включение выключение не помогло, зато помогло передёргивание картрижей, но и эта радость длилась не долго, где то через неделю передёргивание не помогало, тогда я решил выдернуть чип из оригинального картриджа, и всё заработало. Я пришел к выводу что сдох желтый чип, тогда я заказал у вас на сайте супер чипы(1 чип и 3 пустышки). Когда приехали чипы, я их сразу поставил и снова радовался работе принтера, но через неделю снова тоже самое, только теперь он не видит ни одного картриджа, возвращаю на место чипы от ввм+оригинальный желтый и всё работает, вот только по счётчику в желтом краска кончилась, и принтер опять стоит без дела.

З.Ы. принтер epson CX6400.

В какую сторону посоветуете копать: шлейф или предохранители?

При чём там шлейф и предохранители...контакт...

koka (22nd October 2009 - 06:16 PM) писал:

При том что я немного почитал тему, и тут описывают 2 возможных причины проблем с чипами это или залитый шлейф или сохший предохранитель.

Так ить...тогда бы НИКАКИХ не видел...и оригиналы в том числе...

Доброго времени суток!

Имеется новое мфу rx610. Сразу начал ставить картриджную снпч. Заправил систему воткнул картриджи и не прокладывая шлейфа включил, все запустилось нормально. Проложил шлейф, опять проверил, тоже нормально. Окончательно все закрепил, сделал тест дюз (100%), напечатал пробную страничку и выключил аппарат.

Через час включаю – болт. Не определяются картриджи. Поменял планку с чипами то же самое. Распечатал и вставил родные картриджи – не видит. При снятии любого из них остальные 5 видит.

Снял и осмотрел плату, которая стоит за контактами для чипов, все чисто, грязи, чернил и прогаров нет. Снял такую же с rx590 и поставил сюда. Все то же самое. Отсоединил и прозвонил 13и жильный шлейф который идет от этой платы на материнку, обрывов нет.

Прочитал здесь о некоем чудодейственном предохранителе F2, но не могу его найти на материнке.

В связи с этим имею спросить вопрос:
На всех ли материнках есть этот пред и если да, то не могли бы вы ткнуть в него маркером на этих фотках.

Заранее спасибо.

Доброго времени суток!Есть проблема.Принтер R220 ,стоит снпч печатал нормально но в один прекрасный день в диалоговом окне указал ,что установленный чернильный картридж(желтый) не может быть опознан и загорелся индикатор капля.Что делать?
