ОК посмотрим

SergeySh (Dec 19 2006, 12:54 PM) писал:

какие есть соображения по обнулению оригинальных чипов?

root (Nov 27 2006, 12:00 AM) писал:

Root, можешь поподробнее растолковать шо куда паять в коннектах. Принтер простаивает с октября, обидно же!!! Уже обессилился ждать этой чудо-даты. Куплю еще один комплект с краской Инктек и буду шото думать.

Lazzy (Dec 19 2006, 02:07 PM) писал:

А это идея!!! Купить новые картриджи, осторожно изолировать камеру с датчиком, а чип просто обнулять.

Цитата

Оригинальный чип не обнуляем:( шьется при изготовлении на заводе. Счетчик чернил в нем инкрементальный, т.е. работает только на увеличение.

SergeySh (Dec 20 2006, 07:02 AM) писал:

т.е. покупка чипа неизбежна :(
Собственно по чипу у меня 2 вопроса:
1) длина прошивки прежняя – 32 байта?
2) есть проверка на запись защищённой части прошивки?

СЭРЫ !
Ви повторяете мои слова на щёт изаляции датчика пока в катридже есть чернила !
Тоесть зплавить отсек с датчиком , оставив при етом в том отсеке орегинальные чернила !!

Вобщем вопрос в протоколе обмена !
У кого есть хоть какие ниботь данные об етом ??

Работает датчик походу как телефонная катрочка !
Ну и фиг с ним !
Ет запросто можна имитировать тем самым PIC12F675 ну или ему подобным ..
ктот записивал "разговор" принтера с чипом (с цифровой частью) ?

SergeySh (Dec 19 2006, 08:47 AM) писал:

А этот картридж на фотографии - оригинальный который "прищёл" с принтером или купленый в розницу? Производители принтеров имеют привычку поставлять с принтерами не полностью заполненные картриджи - может вот почему чать его пуста?

LINKER (Dec 20 2006, 12:05 PM) писал:

А что если оставить резонансную камеру полной (не пустой), а чип не трогать, как поведёт себя принтер, когда наступит конфликт между ними? Кто может, проверьте! Если конфликта не будет, тогда всё понятно.

Никакого конфликта. Чип сам по себе. Датчик сам по себе.

Я так понимаю, что, раз чип сэмулирован, а сигналы с датчика можно снимать с неизраходованного картриджа, находящегося вне принтера, то принципиально вопрос решён?

Цитата

Непонятный ответ.

ЧИП ------------------- ДАТЧИК -------------- ИСХОД
[нет чернил] [есть чернила] принтер работает(не работает)
[есть чернила] [нет чернил] принтер работает(не работает)

Нужное подчеркнуть.

Сокращение сроков выпуска СНПЧ для данного принтера не планируется? Блин принтер простаивает второй месяц....

root, может включишь режим микросъёмки в своём Olympus-е, и выложишь фото датчика?

SergeySh root

Получается,что чип нужен только Статус монитору (чтобы картинку показывать) и для вычисления необходимости "обтирания" сопел в процессе печати больших фото, а датчик дает сигнал на прекращение печати при израсходовании чернил?

Все таки мне кажется что тут реализована система Коампаратора ...
сравнивается колво плевков (прошивается в чип) с ответным сигналом с датчика.
В случае критической ситуации, а именно, уход сигнала (резонанс пустого картриджа), пропадение ПОЛНОСТЬ и некоторые пороговые - сравниваются с количеством сделаных плевков, чисток в случае критического расхождения параметров прописывается ОШИБКА что приводит к полному обнулению чипа, либо пометке что картридж не исправен = ПОЛНАЯ блокировка работы, при востановлении сравниваемых параметров (новый картридж) блокировка снимается - продолжаем работать.

Я та понимаю что начинать копать надо с логики работы алгоритма, а совтовая и "железная" обработка уже после.
После понимания алгоритма сразу найдутся решения.
То есть надо выяснить процесс общения процессора принтера с переферией (головой)
Дальше уже будет более понятно.

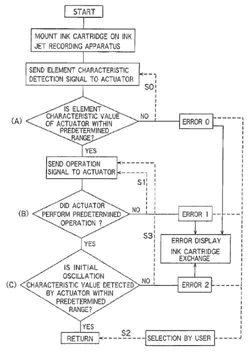

Сначала принтер подсчитывает количество капель, как это реализовано в предыдущих моделях. Когда чип говорит, что закончились чернила, принтер начинает обращаться к датчику, ожидая физического окончания чернил и, соответветственно, обнаруживает ожидаемое изменение параметра датчика. Контейнер, в котором находится датчик и порция чернил, отдаёт последнюю порцию чернил, о чём и сообщает датчик. Вот такой симбиоз! Это позволяет полностью израсходовать чернила из картриджа. Вот алгоритм.

А вот эпюры напряжений, первая - при полной камере, вторая - когда камера пуста:

root, давай растяни свои импульсы и выкладывай, сравним!

Postman (Dec 19 2006, 06:20 PM) писал:

Не торопиться!
Существует множество производителей и продавцов левых расходников. Это миллионы денег и часть их можно вложить во взлом, наняв головатые мозоки. Это ведь не радиолюбители-самоделкины с бспринтов и ресетеров...
Производители картриджей взломают чипы, а производители чернил изготовят ресеттеры и так далее...
Или вы думаете, что они отдадут миллионные прибыли, а сами пополнят армию безработных? Будет вам и белка и свисток. Главное не торописять и подождать. :thumbs up:
