yellowmagnum сказал:

может шлейф теряет контакт. Шина может мультиплексироваться по всем цветам. И если пропадает контакт, то все головы одновременно будут козлить...(на правах предположения)

Посмотрите, пожалуйста вот сюда https://reseters.ru...=0
Там у меня проблема с 510-м аппаратом, но вроде они с 500-м похожи

Может кто сталкивался с такой проблемой печати на HP 500 ps 42:

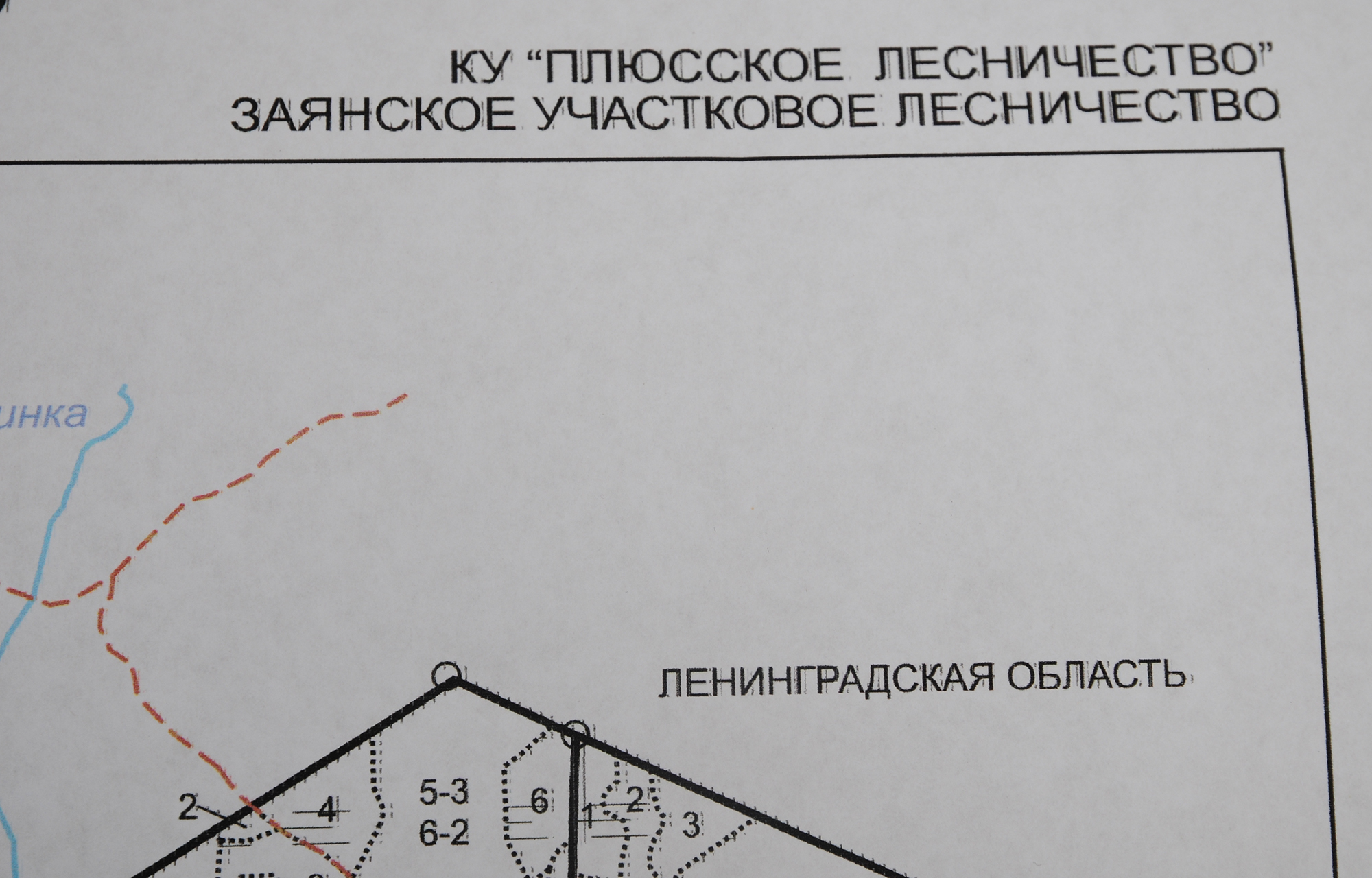

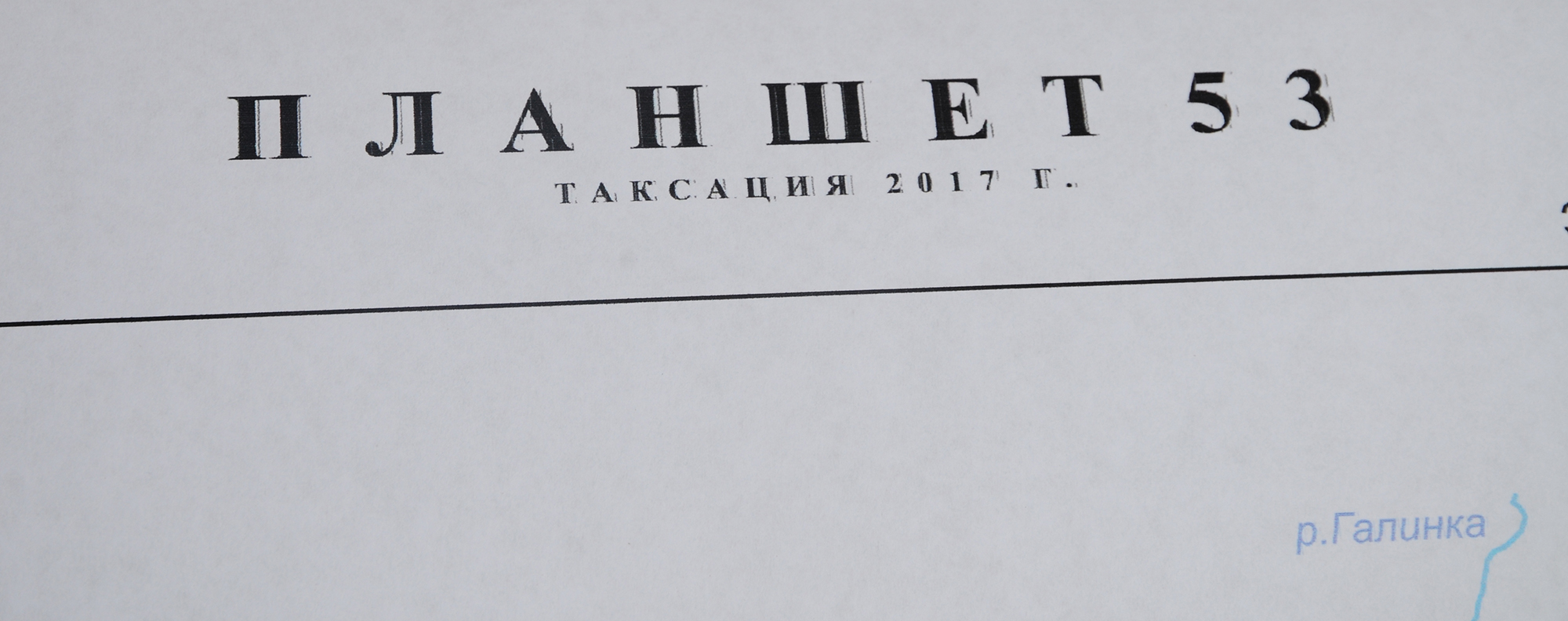

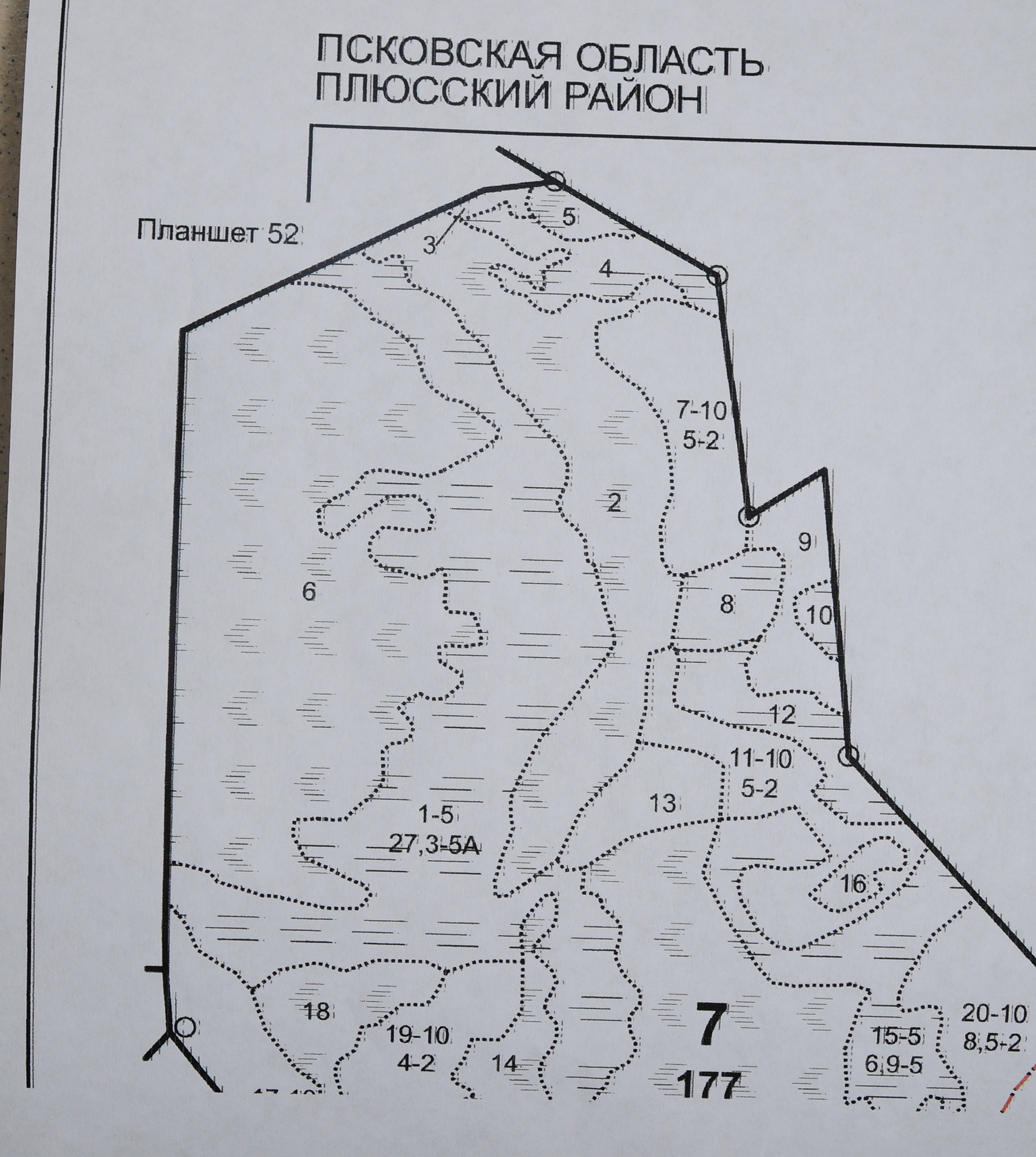

Сдвиг при печати:

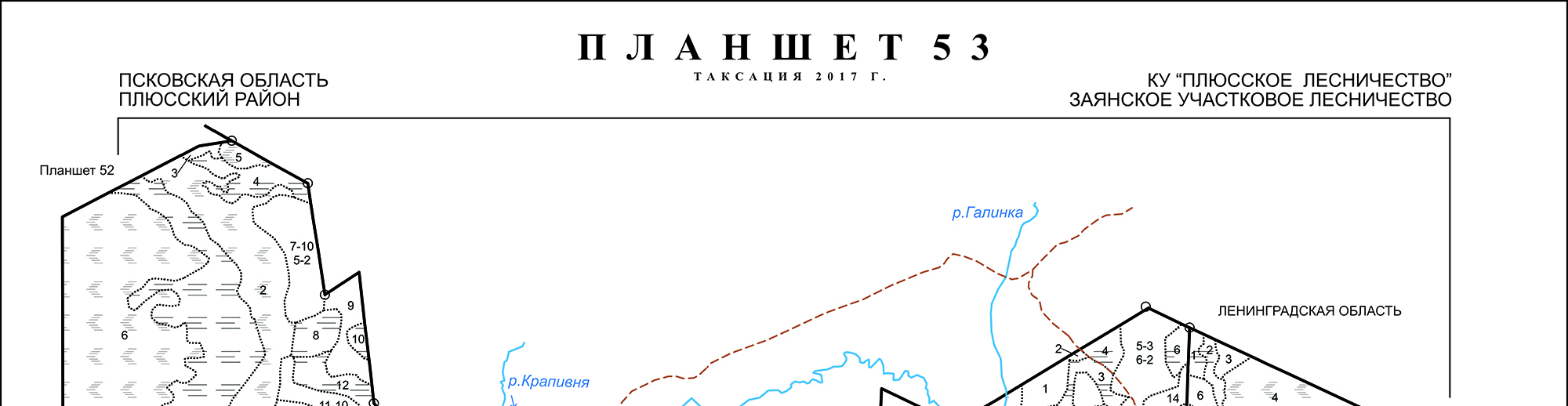

Файл должен быть таким:


Что делалось:
1. Замена ремня ПГ
2. Замена ПГ на новые
3. Чистка 2-х энкодеров: дискового и ленточного (ленточный энкодер менялся на новый)
4. Выравнивающие калибровки через меню плоттера
5. Менял местами бушинги на валу
6. Обновлялась микропрограмма и драйвер

Без результата.

Внутренняя диагностическая страница печатается с тем же дефектом.

midwill07, я бы начал с самого простого: с обслуживания принтера в части энкодеров (диск, лента). На фотографиях видно, что на очередном проходе ПГ чернила льются не к месту (со смещением).

Косоструй? Нет, не косоструй.

Лично меня смущает, что на вертикальной линии сбоку (карты) нет двоения, хотя по толщине она такая же как и линии многих букв на изображении.

Единственное чем она (эта линия сбоку) отличается от остальных объектов на листе - это тем что ни справа ни слева от нее нет ничего, Т.е. в тот момент, когда на ПГ поступает сигнал "выдавить" чернила в этом месте, уже некоторое время ПГ не были задействованы, т.е. не печатали, и быть может они успели пообсохнуть до нормального состояния.

Из всего вышесказанного можно предположить, что каким-то образом ПГ не успевают "просыхать" (или еще как-то избавиться от лишних чернил, или же наоборот, слишком много чернил подается из ПГ) надеюсь вы меня поняли.

Ну и еще. В ремонте лазерных принтерах есть такое понятие как "Стоп-тест", смысл в том, чтобы понять в каком месте аппарата происходит искажение изображения. Вам бы тоже не помешало бы сделать такой "Стоп-тест". Для этого нужно при печати приостановить печать открытием крышки после проезда каретки из одной стороны в другую, и сфоткать то что увидите. И так сделать на разных параметров качество печати, т.е. на Standart и Best. (надеюсь, что драйвер у аппаратов похожий и те параметры, которые я упомянул вам известны).

Спасибо, что откликнулись на мой вопрос.
Про вертикальную линию( так называемая рамка чертежа по периметру) справа карты подмечено верно, это едва ли не единственный элемент напечатанный без двоения/сдвига, что не скажешь про ту же линию справа. Очень уж она (пг) симметричным рисунком укладывает дефект чернил на лист(я думаю дело не в избытке/переливе чернил на пг). Что касается мест сброса чернил и очистки пг, то они в вычищенном состоянии. Стоп-тест конечно попробую, но мне кажется, что он менее информативен, чем в диагностике дефектов печати лазерной техники.

Вопрос все еще актуален. Восстановить работоспособность плоттера пока не удалось.

Раз уже почти все поменяли, попробуйте каретку найти подменную. Как кстати стоп-тест, в особенности меня интересует на максимальном качестве. И побольше экспериментируйте, различные ситуации моделируйте. При маленьком количестве исходной информации узость взгляда на проблему очевидна.

Вот у меня был случай, когда 110-ый печатал не во всю ширь листа, без логики, без системы, когда по 3см, когда по 10см не пропечатывал. Грешил на комп, провод и т.д., а оказалось что по направляющей лист иногда немного криво заходил и плоттер на начальном этапе сканирования края листа задавал себе в мозги размер меньший, чем был на самом деле.

midwill07 сказал:

После замены ремня ,делали каллибровку бумаги ? Какие чернила залиты ?

Стоп тест не внес ясности в решение проблемы. На best качестве ничего не меняется. Пропечатывает дефект в обе стороны движения каретки.
Калибровку (подачи) бумаги делал. Как мне кажется если бы была проблема с подачей бумаги дефект при печати имел бы вертикальное направление, а в моем случае он горизонтальный(могу ошибаться). Чернила inc mate. Конечно не самый лучший вариан,но в моих руках плоттер на них проработал года 4.

Я, извиняюсь, конечно, но я пытался донести мысль: когда вы поймёте почему вон та вертикальная линия печатается нормально, тогда поймёте и причину всех неисправностей. Засим прощаюсь.

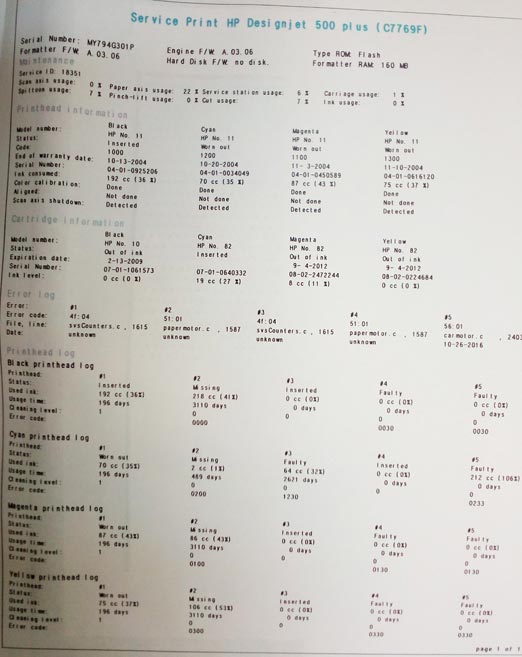

Ребята, купил плоттер. Расшифруйте пожалуйста. Я так понял экземпляр не сильно устал.

Вроде правильно понял. ПГ и картриджи почти новые (ресурс в процентах сам видишь) По ошибкам: пару замятий - ничего серьезного. Почём брал?
Зы. Скачай мануал для этой модели и на досуге полистай, там и коды ошибок и много полезных вещей, которые понадобятся ещё до его поломки.

Да почти бесплатно достался, обменял на спортинвентарь. Плоттер долго стоял в гараже, причем каретка стояла не на парковке, все естественно засохло в хлам. Головы промылись кроме мадженты, она ни в какую не пробивается. Ремень сгнил. Остальное в норме!

Как промывал головы? Разбирал, или просто в растворе отстаивал?
Ремень на алишке недорого стоит, сам только недавно заказывал, правда он мне не пригодился, но выглядит прилично, даже с роликом пришел.

Головы разбирал и оставлял под струей горячей воды на полчаса, дюзами вверх. Т.е. типа промывка обратным отсосом.
Промывка со всякими жидкостями ни к чему хорошему не приводит. Ну то есть головы промываются хорошо, но потом начинаются проблемы с отклеиванием шлейфа на подошве головы и голова горит из-за кз. Убил так около десятка 940-х голов, пока не понял из-за чего. Так что только вода, на крайняк с чем нибудь мыльным, как Слава пишет.
Ремень уже заказал.

Androidd, то что Слава пишет - может это и хорошо. С пигментом конечно есть ряд проблем.
Но вам надо обратить внимание на чернила...похоже чернила ваши для этих голов не подходят.
И ещё: для всех этих манипуляций хорошо бы обзавестись киатайской приблудой с воронками.

Slava2, Чернила проверенные пигмент InkTek h8940 и 5088 черный, головы ходят до двух литров на них у меня. Может и больше бы ходили если бы не попытки привести их в идеальное состояние с помощью разных промывок. "Приблуда" есть, пользуюсь. Теперь к 11-м головам приблуду надо)

Androidd сказал:

так вроде и нормально это для этих голов. Владельцам НР к5400 можно только позавидовать.
А для 11 голов такая приблуда у китайцев тоже имеется.

Здравствуйте, имеется плоттер HP 500 "24. Поменял сервисную станцию, теперь после включения плоттера при начале движения коретки, раздается звук, она за что-то цепляет и проттер уходит в ошибку 86.01 В дальнейшем понял что цепляется за эту деталь крепиться она к сервисной станции . Если ее снимаешь, все работает. Из-за чего она может цеплять каретку, криво установил станцию?
