ну да, есть. В смысле, я их, может быть, не так назвал, но, думаю, что выполняют они именно эту функцию. Принцип действия их не знаю. Внешне похоже на обычную оптопару, сигнал которой перекрывает рычаг, который прижимается замятой бумагой. Но это только мои догадки. В блоке сканера не ковырялся, там не знаю. А в двух лотках подачи бумаги именно такое видел

на этом ваша помощь закончилась? больше никаких идей, подсказок, наводок и т. д.?

anatolik, чесно, у мня есть 7515, я его не разбирал еще, так как нет нужды пока, поэтому у мня нет идей.

вопрос был больше направлен не Вам, а двум другим участникам дискуссии и всем, кто может знать причину подобного поведения устройства (а от Вас, Anbel, я все еще жду видео работы работы каретки и стопора, если получится его снять). И разбирать его для этого, насколько я понимаю, не обязательно. Просто нужно знать возможные причины, по которым принтер может выдавать ошибку замятия бумаги. Неужели я первый, у кого появилась данная проблема? Это точно не результат моей разборки-сборки, проблема была до этого (поэтому и решил разбирать мфу и изучать изнутри).
Так что, какие идеи?

Вам все уже сказано, добавить нечего. Парковка + переключатель, где рассиинхронизация можете разобраться только на месте. Хотите, присылайте принт, разберемся. Доставка за Ваш счет, остальное бесплатно.

то есть, Вы хотите сказать, что сообщения о замятой бумаге - результат той же проблемы? Разве такое бывает в наше время, что "остальное бесплатно"? :) Если так, то я согласен выслать, а то уже не знаю, что с ним делать. С какими службами доставки работаете?

Все бывает! Остальное в личку.

Получил сабж, разборка выявила неправильно установленную шестерню. Правильная сборка восстановила работоспособность принтера, отправляю обратно. Дюзы не проверял, некогда. С этим разбирайтесь уже сами. Фото прикладываю.

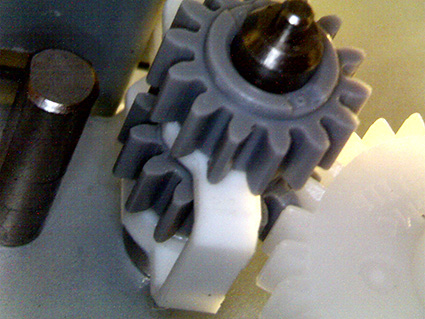

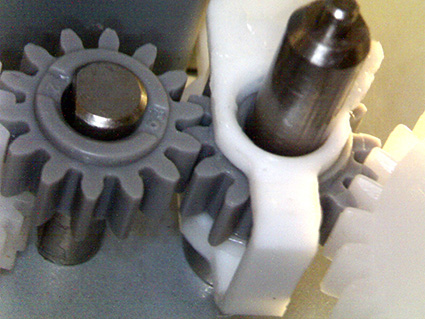

Правильно установленная шестерня (1) и Ваш неправильный вариант (2):

В связи с такой установкой каретка не доходила вправо до конечной точки, не определяла "Домашнюю позицию" и принтер выходил в ошибку.

даже не знаю, как так могло получиться. Явно моя ошибка. После этого принтер не пишет, что бумага застряла? Это главная проблема, из-за которой разбирался принтер

Не пишет! Выходит в готовность.

да, никогда бы не подумал, что из-за недохода каретки будет выдавать ошибку о замятии бумаги. Честь и хвала Вам! Браво. Остальное после получения устройства и проверки на месте

что-то у меня не заладилось с этим принтером. Привез, запустил - вышел в рабочий режим. Проверка дюз - печатает только половина черных, цвета нету вообще. Делаю прочистку через меню принтера. Во время прочистки звук, похожий на проскакивание ремня, который движет каретку, выпадает в ошибку, просит перезагрузить. После перезагрузки не выходит в рабочий режим, код ошибки 0хЕА. Каретка блокируется недалеко от парковки и может перемещаться буквально на 3 - 5 мм. Снова разбираю, внимательно разглядывая и замечая все шестерни :)

Мои мысли по поводу проскакивания зубчатого ремня были ошибочны. Трест исходит снизу узла прочистки, какие-то шестерни входят в зацепление или вращаются не тогда, когда нужно. В это время каретка цепляется за переключатель смены режимов прочистки (черный-цветной) и принтер выдает ошибку. Когда снял верхнюю пластину этого переключателя, ошибка вылетать перестала, но страшный треск шестеренок остался. Как с ним бороться?
После нескольких прочисток и протирок головки снизу мокрой салфеткой черный начал печатать почти полностью, чуть-чуть появились циан и мажента, желтого появилось всего несколько дюз. На ночь снял узел прочистки, на головку положил мокрую салфетку и подпер упором (головку не снимал). Направьте, где можно прочитать по поводу промывок этих головок. Слышал, что там не так, как на старых принтерах, дистиллированной водой и шприцем промывать нельзя, есть свои нюансы. Хотелось бы знать, какие именно. Или можно сюда в двух словах. Это на случай, если до завтра ничего не поменяется в лучшую сторону

сегодня снял одну шестерню, которая приводит в движение переключатель режимов прочистки, после этого треск пропал. Но, этот переключатель, соответственно, находится все время в одном положении. Вопрос: как, собственно, происходит переключение этих режимов прочистки, за счет смещения этого переключателя вверх-вниз или за счет смещения кареткой его верхней пластины влево-вправо?
Сегодня с утра немного отмокшая голова ведет себя по-другому. Черный печатает без пробелов, циан - без нескольких дюз, мажента - примерно половины нету, желтый - почти полностью засохший (печатает буквально несколько дюз). Буду рад любым подсказкам в этом направлении. Сейчас опять ставлю на влажную салфетку отмокать.
Еще раз огромнейшая благодарность Стасу, решившему мою основную проблему (которую я сам себе создал на ровном месте)

не успел восстановить голову, как появилась новая проблема. Голову немного отмочил. Черный и циан печатали полностью, мажента без двух дюз, восстановилась половина желтого цвета. Вчера вылезла ошибка сканера Error Code:0x20. Блок сканера я до этого не разбирал вообще. Никаких проблем с ним не было, и вдруг такая беда. Что может значить этот код? Лампа подсветки работает, двигатель перемещает весь этот механизм сканера (сенсор с лампой), но потом вылетает эта ошибка. Очень нужен совет. Помогите, пожалуйста, а то этот принтер уже начинает сводить с ума своими проблемами

прозвонил шлейф - рабочий, перебрал сканер несколько раз - все безрезультатно. Затем прочистил кисточкой разъем на мат. плате, в который идет шлейф от сканера и, о чудо, он заработал. У меня появляется настойчивое ощущение, что мой принтер живой и он либо смеется надо мной, либо издевается ).
осталось закончить с промывкой головы. Надеюсь, что в ближайшие день-два закончу с ним окончательно и будем жить мирно и дружно

голову отмочил, тест дюз идеальный. Заминается бумага с нижнего (второго) лотка, а с заднего вообще не хочет брать. Задняя подача бумаги для меня принципиально важна. Почему может не определять лист? Раньше было, как только подвожу туда лист, он автоматически его подхватывает и затягивает немного внутрь. Сейчас вообще никакой реакции на вставленный лист

anatolik, желаю удачи .

combain, не объясните, что это значит?

anatolik сказал:

Так выглядит удача у combain.
Раз не затягивает бумагу, значит нету реакции на датчик бумаги - либо провод отпал, либо в датчик что-то попало, либо как всегда еще пяток вариантов до кучи от неправильно воткнутого разъема до барабашки в Вашем принтере.
