Нужна электрическая схема epson wf-7620 помогите собрать мфу

|    Сообщение #1 Отправлено 28 июня 2015 - 10:37   anatolik

epson wf-7620. После разборки и чистки не получается собрать устройство. Конкретно, два разъема на плате одинаковые (не знаю, какой куда подключить) и два разъема с проводами не вижу вообще, куда бы их можно было подключать (не вижу ответных разъемов, хотя свободных проводов при разборке не помню). Сразу показалось, что все разъемы соответствующих цветов и с определенными ключами, но оказалось не все так просто. По этому мфу информации в сети не нашел вообще, кроме тех. характеристик. Если кто знает, где можно поискать или у кого-то есть сама эл. схема, буду очень признателен за помощь.

|    Сообщение #2 Отправлено 28 июня 2015 - 11:23   combain

anatolik, ищите Service Manual к вашему МФУ .
Там есть схема подключения всех контактов и разъемов .
Будущее теперь наше и оно начинается СЕЙЧАС!
R3000 . 3880 . 7900 . 9890 . ipf6400 . ipf605 . bizhub C552 . bizhub pro C6500 .

|    Сообщение #3 Отправлено 28 июня 2015 - 11:43   Стаc

anatolik, cфоткайте ваши проблемы, может подскажу.

|    Сообщение #4 Отправлено 28 июня 2015 - 14:08   anatolik

огромная благодарность за быструю реакцию и готовность помочь
to combain: спасибо, попробую поискать по запросу Service Manual
Прикрепленное изображение: 1_result.JPG
Прикрепленное изображение: 2_result.JPG

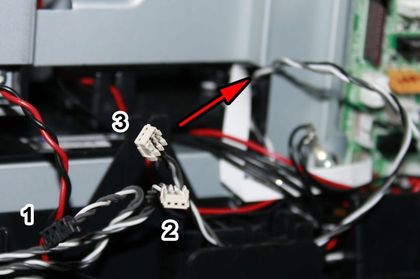

на первой фотографии показаны свободные разъемы одного провода (1 и 2) и один свободный разъем другого провода, уходящего в глубины принтера (по стрелке).

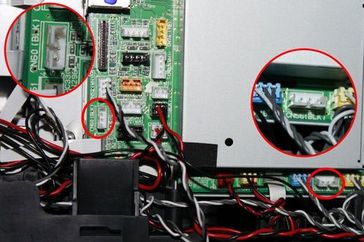

1 разъем и еще один такой же, только с крышки сканера (на фото не показан) должны быть подключены к двум ответным разъемам на плате, которые выделены на второй фотографии красным цветом с выноской-увеличением. только какой из них куда должен быть подключен - не знаю.
разъемы 2 и 3 - вообще не понимаю, куда должны быть подключены

|    Сообщение #5 Отправлено 28 июня 2015 - 14:53   Стаc

Выложите куда нибудь в лучшем разрешении, рассмотреть очень трудно.
Может это Вам поможет: https://cloud.mail.r.../MELZ/2vFDQ8uzX

|    Сообщение #6 Отправлено 28 июня 2015 - 15:00   anatolik

http://www.ex.ua/771435875238

|    Сообщение #7 Отправлено 28 июня 2015 - 15:07   Стаc

CN60 и CN561 по идее втыкается черный разъем, о чем говорит надпись возле них.

|    Сообщение #8 Отправлено 28 июня 2015 - 15:16   anatolik

это да. но, их два черных и одинаковых: один на фото со свободным разъемом с другой стороны, другой - от крышки сканера (на фото не показан, но он в точности такой же). с этим, вроде бы, разобрался, благодаря мануалу по Вашей ссылке, за что огромное спасибо. а вот с двумя непонятными разъемами, под которые нигде не вижу ответок, не знаю что делать. по идее, один из них должен отходить к Paper Stopper Lever Sensor 1st cable (что это и где оно может находится?)

|    Сообщение #9 Отправлено 28 июня 2015 - 15:25   Стаc

Вы со сканера шлейфы все затянули?

|    Сообщение #10 Отправлено 28 июня 2015 - 15:38   anatolik

нет. от сканера на фотографиях ни одного разъема нету. от сканера все подключаются по цветам и ключам на разъемах отлично, кроме одного, который такой же, как разъем 1 на первой фотке. он, по Вашему мануалу, вроде бы должен быть CN60 (аналог CN18 по мануалу, страница 65). не точно так же, но, очень похоже. соответственно, второй такой же должен подключаться к CN56 (Вы его назвали 61, но там 56 и в скобках (BLK)) (аналог CN26 по мануалу). куда подключить второй конец от CN61 и тот, который выходит из внутренностей принтера - пока что не разобрался. и еще вопрос: чем может закончится неправильное подключение разъемов? лучше не экспериментировать наугад?

|    Сообщение #11 Отправлено 28 июня 2015 - 15:42   Стаc

Там есть еще таблица с описанием каждого разъема - стр. 67 мануала, может это поможет?

|    Сообщение #12 Отправлено 28 июня 2015 - 18:53   combain

anatolik, у меня к вам одни вопрос : почему вы когда разбирали МФУ не пометели где какой провод подходит ?
Будущее теперь наше и оно начинается СЕЙЧАС!
R3000 . 3880 . 7900 . 9890 . ipf6400 . ipf605 . bizhub C552 . bizhub pro C6500 .

|    Сообщение #13 Отправлено 28 июня 2015 - 19:06   anatolik

я тоже себе задаю этот вопрос )). наверное, потому что дурак ). всегда так и делал в подобных случаях. в этот же раз долго рассматривал схему, сделал вывод, что все разъемы помечены цветом и ключами (так оно и было) и помечать ничего не надо. затем снял следующую крышку, там еще несколько разъемов, тоже помеченных, но между собой оказались два одинаковых, которые я не заметил. а эти два, необычные совсем в конце появились непонятно откуда :). знаю, что смешно, но я их реально не помню. в общем, лажанулся по-полной.
я думаю, что-то получится, благодаря мануалу, который сбросил Стас (огромнейшая благодарность за это). там не один в один с моим, но очень похоже. сейчас я не возле принтера, но, как только что-то получится (или не получится) обязательно отпишусь

|    Сообщение #14 Отправлено 29 июня 2015 - 18:07   anatolik

ситуация следующая. датчики, к которым подключаются неизвестные разъемы, нашел. дальше все чисто интуитивно подключилось нормально. но, после полного сбора (в который раз) и запуска аппарата, он выдал ошибку 0xF1. расшифровку найти нигде не смог (может плохо искал). https://files.suppor...9381/index.html - здесь список ошибок совсем в другом формате (001, 109, 110 и т. д.). подскажите, пожалуйста, куда смотреть

|    Сообщение #15 Отправлено 29 июня 2015 - 18:36   Стаc

Error code: F1

Description:
PF PID excess load error.

Possible caises:
PF Encoder failure (contaminated/detached scale, Encoder Board failure).
PF Motor failure.
PF drive mechanism overload (paper jam/foreign object).
Cable disconnection.

|    Сообщение #16 Отправлено 29 июня 2015 - 19:13   anatolik

спасибо. есть одна догадка. завтра буду пробовать. затем отпишусь. еще вопрос: почему нигде нету такого же мануала для моего мфу (7620)? он же вообще должен существовать?

|    Сообщение #17 Отправлено 29 июня 2015 - 19:22   Стаc

Купите, выложите здесь, будет.

Тута например - http://www.2manuals....roducts_id=1617

|    Сообщение #18 Отправлено 30 июня 2015 - 16:21   anatolik

да, при нынешнем курсе мне даже стыдно говорить, какая это часть моей зарплаты (я про 20 уе). К сожалению, после разборки понял, что по-другому подсоединить провода, вроде бы, нельзя. Все проверил, все шлейфы подключены, разъемы нормально вставлены. К двигателю подключил блок питания, он нормально вращается без заеданий и каких-либо проблем. Но, после сборки опять та же ошибка. Чтобы что-то вышло из строя после моего вмешательства исключаю. То есть думаю, что что-то не так с подключением, но, даже не могу представить, что это может быть. Как можно диагностировать точную проблему? Если есть какие-нибудь идеи, с радостью выслушаю

|    Сообщение #19 Отправлено 30 июня 2015 - 19:13   Стаc

Для начала опишите поведение PF Motor перед ошибкой: резкий рывок, никакого движения, или нормальные обороты. Покрутите вал подачи бумаги вручную, должно быть легко. Светится ли светодиод кругового энкодера? Сам энкодер на месте? Шлейф энкодера вставлен без перекоса с обеих сторон?

|    Сообщение #20 Отправлено 01 июля 2015 - 11:09   anatolik

Значит так. Снова все разобрал, снял мат. плату, прозвонил шлейф к этому датчику (PF энкодеру) - все в порядке, вставил все ровненько. Немного прослабил натяжение ремня PF двигателя к этому диску энкодера (совсем чуть-чуть). Вал подачи бумаги вращается нормально вручную (не знаю, на сколько должно быть свободно). Энкодер, понятное дело, на месте. Полностью собирать не стал, подсоединил все разъемы и шлейфы и запустил без крышек. Светодиод энкодера светиться (корпус у него прозрачный). Вал подачи бумаги при запуске ведет себя по-разному в зависимости от начального положения печатающей головки и ее замка, который тоже приводится в движение от этого же вала подачи бумаги. Если каретка была выдвинута, а замок вышел и снова спрятался, то вал нормально прокручивается на протяжении нескольких секунд, потом вылетает ошибка. Если каретка запаркована, то вал вращается буквально оборот (до выдвижения замка), затем столько же в обратную сторону и снова та же ошибка. Вращение нормальное, без ускорений, рывков и заеданий
