ЮХа (18th September 2009 - 08:32 PM) писал:

Это чего это вдруг?
Считаешь не интересно тем, кто будет это читать после, или не интересно тебе выкладывать?

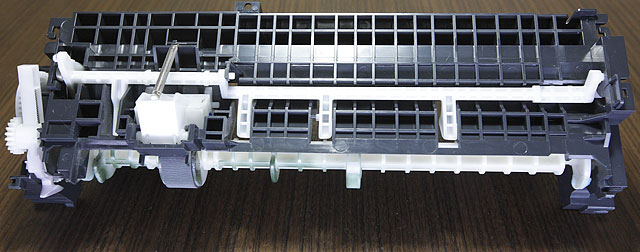

1. После снятия податчика переворачиваем его.

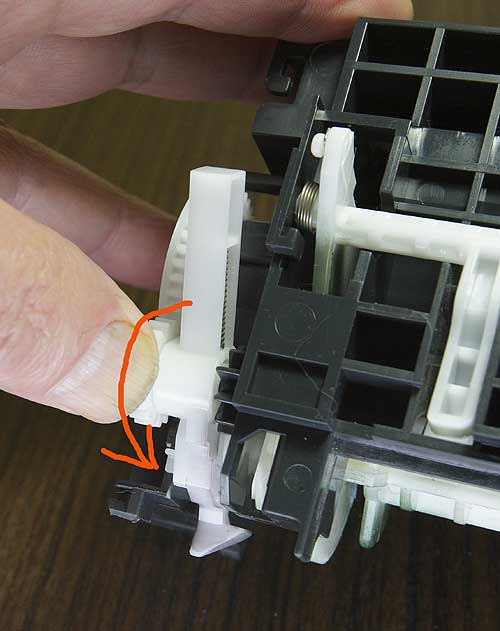

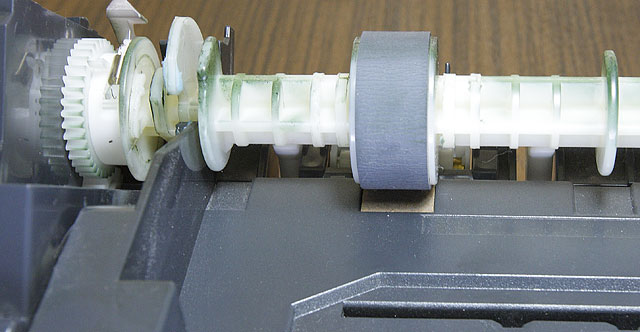

2. Крутим шестеренку в указанном направлении до соприкосновения пробковой вставки с подающим эксцентриком (снимок 3).
3. Вот так. В этом положении механизм отчётливо фиксируется и возможна дальнейшая разборка.
Никаких отметок на шестернях не делаем. Всё разбирается и собирается однозначно.

Ребята, процедура показанная выше выполняется за 5 минут.
Кстати, я только что посмотрел пост 101 и скачал рекомендованную инструкцию.
Полная туфта, к сожалению.
..................
Нужно еше пару снимков сделать, а ассистентка ушла в магазин. :)
Позднее.

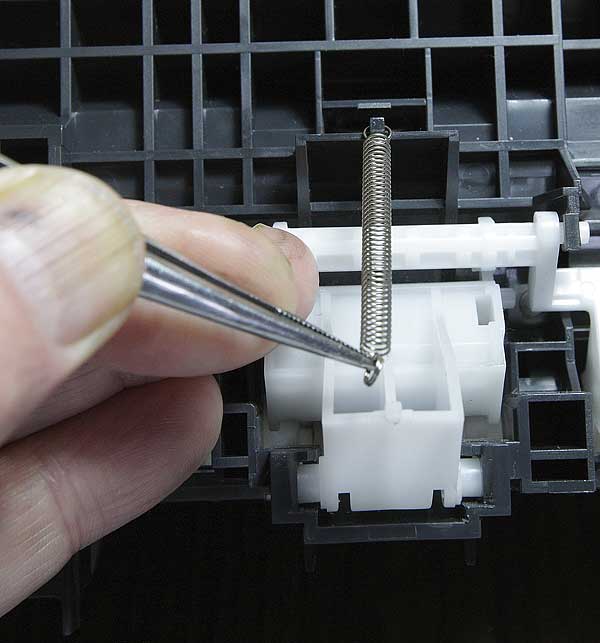

1. Снимаем пружинку, подтягивающую подтормаживающий (паразитный) ролик. Не верим "большевикам", которые неоднократно говорили, что в ней зло. Она прекрасна. Нам дальше.

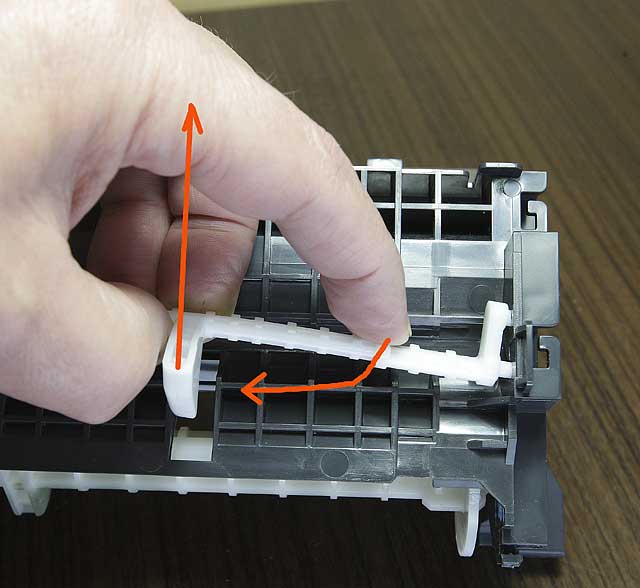

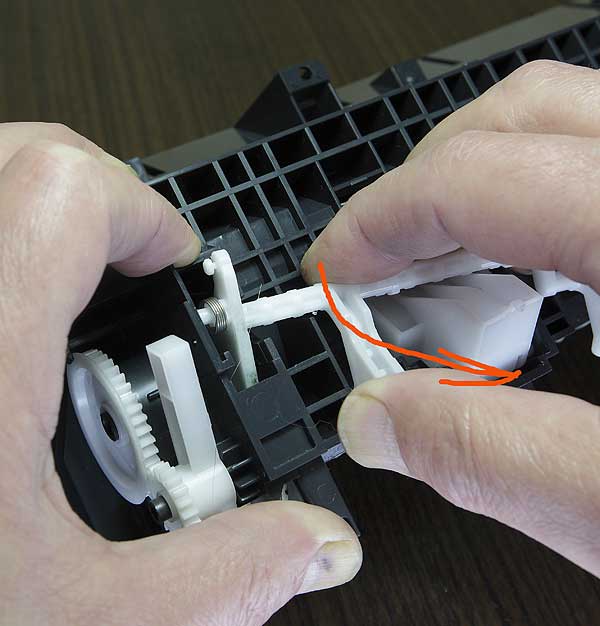

2. Грубой силой (но аккуратно), изгибая белый сабж (не знаю, как его обозвать) выводим его ось из правого подшипника. "Большевики" рекомендовали срезать на нём "уступы", но нам опять с ними не по пути! :)

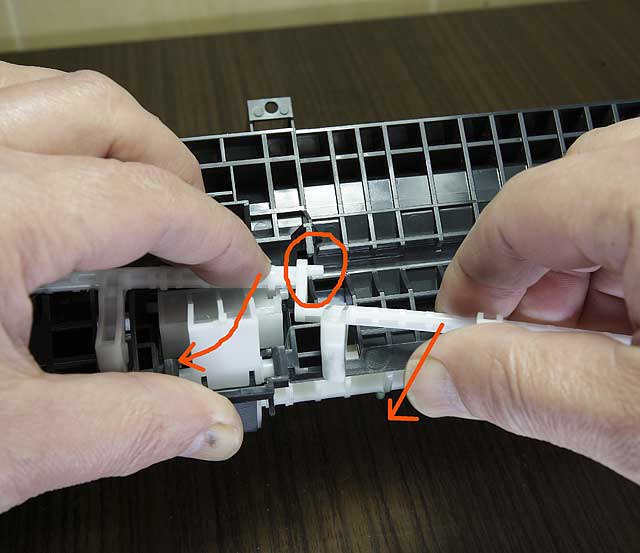

3. Выводим среднюю ось сабжа из её подшипника. Решительно и аккуратно.
4. В заключении, - лишаем сабж третьей точки опоры . Тут лучше запомнить положение возвратной пружинки. Ведь придется собирать обратно.
Все изгибы выполняем аккуратно, в пределах упругих (безостаточных) деформаций. Напомню: восстанавливаем подачу листов принтера R270. Кстати, аналогичный трабл наблюдал на R220. Решение и разборка практически не отличаются.

ЮХа (26th September 2009 - 04:53 PM) писал:

чего, опять начали ставить чертовы "уступы"?
На нескольких моделях, после 200х, их же небыло...

ОК. Тех "уступов", которые показаны в первых постах, уже нет на R270. Но мы еще не добрались до первопричины. :)

Завтра приходите с рекомендациями от певичной ячейки. Примем. :)

ЮХа (26th September 2009 - 06:25 PM) писал:

Вот и славненько. А то у меня аж ... ну, не будем.
Не зря я их кромсал, не зря...

Сегодня вечером постараюсь закончить повествование, выложить оставшиеся фото и указать причину (и деталь), по которой в большинстве случаев возникают проблемы с НЕзахватом или захватом нескольких листов.

Окончание трактата о том, как была побеждена проблема недозатягивания (а, в дальнейшем, затягивания нескольких листов) в принтерах R220 и R270. Случай единичный, не претендующий на абсолют!

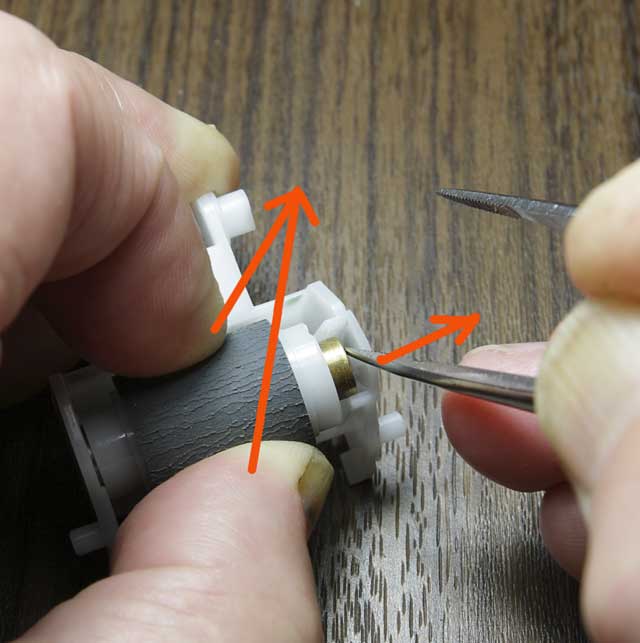

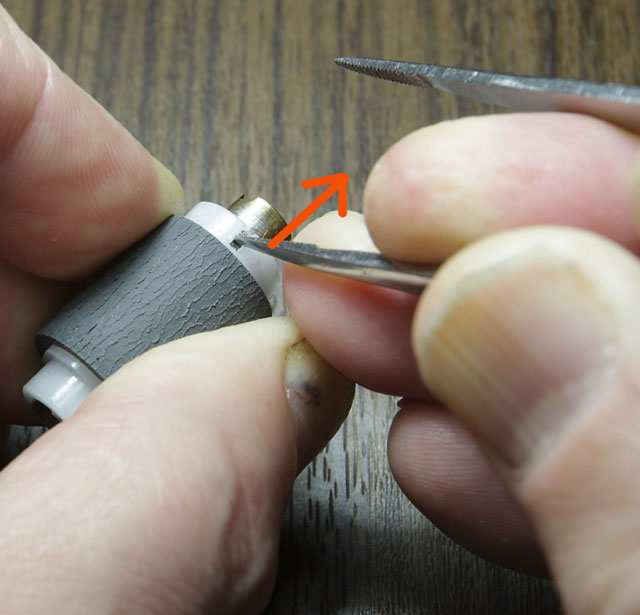

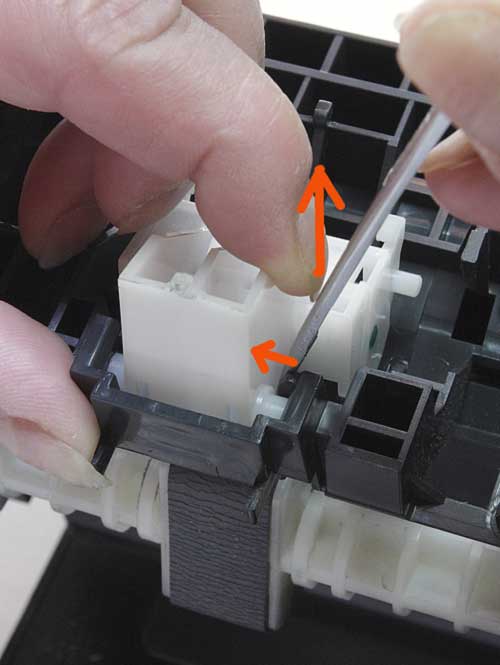

1, 2, 3. Вынимаем узел паразинтного (подтормаживающего) ролика. В трёх процедурах использовался пинцет, а на снимках красными стрелками показаны примерные направления действия силы.

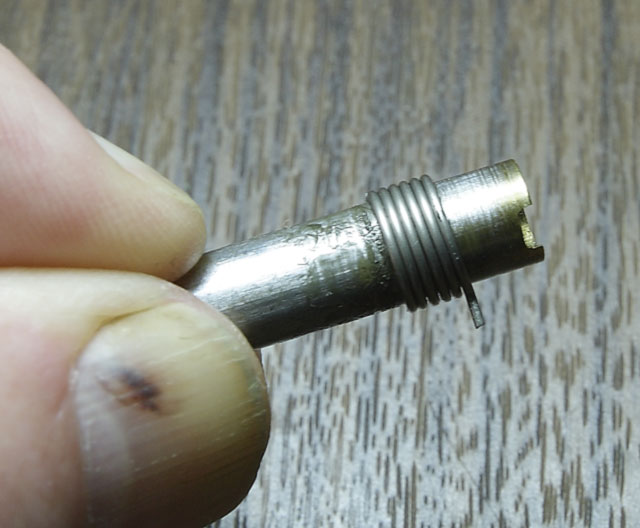

4. Вот цель. Практически муфта. Пружина, охватывающая ось. Стоит увеличить усилие проскальзывания (грязь, надиры на оси) - не будет захвата листа. Стоит ослабить (обрезать пружину и ли заменить её на более тонкую) - листы будут заползать пачками.
Для восстановления работы достаточно снять пружину, чуть заполировать надиры на оси, промыть пружину и ось (можно простым керосином) и смазать простой смазкой. Я использовал Литол.
Процедура при определённом навыке не занимает больше 30 минут

обрезка показанной пружинки, мне помогла 1-2 раза, приходится менять её на другую, помягче, но без смазки, тогда всё отлично работает!!!!
ещё раз напомню, пружинки беру от металлических разьёмов - 1RCA (тюльпан) их бывает 2-4 вида, надо подбирать, но при установке использовать 5-6 витков, и будет хорошо!!!

Механические свойства родной муфты обеспечивают оптимальное взаимодействие на вполне оределённый срок.
Постарался показать метод, с помощью которого можно быстро добраться до проблемы.
Далее, каждый может выбрать свой путь решения. Пусть даже и 1RCA :)

ЮХа (28th September 2009 - 09:35 PM) писал:

--согласен, информация многим полезная!

Определяющим фактором в правильной подаче листа является усилие подтормаживания паразитного ролика и его (усилия) равномерность. Не совсем удачно эпсон решил задачу (имхо), нагрузив тормозом (пружиной) 1\10 часть оси. Плюс, металл по металлу. Дешёвое тонкое покрытие оси, призванное обеспечить беззадирность, стирается практически мгновенно.

ЮХа (28th September 2009 - 10:37 PM) писал:

50 процентов такой техники решают вопрос похожим образом, мой ТОШИБА Е-163, прошёл 300 тысяч, ролик поменял, резинка стёрлась, схема та-же, пружинка в нём оочень мягкая, но 30-50% площади ролика!

TO ЮХа: С прижемным роликом понятно (я тоже за то длинную пружину (его натяжки) не надо резать и подматывать под него изоленту иначе современем на милиметры но подача начинает криво брать, и прижимать изображение к краю конца листа особенно это напригает на 2х старонних взитках (не путать с загрязнением ленты и датчика энкодера)

Вопрос в другом: Зачем нужны действия описанные в пости № 426 ?


TO: romanM
не мог бы ты выложить фото нужных металлических разьёмов - 1RCA (тюльпан) и сказать в каких примерно местах ты их покупаешь???

Если Вы научите меня достать подтормаживающий ролик без действий, описанных в посте № 426, то я скажу Вам спасибо!

Всю тему не читал, у меня Эпсон 1410, проблема та же - иногда не захватывает бумагу в принципе, ни с подталкиваниями, никак. Потом может начать работать как ни в чем не бывало. Как я понял, суть проблемы в недостаточном прижиме валика к бумаге (у меня он к тому же почти гладкий стал). Вопрос - не поможет ли тупо обмотать валик, например, лейкопластырем, без разборки принтера - закрепить один конец пластыря за ролик, нажать на кнопку подачи бумаги, пластырь намотается по всему периметру валика, толщина и "шершавость" валика увеличатся...

Alexx999 (4th October 2009 - 01:00 PM) писал:

Зря.

Alexx999 (4th October 2009 - 01:00 PM) писал:

Поможет. Тупо на один отпечаток. После этого пластырь пойдет в подающий тракт, прилипнет на другой вал, зацепит рычажок датчика, сломает его, рычажок попадет между шестернями, раскрошит зубья шестеренок, и т.д.
Итог - новый принтер. Одна минута на чтение первого сообщения темы дала бы понимание принципа работы податчика и избавила бы от глупых мыслей. Нет минуты времени - нет принтера. Все просто.

Я знаю две бесконечные вещи - вселенная и человеческая тупость(с)сами знаете кто.
Лень читать тему - выбросьте принтер и займитесь чем-то другим.
