Для тех, кому делать нечего Отпиливаем лишнее.

|    Сообщение #121 Отправлено 06 марта 2014 - 07:14   Роман67

Просмотр сообщенияЮХа сказал:

Я могу сфотографировать сабж в разобраном виде. Будет понятно, что к чему

Очень прощу сделать такое фото.Сабж очень заинтересовал!
Кому суждено быть повешеным,тот не утонет! Если просвистела , то не моя ! То , что вы на свободе - не ваша заслуга , а наша недоработка!
NANO3 , Epson SP1410 , PX660. Чернила : оригинал L800 , WWM EVEREST , Revcol EP390 .

|    Сообщение #122 Отправлено 06 марта 2014 - 10:09   Slava2

ЮХа, сделай доброе дело.
Ты на 100% предложил конкурентное у-во. Твоё авторство никто не оспаривает.
Наладь производство , или если на станках работать облом, то на такое у-во можно выпустить подробную фото документацию. Что то заработаешь, появиться желание ещё чего смастерить. Учись у китайцев. Они порой такую хрень продают....и ничего....даже не краснеют.
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #123 Отправлено 06 марта 2014 - 12:02   ЮХа

ОК, господа. Чуть позднее.
--------

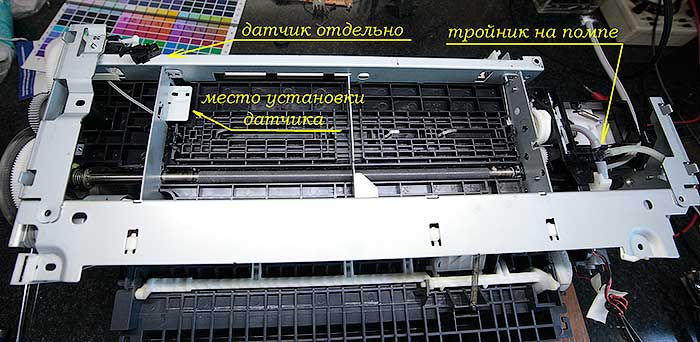

А теперь посмотрите, где расположен у R270 датчик трея. Такое ощущение, что сборка принтера начиналась с этого датчика. Добраться до него можно только разобрав весь принтер. Да и пёс бы с ним, но принтер при печати на СД часто выдаёт "ошибку позиции лотка". Вчера мы с пацанами раскурочили один труп с помощью молотка и матери. Достали датчик. Я его вскрыл. Предположение подтвердилось: контактная группа сильно окислена.

Прикрепленные изображения

  • Прикрепленное изображение: 2701.jpg
Написанное выше - личное мнение писателя.

|    Сообщение #124 Отправлено 06 марта 2014 - 13:36   Nixon55

Просмотр сообщенияЮХа сказал:

Окончательный вариант приспособления для считывания мишеней Спайдера

А как калибровать сиё устройство по эталону?

|    Сообщение #125 Отправлено 06 марта 2014 - 13:54   ЮХа

В посту №116 (окончательный вариант) слева виден белый элемент. Элемент сделан из фторопласта. Фторопласт более стабилен, чем белый "пятачок" от производителя. :biggrin:
Написанное выше - личное мнение писателя.

|    Сообщение #126 Отправлено 06 марта 2014 - 17:45   ЮХа

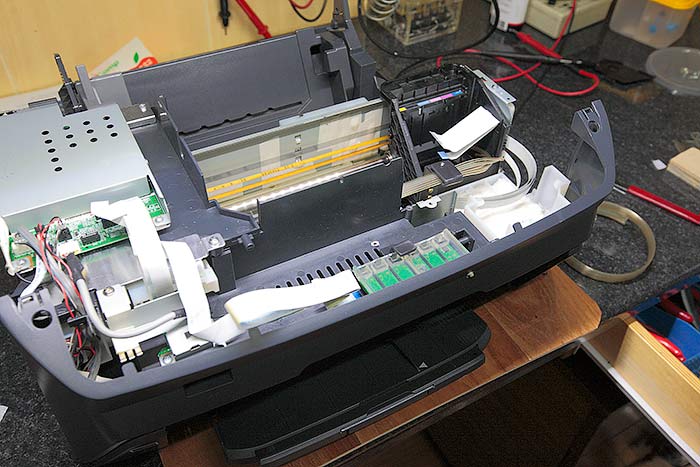

В R270 вернулся штатный памперс. Чипы больше не будут двигаться. Сделан отвод от капы. Типа, "отключалка" прокачки.
Осталось вернуть на место ПГ и заправить систему,

Прикрепленные изображения

  • Прикрепленное изображение: 2702.jpg
Написанное выше - личное мнение писателя.

|    Сообщение #127 Отправлено 07 марта 2014 - 14:39   Slava2

ЮХа, "продаю идею" к твоему изи-калибратору.
Вместо шарика-фиксатора, напротив каждого квадратика, 16 шт магнитиков, а вместо кнопки - геркон.
Магнитики можно взять шарики 3-5мм от китайской цацки неокуб (типа вот этого http://www.yoyo.ua/dir_neocube.htm)
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #128 Отправлено 07 марта 2014 - 14:47   ЮХа

Неплохая мысль, но я не пользуюсь штатной кнопкой. Она слишком тугая. Клавиша "пробел" лучше. Кроме того, надо пробовать реакцию программы на такую модернизацию. Обещаю попробовать. Спасибо!
Написанное выше - личное мнение писателя.

|    Сообщение #129 Отправлено 07 марта 2014 - 20:22   Slava2

Просмотр сообщенияЮХа сказал:

Клавиша "пробел" лучше

А слабо к макинтошу паралельно геркон пришпандорить?? :biggrin:

Не. Конечно можно пойти и другим путем: скажем вместо геркона с магнитиками колупнуть оптопару из того же эпсона. Но тогда понадобится черная ленточка с дырочками. Немного сложнее, но скорее всего не будет проблемы "дребезга"
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #130 Отправлено 07 марта 2014 - 20:43   Egor Ts

Слава и Юра-молодцы, разговаривают на одном языке! У основной части поколения next-pepsi руки и знания из одного места.

|    Сообщение #131 Отправлено 07 марта 2014 - 21:06   aVs

Просмотр сообщенияEgor Ts сказал:

У основной части поколения next-pepsi руки и знания из одного места.

Побольше оптимизьма !! Если доживут до аналогичных лет, глядишь и они научатся что то "разговаривать". По крайней мере хотелось бы надеяться )) С паяльников и лобзиков в руках ещё никто не родился :biggrin:
В личке не отвечаю - на форуме всё есть. Доступен по mail, icq, skype.

|    Сообщение #132 Отправлено 07 марта 2014 - 21:24   Egor Ts

Нет, это все закладывается до 10 лет, а дальше либо есть либо нет.

|    Сообщение #133 Отправлено 07 марта 2014 - 21:35   Slava2

Просмотр сообщенияaVs сказал:

лобзиков в руках ещё никто не родился


aVs, ты не поверишь...не считаю себя супер технарем, но к 10 годам наламал этих лобзиоквых пилочек..... :rolleyes:
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #134 Отправлено 07 марта 2014 - 21:37   koka

та ну Егор...привет-давно не видел...я в свои годы куда "переметнулся"?...и ничего...вроде получается....правда желание агромадное было.
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #135 Отправлено 07 марта 2014 - 21:44   Egor Ts

Я к тому, что любой девайс можно улучшить и заставить работать как тебе надо, просто нужно понимать, что делаешь и зачем. А вот с этим пониманием-беда у нашей "смены", да и с умением.

|    Сообщение #136 Отправлено 07 марта 2014 - 21:47   koka

та ну да...было бы желание...а с ним и понимание.
з.ы. в 2 цвета.

Прикрепленные изображения

  • Прикрепленное изображение: t-shirt-pivo2.jpg
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #137 Отправлено 08 марта 2014 - 10:50   ЮХа

Обдумал идею с герконом и магнитами. Не-а! У герконов гистерезис жуткий. Т.е. можно обеспечить чёткое замыкание при достижении позиции, но геркон останется замкнутым, пока измеритель не переместиться на следующую позицию. Это равносильно удержанию штатной кнопки.
Насчёт оптопары. Это лучше. Но та же самая ситуация. Если измеритель не передвигается (перекур, типа). то это равносильно удержанию штатной кнопки. Очевидно, нужно будет сооружать какой-то элемент. Типа одновибратора. А это доп. питание. Подумаю....
Написанное выше - личное мнение писателя.

|    Сообщение #138 Отправлено 08 марта 2014 - 13:08   Slava2

не. Не так. Тебе нужна ещё одна кнопка, включенная последовательно.
Ведь у тебя будет одна вредоносная операция, когда ты будешь возвращать измеритель в левое положение, и при этом перемещение мишеней по вертикали. В это время никакой магнит-геркон не должен делать ложных срабатываний.

Просмотр сообщенияЮХа сказал:

(перекур, типа).

а в таком случае ещё одна контрольная кнопка на стуле оператора , типа КНОПКА - УШЕЛ НА ПЕРЕКУР :rolleyes:/>/>

Просмотр сообщенияЮХа сказал:

У герконов гистерезис жуткий.

...а если взять маленький геркончик (раньше такие на клавиатурах разных стояли) и поставить его вертикально? т.е. паралельно оси Y
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.

|    Сообщение #139 Отправлено 08 марта 2014 - 13:19   ЮХа

Герконы исключены! Любые. Прошлый век!
Попробуем использовать т.н. "глаз" - PW sensor. Дополним его формирователем импульса. Пока так.
Написанное выше - личное мнение писателя.

|    Сообщение #140 Отправлено 08 марта 2014 - 15:15   ЮХа

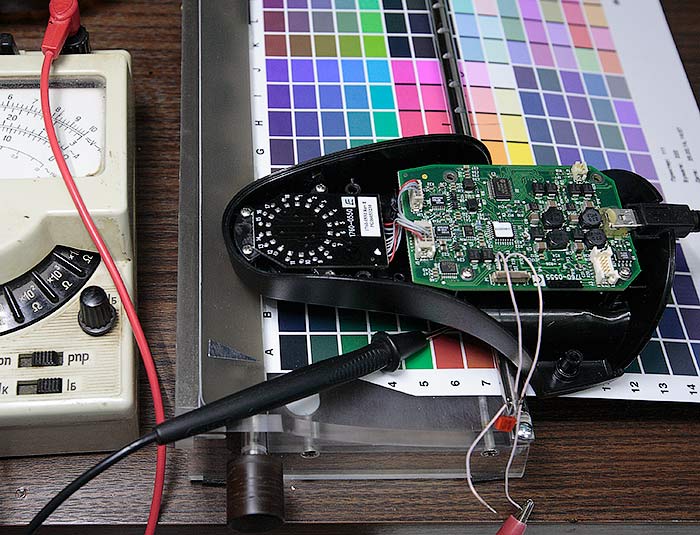

Эксперимент по замене штатной кнопки NPN транзистором прошёл успешно. Осталось добавить формирователь.

Прикрепленные изображения

  • Прикрепленное изображение: sp1.jpg
