А ведь я делал подобную штуку, тока на шприце, и фотки выкладывал сюда своего девайса

Доброго всем времени суток!
Заинтересовался промывкой печатающей головки в ультразвуковой ванне.
Сразу возник вопрос: на сколько нужно погружать ПГ в промывочную жидкость (полностью или так, чтобы жидкость не попала на печатную плату)? Допускается ли контакт ПГ и днища ванны?

Разговаривал с человеком одним тут, он говорит что от китайских ван толку нет, как мёртвому припарка. Вот типа медицинские ванны, там настоящий мощный ультразвук, палец туда суёшь и верхний слой кожи снимаеться. Именна такая, а не китайская ванна моможет при чистке пластины с дюзами.
И ещё мысли вслух, сейчас мучаю электроннику китайской ванны. Если поставить электролиты то ванна жужать небудет , только писк, но я слышал что УЗ модулированный другой частотой наиболее эфективней очищает. Кто что знает по теории ультразвуковой очистки?

проошлый год приобрели ультразвуковую ванну AOYUE 9060 апарат класный не из дешовых, прочистил голов5 epson из полностью не печатающих, и около десятка canon,
из тех которые частично засорены были процентов 80 ожило
люди пока не сильно принтера носят в сервис,ремонт и прочистка времеёмкий процес .

Мысль появилась - а почему бы в качестве излучателя УЗ ванны использовать саму ПГ? То есть, подключить к пьезам подходящий генератор, положить в блюдце чтобы только дюзы погрузились, надеть шприцы с промывкой и вперед! Представляется, что это должно быть более эффективно, чем пытаться загонять ультразвук в дюзы извне. Вопрос в том, какая частота и напряжение допустимы. Ну и контактный шлейфик подобрать и распайку выяснить.

Мысль правильная. Она реализована производителем в виде штатной прочистки.
Но некоторые умельцы используют щётки и зубочистки. :)

ЮХа (31st January 2010 - 07:00 PM) писал:

Да, конечно, и отчасти - печать тоже. У меня какая-то бяка в циане рассосалась после длительной печати. Это и навело на мысль. Прочистка ведь кратковременная. А при печати, да и при прочистке, не факт, что в дюзе чернила будут, если она забита. А в блюдце ПГ можно хоть ночь, хоть сутки, хоть сколько под ультразвуком держать. Пока на надоест . А уже потом - ПГ в помойку :)

Мысль глупая, но имеет право существовать. Как я видел в своем 650, там информационных несколько шлейфов, а кто из них и за что отвечает не понятно. Если есть рабочий принтер, и есть нерабочая ПГ, подходящая к этому принтеру, узнать по каким шлейфам какая информация идет. Берем и отсоединяем шлейф, рабочей ПГ, не снимая саму ПГ. и подключаем на место этих шлейфы с нерабочей ПГ. Не рабочую ПГ в блюдце с промывкой. в Итоге получим в качестве генератора тот же принтер, а ПГ мокнет в промывке. Но будет ли оно работать ???????????

PhantomW12, так, скорее всего, не пойдет - как при печати, так и при прочистке, принтер двигает ПГ и наверняка при этом считывает данные с энкодера. А подключенная ПГ при этом в блюдце...

Ааа, понял - не все шлейфы перецеплять. Но все равно, ИМХО, проще свой генератор подключить. Да и второй ПГ при этом не нужно.

Видимо Вы не до конца поняли, голова будет стоять в принтере, она будет ездить, рабочая, а НЕ рабочая будет только дюзами работать....но видимо попросту не получиться разделить шлейфы таким образом. ну это просто мысль такая посетила
да именно так ))) но что в Вашем варианте надо копать в разводку ПГ, что куда, какие импульсы, задержки, напряжения... так и в моем дублирование некоторых линий питания в частности, разделение шлейфов, что куда.....сложности везде есть

Нашёл в чип и дипе пьезо излечатель с частотой до 45кГц
http://www.chipdip.r...ak059-l001.aspx
Можно собрать простую схему генератора звука и всё.

Вот такую схемку нашел

В качестве излучателя что использовать?

root (22nd December 2010 - 10:46 PM) писал:

я поначалу пытался применить, но забивается как правило снизу, там эффективнее, да и излучатель такой не нашёл, чтобы мощный и просто был...

Мне кажется, что в свете борьбы с ржавыми пружинками, давить сверху не стоит. :)
Принципиально, можно взять любой отечественный пъезоизлучатель марки ЗП
Смотрим тут, к примеру http://www.chipdip.r...duct/zp-18.aspx
..........
Если углубляться, то стоит в поисковиках набрать что-либо про ультразвук. И читать. Потом пробовать. Потом писать сюда. :)
Напр. http://ultra-zvuk.narod.ru/

Cобственно такой вопрос, как расположить и как долго можно воздействовать на голову при стирке с ретоной?
епсон р220.

Голову лучше сунуть в ванну. И ретону рядом.
Думаю, что к утру голова протрезвеет.

Миф. После обычных промывок сколько было попыток в УЗ ванне ПГ мыть, эффекта ноль, хотя может обычными промывками максимума добивался.

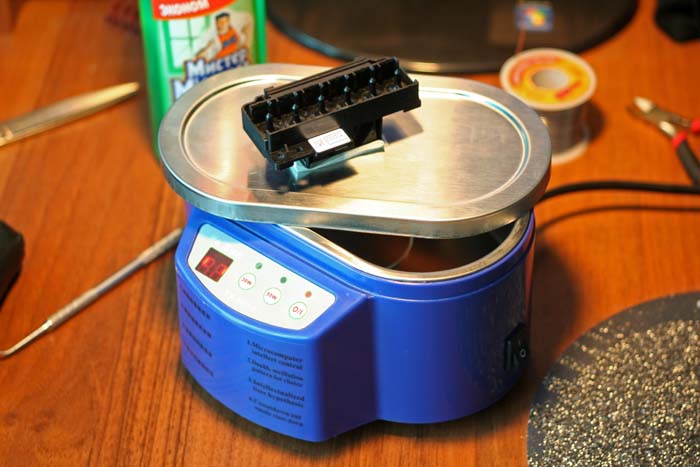

Около полугода использую китайскую УЗ ванну YX-9050, это не панацея конечно, но реально помогает в прочистках проблемных ПГ (особенно после длительного простоя), недавно вот благополучно отчистил головку от R220 (на фото).
На счет качества - оно конечно отстает от СТ-406, например в плане исполнения, но в плане качества очистки я бы не сказал что намного, оно вполне достаточное для чистки ПГ и прочей мелочевки вроде ювелирки и корпусов часов. Для удобства я ее немного модернизировал - сделал выключатель и съемный шнур питания, неудобно выливать было в заводском исполнении. В остальном девайсом доволен.
Есть один вопросик к знатокам, я так точно и не понял на сколько глубоко правильно следует погружать головку в раствор, я топлю миллиметра на 3-5 обычно, может следует больше?

Ежели больше (глубже) погрузить...попадёт в щель , где колодка под электрошлейф...
тады ну оооооччччень долго сушить...и не факт, что высушить.
