И это правильно.
Я напилил новых заготовок.
Буду клеить еще раз. Не спеша. Дырки заправочные решил "глушить" пластиковыми винтами с резиновой прокладкой. Пробка не держит.
..............

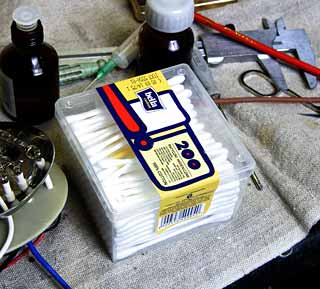

Те коробки с ушными палочками, которые имею я, не клеятся. Чистый полиэтилен. :(

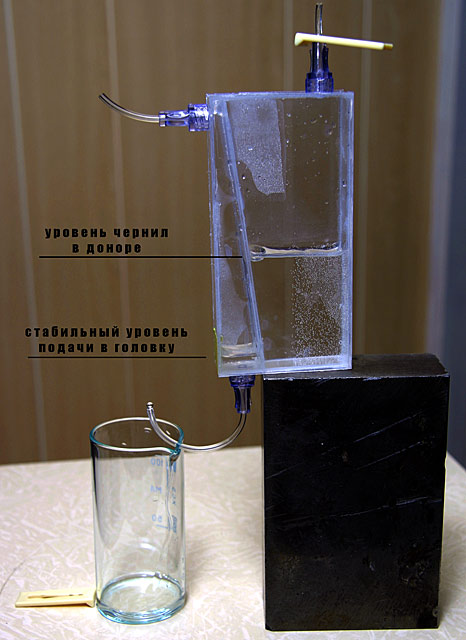

Уровень чернил в донорах Макет девайса
| Сообщение #42 Отправлено 21 декабря 2005 - 16:33
Всё нормально.
Я вот чё подумал. Вы создаёте гидропоилками сопротивление движению жидкости и она медленно но всё равно стремится назад. Моё имхо надо в систему ставить обратный резиновый клапан соответствующего размера, чтобы чернила не шли назад в ёмкость и не завоздушивали голову снизу.
Может кто видел такой клапан ( примерно такой как у перезаправляемых картриджах "поднебесных лошадей".
Я вот чё подумал. Вы создаёте гидропоилками сопротивление движению жидкости и она медленно но всё равно стремится назад. Моё имхо надо в систему ставить обратный резиновый клапан соответствующего размера, чтобы чернила не шли назад в ёмкость и не завоздушивали голову снизу.
Может кто видел такой клапан ( примерно такой как у перезаправляемых картриджах "поднебесных лошадей".
Чем смог, тем помог!
| Сообщение #43 Отправлено 21 декабря 2005 - 17:33
Ну во-первых не "поднебесных" а "небесных". :)
Во вторых, эти клапаны поднимаются чернильнозаборными шпильками на головках а не чернилами, так что они в принципе всё время открыты когда картридж установлен.
Хотя идею я твою понимаю и резделяю - необходимо чернила каким-то образом удерживать возле головы и не давать им откатываться. На сегодняшний день знаю только одну фирму, которой удалось решить проблему полностью и создать совершенную СНПЧ:
http://www.inkrepublic.com/gallery.asp
Свою следующую СНПЧ буду покупать именно у них.
Во вторых, эти клапаны поднимаются чернильнозаборными шпильками на головках а не чернилами, так что они в принципе всё время открыты когда картридж установлен.
Хотя идею я твою понимаю и резделяю - необходимо чернила каким-то образом удерживать возле головы и не давать им откатываться. На сегодняшний день знаю только одну фирму, которой удалось решить проблему полностью и создать совершенную СНПЧ:
http://www.inkrepublic.com/gallery.asp
Свою следующую СНПЧ буду покупать именно у них.
и это тоже пройдёт ...
| Сообщение #44 Отправлено 21 декабря 2005 - 17:49
bala (Dec 21 2005, 05:33 PM) писал:
Ну во-первых не "поднебесных" а "небесных". :)
Во вторых, эти клапаны поднимаются чернильнозаборными шпильками на головках а не чернилами, так что они в принципе всё время открыты когда картридж установлен.
Во вторых, эти клапаны поднимаются чернильнозаборными шпильками на головках а не чернилами, так что они в принципе всё время открыты когда картридж установлен.
Спасибо за замечание по поводу "лошадей"
Я не эти клапана имел ввиду не нижние, а те которые стоят в некоторых картриджах на воздухе.
Чем смог, тем помог!
| Сообщение #45 Отправлено 21 декабря 2005 - 18:24
Думаю тоже дозреть до всяческих "клапанов" в своё время.
Пока идем старым путём с небольшими вариациями :)
Пока идем старым путём с небольшими вариациями :)
Написанное выше - личное мнение писателя.
| Сообщение #46 Отправлено 22 декабря 2005 - 00:07
ЮХа
Всеми конечностями за тебя!
Дай бог тебе удачи и сил довести начатое до хэпи энда!
.... а кобылку на электро гитару я рихтовал раз 8, точно уже и не помню.
по теме:
имхо, отверстия для заправки, и подачи воздуха должны быть отдельно, и подальше друг от друга.
Удачи!
Всеми конечностями за тебя!
Дай бог тебе удачи и сил довести начатое до хэпи энда!
.... а кобылку на электро гитару я рихтовал раз 8, точно уже и не помню.
по теме:
имхо, отверстия для заправки, и подачи воздуха должны быть отдельно, и подальше друг от друга.
Удачи!
Нас помнят, пока мы мешаем другим.
| Сообщение #47 Отправлено 22 декабря 2005 - 09:57
Эти клапана стоят на воздухе они резиновые, не могу выложить фото, но я видел такой картридж в разрезе с клапаном на сайте у zig-zaga.
Чем смог, тем помог!
| Сообщение #48 Отправлено 22 декабря 2005 - 10:07
сайт зиг-зага больше не существует - видать припугнули.
и это тоже пройдёт ...
| Сообщение #49 Отправлено 22 декабря 2005 - 10:32
bala, я тоже за систему на демпферных камерах.
Что такое демпфер, это по сути своей модифицированная (улучшенная) капсула.
Что такое демпфер, это по сути своей модифицированная (улучшенная) капсула.
| Сообщение #50 Отправлено 22 декабря 2005 - 12:28
Ку-Ку, спасибо за инфу. Странно получается - я слышал что система от inkrepublic запатентована и никто её копировать не может, а эти ребята из Тайваня продают точно такие-же дамперы. Хммм... интересно. В принципе идея дамперов не нова - Епсоновские средне- и широкоформатники их уже давно используют.
и это тоже пройдёт ...
| Сообщение #51 Отправлено 22 декабря 2005 - 18:02
Я пропустил момент, когда рейтинг топика превысил допустимый уровень и начали пихать рекламу. :)
Господам рекламщикам - успехов в бизнесе.
.............
У меня дело движется.
Замечу, что раствор полистирола в дихлорэтане лучше начинать сушить в холодном месте. Иначе - пузырение. С герметичностью всё О.К., но внешний вид стыка при сушке в тепле хреновенький.
..............
Всех с приближением наступающего...
:)
Господам рекламщикам - успехов в бизнесе.
.............
У меня дело движется.
Замечу, что раствор полистирола в дихлорэтане лучше начинать сушить в холодном месте. Иначе - пузырение. С герметичностью всё О.К., но внешний вид стыка при сушке в тепле хреновенький.
..............
Всех с приближением наступающего...
:)
Написанное выше - личное мнение писателя.
| Сообщение #53 Отправлено 23 декабря 2005 - 20:00
Дальше?
Вчера я чуть не распрощался с машиной. Уроды уже ходят со сканером. Всякие там пик-пик для детей. Спас замок нормальный...

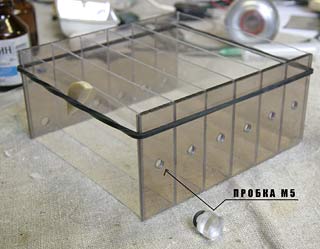

Сегодня выточил все пробки и вклеил перегородки:
Вчера я чуть не распрощался с машиной. Уроды уже ходят со сканером. Всякие там пик-пик для детей. Спас замок нормальный...
Сегодня выточил все пробки и вклеил перегородки:
Написанное выше - личное мнение писателя.
| Сообщение #54 Отправлено 23 декабря 2005 - 21:15
ЮХа (Dec 23 2005, 09:00 PM) писал:
Сегодня выточил все пробки и вклеил перегородки:
2 ЮХа
Извини, но не пойму, у тебя залив чернил сверху? Пробки которые ты выточил. А подача в принтер снизу? Оверстия которые открыты на фото?
Тогда как же воздух, фильтра? Чет не пойму. Перегородки правильно вклеял?
Нас помнят, пока мы мешаем другим.
| Сообщение #55 Отправлено 23 декабря 2005 - 21:48
Всё будет аналогично первому макету.
Только перегородки (косо вклееные) без дырок, а просто укороченые.
Проверял модернизацию на испорченном блоке.
Доживём до завтра. :)
Только перегородки (косо вклееные) без дырок, а просто укороченые.
Проверял модернизацию на испорченном блоке.
Доживём до завтра. :)
Написанное выше - личное мнение писателя.
| Сообщение #56 Отправлено 23 декабря 2005 - 22:02
ЮХа Если я не ошибаюсь, в крышке и донышке сделаны пропилы для боковых перегородок?
| Сообщение #57 Отправлено 24 декабря 2005 - 09:29
ЮХа (Dec 23 2005, 10:48 PM) писал:
Всё будет аналогично первому макету.
http://foto.radikal....c621c60fd34.jpg
Только перегородки (косо вклееные) без дырок, а просто укороченые.
Проверял модернизацию на испорченном блоке.
Доживём до завтра. :)
http://foto.radikal....c621c60fd34.jpg
Только перегородки (косо вклееные) без дырок, а просто укороченые.
Проверял модернизацию на испорченном блоке.
Доживём до завтра. :)
Все таки позволю себе с тобой не согласиться (или я чето не понял).
Вот я тут наваял схемку девайса, как я его вижу, имхо, только такая конструкция позволяет более-менее не поддаваться влиянию атмосферного давления. Используется принцип сосуда Мариотта.
На рисунке:
1- герметично закрывающаяся пробка для заливки чернил.
2- воздушный фильтр (герметизируется при заливке чернил через "1")
3- забор чернил в принтер (с фильтром)
4- воздух
5- чернила
Прикрепленные изображения
Нас помнят, пока мы мешаем другим.
| Сообщение #58 Отправлено 24 декабря 2005 - 11:10
ЮХа в Вашем случае выход чернил сделан внизу;
в дальнейшем они поднимаются на высоту принтера и
поступают в картриджи или капсулы (в зависимости от конструкции СНПЧ).
Почему бы ни сделать, чтобы чернила поднимались вверх в доноре и
спокойно поступали в принтер.
Подниматься чернилам на высоту принтера в любом случае нужно,
так почему не сделать, чтобы они поднимались сразу в доноре.
Вклеить трубочку, которая выходила бы через воздушное отверстие и фильтр.
Мне кажется это тот случай, когда нижняя «дырка» лишняя.
Прошу прощения, но это мое мнение.
И еще вопрос не по теме.
Можно ли уголь тот, что в противогазах, использовать для очистки питьевой воды?
в дальнейшем они поднимаются на высоту принтера и
поступают в картриджи или капсулы (в зависимости от конструкции СНПЧ).
Почему бы ни сделать, чтобы чернила поднимались вверх в доноре и
спокойно поступали в принтер.
Подниматься чернилам на высоту принтера в любом случае нужно,
так почему не сделать, чтобы они поднимались сразу в доноре.
Вклеить трубочку, которая выходила бы через воздушное отверстие и фильтр.
Мне кажется это тот случай, когда нижняя «дырка» лишняя.
Прошу прощения, но это мое мнение.
И еще вопрос не по теме.
Можно ли уголь тот, что в противогазах, использовать для очистки питьевой воды?
| Сообщение #59 Отправлено 24 декабря 2005 - 12:31
V&W (Dec 24 2005, 12:10 PM) писал:
Можно ли уголь тот, что в противогазах, использовать для очистки питьевой воды?
Нельзя, т.к. он еще пропитан химией, для дезактивации ОВ газов.
| Сообщение #60 Отправлено 24 декабря 2005 - 12:50
Episode, спасибо за чертёж. Я попробую эту схему на другом макете.
Но пока меня сильно не интересует атмосферное давление. Меня больше занимает давление ЖИДКОСТНОГО столба. Не зря же люди строят водонапорные башни. Создавать их для подачи чернил к дюзам не стоит. Так же как и заставлять их (дюзы) работать в качестве глубинного насоса.:)
Дело идет по сабжу. Учтите, я еще меняю замок на тачке, делаю корректирующий усилитель для винила, размышляю по поводу самодельной "студийной" вспышки.
В данный момент намереваюсь вклеить в чернильный бокс окончательные крышки.
V&W, действительно в дне и крышке сделаны пропилы. Диктовалось это двумя соображениями.
1. Технологичностью сборки. Удобно собрать всё воедино, не заморачиваясь размерами и склеить за раз.
2. Безопасностью от неаккуратности. Перегородки, вставленные в пазы и проклеенные, более герметичны. На пямяти фирменная система RDM, где из-за свищей или трещин чернила двух цветов начали смешиваться и вытекать, пачкая всё и вся.
Пропилы делались на самодельном станке. Оч. удобно и просто сделать их резаком по шаблону.
Но пока меня сильно не интересует атмосферное давление. Меня больше занимает давление ЖИДКОСТНОГО столба. Не зря же люди строят водонапорные башни. Создавать их для подачи чернил к дюзам не стоит. Так же как и заставлять их (дюзы) работать в качестве глубинного насоса.:)
Дело идет по сабжу. Учтите, я еще меняю замок на тачке, делаю корректирующий усилитель для винила, размышляю по поводу самодельной "студийной" вспышки.
В данный момент намереваюсь вклеить в чернильный бокс окончательные крышки.
V&W, действительно в дне и крышке сделаны пропилы. Диктовалось это двумя соображениями.
1. Технологичностью сборки. Удобно собрать всё воедино, не заморачиваясь размерами и склеить за раз.
2. Безопасностью от неаккуратности. Перегородки, вставленные в пазы и проклеенные, более герметичны. На пямяти фирменная система RDM, где из-за свищей или трещин чернила двух цветов начали смешиваться и вытекать, пачкая всё и вся.
Пропилы делались на самодельном станке. Оч. удобно и просто сделать их резаком по шаблону.
Написанное выше - личное мнение писателя.
