Canon iP4300 и СНПЧ - не печатают некоторые цвета Шприцом давишь - печатают
| Сообщение #41 Отправлено 18 августа 2011 - 12:11
Оффлайн
Инфо (3?069)
Спокойно, без паники! Отсек с воздухом у нас будет другой, наружный. И его закрепим так, как надо.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #42 Отправлено 18 августа 2011 - 17:18

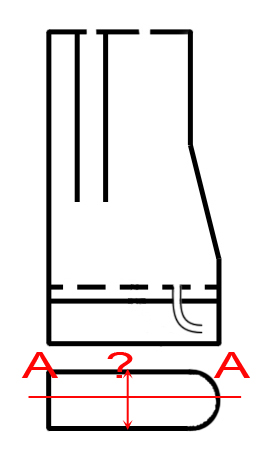

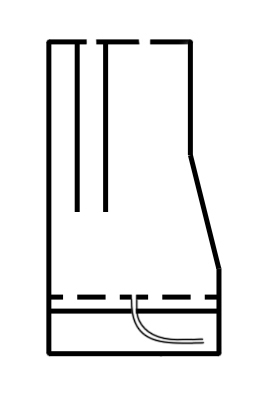

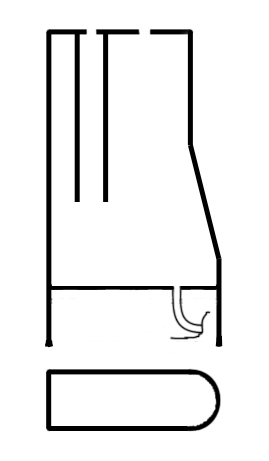

Ну вот, переделал. Вопросы:
1. Ширина донора?
2. К зрителю обращена всегда одна сторона или любая?
3. Выход чернил в трубочку не в середине?
1. Ширина донора?
2. К зрителю обращена всегда одна сторона или любая?
3. Выход чернил в трубочку не в середине?
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #43 Отправлено 18 августа 2011 - 18:13

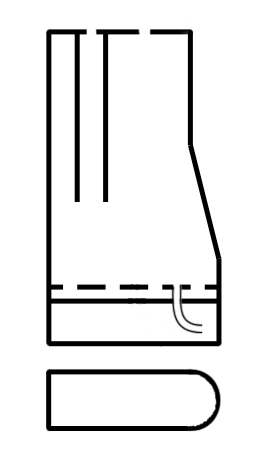

Так еще лучше. Вопросы остались те же самые.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #44 Отправлено 18 августа 2011 - 18:53
- Профи
-
примерно вот так
доноры идентичны ресеттеровским, 1:1. отличие перегородка и трубка.
доноры идентичны ресеттеровским, 1:1. отличие перегородка и трубка.
| Сообщение #45 Отправлено 18 августа 2011 - 19:21
Спасибо, поправил. Вопросы 1,2 - в силе.
Ресеттерских доноров тоже не видел живых.
Начинаю рассказывать, как переделать доноры, (которых не видел).
Старый отсек с воздухом надо заглушить, заделать герметично на веки. Чтобы использовать это пространство для чернил, чуть ниже заглушки надо сделать сквозное отверстие в емкость с чернилами. Например, с помощью крючка из раскаленного провода диаметром примерно 0,5-1 мм.
Ресеттерских доноров тоже не видел живых.
Начинаю рассказывать, как переделать доноры, (которых не видел).
Старый отсек с воздухом надо заглушить, заделать герметично на веки. Чтобы использовать это пространство для чернил, чуть ниже заглушки надо сделать сквозное отверстие в емкость с чернилами. Например, с помощью крючка из раскаленного провода диаметром примерно 0,5-1 мм.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #46 Отправлено 18 августа 2011 - 20:37
Не поняла насчёт ширины. Каждый отдельный донор внизу 60 мм, сверху 50 мм, толщина (это и есть ширина? я путаю величины) 24 мм вместе со стенками вверху и 26 мм вместе со стенками внизу. Насчёт второго вопроса: мне думается, что их можно как угодно поставить, лишь бы шлейф не перекрутился.
Схему не поняла. Надо мужу показать. Завтра. Сегодня он не в силах.
Схему не поняла. Надо мужу показать. Завтра. Сегодня он не в силах.
| Сообщение #47 Отправлено 19 августа 2011 - 06:39

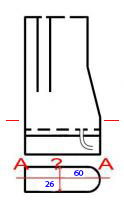

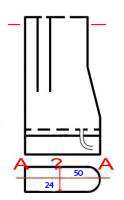

Я спрашивал про ту ширину, где вопросительный знак.

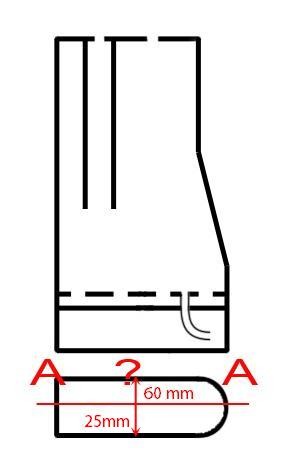

А сама схема это условный разрез донора по месту А-А.
А сама схема это условный разрез донора по месту А-А.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #49 Отправлено 19 августа 2011 - 07:40
Тогда 24 мм вместе со сенками, а без стенок 20 мм. Это, где 22 написано. А где 60, там 50 мм. И это всё сверху.
А снизу: 26ммХ60мм.

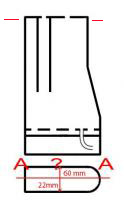

А у меня не отображается, где именно на рисунке сделан условный разрез А-А. Т.е. если близко к верху, тут
то 24 (без стенок).

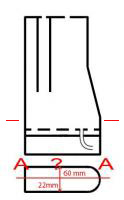

А если его сделать ближе к низу, тут
То тогда 26 мм (без стенок).
А если вычесть стенки, то будет 20 и 22 мм.
Или точный размер не существенен?
Вот вернее.
А снизу: 26ммХ60мм.
А у меня не отображается, где именно на рисунке сделан условный разрез А-А. Т.е. если близко к верху, тут
то 24 (без стенок).
А если его сделать ближе к низу, тут
То тогда 26 мм (без стенок).
А если вычесть стенки, то будет 20 и 22 мм.
Или точный размер не существенен?
Вот вернее.
| Сообщение #50 Отправлено 19 августа 2011 - 08:01
thlaaa сказал:
Или точный размер не существенен?
Да.
Просто чтоб рисунок был в правильных пропорциях, не сжат и не растянут.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #51 Отправлено 19 августа 2011 - 11:06
Окончательный вариант:
Потом покажу, почему Dmitriy_KZ назвал такие доноры кастратами.
Потом покажу, почему Dmitriy_KZ назвал такие доноры кастратами.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #52 Отправлено 19 августа 2011 - 11:50

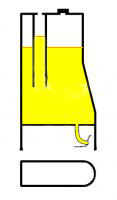

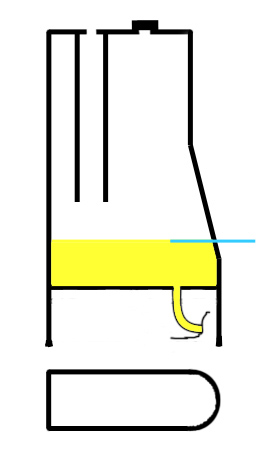

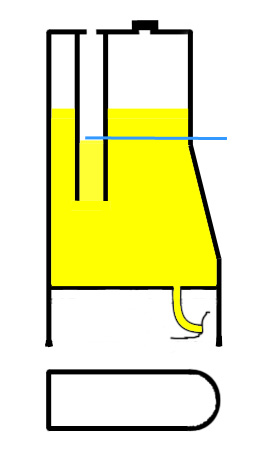

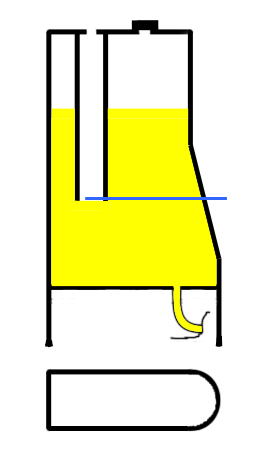

1. Вот нормальное состояние донора. Отсек с чернилами закрыт, отсек с воздухом открыт, а чернил в нем нет или очень мало. Уровень балансировки - синяя линия.
2. А теперь поднялась температура или упало давление. Воздух над чернилами расширился, часть чернил выдавило в ВО, уровень балансировки поднялся, если ВО узкий, то много, тогда перелив, чернила пошли в принтер, капец... Так как ВО внутри чернил, его не видно, мы не контролируем ситуацию.
3. Если чернил в доноре мало, тогда донор работает как простая банка, уровень балансировки не стабилен и занижен.
2. А теперь поднялась температура или упало давление. Воздух над чернилами расширился, часть чернил выдавило в ВО, уровень балансировки поднялся, если ВО узкий, то много, тогда перелив, чернила пошли в принтер, капец... Так как ВО внутри чернил, его не видно, мы не контролируем ситуацию.
3. Если чернил в доноре мало, тогда донор работает как простая банка, уровень балансировки не стабилен и занижен.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #53 Отправлено 19 августа 2011 - 13:49
Спасибо.
Там, где у меня чернила в донорах выше, чем этот отросток, то (кроме малинового, этот, действительно, не видно) картина выглядит так:
Что это значит?
Там, где у меня чернила в донорах выше, чем этот отросток, то (кроме малинового, этот, действительно, не видно) картина выглядит так:
Что это значит?
| Сообщение #54 Отправлено 19 августа 2011 - 15:07
thlaaa сказал:
Что это значит?
Плохо, если одним словом.

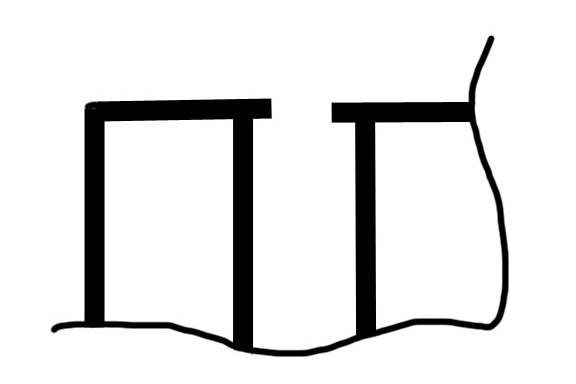

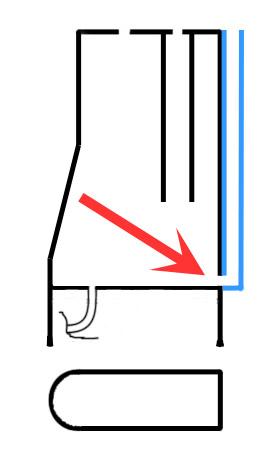

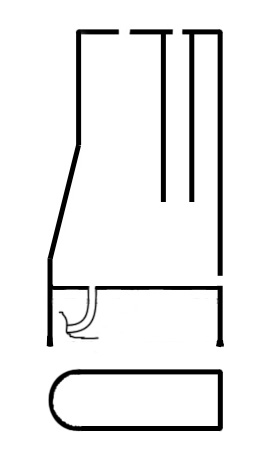

А теперь более подробные рисунки про отказе от "старого" ВО. Здесь его разрез вдоль, а не поперек.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #55 Отправлено 19 августа 2011 - 15:12

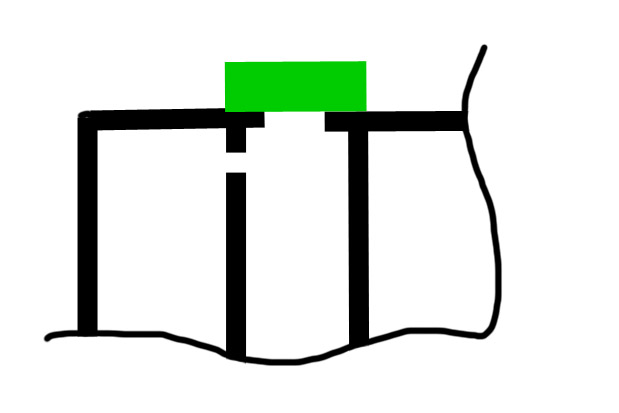

Я правильно понимаю? Надобно заделать этот отросток вверху, но сделать дырку в нём же, но немного ниже (ближе к верху?). Или эту дырку надо сделать в стенке донора? Вроде, на рисунке выглядит, что надо в отростке? Тогда чернила до какого уровня заливать в эту конструкцию? Чтоб немного до дырки этоц не доходили?
| Сообщение #56 Отправлено 19 августа 2011 - 15:32
thlaaa сказал:
Я правильно понимаю?
Совершенно правильно. А заливать можно на 100%.

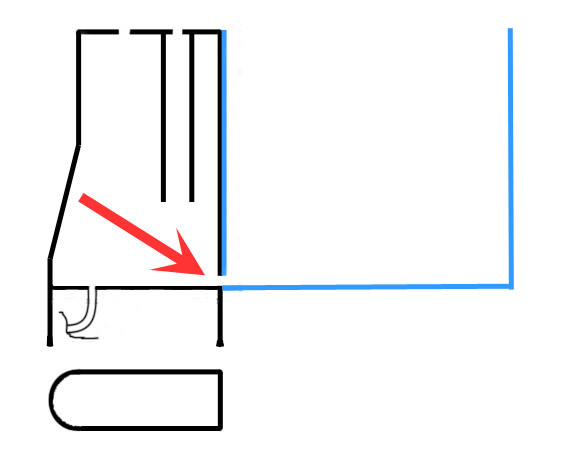

А теперь, когда нет внутреннего ВО (воздушного отсека, ""отростка"), надо присобачить внешний, да еще на всю высоту донора. Теоретически это выглядит так, как на втором рисунке. (Донор я перевернул, так мне удобнее).
Внизу донора, там, где уровень чернил ниже уже не может быть, делаем отверстие и присоединяем туда внешний ВО.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #57 Отправлено 19 августа 2011 - 15:40
Вроде, теперь понятно. Только зачем дырку делать в отростке? Может, его совсем отрезать? Там сверху какая-то крышечка. Наверняка, можно оторвать, а потом приклеить. Или лучше не надо?
| Сообщение #58 Отправлено 19 августа 2011 - 15:52
Лучше не отрезать (лишняя работа) и не клеить (ударит по надежности системы). Дырка для того, чтобы туда могли поступать чернила. Полезный объем донора увеличивается. А заделать надо герметично на 200% !
На счет внешнего ВО есть тонкости. Надеюсь, понимаете, что тонкий, маленького сечения ВО это зло?
На счет внешнего ВО есть тонкости. Надеюсь, понимаете, что тонкий, маленького сечения ВО это зло?
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #59 Отправлено 19 августа 2011 - 16:48
Ну если у родного донора стенки по 2 мм, то как же. Меньше будет плохо.
| Сообщение #60 Отправлено 19 августа 2011 - 17:22
Нет, я имел в виду, что ВО на этом рисунке намного лучше первого.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
