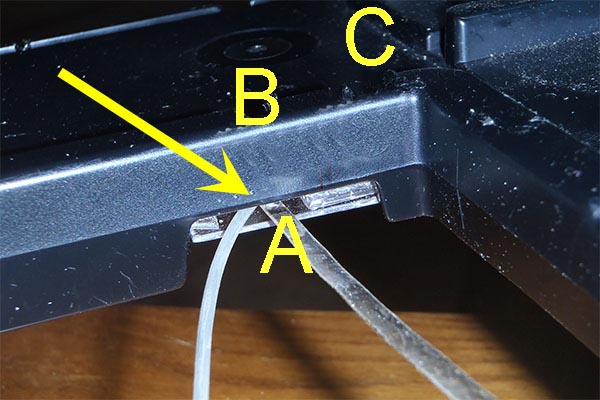

Сбоку это место выглядит так. Видно отверстие размером 3*15 мм, из которого торчит одна демо трубочка и полоска жести для фиксации шлейфа в определённом месте.

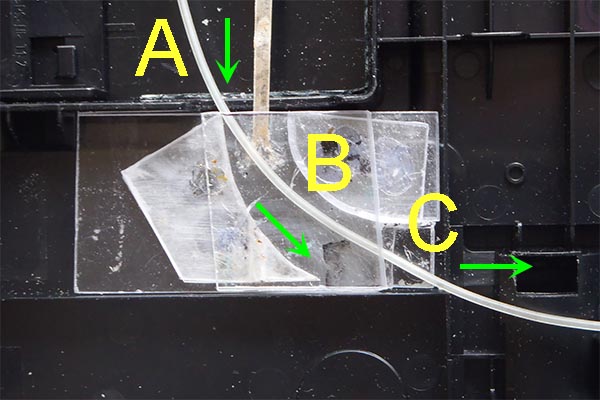

Вот эта конструкция с внутр. стороны:

Подумал, что иглы-бабочки доступнее, чем термокембрик. Там и трубочки, и готовые фитинги.

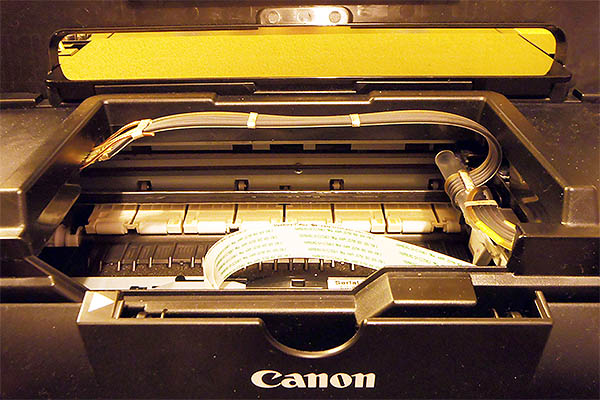

Рабочая конструкция, общий вид, (принтер выключен, каретка в положении парковки).

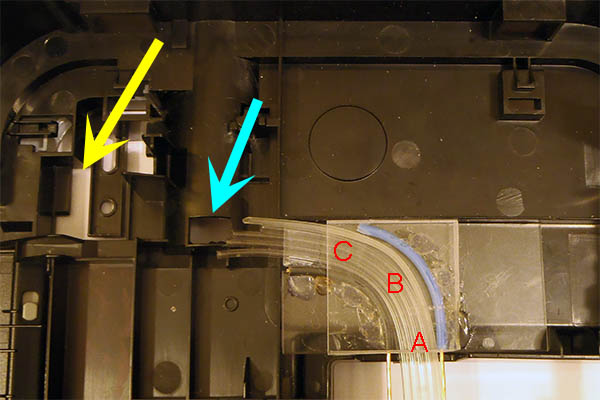

Показываю верхнею крышку принтера (Canon 4600, 4700, 4950) с внутр. стороны. Трубочки заходят в А, потом B,C. Синяя стрелка показывает окошко, которое видно при снятии откидной крышки. Через это окошко наблюдаю и поправляю трубочки, чтобы они оказались на "выходе", у желтой стрелочки.

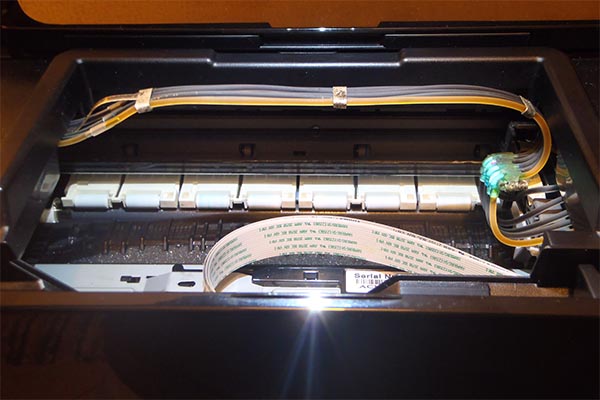

1. А здесь прокладка шлейфа почти как и раньше, только "обратная петля" у каретки сделана по другому.

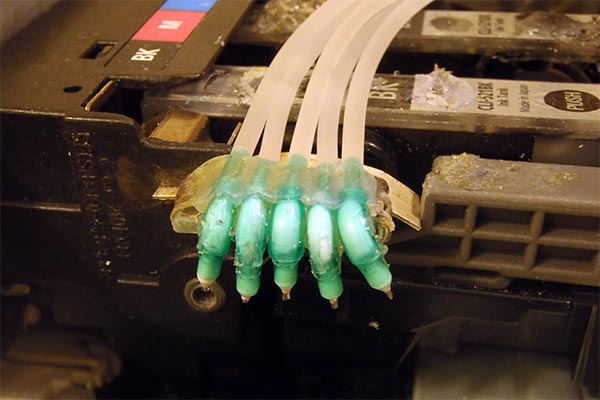

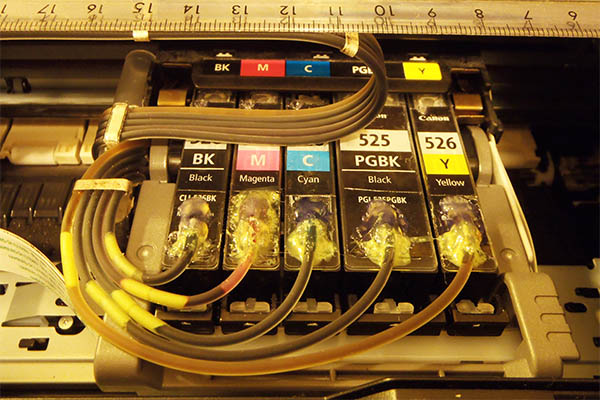

2. Вот каретка более крупным планом. Видно, что трубочки подведены к картриджам не очень красиво. В розовом осталось воздуха, но потом его не будет видно. Самое главное - каждый картридж могу снимать - ставить отдельно, независимо от остальных. Линейка имитирует закрытую крышку.

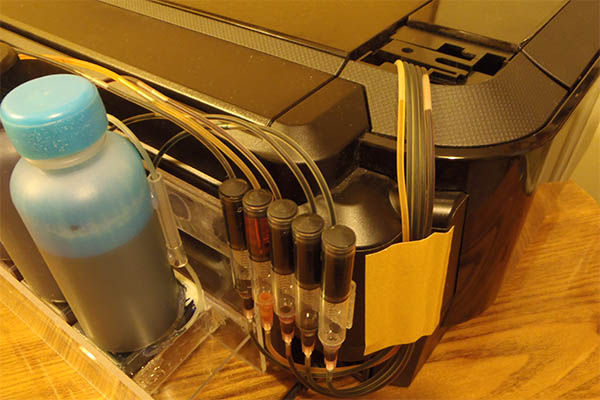

3. Здесь видно, откуда выходит шлейф. Также, как закреплены внешние воздушные пробки.

aaaa, как всегда гениально!

SCORPIC,

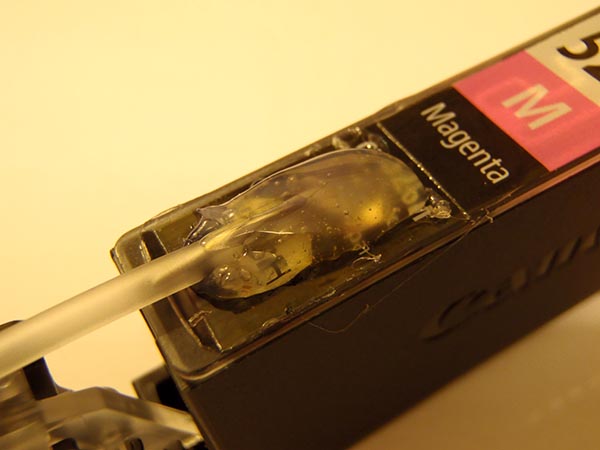

1. Такой способ подключения трубочки к картриджу не оправдал себя, герметичность была не 100%.

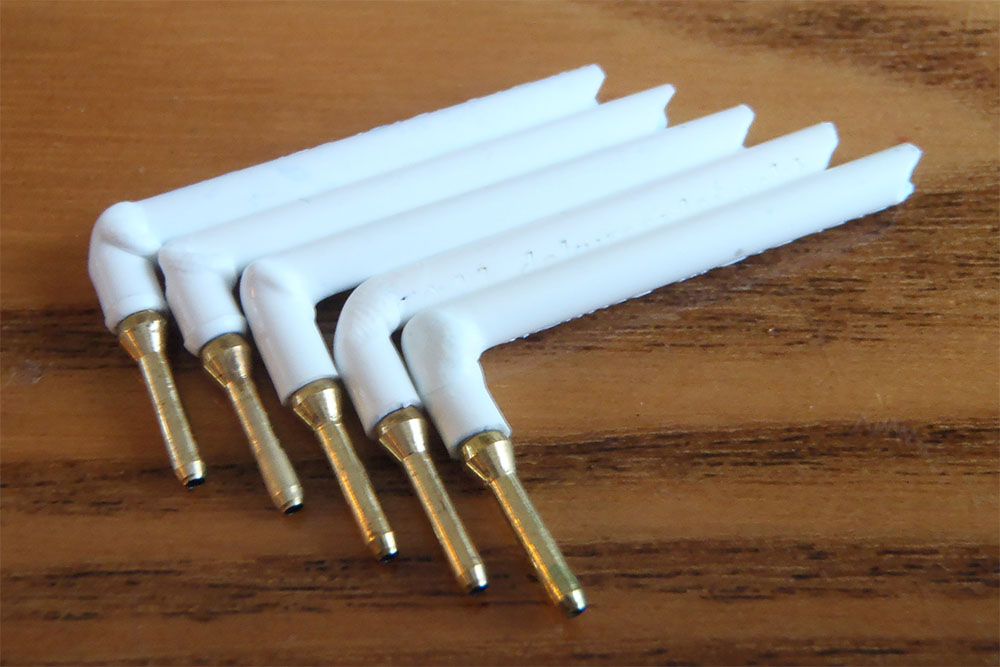

2. Из стрежней для шариковой ручки сделал длинные угловые фитинги.

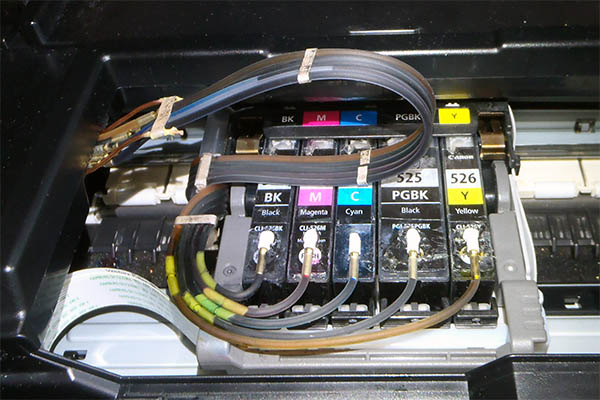

3. Теперь общий вид такой:

уже гораздо приятней на вид.

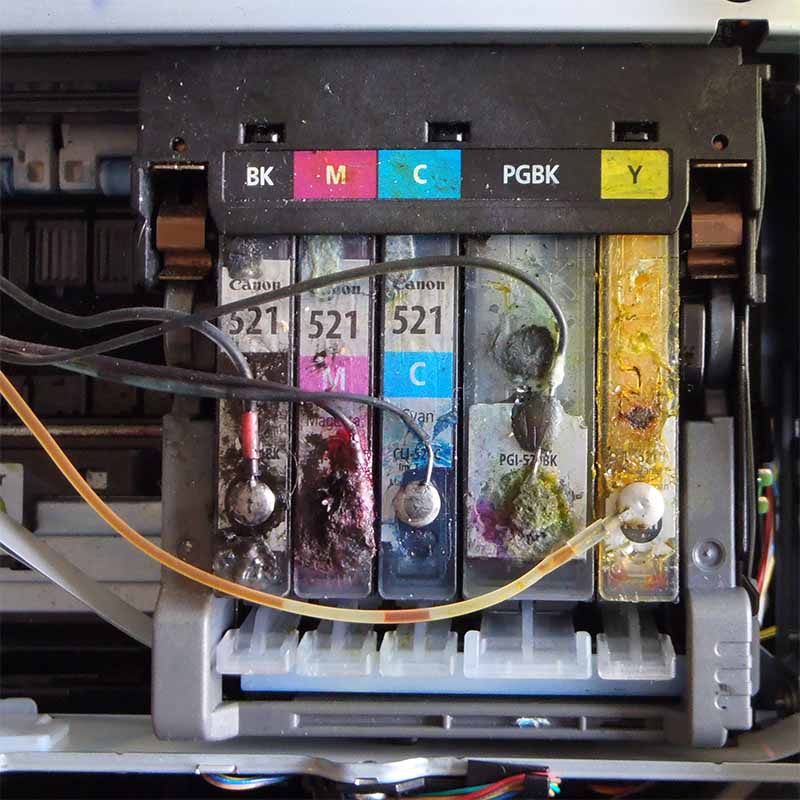

Да, приятней, чем вариант ниже. Но этот ужас, что на фотке, тоже работал нормально.

неэстетично как-то.

Выложил видео, где видно, как работает так называемая "обратная петля".
Сначала линейка имитирует полностью закрытую крышку. Потом её снял, чтобы лучше было видно, что шлейф нигде не задевает.

http://youtu.be/1YtI3JYXoA8
