Прокладка шлейфа Canon iP 3600, 4600, 4700,4840 крышку резать не надо
Оффлайн
Инфо (121)
| Сообщение #22 Отправлено 09 октября 2011 - 19:25
А если не парить мозг и проложить под кареткой ПГ, как это предложено на IP5200 и MP600?
И крышка на месте и шлейф намана работает, и резать не надо.
Таким образом сделал несколько 4840, работает отлично. Фотки не делал, т.к. механика та же, как на 5200.
И крышка на месте и шлейф намана работает, и резать не надо.
Таким образом сделал несколько 4840, работает отлично. Фотки не делал, т.к. механика та же, как на 5200.
| Сообщение #23 Отправлено 11 декабря 2011 - 18:07

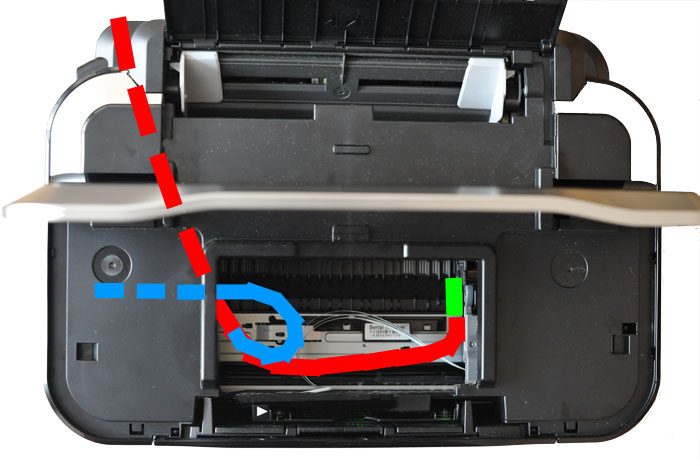

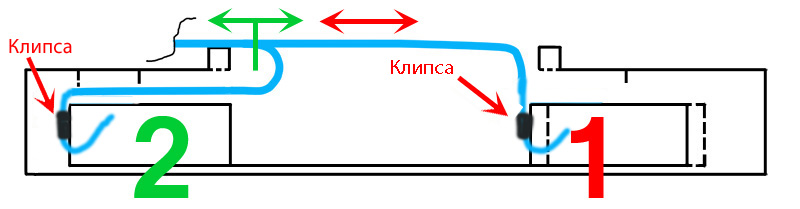

Так как временно не имею фотика, а расположение шлейфа поменял, показываю такую схему прокладки шлейфа. Все работает, крышку резать не надо.
Принтер разбирать тоже не надо, только временно снять одну детальку.
А там, где зеленым - обратная петля.
Принтер разбирать тоже не надо, только временно снять одну детальку.
А там, где зеленым - обратная петля.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #25 Отправлено 21 декабря 2011 - 18:11
Nikolai67,

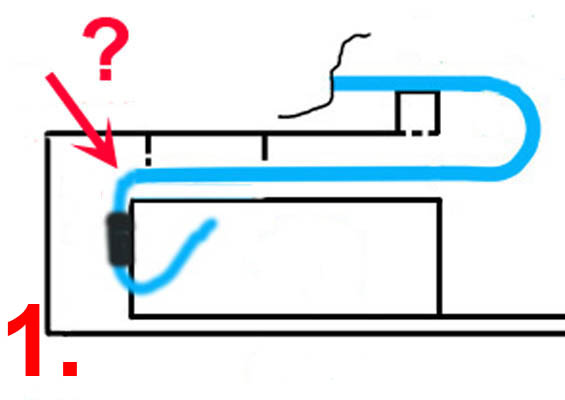

1. А что тогда будет в этом месте? Почти 90 градусов угол? А место там так мало...
1. А что тогда будет в этом месте? Почти 90 градусов угол? А место там так мало...
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #26 Отправлено 21 декабря 2011 - 20:52

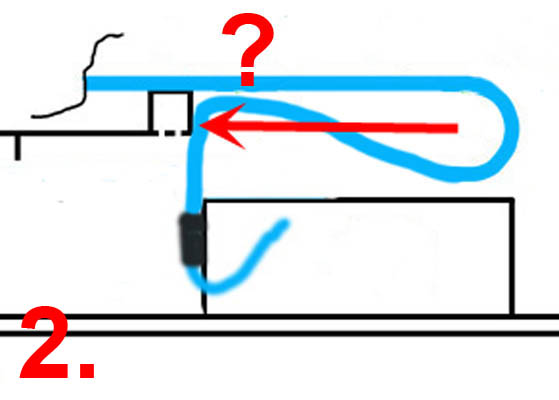

2. А какой удар будет в бортик при движении каретки влево?

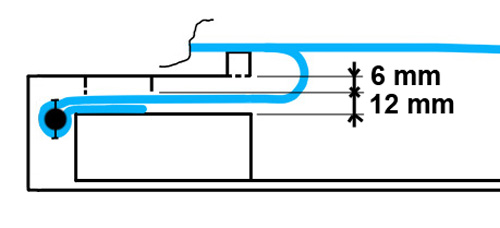

А при наличии "обратной петли" шлейф сам почти все время просто лежит на каретке. (когда идет печать, разумеется).
.
А при наличии "обратной петли" шлейф сам почти все время просто лежит на каретке. (когда идет печать, разумеется).
.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #27 Отправлено 11 января 2012 - 11:43
burykin сказал:
Я ж говорю, отрываешь планку с S/N. На её место уложишь шлейф, вдоль движения каретки. В дырки для крепления металлической планки, либо под неё засовываешь проволоку от витой пары, ну или фантазию включить (скотч двухсторонний и тд.). Проволокой прикручиваешь шлейф.
Доноры слева. На левой боковой стенке, внутри принтера вверху, крепиться клипса. Ну и выводиться шлейф по обстановке. Можно через отверстие в верхней накладке, можно над головкой, если место есть...
Доноры слева. На левой боковой стенке, внутри принтера вверху, крепиться клипса. Ну и выводиться шлейф по обстановке. Можно через отверстие в верхней накладке, можно над головкой, если место есть...
Я так тоже хотел сделать на 4700. Вчера разобрал специально, прикинул. Шлейф можно проложить под кареткой, даже планку не надо снимать. И вывести наружу не проблема что справа, что слева (справа даже удобнее). Но места нет для прокладки шлейфа к головке ни справа, ни слева.
Справа головка иногда уходит до самой стенки, вплотную, может 1 мм там и сеть, но шлейф там снизу никак к головке не поднять. В отличие от 5200 справа массивная железная пластина.
Слева та же история - головка иногда перемещается прямо вплотную к шестерням и кружкам прозрачным, шлейф там тоже никак не поднять к головке.
Буду пилить корпус.
Canon IP4700 + СНПЧ SuperPrint капсульная + OCP BKP44 + InkTek 9021-100
| Сообщение #28 Отправлено 11 января 2012 - 15:31
Railnolds сказал:
Буду пилить корпус.
Правильное решение.
| Сообщение #29 Отправлено 11 января 2012 - 17:17
Railnolds сказал:
Справа головка иногда уходит до самой стенки, вплотную, может 1 мм там и сеть
Не надо рассказывать сказки.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #30 Отправлено 11 января 2012 - 22:34
aaaa, я если б своими глазами не видел - не говорил бы. Справа там железка - каретка прямо до неё доходит. Не на парковке или при печати, а когда принтер включается и каретка туда-сюда ездит - вот тогда и доходит.
К сожалению видео заснял только для левой стороны, там где шестерни. Там тоже места нет.
К сожалению видео заснял только для левой стороны, там где шестерни. Там тоже места нет.
Canon IP4700 + СНПЧ SuperPrint капсульная + OCP BKP44 + InkTek 9021-100
| Сообщение #31 Отправлено 11 января 2012 - 22:59
Railnolds сказал:
справа массивная железная пластина.
так и есть. ПГ очень редко к ней прижимается и не во время печати.
При этом просто пережимается шлейф и немного отгибается жестянка, что не влияет на работу СНПЧ, ну ни как...
Railnolds сказал:
Там тоже места нет.
Слева, ближе к передней части принтера сверху. И не вплотную.
Эволюция принтеров: Canon S100, ip1600, ip4500, mp630, Epson TX650 + капсулы SuperPrint + WWM E83opt.
| Сообщение #32 Отправлено 11 января 2012 - 23:03
burykin, ну я тогда сфоткаю чтобы вы убедились раз не верите. Хотя это сложно будет - она только в движении там бывает. Я в общем не рискнул туда прокладывать, потому что очень точно надо длину выборки шлейфа подбирать и неизвестно - может он соскочить может.
Canon IP4700 + СНПЧ SuperPrint капсульная + OCP BKP44 + InkTek 9021-100
| Сообщение #33 Отправлено 11 января 2012 - 23:23
Railnolds сказал:
вы убедились раз не верите.
чего ж убеждаться... у меня так проложено на mp630.
Эволюция принтеров: Canon S100, ip1600, ip4500, mp630, Epson TX650 + капсулы SuperPrint + WWM E83opt.
| Сообщение #34 Отправлено 11 января 2012 - 23:38
burykin, я говорю за IP4700, как бы не то что другая модель, а совсем другая модель :)
Canon IP4700 + СНПЧ SuperPrint капсульная + OCP BKP44 + InkTek 9021-100
| Сообщение #35 Отправлено 11 января 2012 - 23:42
Railnolds сказал:
я говорю за IP4700
да 1 хрен там то же самое только без сканера сверху...
Эволюция принтеров: Canon S100, ip1600, ip4500, mp630, Epson TX650 + капсулы SuperPrint + WWM E83opt.
| Сообщение #36 Отправлено 12 января 2012 - 08:40
Черт попутал, где левая, а где правая сторона.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #37 Отправлено 12 января 2012 - 10:16
aaaa, меня попутал? Правой я считаю ту сторону, которая находится справа если смотреть на принтер со стороны выхода бумаги. Тоесть с лицевой стороны.
Canon IP4700 + СНПЧ SuperPrint капсульная + OCP BKP44 + InkTek 9021-100
| Сообщение #38 Отправлено 12 января 2012 - 13:49
Railnolds,
Я сделал крепление шлейфа слева, в верхней части каретки, чтобы проходило над шестернями в крайнем положении.
Я сделал крепление шлейфа слева, в верхней части каретки, чтобы проходило над шестернями в крайнем положении.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #39 Отправлено 12 января 2012 - 15:15
aaaa, как на фото в посте 20, с петлёй? Тут просто столько вариантов рисунков, что я так и не понял как ты окончательно сделал.
Canon IP4700 + СНПЧ SuperPrint капсульная + OCP BKP44 + InkTek 9021-100
| Сообщение #40 Отправлено 12 января 2012 - 15:39
В 20 посте (большая) петля вертикально. Забраковал такую схему, так как радиус изгиба слишком маленький. Теперь как в 23 посте, петля почти горизонтально, радиус изгиба большой.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
