Вот как я установил СНПЧ капсульную от resetters на TX650. Идеи позаимствованы с этого форума.
Некоторые пояснения есть на рисунках.
Сначала поставил пластмассовую заглушку и блокиратор рис. 1

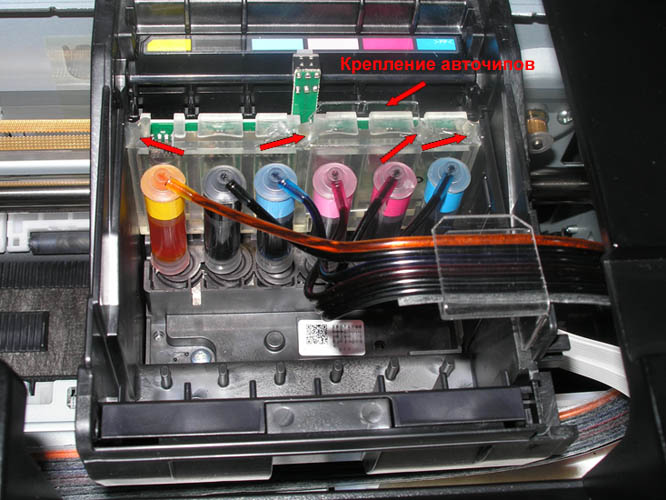

Затем блок авточипов приклеив их "соплями" в указанных на рис. 2 местах.

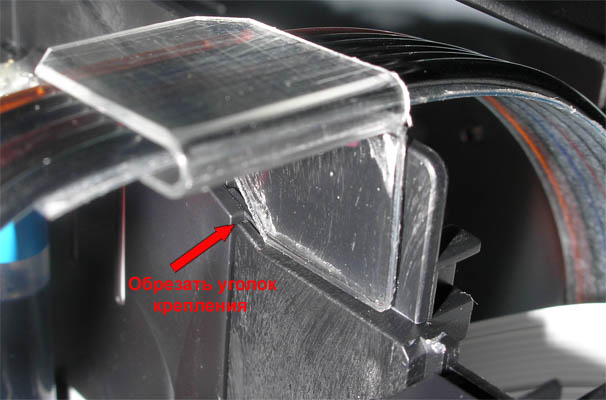

Угловое крепление нужно немного срезать рис. 3 т.к. если прикрепить его необрезанным шлейф цепляет за корпус принтера

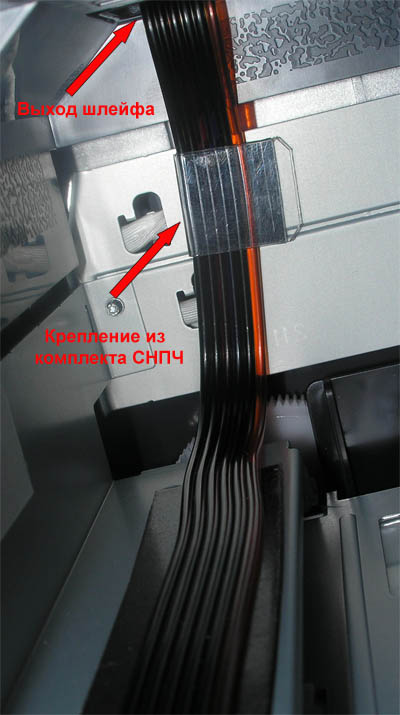

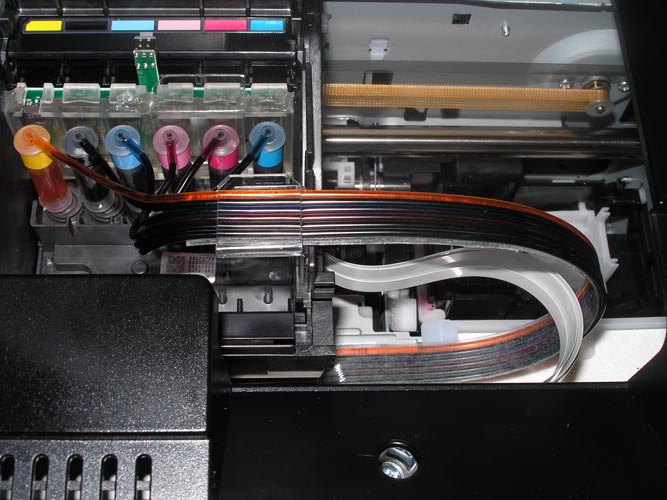

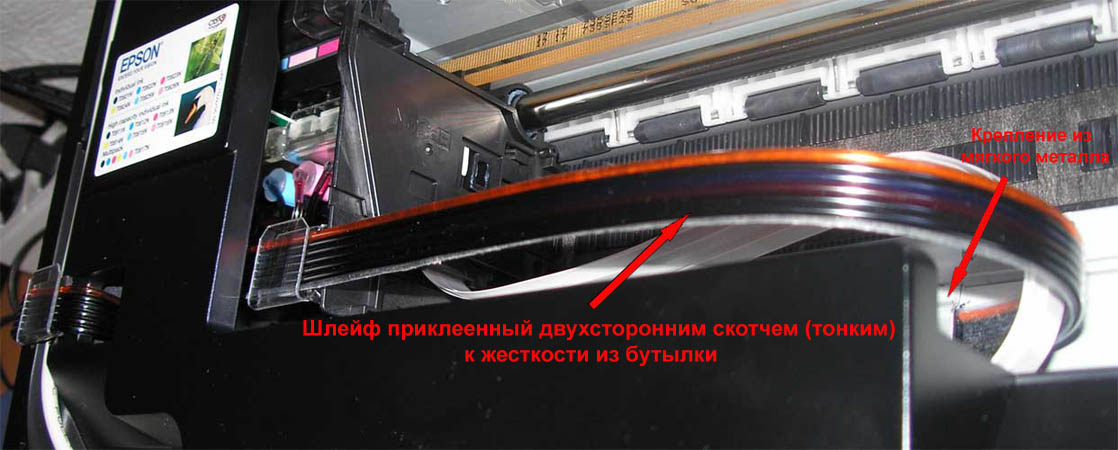

Шлейф для жескости приклеил тонким 2-х сторонним скотчем к полосе из пластиковой бутылки. Прокладка шлейфа рис. 4,5,6

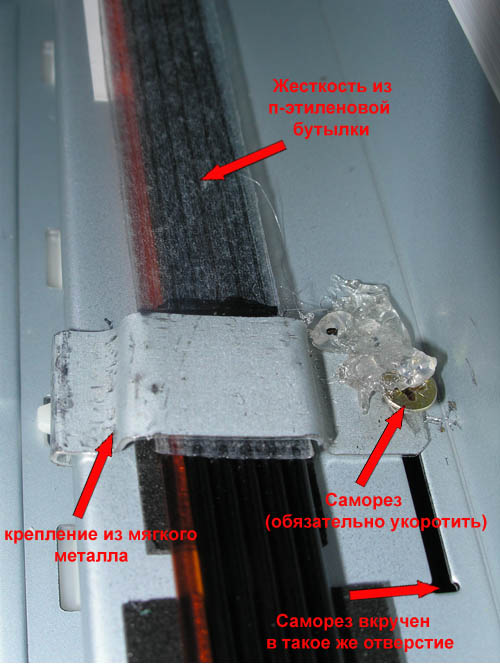

Крепление шлейфа на станину сделал из мягкого металла и прикрутил его обрезанным шурупом(чтоб пару витков всего осталось) т.к. вся длина мешала лоткам рис. 7

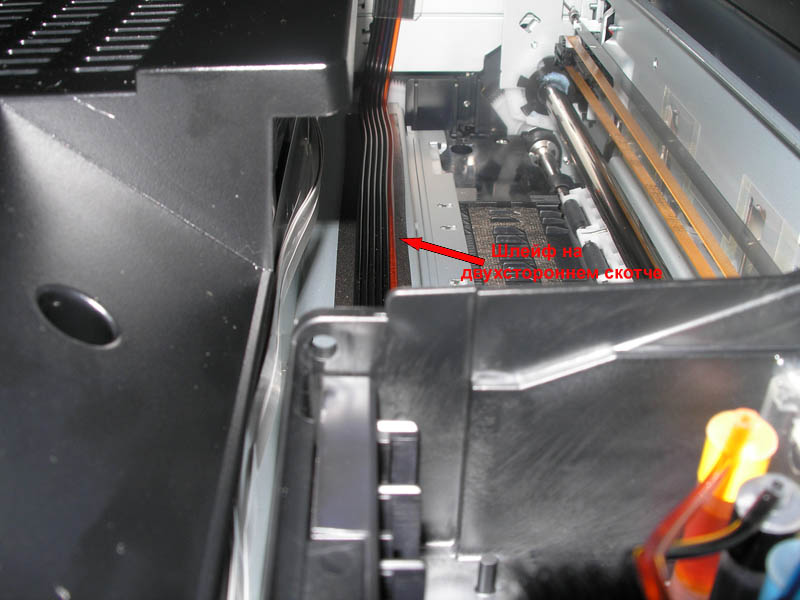

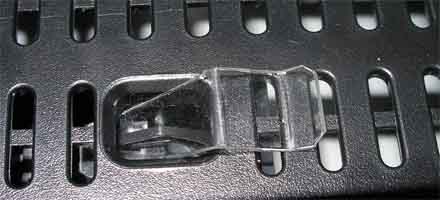

После шлейф приклеил на станину на 2-х сторонний скотч из комплекта СНПЧ и на левой стенке внутри пластиковым креплением рис. 8

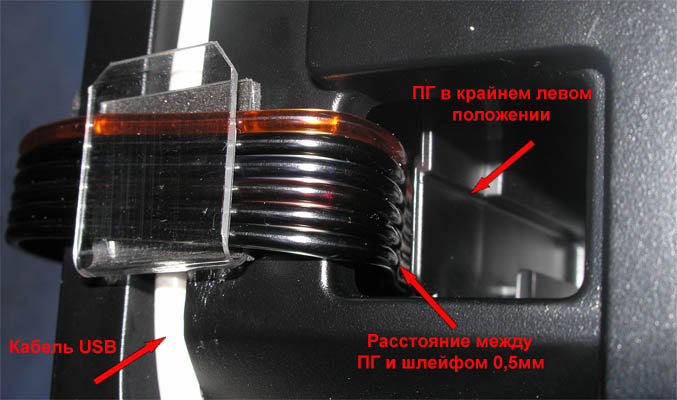

Ну и наконец фото выхода из принтера рис. 9

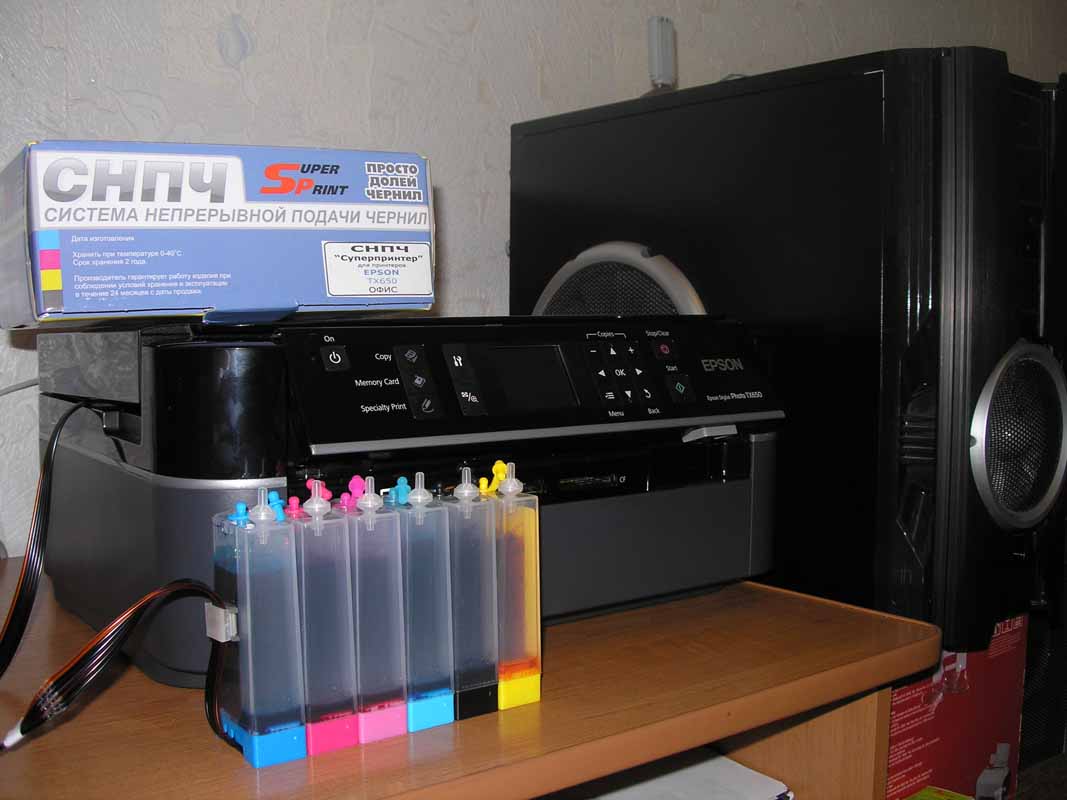

Вот и все осталось заправить систему и пользоваться. Общий вид рис. 10

Вариант как и у меня. Самый оптимальный. Но я не ставил жёсткость на шлейф, но это отнюдь не лишне. как по мне, то такой вариант нужно в инструкцию!!! вместо того варианта что там!!!
Если администрация согласна, с товарищем djdean (если тоже согласен) можем вместе сделать подробное описание с фото. и можно просто добавлять в комплектацию пластину жесткости, как пожелание.

А почему вам так не нравится вывод шлейфа на правую сторону как в инструкции?

Я сделал на право проблемм пока не вижу. Жескость ставил на мой взгляд очень полезно .
Но крутить саморезы не стал извратился со скотчем, но вариант выше надежнее.

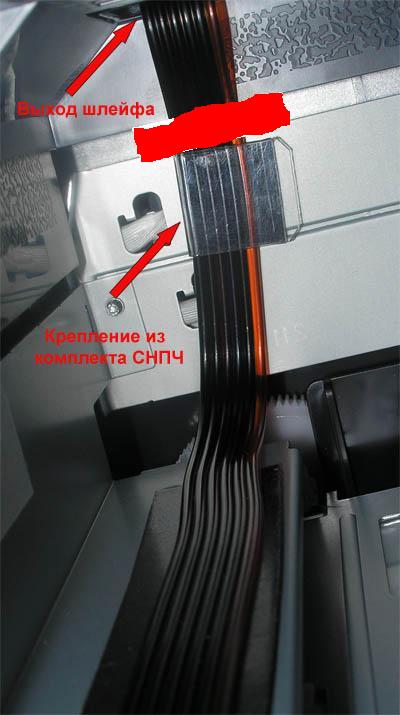

Прошу всех обратить внимание на перегиб шлейфа при выходе наружу. Он присутствует в моем варианте
(вывод в право инструкция). Данная петля ,даже с большей степенью свободы стремится к залому. Причем не сразу. Поэтому
у себя добавил ей каркас жесткости по тому же бутылочному варианту, вообще надо уходить в пропил , который
будет позже.

Шлейф рано или поздно отлипнет от поддержки с двусторонним скотчем и попытается завалится набок.
В зависимости от интенсивности печати за 2-3 месяца.
Полезно прихватить посерёдке парой витков обычного скотча.
Либо закрепить верхний край по-жёстче.
Если оба края поддержки закреплены (нижний-скобой, верхний в клипсе), то двусторонний скотч совсем не нужен.
Ну и "пару витков..." для уверенности.

я писал, он прогибается, и потом попадает под ПГ!!! что грядет проблемы!!! вовремя заметил, а кто поменьше смотрит ??? зажует....собьет калибровку.... и капец
Жесткость спасает, но я сначала развернул на 180 град, как и на фото, а потом вычитал про этот метод!!!

Может в ПРАВИЛАх уточнить, что ограничение на Одну штуку, а не на общий вес?

Episode, а их нельзя сюда перетянуть ??? Вы же там имеете пару магических приемчиков прозапас ;) ??? Так как они будут весьма полезны многим владельцам этой модели МФУ

Конечно можно. Почему бы и нет. Только это не даст мне понимания, почему люди готовы пользоваться файлопомойками, смотреть мегабайты рекламы, линковать на форум с помойки, после этого всего мне нужно смотреть мегабайты рекламы, загружать эти картинки себе на комп, выгружать их на форум и редактировать сообщение, если все, что нужно было - нажать кнопку "обзор", выбрать свои файлы и загрузить их. Без тонн рекламы и десятков лишних телодвижений... Вот этого я никак не могу понять.

Искатель (9th February 2010 - 12:13 AM) писал:

А их разве кто-то читает? В правилах написано, что в прежде чем постить на форум, нужно прочитать FAQ. В FAQ, в свою очередь, написано как подготовить изображение для форума и как его загрузить на форум. Там же написано и об ограничении на один файл. И что? Кто это читал? Ты, да я.

Перезалил...

PhantomW12 , а Вы разбирали свой аппарат при установке? Если да, расскажите пожалуйста, как правильно это сделать, ибо мне хотелось бы, чтобы модуль сканера закрывался как положено. Т.е. хочу посмотреть, что там и как и вывести шлейф не поверх корпуса.

да и мне бы хотелось, но придется пилить дырочку для шлейфа!!! нужно открыть крышку шлейфа сканера, она под левой ножкой блока сканера, там есть место для плоской отвертки, она типа на защелке. затем сверху откручиваете 2 шурупа, они хорошо видны, поднимаете блок сканера вверх. Левая лапка вылазит полностью, правая снимается с петли. Это нужно для откручивания болтов удерживающих крышку отсека принтера, эта которая мешает всему. Откручиваете шурупы крышки блока принтера. Поднимаете блок дисплея, и по бокам защелки, они удерживают крышку блока принтера, нужно надавить, не поломайте. И затем снимаете крышку блока принтера, аккуратно со шлейфом на сканер!!!
Если нужны фото, сделаю и выложу, но уже завтра поздно вечером.

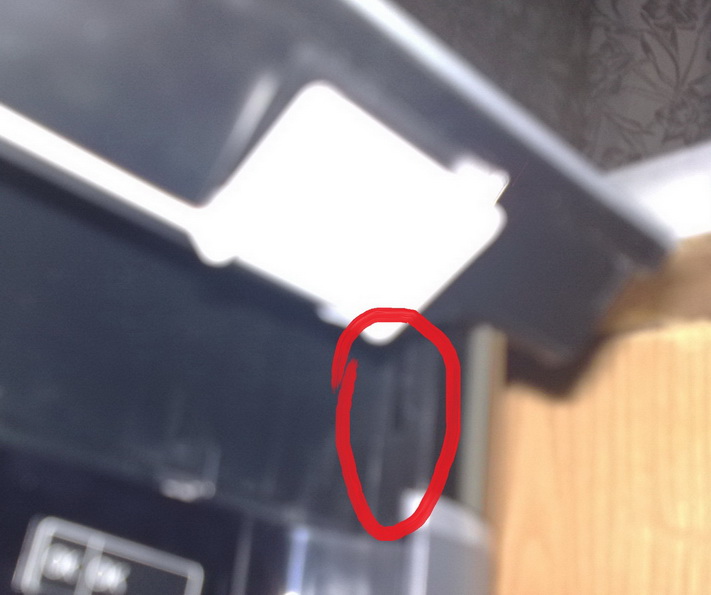

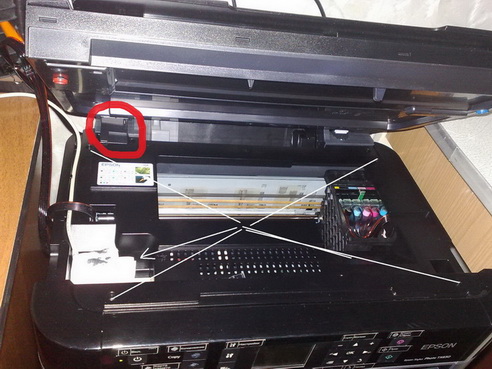

как я смотрел удобнее всего как на это фотке где красный квадрат, точнее уже по месту. Там как раз стык верхней крышки и боковины я думал но руки ломать еще не дошли )))

PhantomW12 , спасибо, фотки конечно же не помешают, я думаю, что Ваша идея насчет

PhantomW12 (8th February 2010 - 06:33 PM) писал:

будет полезна многим...

Episode


А по поводу подробного описания с фото можно сделать. Сразу предупрежу - МФУ я пока разбирать не буду, потому фото внутренностей и описание разборки не с меня :)

Всем привет, вот освободился и занялся обещаными фотками по снятию крышки. Простите за задержку.

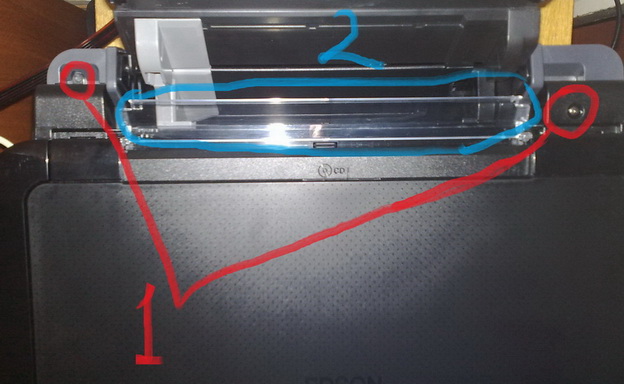

и так откручиваем 2 болта красным. снимаем прозрачный козырек.


Откручиваем болты, вроде их 6 штук. и снимаем крышку над шлейфом сканера, в левом углу. снимается без усилий.

Снимаем блок сканера с петель, просто поднимаем и тянем вверх, слева вместе со стойкой.
И разблокируем защелки, поднимаем лицевую панель управления, и по бокам видим их. окуратно плосной ответркой. и снимаем всю крышку.
Получаем доступ к памперсу, и прочим мелочам принтерного отсека.



Что не понятно спрашивайте, простите за качество фото, делал на телефон, фотика нету (((

Всем привет. Добрые люди, ПОМОГИТЕ, уже сил моих больше нет. Купил TX650, к нему СНПЧ "СуперПринт", установил без проблем, подключил, принтер не видит, или не роспознаёт СНПЧ, уже всё перепробовал, результат один. Поставил родные картридхи, без вопросов работает, ставлю планку с чипами"снпч" и опять безрезультатно. Что надо сделать что бы определились чипы? ПОМОГИТЕ !!!

Тут два варианта...или чипы нерабочие-тогда на замену по гарантии поменять...или контакта нет.

Если нет контакта, то это можно ли исправить, или дорога лежит через ВОЗВРАТ

Контакт зависит от ваших рук и головы...при условии ежели чипы рабочие.

Всё сделал правильно, планка села в пазы чётко, закрепил клипсой, но увы

тогда звоните к представителям в Вашем городе, если есть, поменяют без вопросов. Или обращайтесь туда где покупали
