Не делал конкретно на эту модель, но обычно, этот люк для того и служит, что бы его открыть, вытащить трубочку, нарастить и в банку.
Без разборки принтера.

Это у СНПЧистов он служит...
Интересно, для чего люк предназначал производитель.
Вряд ли, что б сливать чернила в сервис-центрах.

Не знаю, м.б. для визуального контроля состояния памперса и работоспособности помпы, особенно - на пигментниках. Это у сертифицированных сервис-менов нужно поинтересоваться, им наверняка Сейко-мама объяснила...
А м.б. его специально для нас делали?

Странно, что еще не сделали "отключалку" помпы. Електромеханическую.

Как я и предпологал, как только принтер попал ко мне, все стало ясно. Слив легко выводиться.
Кстати, вот тут (141кб), есть инструкция, если кому нужно.

я пока не нашёл подходящую ёмкость для слива, просто выдернул трубочку и подложил под принтер (не смеяться!) пару женских прокладок "Либресс" с крылышками. Пока не менял, натекло немного. Я вот думаю - может, так и оставить?.. :D

Привет всем!!! Мега полезный форум, поэтому я тоже решил внести свою посильную лепту,а именно система слива чернил из Epson CX4300. Прочитал кучу постов но не нашел по данной модели, поэтому тут размещу FAQ как сделать простейший слив. для этого понадобится обычная система(капельница) и баночка.

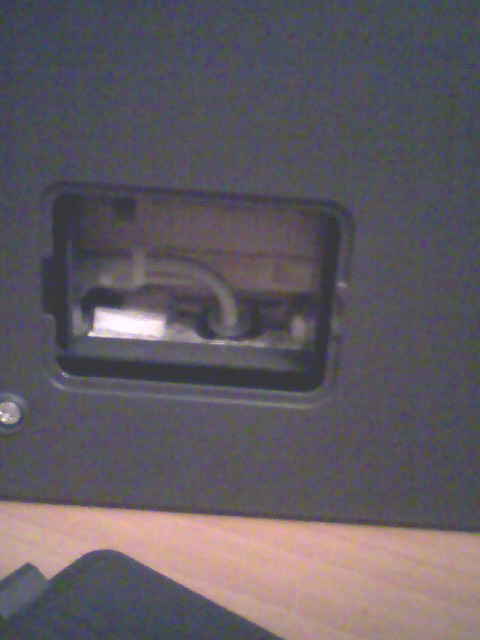

1 Снимаем лючок с задней стенки с принтера

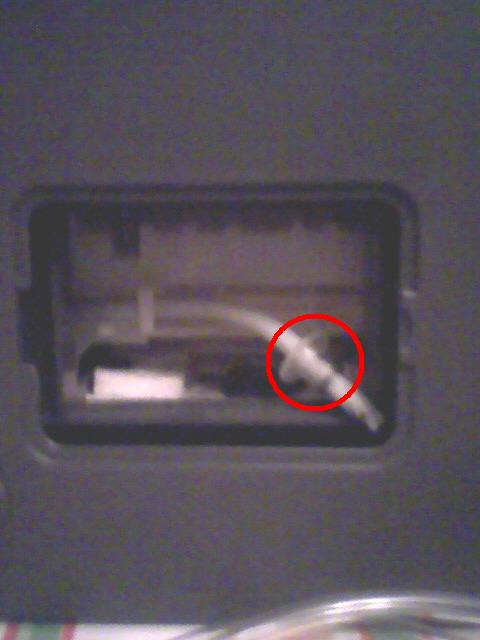

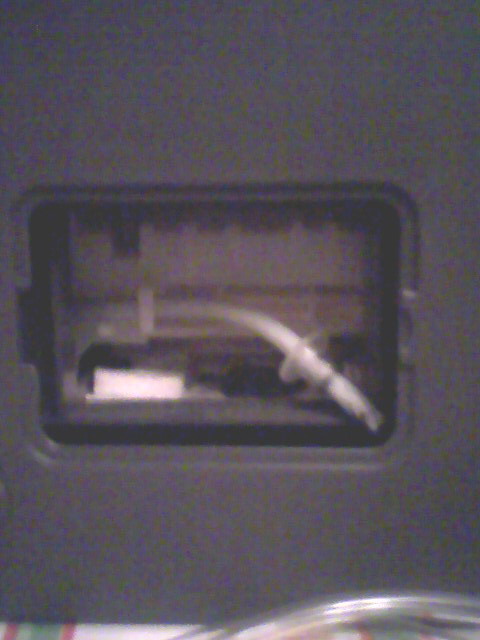

2 Вытаскиваем шланг с пробочкой-уплотнителем(обведена). Вот тут есть один непонятный мне момент сперва когда я вытащил шланг и пробочку принтер отказывался печатать и непонятно почему приостанавливал все от печати до проверки дюз. Потом я вставил все как было заработал, потом вынул только шланчик а саму прбочку оставил в памперсе и все заработало. Может это просто глюк был но инфа на всякий случай.

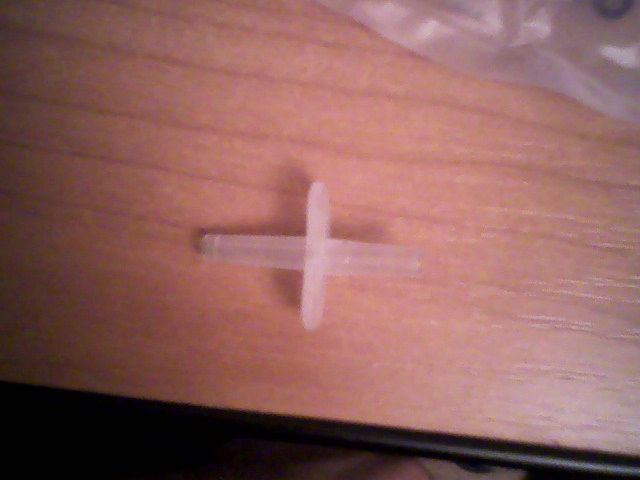

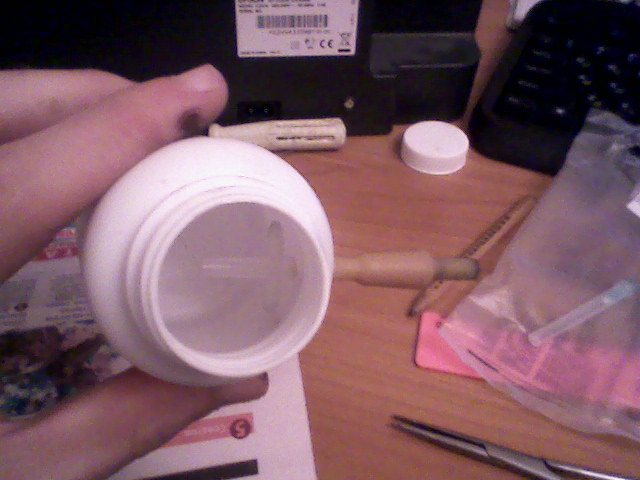

3 Далее делаем отверстие в баночке с боку на уровне, а лучше чуть ниже, уровня шланга в принтере. Устанавливаем переходничок взятый из системы в баночку и фиксируем резиновым уплотнителем который тоже был взят все из той же системы.

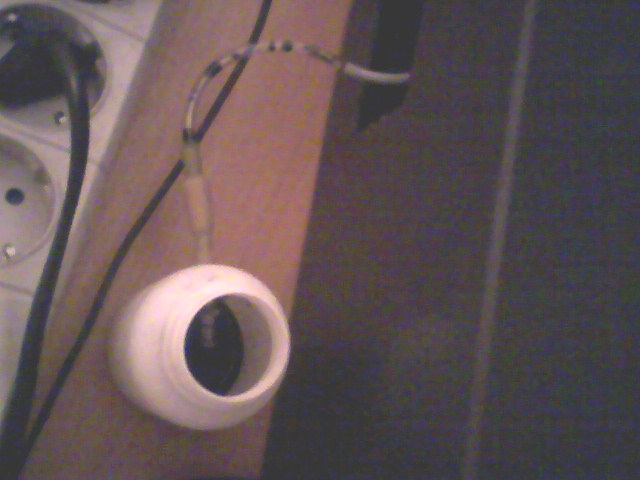

4 отмеряем небольшой кусочек шланга капельницы и соединяем баночкуи шланг. Вуаля.

Специально сделал прочистку дюз и был неприятно удивлен количеством краски вылившейся в банку, сколько же в этот памперс несчастный льется уму не постижимо. Так что как тут умные люди говорили выводите сток наружу!!!!

Как сделать слив чернил на Epson TX700W

а я на своем 270 пошел другим путем, заменил шланг идущий от капы к помпе, на другой более длинный, вывел его наружу, порезал пополам. Сделал в крышке маленькой 100 граммовой баночки из под чернил inrtek два отверстия, поставил два г-образных штуцера, уплотненных фитингами или как их там..., резинками вобщем, проверил закрытую банку на герметичность (она должна закрываться герметично), разрезанный шланг одел на штуцера и все, теперь если надо сделать прочистку, просто закручиваю банку, создается вакуум, и чернилки с головки идут и оседают в банке, если нет то откручиваю и помпа сосет воздух.
два плюса:
1- не надо склеивать тройник.
2- при переливе, допустим если пользуется жена и забывает откручивать, при наполнении банки чернила идут дальше в памперс, соответственно чистый стол.
P.S. если надо фотки или схему выложу чуть попозже - фотик в ремонт отдал.

Любопытное решение.
Вот какой момент имеется.
Объем воздуха в Вашей баночке в 50раз больше, чем в шланге с тройником.
Поэтому эффективность работы помпы будет много ниже:
пока помпа прокачает достаточно воздуха и создаст достаточное разрежение.

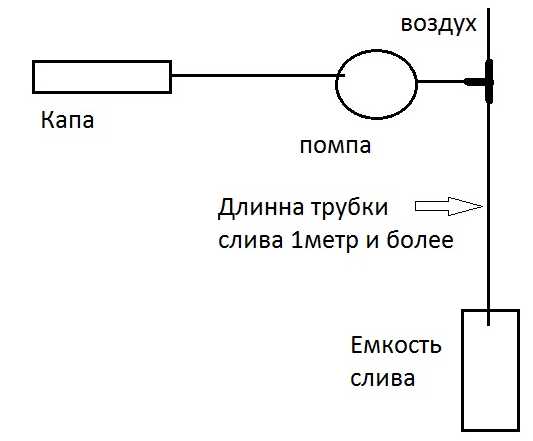

есть необходимость использовать трубку слива около 1 метра, но столкнулся с проблемой перетекания чернил из доноров в отработку, пришла в голову идея (вроде никто не описывал) использовать следующую схему, как думаете при такой конструкции можно будет избавится от перетекания чернил?

Воздушную трубку на всякий случай подлинее, или расширительный бачок :)
Сделай тестовый макет: вместо помпы шприцом воду подавай.
А если в качестве сливной трубки взять садовый шланг, чтобы по стенкам стекало без образования столба жидкости, то и воздушного отверстия не надо :)

demionell
Считаю конструкцию вполне работоспособной.
Оригинальное решение
Только не могу понять, зачем помои так далеко уносить?

У меня на столе места нет, да и маленькую емкость нехочу ставить, боюсь пропустить переполнение

А может проще отключить тогда помпу? Если уверены в работоспособности всей системы в целом.

Принтер довольно часто долгое время простаивает, поэтому приходится делать прочистки, а вариант с подключением / отключением помпы не подходит поскольку можно в какой то момент забыть отключить помпу и чернила перетекут в помои.

а как зделать слив на Epson c 91 кто подскажет

А чем слив на С91 отличается от слива любого другого Эпсона сходной категории?
Разве в этой теме не написано?

А можно чернила из отрабоки фотопринтера заливать в черный картридж обычного (чернушного) струйника. Ну там документы печатать ч/б.. или прочую фигню.
1. Ставим на второй принтер тоже СНПЧ, а слив в памперс от первого (фотопринтера) запупыриваем прям в банку с черной краской от СНПЧ второго принтера!
2. Можно сделать ещё экономичнее! Берем слив в памперс от второго (чернушного) принтера и вкарячиваем его в свою же черную банку с краской! Получается вообще безотходное производство!
Куда за премией идти?

Можно
