Отписываюсь, как устранил: были проверены предохранители на материнке, проверены транзисторы, напряжение БП, прозвонен шлейф от платы картриджей до МП. Всё в норме, но не определял картриджи. Рассмотрел вот какую деталь: плата картриджей в каретке имеет подвижность при приложении усилия. Смещается примерно на 1,5-2 мм вверх вниз. Упёр до самого низа - нет картриджей. Приподнял примерно на 1,5 мм - появились. Вот такие траблы. Видимо при установке картриджей платка может съехать вниз, где, собственно, и стоять должна, упёршись в каретку. Но пропадает контакт.
З.Ы. жалко два дня убитых на такую мелочь.

Сегодня тоже столкнулся с этой проблемой, на Т50+СНЧП капсульная+планка. Принтер в работе 3 месяца,каждый день по немногу. Уровень чернил скидывал уже несколько раз. Сегодня пропал циан. Многократный сброс не помог. Вытащил планку, контакты чистые везде. Раз 15 вставлял планку, встает как положено, циан всеравно не видит. Поставил родные катриджи, с полпинка все опредилилось. Значит контакты или планка. Решил пошевелить плату с чипами на планке, выдвинул их немного в перед с низу,буквально на полмилиметра. Поставил и все заработало.

Есть такое...окисляется-возможно от "паров" чернильных. Судя по налёту чернильному на лентах Н-кодера.

Ну что же, вот еще одна причина "невидения" картриджей СНПЧ.
Пришел Canon MP180 с установленной СНПЧ от ColorWay с диагнозом "не видит картриджи, как СНПЧшные, так и оригинальные". После чистки контактов на оригиналах и в каретке, все картриджи увиделись, и принтер нормально заработал, но СНПЧ все равно не хотел определять, несмотря на то, что контакты на планке также были почищены. Чтобы убедиться в том, что планка занимает именно то место, которое должна, контакты на ней были закрашены закрашены маркером и затем все это хозяйство вставлено в каретку и изъято оттуда же. На планке остались четкие следы контактов каретки (маркер после этого без проблем смывается спиртом
Был сделан вывод, что заниматься поиском горелых предохранителей бессмысленно, а причина кроется в самой планке с чипами. На поверку так и оказалось.
Что было сделано:

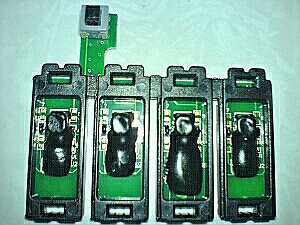

Планка с чипами отсоединена от картриджей:


Ой, прошу прощения, продолжение последует чуть позже...

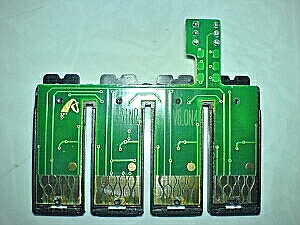

Эта же планка, обратная сторона:

Чья планка? И какая версия прошивки?
PS: у меня два cx8300 было спалено по предохранителям на мамке из-за глючной нано планки от ChernilNet!
Транзистор на синей и красной банке высыпал и ввёл мать в заблуждение - благо опыт был уже...перемычки на F1 всё сами разрулили.

Путем прозвонки мультиметром выяснилось, что кнопка имеет переключающий контакт, причем в ненажатом положении задействован нормально-замкнутый контакт. Этот контакт подключен параллельно ко всем четырем чипам. Это верхний ряд контактов, первый слева и второй слева. То есть, в рабочем положении эти два контакта должны быть между собой замкнуты, а при нажатии кнопки - размыкаться. Кроме того, примененная кнопка не имела ощутимого наощупь щелчка, то есть понять сработала кнопка или нет - невозможно!
Естественно, при сбросе юзер жмет на кнопку, ожидая ощутить щелчок, которого быть не может, жмет сильнее...
А толщина планки всего лишь каких-то 0,5 мм, изгиб и, как следствие, микротрещины - неизбежен, только дело времени, что и произошло после нескольких сбросов
Короче, вертикальная часть дорожки, идущей от кнопки к чипам, не прозванивалась, хотя сам обрыв не удалось рассмотреть даже под сильной лупой. Пришлось этот участок залудить и напаять поверх одножильный проводок.

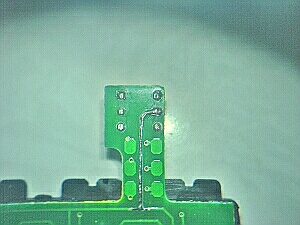

Вот что получилось:


После сборки и установки сего чуда в принтер все заработало! (Интересно, надолго ли?)

Вот такой вот ColorWay

Изначально убил этот вопрос!!! Выпаял кнопку, купил 5-ти жильный шлейф на cx8300 и вывел её наружу путём спаивания колодки двух пиновой от кулера видеокарты и шлейфа антены Wi-Fi ноутбука....кнопка рядом с донорами с боку принтера. Надёжно и практично!

[/quote]

urij59 сказал:

Непонятно...а планка с чипами от Ёпсона?...

Ой! Я дико извиняюсь, все, что написано выше, относится к Epson Stylus TX410!
Просто сейчас воюю с Кэноном, вот и перепутал, влепил машинально...
Еще раз извиняюсь

заработался друже:)

Да, бывает...

Недавно принесли Epson R300, кстати у самого такой есть, причина не видит чернила, все произошло после прочистки оптопары под головкой, головка снималась.Решил еще раз снять головку и проверить что там творится, стал отсоединять шлейфы от материнки и увидел что две полоски на шлейфе оторваны и завернулись и перемкнулись еще с двумя полосками. Востановил все, выровнял завернутые полоски и вскрыл материнку предохранитель F2 сгорел перемкнул его проволочкой диааметром 0,07 тоньше не нашел, собрал все и принтер заработал и пока работает нормально.

Диаметр 0,07мм плавится при токе 2А. Как бы чего не вышло...

Принтер Epson R300 Не видет жёлтого цвета, проверял F1 и F2 целые, транзисторы тоже целые , планку чипов доставал промывал, просушивал не помогло,контакты тоже почистил, шлейфы прозванивал всё в норме, ставил другой картридж жёлтого цвета тоже самое не видит жёлтого цвета.Что может быть,где искать поломку ?

Надеюсь на оригиналах проверялся принтер?

Все желтый цвет пошел на орегинале после того как зделал обнуление чипа , теперь другая проблема , при проверке дюз нету черного цвета , хотя как проверял головку то она не забита на дюзы , а печатать черным ну ни как , что может быть ?

sshevaa (22 мая 2011 - 17:50) писал:

кревые руке

А распиновка 9 контактных чипов? Ткнуть носом, дать предупреждение, лишь бы ответили...

День добрый, вот, совчера вожусь с принтером, ни как работать не хочет.
Печатал партию фотографий, потом выдает замену картрижда, провожу обнуление в штатном режиме, но после закрытия крышки и нажатия на кнопку с каплей без жужжания просто отводит каретку на парковку, а кнопка замены чернил не гаснет.
Пробовал несколько раз, не помогает. Поменял плату с чипами с другого СНПЧ (на другом принтере с такими же проблем месяц назад прокатило), но результат такой же.
В конце концов, не пожалел комплект стартовых картриджей, но даже они не помогли.
Отчаялся, не понимаю в чем проблема,

Т50+СНПЧ, чипы V5.1 b V6.1

Ну ежели и оригиналы не определяет-тады "F" смотреть.
